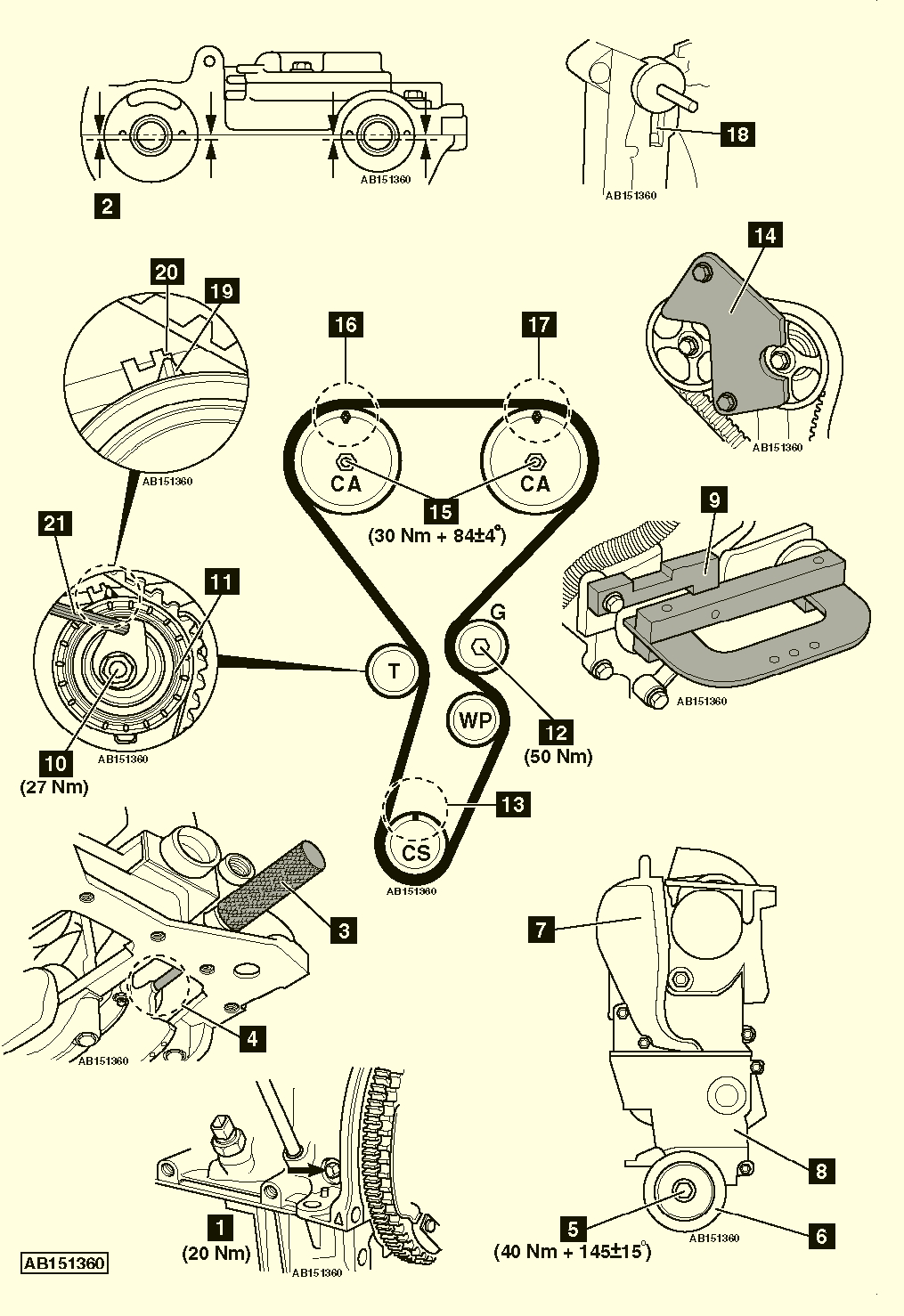

Двигатель Renault K4M схема ГРМ

Двигатель Renault K4M схема ГРМ


Аббревиатура	Полное название	Русский перевод
CA	CAMSHAFT	Шкив распредвала
WP	WATER PUMP	Водяной насос
CS	CRANKSHAFT	Коленчатый вал
G	IDLER PULLEY	Обводной ролик
T	TENSIONER PULLEY	Натяжитель ремня

Порядок замены ремня ГРМ

ВАЖНО: Ремень ГРМ, натяжной ролик и направляющий ролик должны быть заменены на новые.

Пошаговая инструкция:

• 1. Установите фиксатор коленвала [3].

• 2. Убедитесь, что противовес коленвала упирается в фиксатор [4].

• 3. Совместите метки на распредвалах [2].

• 4. Установите установочную планку на тыльную сторону распредвалов [9].

5. Работа со звездами:

• - Снимите звезду коленвала, обезжирьте ее и посадочное место.

• - Установите обратно, совместив шпонку коленвала в положении "12 часов" [13].

• 6. Зафиксируйте звезды распредвалов специнструментом Mot.1490-01 [14].

• 7. Открутите гайки крепления звезд распредвалов [15].

- Примечание: Если шпилька провернулась - замените ее.

• 8. Снимите звезды распредвалов, обезжирьте посадочные места и установите обратно.

- Предупреждение: Несоблюдение обезжиривания может привести к проскальзыванию звезд!

• 9. Наживите новые гайки звезд [15], обеспечив свободное вращение без перекоса.

• 10. Совместите логотип Renault на звездах согласно схеме [16]-[17].

Монтаж компонентов ГРМ:

• 11. Установите новый направляющий ролик и затяните (50 Нм) ключом Mot.1368 [12].

• 12. Установите натяжной ролик [11], временно затянув гайку до 7 Нм [10].

• - Убедитесь, что выступ ролика вошел в паз ГБЦ [18].

• 13. Наденьте ремень ГРМ на звезды распредвалов, зафиксировав их инструментом [14].

• 14. Наденьте ремень на остальные шкивы, сохраняя натяжение на ненатяжной стороне.

• 15. Ослабьте гайку натяжителя [10], выставьте метки [19]-[20] шестигранником 6 мм [21].

16. Затяните гайку натяжителя (7 Нм), затем окончательно затяните гайки звезд:

• - 30 Нм + доворот на 84°±4° [15].

• 17. Установите шкив коленвала [6] и временно затяните болт старым болтом [5], заблокировав маховик.

Ключевые моменты:

• - Все болты/гайки с угловой затяжкой требуют динамометрического ключа.

• - После сборки проверьте совпадение меток при 2-3 оборотах коленвала.

• - Используйте только оригинальные инструменты Renault для критичных операций.

• Схемы [1]-[21] соответствуют нумерации в оригинальном руководстве.

• Завершающий этап установки ремня ГРМ

Шаги 27-34: Проверка правильности установки

1. Снимите инструменты:

• - Фиксатор коленвала [3]

• - Установочную планку распредвалов [9]

• - Фиксатор звезд распредвалов [14]

2. Проверка меток:

• - Проверните коленвал 2 оборота по часовой стрелке в исходное положение.

• - Установите фиксатор коленвала [3] и убедитесь, что противовес упирается в него [4].

• - Проверьте свободную установку планки на тыльной стороне распредвалов [9].

3. Коррекция натяжения:

- Если метки натяжителя [19]-[20] не совпадают:

• 1. Ослабьте гайку натяжителя [10].

• 2. Поверните натяжитель по часовой стрелке до совмещения меток.

• 3. Затяните гайку с моментом 27 Нм.

Шаги 35-42: Окончательная сборка

1. Для Mégane/Scénic до 2003 года:

• - Повторите проверку (2 оборота коленвала, контроль меток).

2. Демонтаж вспомогательных элементов:

• - Снимите фиксатор коленвала [3], болт [5] и шкив коленвала [6].

3.Установка заглушек:

• - Установите заглушку блока [1].

• - Замените заглушки распредвалов инструментами Mot.1487 (впуск) и Mot.1488 (выпуск).

4.Монтаж шкива коленвала:

• - Заблокируйте маховик отверткой.

• - Установите новый шкив и новый болт.

- Затяните болт в два этапа:

• - 40 Нм + доворот на 145°±15°.

Критические моменты

• - Угловая затяжка требует динамометрического ключа с индикатором угла.

• - После запуска двигателя **проверьте отсутствие посторонних шумов**.

• - Используйте только новые болты (особенно шкива коленвала).

• Номера в квадратных скобках [ ] соответствуют позициям на схемах оригинального руководства.

Специальные инструменты для замены ремня ГРМ

• Установочная планка распредвалов - Оригинальный номер: Mot.1496/1750

• Фиксатор звезд распредвалов - Оригинальный номер: Mot.1490-01

• Фиксатор коленвала (установочный штифт) - Оригинальный номер: Mot.1489

• Съемник заглушки выпускного распредвала - Оригинальный номер: Mot.1488

• Съемник заглушки впускного распредвала - Оригинальный номер: Mot.1487

• Съемник рычагов стеклоочистителя (Scénic) - Оригинальный номер: Ele.1294-01

Примечание:

• Использование оригинальных инструментов Renault обеспечивает точность работ при обслуживании ГРМ и других критичных узлов.

Рекомендации по замене ремня вспомогательных агрегатов

Пробег	Срок службы
120 000 км	5 лет (60 мес.)
240 000 км	10 лет (120 мес.)
360 000 км	15 лет (180 мес.)
480 000 км	20 лет (240 мес.)

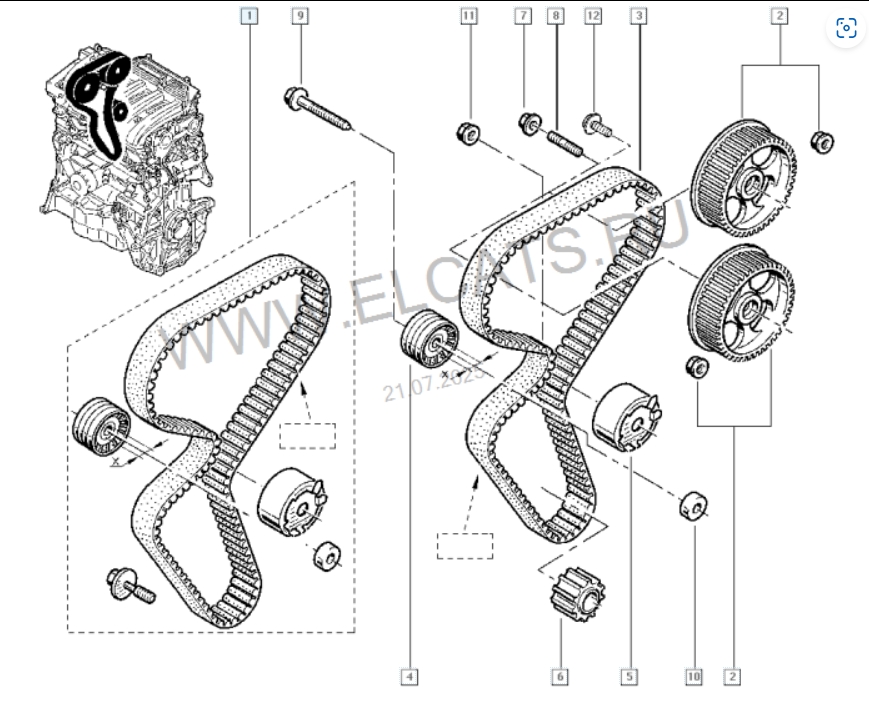

K4M каталожный номер ремня ГРМ

K4M каталожный номер ремня ГРМ


Каталожные номера
Каталожный номер ремня ГРМ	8201069699
Каталожный номер Ремкомплект ГРМ	77 01477014

[morskoj]

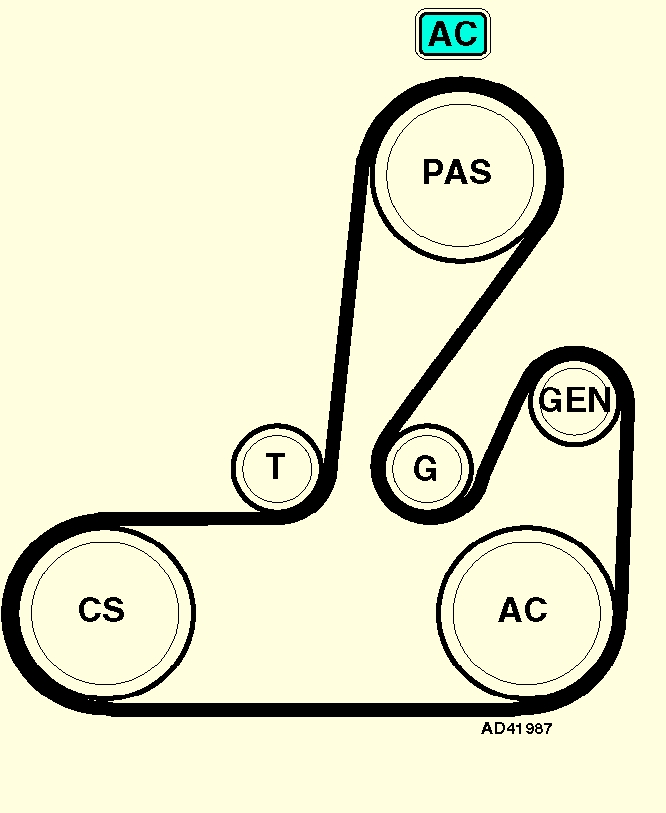

K4M ремень генератора

Схема ремня генератора (с кондиционером)

K4M ремень генератора


Аббревиатура	Полное название	Русский перевод
GEN	ALTERNATOR	Генератор
AC	AIR CON COMPRESSOR	Компрессор кондиционера
PAS	POWER STEERING	Гидроусилитель руля
CS	CRANKSHAFT	Коленчатый вал
G	IDLER PULLEY	Обводной ролик
T	TENSIONER PULLEY	Натяжитель ремня

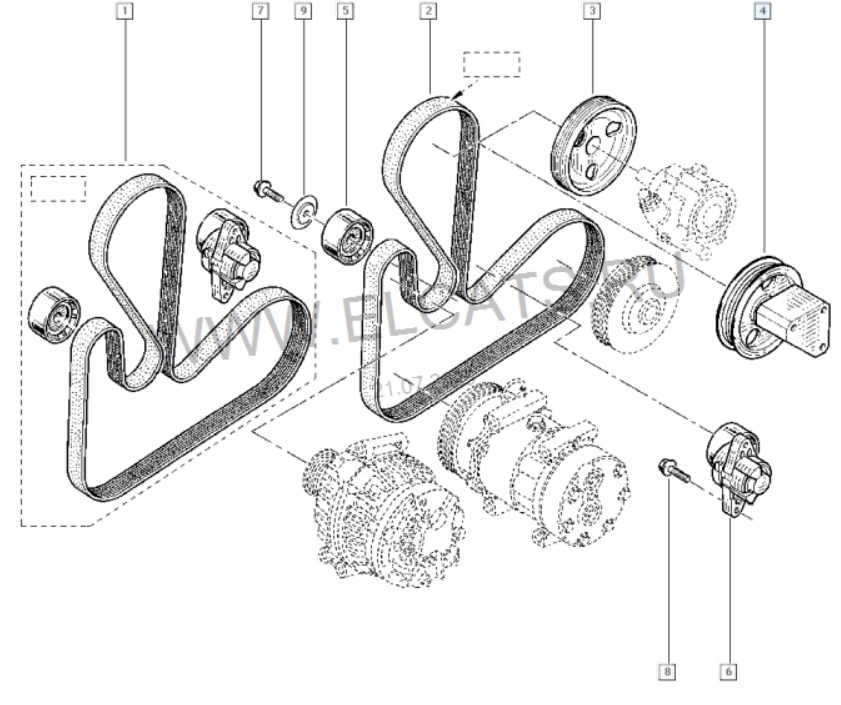

Каталожные номера навесных ремней

Каталожные номера
С автоматическим натяжителем
Каталожный номер ремня с натяжным роликом	7701477527
K4M ремень генератора С автоматическим натяжителем Screenshot_5.jpg (231.01 КБ) 9420 просмотров

[morskoj]

Проверка и регулировка системы холостого хода

Проверка оборотов холостого хода

• Условия для проведения проверки

• Двигатель прогрет до рабочей температуры

• Исправная система зажигания

• Установлен чистый воздушный фильтр

• АКПП в положении "P" (паркинг)

• Все дополнительные системы (включая кондиционер) выключены

• Параметры холостого хода

Параметр	Значение
Обороты ХХ	750±50 об/мин

Особенности:

• Обороты холостого хода регулируются электронным блоком управления (ЭБУ)

• Ручная регулировка не предусмотрена

Действия при отклонениях:

• Проверить систему впуска на наличие подсоса воздуха

Выполнить диагностику компонентов:

• Датчик положения дроссельной заслонки (ДПДЗ)

• Регулятор холостого хода (РХХ)

• Датчик массового расхода воздуха (ДМРВ)

Проверить электрические цепи:

• Цепи питания датчиков

• Цепи управления исполнительными механизмами

Примечание: Для точной диагностики рекомендуется использовать сканер OBD-II для считывания параметров работы системы в реальном времени.

[morskoj]

Проверка уровня CO (оксида углерода)

Нормативные показатели

Параметр	Значение
Макс. уровень CO	0,5% (на выходе выхлопной трубы)

Особенности регулировки:

• Уровень CO контролируется электронным блоком управления (ЭБУ)

• Ручная регулировка не предусмотрена

Действия при повышенном уровне CO:

Проверить герметичность:

• Впускной системы (подсос воздуха)

• Выпускной системы (утечки выхлопных газов)

Выполнить диагностику компонентов:

• Датчик кислорода (лямбда-зонд)

• Датчик температуры охлаждающей жидкости

• Форсунки впрыска топлива

• Систему зажигания

Провести электрические проверки:

• Цепи датчиков

• Питание форсунок

• Сигналы управления ЭБУ

Примечание: Превышение нормы CO обычно указывает на:

• Богатую топливную смесь

• Неисправность каталитического нейтрализатора

• Проблемы в системе подачи топлива

[morskoj]

Настройки положения дроссельной заслонки

• Начальное положение установлено производителем

• Регулировка не предусмотрена

[morskoj]

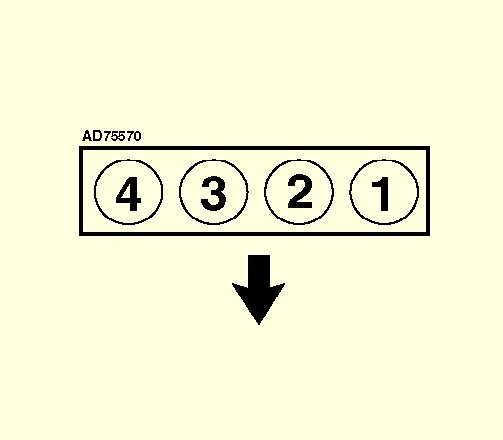

Угол опережения зажигания и порядок работы цилиндров

Технические параметры

Параметр	Значение
Порядок работы цилиндров	1-3-4-2

Особенности:

• Угол опережения зажигания регулируется электронным блоком управления (ЭБУ)

• Ручная регулировка не предусмотрена

Примечания:

• Порядок работы 1-3-4-2 является стандартным для 4-цилиндровых двигателей

Все корректировки угла зажигания выполняются автоматически на основе данных:

• Датчика детонации

• Датчика положения коленвала

• Датчика положения распредвала

При возникновении проблем с зажиганием необходимо проверить:

• Состояние свечей зажигания

• Исправность катушек зажигания

• Целостность проводки датчиков

Двигатель Renault K4M Порядок работы цилиндров


[morskoj]

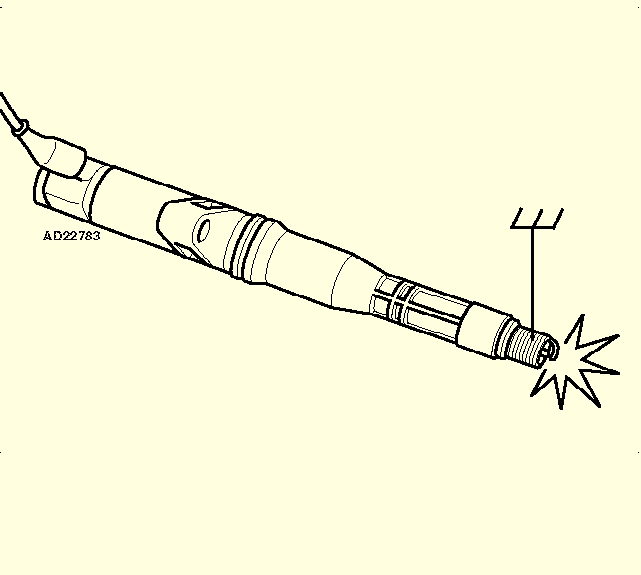

Проверка искрообразования в системе зажигания

Методика проверки

Меры предосторожности:

• Перед проверкой отсоедините разъемы форсунок для защиты каталитического нейтрализатора

Порядок проверки:

• Выключите зажигание

• Отсоедините разъем проверяемой катушки зажигания

• Извлеките катушку зажигания из свечного колодца

• Подключите тестовую свечу к катушке

• Восстановите соединение разъема катушки

• Обеспечьте надежное заземление корпуса тестовой свечи

• Кратковременно проверните двигатель стартером

• Проверьте наличие устойчивой синей искры

Требования:

• Искра должна быть яркой, синего цвета

• Разряд должен происходить стабильно при каждом провороте

Действия при отсутствии искры:

Проверить цепь высокого напряжения:

• Состояние свечей зажигания

• Целостность катушек зажигания

• Проводку системы зажигания

• Выполнить проверку компонентов согласно "Общим процедурам тестирования"

Завершение проверки:

• Повторите тест для всех цилиндров

• Установите все компоненты на место после завершения проверки

Примечание: Слабая или оранжевая искра указывает на проблемы в системе зажигания и требует дополнительной диагностики.

Двигатель Renault K4M Проверка искрообразования в системе зажигания


[morskoj]

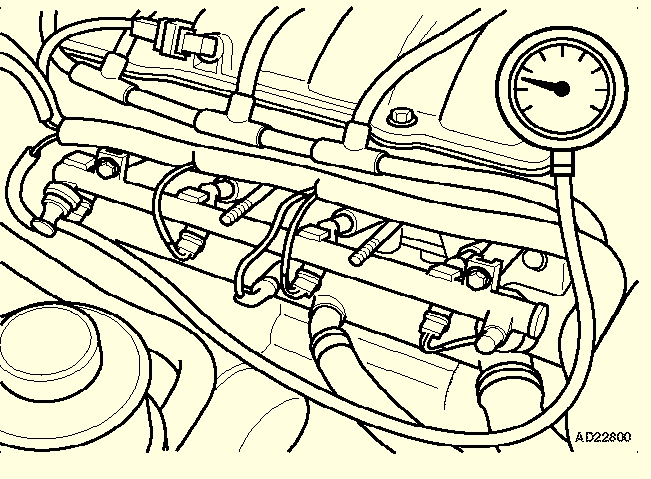

Проверка давления топлива

Параметры давления в топливной системе

Параметр	Условия измерения	Значение	Примечания
Системное давление	Холостой ход	3,5±0,2 бар	1, 2

Подключение манометра:

• Установите измерительный прибор между топливоподающей магистралью и топливной рампой

Особые случаи:

• Если двигатель не запускается или не работает на холостом ходу - выполните проверку компонентов системы и диагностику по электросхеме

Требования к проверке:

• Двигатель должен быть прогрет до рабочей температуры

• Топливный насос должен находиться в исправном состоянии

• Проверку следует проводить при работающем двигателе

Примечание: Отклонение давления от нормы может указывать на:

• Неисправность топливного насоса

• Засорение топливного фильтра

• Проблемы с регулятором давления топлива

• Утечки в топливной системе

Двигатель Renault K4M Проверка давления топлива
