Двигатель Hyundai-Kia G4HC

Бензиновый двигатель Hyundai G4HC объемом 1,0 л выпускался концерном с 1997 по 2003 год и устанавливался на компактные модели Atos и Atos Prime, а также их клоны Amica и Kia Visto. Существовало две версии этого двигателя: с обычным распределителем и бесконтактной системой зажигания. Семейство Эпсилон: G3HA, G4HA, G4HC, G4HE, G4HD, G4HG.

На какие автомобили устанавливался двигатель Hyundai-Kia G4HC?

• Hyundai Atos 1.0 i 1997 – 2003

Технические характеристики

Технический параметр	Значение
Годы производства	1997-2003
Объем, куб.см	999
Топливная система	Распределенный впрыск
Выходная мощность, л.с.	54 (G4HC with distributor)55 – 58 (G4HC-E with DLI)
Выходной крутящий момент, Нм	73 (G4HC with distributor)82 – 84 (G4HC-E with DLI)
Блок цилиндров	Чугунный сплав, рядный, 4 цилиндра
Головка блока	Алюминиевый сплав, 12 клапанов
Диаметр цилиндра, мм	66
Ход поршня, мм	73
Степень сжатия	9.5 (G4HC with distributor)9.7 (G4HC-E with DLI)
Функции	SOHC
Гидравлические подъемники	Нет
привод ГРМ	Ремень
Фазовый регулятор	Нет
Турбонаддув	Нет
Рекомендуемое моторное масло	5W-40
Объем моторного масла, литр	3.1
Тип топлива	Бензин
Евростандарты	ЕВРО 2 (G4HC with distributor)ЕВРО 3 (G4HC-E with DLI)
Расход топлива, л/100 км (для Hyundai Atos 2000 г.в.)- город— шоссе— комбинированный	8.0 | 5.4 | 6.3
Ресурс двигателя, км	~200 000
Вес, кг	83.9
Можно устанавливать ГБО	Да
Количество цилиндров	4/OHC (4 цилиндра, верхневальная компоновка)
Рабочий объем (фискальный)	999 см³
Степень сжатия	9.7:1
Подходит для неэтилированного бензина	Да
Минимальное октановое число	RON 95
Система зажигания	Описание: Map-h (электронное, с датчиком давления)
Расположение триггера	Распределитель зажигания
Топливная система	Производитель: Hyundai
Тип топливной системы	MFI (многоточечный впрыск)
Описание топливной системы	MFI-s (многоточечный впрыск с последовательным управлением)
Тип измерения воздуха	MAP (датчик абсолютного давления)
Объединенный блок управления зажиганием и топливом (ECM)	Да

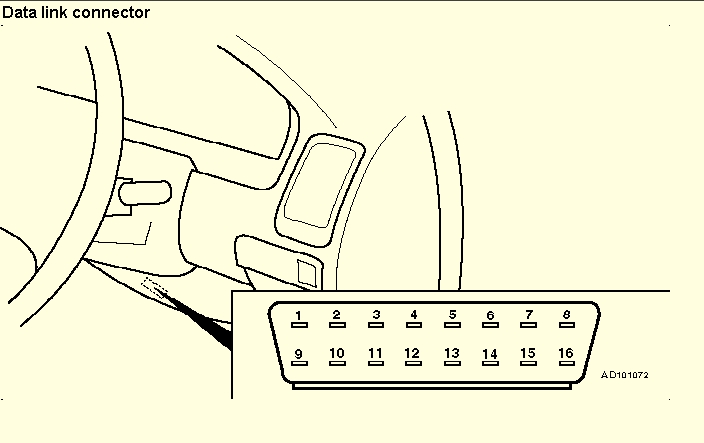

Диагностический разъем	Да

Ключевые особенности двигателя:
Конфигурация: 4-цилиндровый, рядный, с верхним расположением распредвала (OHC).
Топливо: Требуется неэтилированный бензин с октановым числом не ниже 95.
Управление: Электронная система впрыска топлива (MFI) с датчиком давления (MAP) и распределителем зажигания.
Диагностика: Наличие диагностического разъёма упрощает поиск неисправностей.
Примечание:
MFI-s указывает на усовершенствованную систему впрыска с поочерёдной подачей топлива в цилиндры.
Map-h — модификация системы зажигания, учитывающая нагрузку на двигатель через датчик давления.
Для данного двигателя критически важно использовать качественное топливо и своевременно обслуживать систему зажигания (распределитель, свечи, провода).

Можно ли устанавливать ГБО на двигатель Hyundai-Kia G4HC?

На данный двигатель можно устанавливать ГБО. Данный двигатель Hyundai-Kia G4HC не имеет в конструкции газораспределительного механизма гидрокомпенсаторы и поэтому, при установке ГБО, нужно не забывать проверять и регулировать зазоры клапанов. Делать это нужно согласно регламенту проведения проверки и регулировки зазоров клапанов, указанным в технической документации на данный двигатель. При выборе ГБО нужно особое внимание уделить выбору поколения ГБО. Нужное поколение ГБО могут подобрать специалисты занимающееся установкой ГБО.

Какое масло заливать в двигатель Hyundai-Kia G4HC?

В двигателе Hyundai-Kia G4HC применяется моторное масло типа 5W-40

Какой объем моторного масла в двигателе Hyundai-Kia G4HC?

В двигатель Hyundai-Kia G4HC требуется заливать 3.1 литра моторного масла, при сухой замене.

Недостатки двигателя Hyundai G4HC

• Это не слишком ресурсоемкий двигатель, но больших проблем с надежностью у него нет;

• Основная причина плавающих оборотов двигателя – загрязнение дроссельной заслонки или регулятора холостого хода;

• Также здесь часто трескается изоляция проводки и мотор просто начинает троить;

• Из-за слабого натяжения постоянно слетает ремень генератора, необходимо дорабатывать;

• Ближе к 200 000 км агрегат просит капиталить, так как есть ремонтные размеры.

[morskoj]

Система зажигания

Параметры катушек зажигания

Параметр	Значение / Диапазон	Примечания
Напряжение питания катушки зажигания	12 В (с балластным резистором)	Для классических систем с прерывателем
Сопротивление первичной обмотки	0.72 – 0.88 Ом	Проверяется мультиметром на выключенном зажигании
Сопротивление вторичной обмотки	10.3 – 13.9 кОм	Измеряется между высоковольтными выводами
Порядок работы цилиндров	1-3-4-2 G4HC порядок работы цилиндров Screenshot_2.jpg (17.83 КБ) 821 просмотр	Стандартная схема для 4-цилиндровых двигателей

Практические рекомендации
Проверка катушки:

• При сопротивлении вне указанных диапазонов катушка требует замены.

• Сильное отклонение значений вызывает пропуски зажигания.

Балластный резистор:

• Снижает напряжение до ~9В при работе стартера для продления жизни контактов прерывателя.

• В современных системах часто отсутствует.

Диагностика:
Если двигатель троит, начните с проверки:

• Сопротивления катушки

• Состояния ВВ-проводов (должны быть <10 кОм/метр)

• Угла опережения зажигания

Важно! Данные характерны для традиционных контактных/бесконтактных систем. В современных авто с индивидуальными катушками (DIS) параметры отличаются.

G4HC Свечи зажигания

Производитель	Тип свечи	Зазор (мм)	Примечание
NGK	BKR5ES-11	1.0–1.1	Оригинальная рекомендация
Autolite	APP3924	1.0	Аналог для замены
Champion	RC10YC4	1.0–1.1	Альтернативный вариант

Рекомендации по выбору

• Для стандартного использования – NGK BKR5ES-11 (оригинал).

• Для замены – Autolite APP3924 или Champion RC10YC4 (проверьте зазор перед установкой).

• Регулировка зазора: Если свеча не имеет предустановленного зазора, используйте щуп и аккуратно подогните боковой электрод.
  Важно!

Неправильный зазор может привести к:

• Пропускам зажигания (слишком большой зазор).

• Детонации (слишком маленький зазор).

Используйте только рекомендованные производителем аналоги для сохранения характеристик двигателя.
Если в списке есть дублирующиеся данные (например, NGK BKR5ES-11 указана дважды), это может означать, что это основной рекомендуемый вариант.

Угол опережения зажигания и холостой ход

Параметр	Значение	Примечания
Угол опережения зажигания (BTDC)	9° при 945 об/мин, 9° при 900 об/мин	Настройка зависит от оборотов
Проверка угла опережения	Управляется ЭБУ (ECM)	Ручная регулировка невозможна
Обороты холостого хода	900±100 об/мин	Не регулируется вручную

Управление зажиганием полностью контролируется ЭБУ, что исключает ручную настройку.

[morskoj]

Параметры топливной системы и холостого хода

Нормы выбросов на холостом ходу

Параметр	Значение	Примечания
Температура масла	80°C	Прогретый двигатель
CO (угарный газ)	≤ 0.5% (макс.)	Не регулируется
HC (углеводороды)	≤ 100 ppm
CO₂ (диоксид углерода)	14.5–16%
O₂ (кислород)	0.1–0.5%

Проверка на повышенных оборотах (2500–3500 об/мин)

Параметр	Норма
CO (угарный газ)	≤ 0.3%
Лямбда (λ)	0.97–1.03 (оптимально 1.0)

Ключевые выводы

• Управление зажиганием полностью контролируется ЭБУ, что исключает ручную настройку.

Нормы выбросов соответствуют экологическим стандартам:

• Низкий уровень CO и HC указывает на эффективное сгорание топлива.

• Оптимальный диапазон CO₂ (14.5–16%) подтверждает правильную работу катализатора.

• Лямбда-коррекция (0.97–1.03) обеспечивает идеальное соотношение воздух/топливо.

Рекомендации:

• Для поддержания норм выбросов используйте качественное топливо (RON 95+).

• Регулярно проверяйте датчик кислорода и каталитический нейтрализатор.

При отклонениях CO/HC диагностируйте:

• Систему зажигания (свечи, катушки).

• Герметичность впуска (подсос воздуха).

• Исправность топливных форсунок.

Данные актуальны для прогретого двигателя (80°C). Холодный двигатель может показывать временные отклонения.

[morskoj]

Сервисные проверки и регулировки

Тепловые зазоры клапанов

Параметр	Значение (прогретый двигатель)	Метод проверки
Впускные клапаны	0.20 мм	Щуп, при температуре ДВС ~80°C
Выпускные клапаны	0.25 мм

Параметры давления и компрессии

Параметр	Нормативное значение	Условия измерения
Компрессия в цилиндрах	12.2–15.2 бар	Дроссельная заслонка открыта, все свечи выкручены
Давление масла	1.5 бар при 900 об/мин	Прогретое масло (80–90°C)
Крышка радиатора	0.78–1.08 бар	Проверка клапана давления

Примечания:

• Низкая компрессия (<12 бар) указывает на износ поршневых колец

• Если компрессия отсутствует полностью - вероятно погорел клапан.

• Если компрессия отсутствует полностью в двух соседствующих цилиндрах - вероятно прогар прокладки головки блока.

• Давление масла ниже нормы – признак износа маслонасоса или подшипников.

Система охлаждения

Параметр	Значение
Открытие термостата	Начинает открываться при 82°C
Рабочая температура	Полное открытие ~95°C

Совет:

• Если термостат заклинил в закрытом положении – двигатель перегреется, при этом основной вентилятор будет всегда включен, и дуть прохладным воздухом, это указывает на то что термостат заклинило в закрытом состоянии и нет циркуляции антифриза через основной радиатор.

Рекомендации по обслуживанию
Регулировка клапанов – каждые 60–90 тыс. км (или по регламенту авто).
Проверка компрессии – при потере мощности или повышенном расходе масла.
Контроль давления масла – при загорании лампы давления на холостых оборотах.
Инструменты для проверки:

• Щуп для зазоров (0.20/0.25 мм).

• Компрессометр.

• Манометр для масла/радиатора.

[morskoj]

Моторные масла и технические жидкости

Моторное масло

Температурный диапазон	Класс вязкости (SAE)	Спецификация (API/ACEA)
от -25°C до +40°C	10W-30	SG
от -25°C	10W-40, 10W-50	SG
от -15°C	15W-40, 15W-50	SG
от -10°C	20W-40, 20W-50	SG

• Объем (с фильтром): 3,1 л

Трансмиссионные масла

Компонент	Тип / Класс вязкости	Объем (л)
Механическая КПП	SAE 75W-90 (GL-4)	2,4
Автоматическая КПП	Hyundai ATF	4,0* / 6,1**
Охлаждающая жидкость	-	6,0

При замене (слив/залив)
*Полная заправка (сухая КПП)

Эксплуатационные жидкости

Система	Тип жидкости	Объем (л)
Тормозная система	DOT 3	-
ГУР	Dexron II	0,9

Рекомендации по выбору масел

• Зимний период (ниже -20°C): 10W-30 или 10W-40.

• Летний период (выше +30°C): 15W-50 или 20W-50.

• Автоматическая КПП: Используйте только оригинальную Hyundai ATF.

Важно:

• Для механической КПП не применяйте масла GL-5 (могут повредить синхронизаторы).

• Тормозная жидкость DOT 3 требует замены каждые 2 года.

Данные актуальны для большинства моделей Hyundai с бензиновыми двигателями. Для дизельных версий могут потребоваться другие спецификации (например, ACEA B3/B4).

[morskoj]

G4HC Моменты затяжки

Головка блока цилиндров

G4HC порядок затяжки головки блока


Этап	Параметр	Значение
Этап 1	Замена болтов	Нет
Этап 2	Затяжка	33±2
Этап 3	Доворот	65±5

Двигатель

Компонент	Момент затяжки
Коренные подшипники (Этап 1)	26±1
Коренные подшипники (Этап 2)	53±2
Шатунные подшипники (Этап 1)	11±1
Шатунные подшипники (Этап 2)	22±1
Масляный насос к блоку	9
Болты поддона	7±1
Сливная пробка поддона	40±5
Маховик/приводной диск	75±5
Корпус сцепления	19±3
Болт шкива коленвала	Уточнить
Шестерня распредвала	90±10
Клапанная крышка	9±1
Впускной коллектор	18±2
Выпускной коллектор	33±2
Труба глушителя	35±5
Водяной насос	9±1
Свечи зажигания	25±5
Топливная рампа	10
Датчик положения коленвала	5±1
Датчик положения распредвала	5±1
Датчик температуры охлаждающей жидкости	15
Лямбда-зонд	45±5
Датчик давления масла	19±3

Шасси

Компонент	Момент затяжки
Передняя ступица	230±30
Задняя ступица	Уточнить
Наконечник рулевой тяги	16-34
Суппорт тормоза к скобе (передний)	Уточнить
Суппорт/скоба к ступице (передний)	70±5
Задняя тормозная пластина	55±5
Колесные болты	100±10

[morskoj]

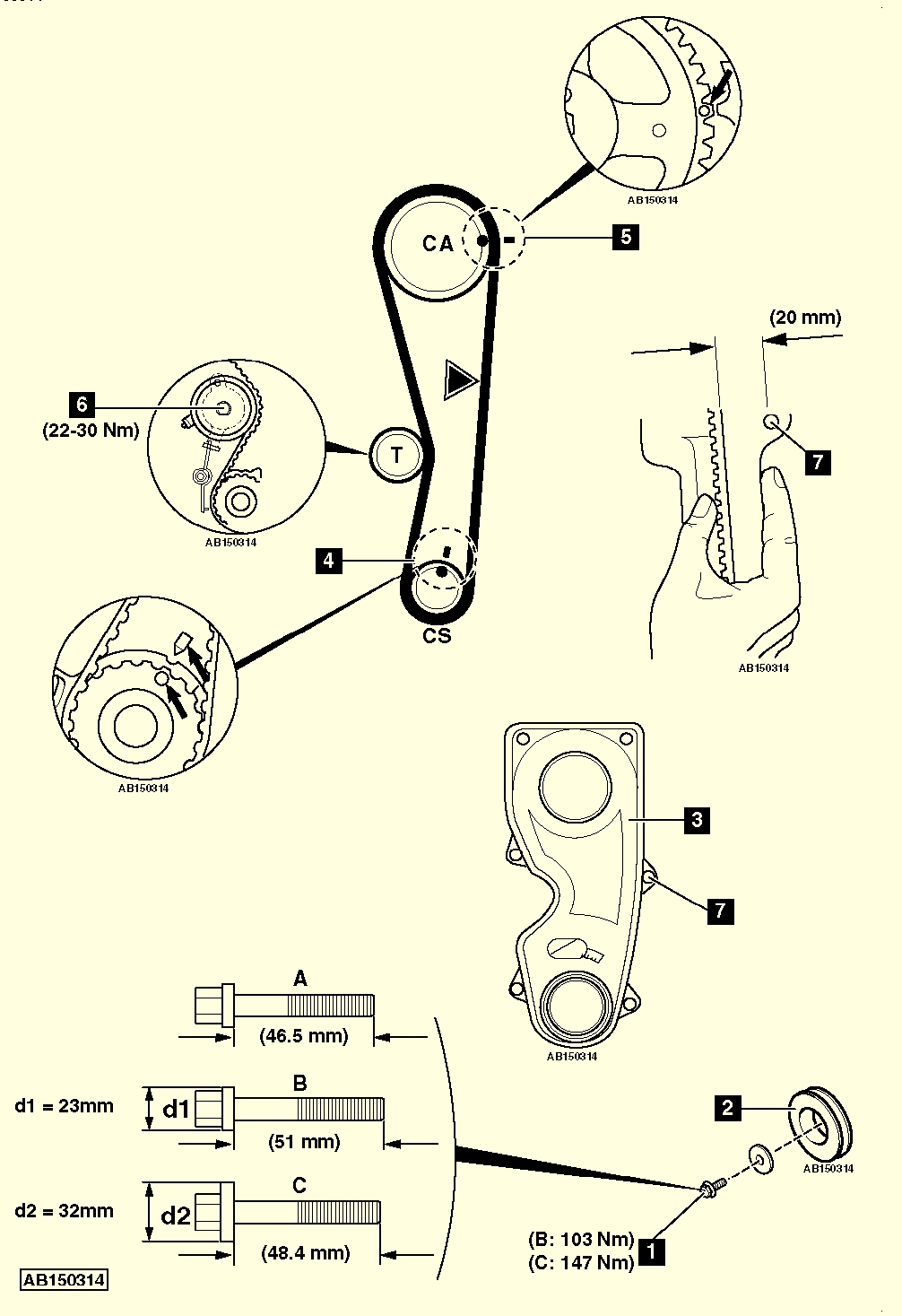

G4HC метки ГРМ

G4HC метки ГРМ


Аббревиатура	Полное название	Русский перевод
CA	CAMSHAFT	Шкив распредвала
CS	CRANKSHAFT	Коленчатый вал
T	TENSIONER PULLEY	Натяжитель ремня

Установка ремня ГРМ

Важно: Соблюдайте маркировку направления вращения на ремне.

• 1. Проверьте плавность вращения натяжного ролика.

• 2. Совместите метки ГРМ [4] и [5].

• 3. Установите ремень против часовой стрелки**, начиная с шестерни коленвала. Ремень должен быть натянут на стороне, противоположной натяжителю.

• 4. Ослабьте болт натяжителя [6]. Дайте натяжителю автоматически натянуть ремень.

• 5. Проверните коленвал по часовой стрелке на 2 зуба шестерни распредвала.

• 6. Надавите на натяжной ролик в сторону ремня.

• 7. Затяните болт натяжителя [6] с моментом 22-30 Н·м.

• 8. Проверните коленвал 4 полных оборота по часовой стрелке.

• 9. Убедитесь, что метки [4] и [5] снова совпали.

• 10. Проверьте натяжение ремня:
  • - Нажмите на ремень большим пальцем в зоне натяжителя.
  • - Зазор между тыльной стороной ремня и центром отверстия болта крышки ГРМ должен быть ~20 мм [7].

• 11. Установите остальные компоненты в порядке, обратном снятию.

• 12. Установите новый болт шкива коленвала с шайбой [1].

Предупреждение:

• - Не используйте повторно чёрный болт шкива (A).

13. Затяните болт шкива коленвала [1] с моментом:

• - (B) Серый болт с шайбой: 103 Н·м**.

• - (C) Чёрный болт с шайбой: 147 Н·м (только для модифицированного коленвала).

Примечание:

Болт (C) применяется только для доработанных версий коленчатого вала.

Регламент замены ремня ГРМ

Пробег	Временной интервал
75 000 км	60 месяцев
150 000 км	120 месяцев

Примечание: Интервалы указаны в километрах пробега или месяцах эксплуатации (в зависимости от того, что наступит раньше).

[morskoj]

G4HC Колодка диагностики

G4HC Колодка диагностики


[morskoj]

Расположение компонентов системы управления двигателем

Компоненты двигателя


№	Компонент	Описание
1	Датчик положения распредвала (CMP)	-
2	Датчик положения коленвала (CKP)	-
3	Диагностический разъём (DLC), LHD	Под левой панелью приборов
4	Диагностический разъём (DLC), RHD	Под правой панелью приборов
5	Распределитель зажигания	-
6	Блок управления двигателем (ECM)	Под центральной панелью приборов
7	Датчик температуры охлаждающей жидкости (ECT)	-
8	Клапан продувки адсорбера (EVAP)	-
9	Топливный фильтр	Возле топливного бака
10	Регулятор давления топлива	-
11	Топливный насос	Внутри топливного бака
12	Клапан холостого хода (IAC)	-
13	Модуль зажигания	-
14	Катушка зажигания	-
15	Разъём регулировки угла зажигания	-
16	Топливные форсунки	-
17	Датчик температуры впускного воздуха (IAT)	Встроен в датчик MAP
18	Датчик абсолютного давления (MAP)	На впускном коллекторе
19	Кислородный датчик (O2S)	В выпускной системе
20	Датчик давления ГУР (PSP)	В гидроусилителе руля
21	Модуль реле (RM)	Левая панель приборов (LHD)
22	Датчик положения дроссельной заслонки (TP)	На корпусе дросселя
23	Датчик скорости автомобиля (VSS)	В комбинации приборов
