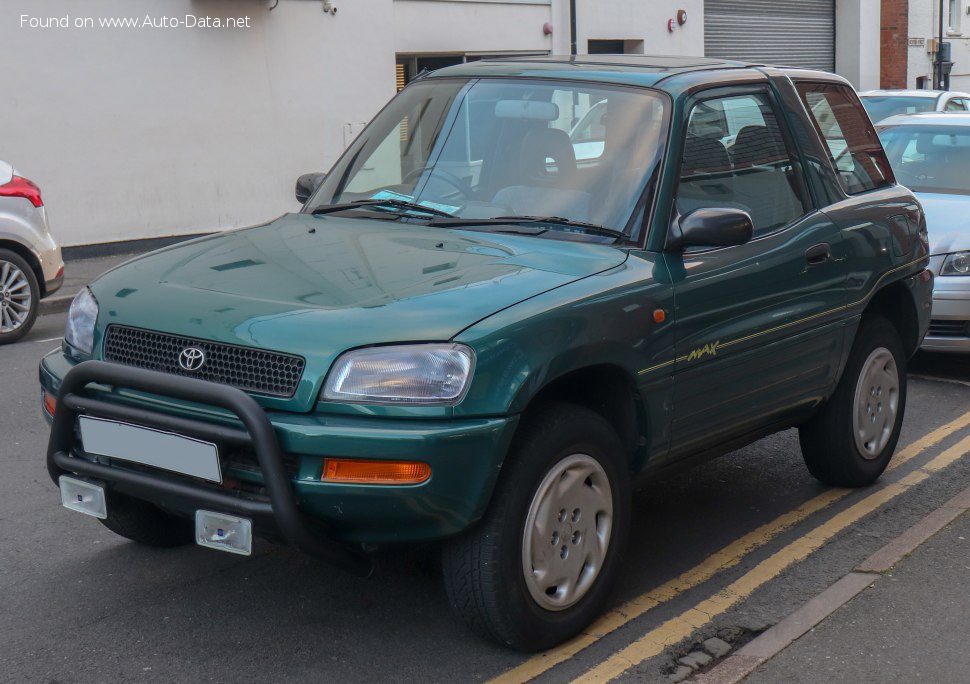

Toyota RAV4 1 (XA10) 3-door 2.0i 16V (129 Hp) 4WD /1994 - 2000

[morskoj]

Toyota RAV4 I (XA10) 3-door 2.0i 16V (129 Hp) 4WD /1994, 1995, 1996, 1997, 1998, 1999, 2000/ Specs

Основная информация
Марка	Toyota
Модель	RAV4
Поколение	RAV4 I (XA10) 3-door
Модификация	2.0i 16V (129 Hp) 4WD
Год начала производства	1994 год
Окончание производства	2000 год
Тип двигателя	Двигатель внутреннего сгорания
Тип кузова	Внедорожник
Количество мест	5
Количество дверей	3
Динамические характеристики
Расход топлива (экономичный) - городской цикл	10.4 л./100 km
Расход топлива (экономия) - загородный цикл	7.1 л./100 km
Расход топлива (экономичный) - смешанный	9.7 л./100 km
Тип топлива	Бензин
Максимальная скорость	174 km/h
Соотношение веса и мощности	9.1 kg/Hp, 109.6 Hp/tonne
Соотношение веса и крутящего момента	6.7 kg/Nm, 148.7 Nm/tonne
Характеристики двигателя
Мощьность двигателя	129 Hp @ 5600 rpm.
Мощность на литр	64.6 Hp/l
Крутящий момент	175 Nm @ 4600 rpm.
Компоновка двигателя	Front, Поперечная
Модель двигателя	3S-FE
Объем двигателя	1998 cm
Количество цилиндров	4
Конфигурация двигателя	Рядный
Диаметр цилиндра	86 mm
Ход поршня	86 mm
Степень сжатия	9.8:1
Количество клапанов на цилиндр	4
Система впрыска топлива	Распределенный впрыск (во впусконй коллектор)
Наддув двигателя	Атмосферный двигатель
Клапанный механизм	DOHC
Объем моторного масла	4.1 л.
Спецификация моторного масла
Охлаждающая жидкость	8 л.
Габариты, объемы и массы
Снаряженная масса	1177 kg
Максимальная разрешенная масса	1565 kg
Максимальная полезная нагрузка	388 kg
Объем багажника (мин.)	173 л.
Максимальный объем багажника	520 л.
Объем топливного бака	58 л.
Максимальная нагрузка на крышу	100 kg
Максимальная буксируемая масса спицепа с тормозной системой	1500 kg
Максимальная буксируемая масса спицепа без тормозной системой	610 kg
Габаритные размеры
Длина	3705 mm
Ширина	1695 mm
Высота	1655 mm
Колесная база	2200 mm
Передняя колея	1460 mm
Задняя колея	1465 mm
Передний свес	735 mm
Задний свес	770 mm
Дорожный просвет (клиренс)	205 mm
Коэффициент лобового сопротивления (Cd)	0.39
Минимальный радиус разворота	10.6 m
Угол въезда	37°
Угол съезда	42°
Трансмиссия, тормоза и подвеска
Привод	Полный привод (4×4)
Количество передач и тип коробки передач	5-ступенчатая, Механическая коробка передач (МКПП)
Передняя подвеска	Независимая подвеска типа МакФерсон
Задняя подвеска	Double wishbone
Передние тормоза	Вентилируемые тормозные диски, 302 mm
Задние тормоза	Барабанные тормоза, 227 mm
Тип рулевого управления	Рулевая рейка
Усилитель руля	Гидроусилитель руля
Размер шин	215/70 R16
Размер колесных дисков	6.0J x 16

[morskoj]

Toyota RAV4 ручное программирование ключа

Работа системы

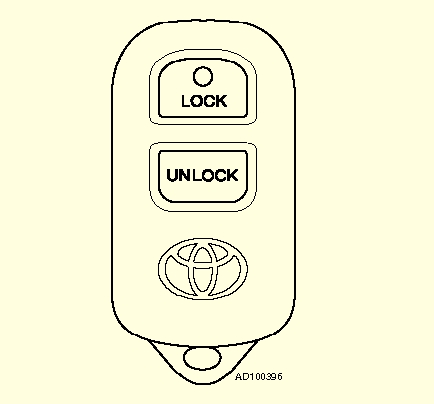

Нажатие кнопки LOCK на брелке блокирует автомобиль (Рис. 1).
Поворотники мигнут 1 раз.
Нажатие кнопки UNLOCK разблокирует автомобиль (Рис. 1).
Поворотники мигнут 2 раза.
Если после разблокировки двери или багажник не открывались в течение 30 секунд, автомобиль автоматически заблокируется.

Программирование брелка

Когда требуется:
Добавлен или заменен брелок.
Возникла неисправность системы.

Процедура:
1. Откройте водительскую дверь, убедитесь, что ключ не в замке зажигания.
2. Вставьте и извлеките ключ из замка зажигания.
3. В течение 40 секунд:

• 5 раз нажмите кнопки LOCK и UNLOCK на переключателе двери (с интервалом 1 секунда).

• Закройте и снова откройте водительскую дверь.

4. В течение 40 секунд:

• Повторите 5 нажатий LOCK/UNLOCK на переключателе двери.

• Вставьте ключ в замок зажигания.

• Включите зажигание 1 раз (чтобы добавить новый брелок, сохранив старые) или 2 раза (чтобы стереть старые коды).

• Извлеките ключ.

5. Система подтвердит успех: 1 блокировка/разблокировка (режим добавления) или 2 (режим замены).
6. В течение 20 секунд:

• Нажмите и удерживайте кнопку брелка (>1 секунды).

• В течение 3 секунд система ответит 1 блокировкой/разблокировкой.

7. В течение 20 секунд:

• Закройте и откройте дверь.

• Снова удерживайте кнопку брелка (>1 секунды).

• Система подтвердит действие 1 блокировкой/разблокировкой.

Примечания:
Если система срабатывает 2 раза, процедура не завершена — повторите шаги 5–7.
Для программирования дополнительных брелоков (макс. 4) повторите шаги 5–7 в течение 20 секунд.
Для выхода из режима программирования: закройте дверь или вставьте ключ в замок зажигания.

Toyota RAV4 ручное программирование ключа


[morskoj]

Замена батарейки в ключе toyota rav4

С большой вероятностью в ключе Тойота РАВ4 установлена батарейка типа CR2032. Более точно тип батарейки можно узнать после извлечения из ключа севшей батарейки, и прочитать на ней маркировку.

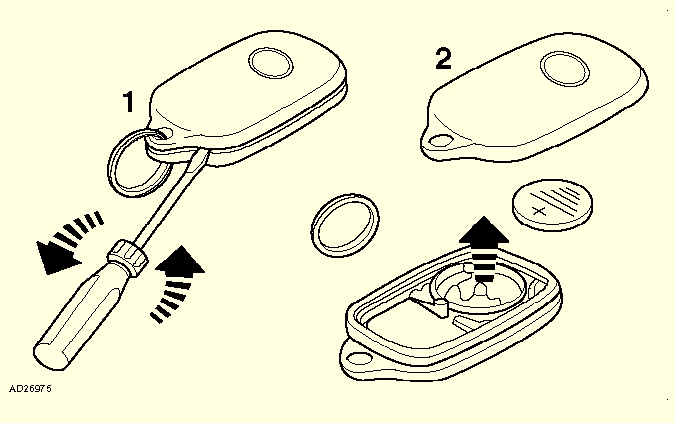

Как извлечь батарейку из ключа Тойота Рав 4:

батарейка в ключе toyota rav4


[morskoj]

Иммобилайзер - Работа системы

- Система активируется после выключения зажигания.

Программирование ключей

Когда требуется:
- Неисправность системы
- Добавление или замена ключа

Как программировать ЧЕРНЫЙ ключ:

1. Иметь 1 запрограммированный черный ключ
2. Все двери должны быть закрыты
3. Ключ не должен находиться в замке зажигания
4. В течение 15 секунд:
- Вставьте запрограммированный черный ключ в замок зажигания
- 5 раз переключите зажигание с OFF на ON, оставив в положении ON на 5-й раз
5. В течение 20 секунд: откройте и закройте дверь водителя 5 раз
6. В течение 10 секунд: извлеките черный ключ
7. В течение 10 секунд: вставьте новый черный ключ для программирования
8. Включите зажигание и оставьте на 1 минуту
9. Извлеките ключ
10. Для программирования следующего черного ключа:
- В течение 10 секунд вставьте следующий ключ
- Включите зажигание на 1 минуту
- Извлеките ключ

Примечания:
- Для выхода из режима программирования: откройте/закройте дверь или подождите 10 сек
- Максимум можно запрограммировать 4 черных ключа

Как программировать СЕРЫЙ ключ:

Примечание: Серый ключ не открывает багажник

1. Иметь 1 запрограммированный черный ключ
2. Все двери должны быть закрыты
3. Ключ не должен находиться в замке зажигания
4. В течение 15 секунд:
- Вставьте черный ключ в замок зажигания
- 4 раза переключите зажигание с OFF на ON, оставив в положении ON на 4-й раз
5. В течение 20 секунд: откройте/закройте дверь водителя 5 раз
6. В течение 10 секунд: извлеките черный ключ
7. В течение 10 секунд: вставьте серый ключ для программирования
8. Включите зажигание на 1 минуту
9. Извлеките ключ
10. Для программирования следующего серого ключа:
- В течение 10 секунд вставьте следующий ключ
- Включите зажигание на 1 минуту
- Извлеките ключ

Примечания:
- Для выхода из режима программирования: откройте/закройте дверь или подождите 10 сек
- Максимум можно запрограммировать 2 серых ключа

[morskoj]

Рекомендуемое давление в шинах

Размер диска	Размер шины	Модель	Передние (бар/psi)	Задние (бар/psi) без нагрузки
6x16	215/70 R16 99S	3 дв.	1,8 (26)	1,8 (26)
6x16	215/70 R16 99S	5 дв.	1,9 (28)	1,8 (26)
6x16	235/60 R16 100H	–	1,7 (25)	1,7 (25)
8x17	225/55 R17	–	1,8 (25)	1,8 (25)

Примечание: значения указаны в барах (и psi в скобках).
