Каталог деталей и сборочных единиц двигателя Renault K7M автомобиля LADA LARGUS
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] КРОНШТЕЙН НАВЕСНОГО ОБОРУДОВАНИЯ
- ДВИГАТЕЛЬ K7M [8 КЛ] КРОНШТЕЙН НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_28.jpg (212 КБ) 4269 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 8200849813 | с ГУР без кондиционера | 1 | Кронштейн навесных агрегатов агрегатов |
| 2 | + | 7703002942 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 3 | + | 7703002682 | 1 | Болт шестигранный с буртиком | |
| 4 | + | 7703002209 | с ГУР | 1 | Болт шестигранный с буртиком М |
| 5 | + | 7703002755 | 1 | Болт шестигранный с буртиком | |
| 5 | + | 7703002949 | 1 | Болт шестигранный с буртиком | |
| 6 | + | 654103886R | 1 | Болт шестигранный с буртиком М | |
| 6 | + | 7703002209 | 1 | Болт шестигранный с буртиком М |
- ДВИГАТЕЛЬ K7M [8 КЛ] КРОНШТЕЙН НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_29.jpg (215.57 КБ) 4269 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 8200403076 | без кондиционера | 1 | Кронштейн компрессора кондиционера |
| 2 | + | 6001548023 | без кондиционера | 1 | Кронштейн генератора |
| 3 | + | 7703002209 | с ГУР | 1 | Болт шестигранный с буртиком М |
| 4 | + | 7703002690 | без кондиционера | 1 | Болт шестигранный с буртиком М |
| 5 | + | 7703002949 | без кондиционера | 1 | Болт шестигранный с буртиком |
| 6 | + | 7703002855 | без кондиционера | 1 | Болт шестигранный с буртиком |
| 7 | + | 7703602268 | без кондиционера | 1 | Болт шестигранный с буртиком |
| 8 | + | 7703033148 | без кондиционера | 1 | Гайка шестигранная с буртиком М |
- ДВИГАТЕЛЬ K7M [8 КЛ] КРОНШТЕЙН НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_30.jpg (270.2 КБ) 4268 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 688300538R | с ГУР с кондиционером | 1 | Кронштейн вспомогательных агрегатов |
| 2 | + | 654103886R | с ГУР | 1 | Втулка разрезная с буртиком |
| 2 | + | 8200645715 | с ГУР | 1 | Втулка разрезная с буртиком |
| 3 | + | 7703002755 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 3 | + | 7703008197 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 4 | + | 7703002755 | с ГУР | 1 | Болт шестигранный с буртиком |
| 4 | + | 7703002949 | с ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | с кондиционером | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7703002942 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 7 | + | 7703002209 | 1 | Болт шестигранный с буртиком М | |
| 8 | + | 7703002690 | без ГУР | 1 | Болт шестигранный с буртиком |
| 9 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
- ДВИГАТЕЛЬ K7M [8 КЛ] КРОНШТЕЙН НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_31.jpg (189.36 КБ) 4268 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 688307400R | без кондиционера | 1 | Кронштейн вспомогательных агрегатов |
| 2 | + | 7703002690 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] ПРИВОД НАВЕСНОГО ОБОРУДОВАНИЯ
- ДВИГАТЕЛЬ K7M [8 КЛ] ПРИВОД НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_32.jpg (249.04 КБ) 4267 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 7701478717 | с ГУР без кондиционером | 1 | Поликлиновой (ребристый) ремень |
| 2 | + | 8200841132 | 1 | Ребристый ремень | |
| 2 | + | 8671018540 | 1 | Ребристый ремень | |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 8200849831 | с ГУР без кондиционером | 1 | Натяжной ролик с кронштейном в сборе |
| 5 | + | 7703101524 | 1 | Болт шестигранный с буртиком М8 | |
| 6 | + | 7703033132 | 1 | Гайка шестигранная с буртиком м | |
| 7 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
- ДВИГАТЕЛЬ K7M [8 КЛ] ПРИВОД НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_33.jpg (289.72 КБ) 4267 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 117206842R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 2 | + | 8200933753 | с ГУР с кондиционером | 1 | Натяжитель автоматический ремня привода вспомогательных анрегатов |
| 3 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 4 | + | 119233042R | с ГУР с кондиционером | 1 | Опорный ролик ремня привода вспомогательных агрегатоов |
| 5 | + | 7703101490 | 1 | Болт М8х125 | |
| 6 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 7 | + | 117206746R | с ГУР с кондиционером | 1 | Ребристый ремень |
- ДВИГАТЕЛЬ K7M [8 КЛ] ПРИВОД НАВЕСНОГО ОБОРУДОВАНИЯ
- Screenshot_34.jpg (209.96 КБ) 4266 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Применяемость | Кол. | Наименование |
|---|---|---|---|---|---|
| 1 | + | 7701475913 | без ГУР с кондиционером | 1 | Ребристый ремень |
| 2 | + | 117200593R | без ГУР | 1 | Ремень генератора |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] ГЕНЕРАТОР И СТАРТЕР
- ДВИГАТЕЛЬ K7M [8 КЛ] ГЕНЕРАТОР И СТАРТЕР
- Screenshot_35.jpg (208.22 КБ) 4265 просмотров
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 231007633R | 1 | Генератор |
| 1 | + | 231004527R | 1 | Генератор |
| 2 | + | 8200815083 | 1 | Старетер |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] МОДУЛЬ ЗАЖИГАНИЯ
- ДВИГАТЕЛЬ K7M [8 КЛ] МОДУЛЬ ЗАЖИГАНИЯ
- Screenshot_36.jpg (255.29 КБ) 4264 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 224336134R | 1 | Катушка зажигания |
| 2 | + | 7703006298 | 1 | Винт с цилиндрической головкой и с сферой |
| 3 | + | 8200772182 | 1 | Датчик ВМТ |
| 4 | + | 8201004237 | 1 | Болт |
| 5 | + | 8200673202 | 1 | Комплект проводов |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
- ДВИГАТЕЛЬ K7M [8 КЛ] БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
- Screenshot_37.jpg (112.48 КБ) 4263 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8201264001 | 1 | Электронный блок управления |
| 2 | + | 7707033001 | 1 | Гайка шестигранная с фланцем |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
ДВИГАТЕЛЬ K7M [8 КЛ] ДАТЧИКИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
- ДВИГАТЕЛЬ K7M [8 КЛ] ДАТЧИКИ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
- Screenshot_39.jpg (325.11 КБ) 4262 просмотра
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8200719629 | 1 | Датчик давления всасываемого воздуха |
| 2 | + | 8200680689 | 1 | Датчик детонации |
| 3 | + | 226307034R | 1 | Датчик температуры охлаждающий жидкости |
| 4 | + | 7700101451 | 1 | Датчик температуры впускного воздуха |
| 5 | + | 8200632270 | 1 | Датчик кислорода |
| 6 | + | 6001549061 | 1 | Датчик кислорода |
| 7 | + | 7703077210 | 1 | Фиксатор |
| 8 | + | 7700274331 | 1 | Кронштейн разъема |
| 9 | + | 8200222830 | 1 | Фиксатор кнопочный |
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am

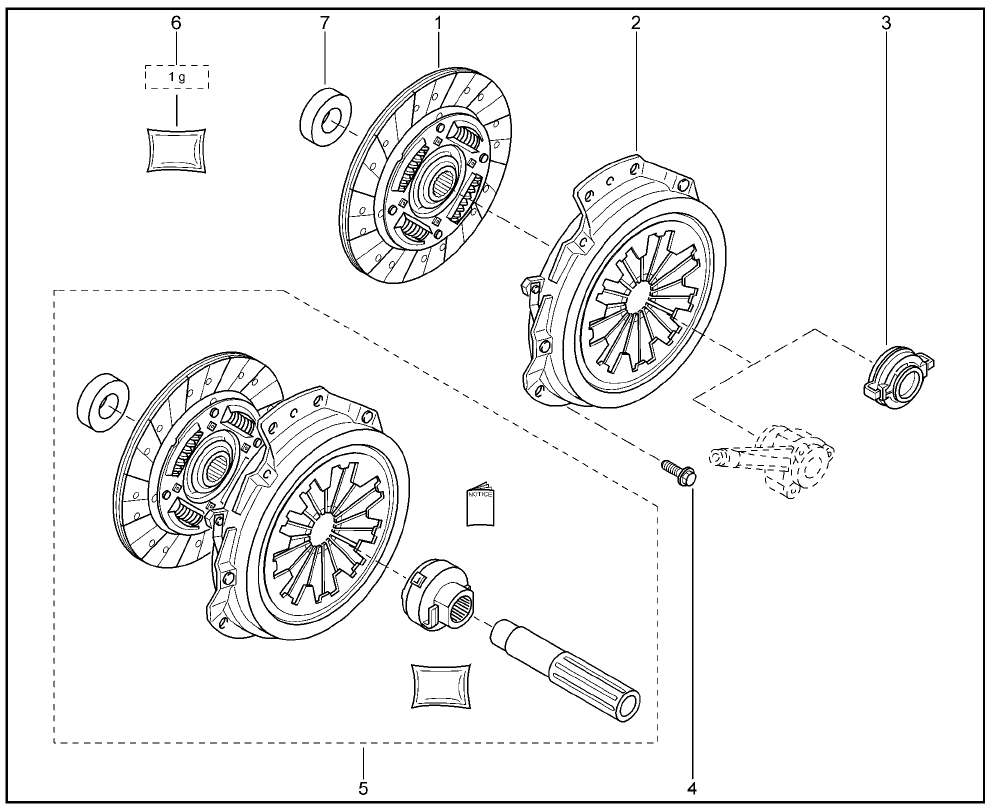

ДВИГАТЕЛЬ K7M [8 КЛ] СЦЕПЛЕНИЯ
- ДВИГАТЕЛЬ K7M [8 КЛ] СЦЕПЛЕНИЯ
- Screenshot_40.jpg (281.5 КБ) 3761 просмотр
| № поз. | Вкл. в з/ч | Номер детали |
Кол. | Наименование |
|---|---|---|---|---|
| 1 | + | 8201069011 | 1 | Диск ведомый сцепления |
| 2 | + | 8200446121 | 1 | Кожух сцепления с нажимным диском в сборе |
| 2 | + | 8201069012 | 1 | Кожух сцепления с нажимным диском в сборе |
| 3 | + | 7700102781 | 1 | Подшипник выжимной сцепления |
| 4 | + | 7703101548 | 1 | Болт М7х100- |
| 5 | + | 302052307R | 1 | Сцепление, комплект |
| 5 | + | 302052223R | 1 | Сцепление, комплект |
| 6 | + | 7711423282 | 1 | Смазка |
| 7 | + | 7701034545 | 1 | Подшипник шариковый 40-17 |
