P0340 Ошибка Nissan: датчик фазы (Phase sensor, CMP)
Код неисправности DTC p0340 ниссан указывает на проблему в цепи датчика фазы (Phase sensor), который также известен как датчик положения распределительного вала (CMP — Camshaft Position Sensor). При появлении p0340 ошибка ниссан блок управления двигателем ECCS перестает получать достоверный сигнал о положении распредвала. Это делает невозможным точное определение такта сжатия в цилиндрах, в результате чего система зажигания переходит в аварийный режим с фазировкой «по умолчанию». Особенно часто с этой проблемой сталкиваются владельцы Nissan Almera, Murano, Teana, Primera, X-Trail, Qashqai, Note, March и Sunny .

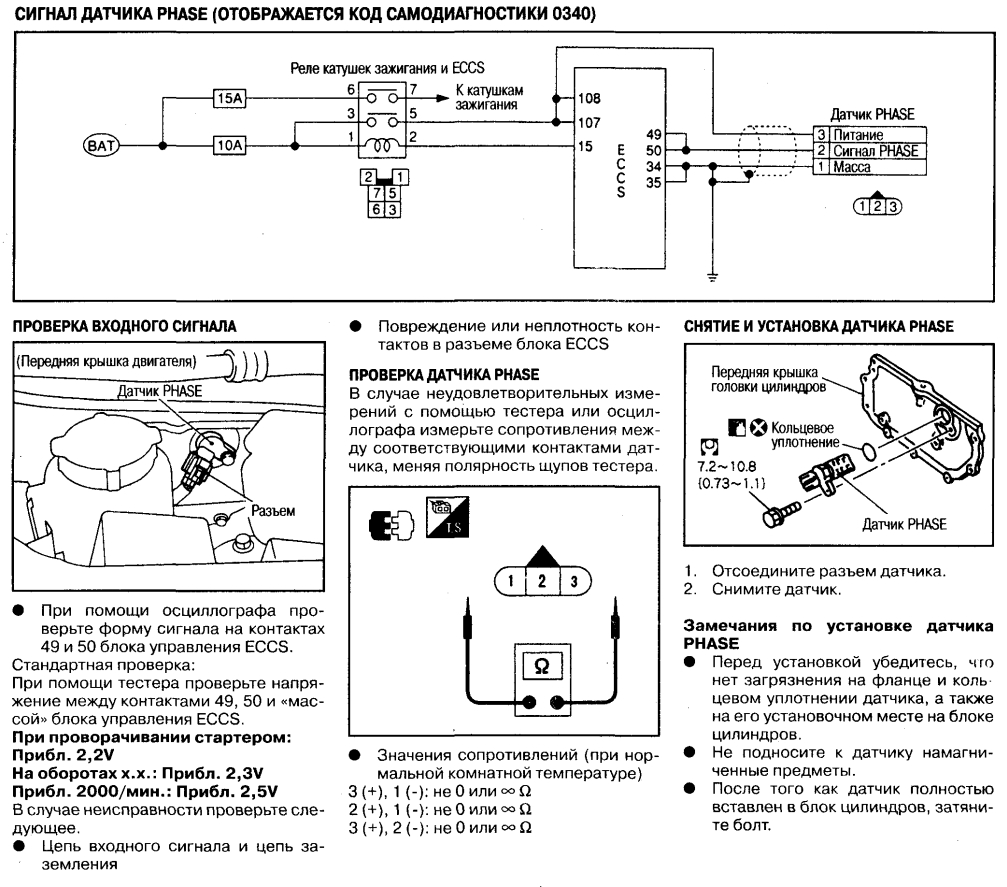

- DTC P0340 Ошибка Nissan
- DTC_P0340_Nissan.jpg (471.11 КБ) 281 просмотр
1. Функция датчика PHASE и условия возникновения кода P0340
Датчик фазы (Phase) устанавливается в передней части головки блока цилиндров (на передней крышке ГБЦ) и считывает положение распределительного вала. Совместно с датчиком POS (положения коленвала) он позволяет ECM точно определить, в каком цилиндре находится такт сжатия, и подать искру на нужную свечу. На большинстве Nissan используется датчик Холла или магниторезистивный тип.
DTC p0340 nissan регистрируется, когда:
- — Сигнал с датчика фазы полностью отсутствует в течение заданного числа оборотов коленвала.
- — Сигнал имеет неправильную форму (например, «прилипание» к высокому или низкому уровню).
- — Сигнал не синхронизируется с сигналом датчика POS.
2. Проверка входного сигнала датчика фазы
Диагностика начинается с измерения сигнала на контактах блока ECCS. Согласно заводской документации Nissan, сигнал датчика PHASE выводится на контакты 49 и 50 блока управления.
2.1. Осциллографическая проверка (рекомендуемый метод)
При помощи осциллографа проверьте форму сигнала на контактах 49 и 50 ECCS относительно массы. Исправный сигнал на работающем двигателе представляет собой прямоугольные импульсы (для датчика Холла) или переменное напряжение (для индуктивного типа). На холостых оборотах частота импульсов составляет десятки герц, амплитуда стабильна.
2.2. Проверка мультиметром (напряжение)
Если осциллографа нет, можно оценить средневыпрямленное напряжение тестером.
| Условие проверки | Ожидаемое напряжение (между контактами 49/50 и массой) |
|---|
| Проворачивание стартером (двигатель не запущен) | Прибл. 2,2 В |
| Холостой ход (обороты x.x.) | Прибл. 2,3 В |
| 2000 об/мин | Прибл. 2,5 В |
Важно: напряжение возрастает с ростом частоты вращения из-за увеличения количества импульсов в единицу времени. Если напряжение отсутствует (0 В) или равно напряжению питания (5 В или 12 В) статически — это указывает на обрыв, короткое замыкание или выход из строя датчика.
2.3. Что проверять при отклонениях
В случае неисправности проверьте следующее:
- — Цепь входного сигнала от датчика до контактов 49 и 50 ECM (прозвонка на обрыв и короткое замыкание).
- — Цепь заземления датчика фазы (обычно черный провод на массу).
- — Повреждение или неплотность контактов в разъеме блока ECCS — особенно актуально для Nissan после 10 лет эксплуатации.
3. Проверка сопротивления датчика PHASE
Если напряжение и форма сигнала не соответствуют норме, необходимо измерить сопротивление самого датчика. Заводское руководство предписывает проверку при переполюсовке щупов тестера (из-за наличия внутренних диодов).
- — Измерьте сопротивление между соответствующими контактами датчика, меняя полярность щупов тестера.
- — В одном направлении мультиметр должен показывать невысокое сопротивление (обычно 200-600 Ом), при смене полярности — значительно более высокое или «бесконечность». Это указывает на наличие защитного диода внутри датчика.
- — Если сопротивление в обоих направлениях одинаково (0 Ом или ∞) — датчик неисправен.
4. Распространенные причины P0340 на разных моделях Nissan
4.1. Неисправность самого датчика фазы
Это самая частая причина. Датчик подвергается нагреву от двигателя и вибрациям. Со временем чувствительный элемент деградирует. На p0340 ниссан альмера и p0340 ниссан примера датчик фазы часто выходит из строя после 100-120 тыс. км пробега.
4.2. Загрязнение или механические проблемы
На p0340 ниссан x trail t30 и p0340 ниссан мурано датчик фазы расположен в передней части ГБЦ. Масляные отложения, продукты износа ГРМ или металлическая стружка могут оседать на торце датчика, нарушая зазор между ним и задающим диском на распредвале. Также возможен износ самого задающего диска (редко).
4.3. Проблемы с реле питания и проводкой
Датчик фазы получает питание через реле катушек зажигания и реле ECCS. Предохранители на 10А и 15А в цепи батареи. Если реле подгорело или имеет окисленные контакты, напряжение питания датчика будет просаживаться, вызывая p0340 ошибка ниссан альмера классик или p0340 ниссан теана без явных признаков обрыва.
5. Последствия ошибки P0340: можно ли ехать?
P0340 ошибка ниссан x trail и аналогичные коды не являются мгновенно критическими для безопасности, но движение с такой ошибкой крайне нежелательно.
- — ECM переходит в аварийный режим «синхронизация по датчику POS». Впрыск и зажигание происходят по умолчанию, что увеличивает расход топлива и снижает мощность.
- — Возможны затрудненный запуск (особенно на горячую), плавающие холостые обороты, рывки при разгоне.
- — Если датчик фазы полностью отказывает, двигатель может не запуститься вовсе, так как ECM не сможет определить момент впрыска.
Рекомендация: на ниссан мурано ошибка p0340 или ниссан теана ошибка p0340 можно аккуратно доехать до сервиса своим ходом, но только если двигатель работает относительно ровно и не глохнет. При признаках нестабильной работы (дерганье, глохнет на ходу) — только эвакуатор.
6. Снятие и установка датчика PHASE
Датчик фазы доступен спереди двигателя, со стороны передней крышки головки цилиндров. На большинстве Nissan (включая p0340 ниссан кашкай и p0340 ниссан t30) процедура одинакова.
6.1. Порядок снятия
- 1. Отсоедините разъем датчика. Нажмите на фиксатор и аккуратно потяните.
- 2. Открутите крепежный болт датчика. Момент затяжки при установке — 7,2 ~ 10,8 Н·м (0,73 ~ 1,1 кгс·м), не превышайте.
- 3. Извлеките датчик. На некоторых моделях (Nissan March, Micra) датчик может сидеть на кольцевом уплотнении — слегка покачайте его.
6.2. Установка и критические замечания
Перед установкой нового датчика обязательно выполните следующие требования. Нарушение любого из пунктов ведет к повторному появлению код ошибки p0340 ниссан.
- — Перед установкой убедитесь, что нет загрязнения на фланце и кольцевом уплотнении датчика, а также на его установочном месте на блоке цилиндров. Даже мельчайшая частица грязи увеличит зазор и ослабит сигнал.
- — Не подносите к датчику намагниченные предметы. Датчик фазы (особенно на основе эффекта Холла) может выйти из строя или изменить свою калибровку под воздействием сильного магнитного поля. Храните новый датчик вдали от мощных магнитов, динамиков и электродвигателей.
- — После того как датчик полностью вставлен в блок цилиндров, затяните болт. Не используйте удлинители с большим плечом — момент затяжки мал, легко сорвать резьбу или треснуть корпус датчика.
- — При установке нового кольцевого уплотнения (если оно идет отдельно) смажьте его небольшим количеством моторного масла для облегчения входа.
7. Примеры из практики по моделям Nissan
Пример 1: Nissan Almera Classic (QG18DE)
Владелец столкнулся с p0340 ошибка ниссан альмера классик после замены масла. Диагностика показала, что на датчик попала грязь от открученного масляного фильтра (датчик расположен рядом). После снятия, очистки посадочного места и установки нового датчика ошибка ушла. Рекомендация: при замене масла закрывайте датчик фазы ветошью.
Пример 2: Nissan X-Trail T30 (QR20DE)
Автомобиль не заводился на горячую, при этом холодный пуск был нормальным. Код p0340 ошибка ниссан trail t30 дизель (дизельная версия) не появлялся, но на бензиновой версии был P0340. Причина — тепловой разрыв внутри обмотки датчика. Мультиметр на холодную показывал норму, на прогретом датчике — обрыв. Замена датчика фазы решила проблему.
Пример 3: Nissan Murano Z50 (VQ35DE)
P0340 ниссан мурано z50 возникал вместе с кодом P0345 (датчик фазы левого ряда). Блок ECCS регистрировал ошибки на двух датчиках одновременно. Оказалось, что реле ECCS под капотом имело подгоревший контакт. После замены реле на новый оригинал ошибки исчезли. Рекомендация: при множественных кодах по цепи фазы всегда проверяйте общее питание.
Пример 4: Nissan Qashqai J10 (MR20DE)
Ниccан кашкай ошибка p0340 возникала после мойки двигателя. Вода попала в разъем датчика фазы, вызвав коррозию на пинах. Разъем был очищен контактным спреем, контакты поджаты, после чего ошибка больше не возвращалась.
Пример 5: Nissan March K12 (CR12DE)
Ниссан марч трамблерный выдает ошибку p0340 — пользователи форумов писали о характерной проблеме: на March до 2005 года датчик фазы имел заводской дефект изоляции проводов в жгуте. Проводка перетиралась о кронштейн двигателя. Лечение: замена отрезка жгута с датчиком или качественное восстановление изоляции термоусадочной трубкой.
Пример 6: Nissan Note E11 (HR16DE)
P0340 ошибка ниссан note часто встречается на автомобилях с вариатором. Специфическая причина: вибрации от вариатора передаются на переднюю крышку ГБЦ, со временем нарушая контакт в разъеме датчика. Рекомендация: фиксация разъема пластиковыми стяжками с дополнительной прокладкой (демпфирующей лентой).
8. Дополнительные аномалии кода P0340: трамблер и бензиновые двигатели old school
Некоторые старые модели Nissan (например, Sunny с распределителем зажигания — трамблером) могут выдавать p0340 ошибка ниссан санни при проблемах не с датчиком фазы, а с внутренним датчиком Холла внутри трамблера. В таких системах сигнал фазы формируется непосредственно в распределителе. Диагностика усложняется: проверять нужно не отдельный датчик, а модуль внутри трамблера. Также ниссан санни p0340 может быть вызван изношенным валом трамблера (люфт нарушает синхронизацию).
9. Заключение: алгоритм устранения P0340 на Nissan
При появлении ниссан классик ошибка p0340, ниссан микра p0340 или ошибка p0340 nissan almera n16 следуйте этому порядку:
- 1. Считайте все коды. Если есть сопутствующие P0335 (POS) — сначала устраните их.
- 2. Проверьте напряжение на контактах 49 и 50 ECCS при проворачивании стартером (должно быть ~2,2 В).
- 3. Осмотрите разъем датчика и проводку на предмет повреждений, окисления, попадания воды.
- 4. Проверьте сопротивление датчика с переполюсовкой (разница показаний указывает на исправность внутреннего диода).
- 5. Проверьте реле ECCS и предохранители 10А и 15А.
- 6. При чистке посадочного места — только сухая ветошь, никакого сжатого воздуха (задувает грязь внутрь).
- 7. После замены датчика обязательно очистите код и выполните адаптацию (проверка на холостых и при 2000 об/мин до стабилизации напряжения ~2,3–2,5 В).
Соблюдение этих рекомендаций позволяет гарантированно устранить DTC p0340 ниссан на Almera, Murano, X-Trail, Teana, Primera, Qashqai, Note, March, Sunny и других моделях Nissan.
