Ошибка P0340 – Неисправность датчика положения распредвала: причины, симптомы и ремонт
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Ошибка P0340 Банк 1
Что означает ошибка P0340?
Код P0340 указывает на проблему в цепи датчика положения распределительного вала (ДПРВ, Camshaft Position Sensor, CMP) . Этот датчик играет ключевую роль в системе управления двигателем, синхронизируя работу форсунок и зажигания.
Датчик распредвала установлен в головке блока цилиндров двигателя. Он считывает положение распределительного вала, и на основании этих данных блок управления определяет такт впуска на каждом цилиндре и переходит на фазированный впрыск топлива. Фазированный впрыск топлива означает что форсунка впрыскивает топливо в каждый цилиндр одни раз за один такт двигателя. Это влияет на экономичность двигателя и его динамические характеристики. В случае когда блок управления не получает сигнальные импульсы с датчика положения распредвала, то от переходит на параллельный впрыск. Параллельный впрыск топлива это когда топливная форсунка впрыскивает топливо два раза за один такт работы двигателя, этот режим менее экономичный. При неисправном датчике положения распредвала, двигатель может долго заводится.
Так же, по сигналу с датчика распредвала блок управления управляет муфтами изменения фаз газораспределения.
Как правило, в 90% случаев проблема в датчике распредвала, его замена решает проблему.
- Ошибка P0340 Причины

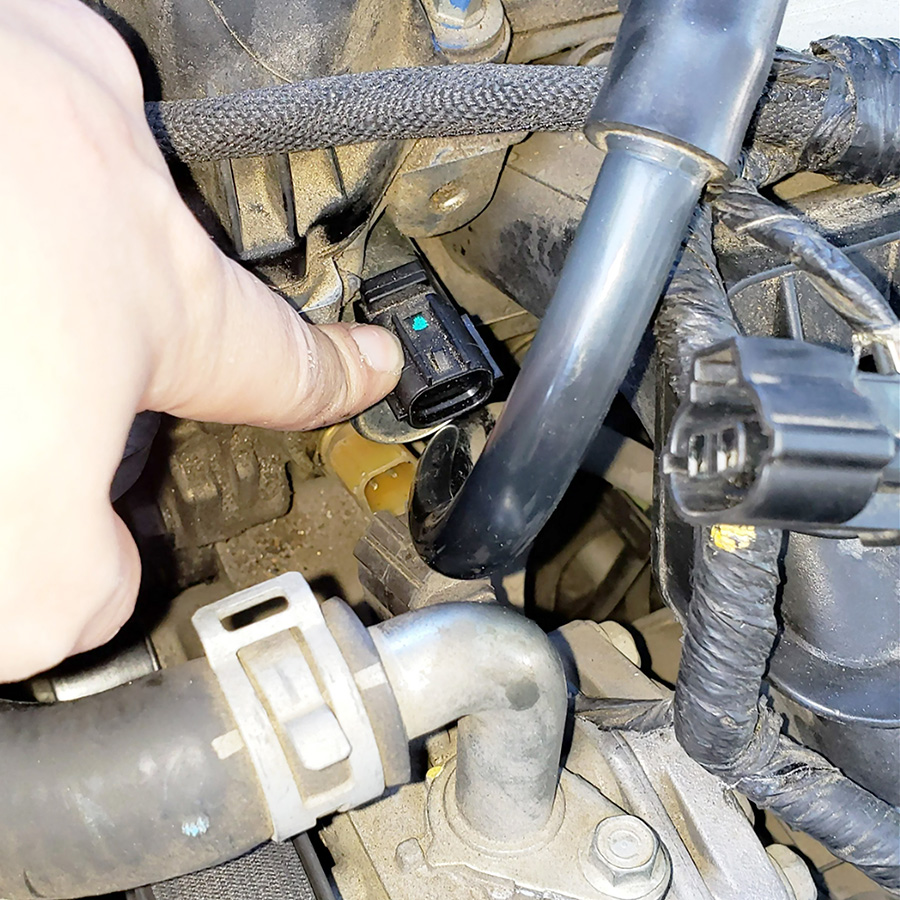

- 20210812_090401.jpg (337.04 КБ) 298 просмотров
Основные причины ошибки
1. Проблемы с самим датчиком (40% случаев)
- - Механическое повреждение корпуса
- - Внутренний обрыв обмотки
- - Загрязнение металлической стружкой
- - Естественный износ (средний срок службы 100-150 тыс. км)
2. Электрические неисправности (35%)
- - Обрыв или замыкание проводов
- - Окисление контактов в разъеме
- - Проблемы с экранированием проводов
3. Механические проблемы (20%)
- - Повреждение задающего диска на распредвале
- - Износ зубьев синхродиска
- - Люфт распредвала
4. Другие причины (5%)
- - Неисправность ЭБУ (редко)
- - Неправильный зазор между датчиком и метками
- - Сильное загрязнение маслом
Характерные симптомы
✔ Check Engine на приборной панели
✔ Трудный запуск (особенно "на горячую")
✔ Провалы мощности при разгоне
✔ Неустойчивая работа на холостом ходу
✔ Повышенный расход топлива (+10-15%)
✔ Рывки при движении
Пошаговая диагностика
1. Визуальный осмотр
1. Найдите датчик (обычно возле головки блока цилиндров )
2. Проверьте целостность корпуса
3. Осмотрите разъем и провода на предмет повреждений
2. Проверка сопротивления
1. Отсоедините разъем датчика
2. Измерьте сопротивление между контактами
3. Сравните с нормой (обычно 200-2500 Ом )
Таблица примерных значений:
| Тип датчика | Сопротивление |
| Индуктивный | 200-2500 Ом |
| Холловский | 1000-1500 Ом |
3. Проверка сигнала
1. Подключите осциллограф
2. Проверьте наличие сигнала при прокрутке стартером
3. Оцените форму и амплитуду сигнала
4. Дополнительные проверки
- - Зазор между датчиком и метками (0.5-1.5 мм)
- - Состояние задающего диска
- - Качество контактов в разъеме
️ Способы ремонта
1. Замена датчика (рекомендуемый способ)
1. Выберите оригинальный или качественный аналог
2. Очистите посадочное место
3. Установите с правильным зазором
4. Сбросьте ошибку сканером
2. Ремонт проводки
- - Замените поврежденные провода
- - Очистите контакты
- - Заизолируйте соединения
3. Другие меры
- - Очистка задающего диска
- - Замена уплотнительного кольца (если подтекает масло)
- - Проверка меток ГРМ
Профилактика и советы
✔ Регулярно меняйте масло и фильтр
✔ Избегайте механических повреждений датчика
✔ Используйте только качественные запчасти
✔ При замене проверяйте зазор
✔ Не допускайте загрязнения разъема маслом
⚖️ Последствия езды с ошибкой P0340
- - Повышенный износ двигателя
- - Потеря мощности
- - Увеличенный расход топлива
- - Проблемы с запуском
- - Возможность повреждения катализатора
Форма сигнала датчика положения распредвала
phpBB [media]
Заключение
Ошибка P0340 требует немедленного внимания , так как влияет на работу всей системы управления двигателем. В 80% случаев проблема решается заменой датчика , но перед этим стоит провести полную диагностику .
Важно: После замены датчика рекомендуется проехать 20-30 км для адаптации системы.
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
P0340 Ошибка Nissan: датчик фазы (Phase sensor, CMP)
Код неисправности DTC p0340 ниссан указывает на проблему в цепи датчика фазы (Phase sensor), который также известен как датчик положения распределительного вала (CMP — Camshaft Position Sensor). При появлении p0340 ошибка ниссан блок управления двигателем ECCS перестает получать достоверный сигнал о положении распредвала. Это делает невозможным точное определение такта сжатия в цилиндрах, в результате чего система зажигания переходит в аварийный режим с фазировкой «по умолчанию». Особенно часто с этой проблемой сталкиваются владельцы Nissan Almera, Murano, Teana, Primera, X-Trail, Qashqai, Note, March и Sunny .- DTC P0340 Ошибка Nissan
- DTC_P0340_Nissan.jpg (471.11 КБ) 124 просмотра
1. Функция датчика PHASE и условия возникновения кода P0340
Датчик фазы (Phase) устанавливается в передней части головки блока цилиндров (на передней крышке ГБЦ) и считывает положение распределительного вала. Совместно с датчиком POS (положения коленвала) он позволяет ECM точно определить, в каком цилиндре находится такт сжатия, и подать искру на нужную свечу. На большинстве Nissan используется датчик Холла или магниторезистивный тип.DTC p0340 nissan регистрируется, когда:
- — Сигнал с датчика фазы полностью отсутствует в течение заданного числа оборотов коленвала.
- — Сигнал имеет неправильную форму (например, «прилипание» к высокому или низкому уровню).
- — Сигнал не синхронизируется с сигналом датчика POS.
2. Проверка входного сигнала датчика фазы
Диагностика начинается с измерения сигнала на контактах блока ECCS. Согласно заводской документации Nissan, сигнал датчика PHASE выводится на контакты 49 и 50 блока управления.2.1. Осциллографическая проверка (рекомендуемый метод)
При помощи осциллографа проверьте форму сигнала на контактах 49 и 50 ECCS относительно массы. Исправный сигнал на работающем двигателе представляет собой прямоугольные импульсы (для датчика Холла) или переменное напряжение (для индуктивного типа). На холостых оборотах частота импульсов составляет десятки герц, амплитуда стабильна.2.2. Проверка мультиметром (напряжение)
Если осциллографа нет, можно оценить средневыпрямленное напряжение тестером.| Условие проверки | Ожидаемое напряжение (между контактами 49/50 и массой) |
|---|---|
| Проворачивание стартером (двигатель не запущен) | Прибл. 2,2 В |
| Холостой ход (обороты x.x.) | Прибл. 2,3 В |
| 2000 об/мин | Прибл. 2,5 В |
2.3. Что проверять при отклонениях
В случае неисправности проверьте следующее:- — Цепь входного сигнала от датчика до контактов 49 и 50 ECM (прозвонка на обрыв и короткое замыкание).
- — Цепь заземления датчика фазы (обычно черный провод на массу).
- — Повреждение или неплотность контактов в разъеме блока ECCS — особенно актуально для Nissan после 10 лет эксплуатации.
3. Проверка сопротивления датчика PHASE
Если напряжение и форма сигнала не соответствуют норме, необходимо измерить сопротивление самого датчика. Заводское руководство предписывает проверку при переполюсовке щупов тестера (из-за наличия внутренних диодов).- — Измерьте сопротивление между соответствующими контактами датчика, меняя полярность щупов тестера.
- — В одном направлении мультиметр должен показывать невысокое сопротивление (обычно 200-600 Ом), при смене полярности — значительно более высокое или «бесконечность». Это указывает на наличие защитного диода внутри датчика.
- — Если сопротивление в обоих направлениях одинаково (0 Ом или ∞) — датчик неисправен.
4. Распространенные причины P0340 на разных моделях Nissan
4.1. Неисправность самого датчика фазы
Это самая частая причина. Датчик подвергается нагреву от двигателя и вибрациям. Со временем чувствительный элемент деградирует. На p0340 ниссан альмера и p0340 ниссан примера датчик фазы часто выходит из строя после 100-120 тыс. км пробега.4.2. Загрязнение или механические проблемы
На p0340 ниссан x trail t30 и p0340 ниссан мурано датчик фазы расположен в передней части ГБЦ. Масляные отложения, продукты износа ГРМ или металлическая стружка могут оседать на торце датчика, нарушая зазор между ним и задающим диском на распредвале. Также возможен износ самого задающего диска (редко).4.3. Проблемы с реле питания и проводкой
Датчик фазы получает питание через реле катушек зажигания и реле ECCS. Предохранители на 10А и 15А в цепи батареи. Если реле подгорело или имеет окисленные контакты, напряжение питания датчика будет просаживаться, вызывая p0340 ошибка ниссан альмера классик или p0340 ниссан теана без явных признаков обрыва.5. Последствия ошибки P0340: можно ли ехать?
P0340 ошибка ниссан x trail и аналогичные коды не являются мгновенно критическими для безопасности, но движение с такой ошибкой крайне нежелательно.- — ECM переходит в аварийный режим «синхронизация по датчику POS». Впрыск и зажигание происходят по умолчанию, что увеличивает расход топлива и снижает мощность.
- — Возможны затрудненный запуск (особенно на горячую), плавающие холостые обороты, рывки при разгоне.
- — Если датчик фазы полностью отказывает, двигатель может не запуститься вовсе, так как ECM не сможет определить момент впрыска.
6. Снятие и установка датчика PHASE
Датчик фазы доступен спереди двигателя, со стороны передней крышки головки цилиндров. На большинстве Nissan (включая p0340 ниссан кашкай и p0340 ниссан t30) процедура одинакова.6.1. Порядок снятия
- 1. Отсоедините разъем датчика. Нажмите на фиксатор и аккуратно потяните.
- 2. Открутите крепежный болт датчика. Момент затяжки при установке — 7,2 ~ 10,8 Н·м (0,73 ~ 1,1 кгс·м), не превышайте.
- 3. Извлеките датчик. На некоторых моделях (Nissan March, Micra) датчик может сидеть на кольцевом уплотнении — слегка покачайте его.
6.2. Установка и критические замечания
Перед установкой нового датчика обязательно выполните следующие требования. Нарушение любого из пунктов ведет к повторному появлению код ошибки p0340 ниссан.- — Перед установкой убедитесь, что нет загрязнения на фланце и кольцевом уплотнении датчика, а также на его установочном месте на блоке цилиндров. Даже мельчайшая частица грязи увеличит зазор и ослабит сигнал.
- — Не подносите к датчику намагниченные предметы. Датчик фазы (особенно на основе эффекта Холла) может выйти из строя или изменить свою калибровку под воздействием сильного магнитного поля. Храните новый датчик вдали от мощных магнитов, динамиков и электродвигателей.
- — После того как датчик полностью вставлен в блок цилиндров, затяните болт. Не используйте удлинители с большим плечом — момент затяжки мал, легко сорвать резьбу или треснуть корпус датчика.
- — При установке нового кольцевого уплотнения (если оно идет отдельно) смажьте его небольшим количеством моторного масла для облегчения входа.
7. Примеры из практики по моделям Nissan
Пример 1: Nissan Almera Classic (QG18DE)
Владелец столкнулся с p0340 ошибка ниссан альмера классик после замены масла. Диагностика показала, что на датчик попала грязь от открученного масляного фильтра (датчик расположен рядом). После снятия, очистки посадочного места и установки нового датчика ошибка ушла. Рекомендация: при замене масла закрывайте датчик фазы ветошью.Пример 2: Nissan X-Trail T30 (QR20DE)
Автомобиль не заводился на горячую, при этом холодный пуск был нормальным. Код p0340 ошибка ниссан trail t30 дизель (дизельная версия) не появлялся, но на бензиновой версии был P0340. Причина — тепловой разрыв внутри обмотки датчика. Мультиметр на холодную показывал норму, на прогретом датчике — обрыв. Замена датчика фазы решила проблему.Пример 3: Nissan Murano Z50 (VQ35DE)
P0340 ниссан мурано z50 возникал вместе с кодом P0345 (датчик фазы левого ряда). Блок ECCS регистрировал ошибки на двух датчиках одновременно. Оказалось, что реле ECCS под капотом имело подгоревший контакт. После замены реле на новый оригинал ошибки исчезли. Рекомендация: при множественных кодах по цепи фазы всегда проверяйте общее питание.Пример 4: Nissan Qashqai J10 (MR20DE)
Ниccан кашкай ошибка p0340 возникала после мойки двигателя. Вода попала в разъем датчика фазы, вызвав коррозию на пинах. Разъем был очищен контактным спреем, контакты поджаты, после чего ошибка больше не возвращалась.Пример 5: Nissan March K12 (CR12DE)
Ниссан марч трамблерный выдает ошибку p0340 — пользователи форумов писали о характерной проблеме: на March до 2005 года датчик фазы имел заводской дефект изоляции проводов в жгуте. Проводка перетиралась о кронштейн двигателя. Лечение: замена отрезка жгута с датчиком или качественное восстановление изоляции термоусадочной трубкой.Пример 6: Nissan Note E11 (HR16DE)
P0340 ошибка ниссан note часто встречается на автомобилях с вариатором. Специфическая причина: вибрации от вариатора передаются на переднюю крышку ГБЦ, со временем нарушая контакт в разъеме датчика. Рекомендация: фиксация разъема пластиковыми стяжками с дополнительной прокладкой (демпфирующей лентой).8. Дополнительные аномалии кода P0340: трамблер и бензиновые двигатели old school
Некоторые старые модели Nissan (например, Sunny с распределителем зажигания — трамблером) могут выдавать p0340 ошибка ниссан санни при проблемах не с датчиком фазы, а с внутренним датчиком Холла внутри трамблера. В таких системах сигнал фазы формируется непосредственно в распределителе. Диагностика усложняется: проверять нужно не отдельный датчик, а модуль внутри трамблера. Также ниссан санни p0340 может быть вызван изношенным валом трамблера (люфт нарушает синхронизацию).9. Заключение: алгоритм устранения P0340 на Nissan
При появлении ниссан классик ошибка p0340, ниссан микра p0340 или ошибка p0340 nissan almera n16 следуйте этому порядку:- 1. Считайте все коды. Если есть сопутствующие P0335 (POS) — сначала устраните их.
- 2. Проверьте напряжение на контактах 49 и 50 ECCS при проворачивании стартером (должно быть ~2,2 В).
- 3. Осмотрите разъем датчика и проводку на предмет повреждений, окисления, попадания воды.
- 4. Проверьте сопротивление датчика с переполюсовкой (разница показаний указывает на исправность внутреннего диода).
- 5. Проверьте реле ECCS и предохранители 10А и 15А.
- 6. При чистке посадочного места — только сухая ветошь, никакого сжатого воздуха (задувает грязь внутрь).
- 7. После замены датчика обязательно очистите код и выполните адаптацию (проверка на холостых и при 2000 об/мин до стабилизации напряжения ~2,3–2,5 В).
-
morskoj
- Site Admin
- Сообщения: 14175
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Код Р0340 ВАЗ — датчик фаз неисправен на двигателях ВАЗ
Ошибка Р0340 ВАЗ регистрируется, когда контроллер фиксирует непериодический характер импульсов датчика положения распределительного вала. В отличие от ДПКВ, датчик фаз не критичен для запуска: при его отказе ЭБУ переходит с фазированного впрыска на попарно-параллельный, и двигатель продолжает работать. Однако запуск становится более долгим, так как контроллеру требуется больше оборотов коленвала для синхронизации.- Схема подключения Датчик фаз (датчик распредвала) на ВАЗ
- DTC_P0340_VAZ_LADA_1.jpg (88.3 КБ) 45 просмотров
1. Условия регистрации и реакция системы
- Коленчатый вал проворачивается, сигнал ДПКВ в норме.
- Последовательность импульсов датчика фаз имеет непериодический характер — пропуски, лишние импульсы, плавающая фаза.
2. Можно ли продолжать движение?
Допустимо. Двигатель работает с незначительным увеличением расхода топлива и чуть более долгим запуском. Эксплуатация без датчика фаз не наносит вреда мотору.3. Диагностика
3.1 Проверка наличия кода
- Считать коды сканером, убедиться, что кроме Р0340 нет сопутствующих ошибок по проводке.
- Стереть код, запустить двигатель. Если код возвращается немедленно — неисправность постоянная. Если через несколько циклов — непостоянная.
3.2 Проверка соединения датчика со жгутом
- Осмотреть разъем датчика фаз на целостность замков, отсутствие окислов и грязи.
- Проверить контакты колодки на плотность сочленения.
- Осмотреть разъем контроллера на отсутствие поврежденных пинов.
3.3 Проверка датчика
- Наиболее простой метод — заменить на заведомо исправный и проверить, возвращается ли код.
- Датчик Холла проверяется осциллографом: должны быть четкие прямоугольные импульсы без дребезга.
- Проверить питание датчика (обычно +12 В) и массу на колодке жгута.
4. Типичные причины
- Загрязнение торца датчика маслом через изношенный сальник распредвала.
- Ослабление крепления датчика — увеличенный зазор до задающего штифта или зубчатого венца.
- Перетирание проводов жгута в месте изгиба у разъема.
- Внутренний обрыв или деградация чувствительного элемента датчика.
После устранения неисправности код сбросить сканером. Контрольный запуск должен происходить без задержки. Отсутствие кода после двух драйв-циклов подтверждает исправность цепи.
- P0340 ошибка ВАЗ
- DTC_P0340_VAZ_LADA_2.jpg (188.34 КБ) 45 просмотров
