Ошибка P0136: Датчик кислорода 2, банк 1 – неисправность цепи

Код неисправности P0136 с формулировкой «Неисправность цепи датчика кислорода 2, банк 1» (O2 Sensor Circuit Malfunction Bank 1 Sensor 2) указывает на проблему в цепи второго кислородного датчика. Эта ошибка распространена на автомобилях Ford, Opel, Renault, Toyota и других марок. Неисправность электрической цепи второго датчика кислорода это довольно частая ошибка двигателя, и вот почему:

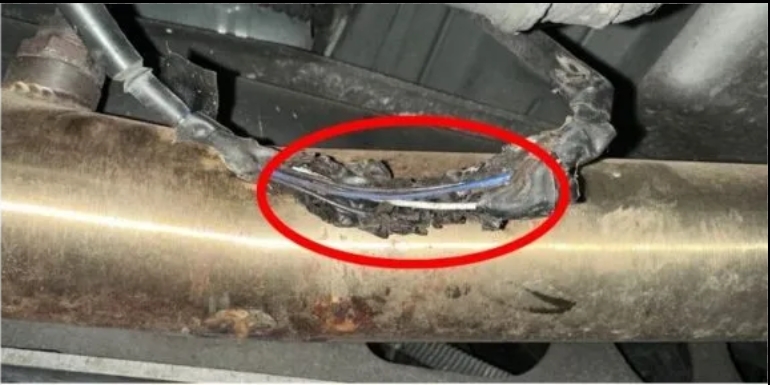

Второй датчик кислорода расположен дальше первого датчика, после нейтрализатора, и жгут проводов второго датчика кислорода проходит рядом с горячим нейтрализатором, и в большинстве случаев, данная ошибка связана с оплавлением проводки второго датчика кислорода.

Ошибка P0136: Неисправность цепи датчика кислорода 2, банк 1 - диагностика и ремонт на Ford, Opel, Renault


Что означает ошибка P0136?

Второй кислородный датчик (B1S2 - Bank 1 Sensor 2) расположен после каталитического нейтрализатора. Его основная задача - контролировать эффективность работы катализатора, а не участвовать в регулировании топливно-воздушной смеси.
Ошибка P0136 возникает, когда ЭБУ обнаруживает:

• - Неисправность в электрической цепи датчика

• - Выход сигнала за допустимые пределы

• - Отсутствие ожидаемой активности датчика

• - Несоответствие показаний первого и второго датчиков

Причины возникновения ошибки P0136

Основные причины:

1. Неисправность второго кислородного датчика - естественный износ
2. Обрыв или короткое замыкание в проводке
3. Повреждение разъема датчика - окисление, коррозия
4. Неисправность нагревательного элемента датчика
5. Проблемы с каталитическим нейтрализатором
6. Высокое сопротивление в цепи питания
7. Механическое повреждение датчика или проводов

Симптомы неисправности

• - Загорается лампа Check Engine

• - Незначительное увеличение расхода топлива

• - Ухудшение динамических характеристик

• - Повышенный уровень выбросов вредных веществ

• - Нестабильная работа двигателя на холостых оборотах

Диагностика и устранение ошибки P0136

Порядок диагностики:

1. Визуальный осмотр:

• - Проверка состояния датчика и разъема

• - Осмотр проводки на предмет повреждений

• - Проверка целостности проводов

2. Проверка напряжения:

• - Измерение напряжения на контактах датчика

• - Проверка опорного напряжения

• - Проверка массы

3. Диагностика сканером:

• - Наблюдение за показаниями датчика

• - Сравнение показаний первого и второго датчиков

• - Проверка кодов сопутствующих ошибок

4. Проверка сопротивления:

• - Измерение сопротивления нагревательного элемента

• - Проверка целостности цепи

Методы устранения:

1. Замена второго кислородного датчика
2. Ремонт проводки - при обнаружении повреждений
3. Очистка контактов разъема
4. Замена разъема при повреждении
5. Проверка состояния катализатора

Особенности для конкретных моделей

Ford Focus/Mondeo:

• - Частая причина - выход из строя датчика

• - Рекомендуется проверять состояние проводки

• - Возможны проблемы с разъемом

Opel Astra:

• - Характерен износ датчика после 80-100 тыс. км

• - Стоит проверить состояние катализатора

• - Возможны проблемы с качеством датчиков

Renault (Logan, Duster, Megane):

• - Часто требуется замена датчика

• - Проверить состояние разъема

• - Обратить внимание на проводку

Toyota/Lexus:

• - Возможен обрыв в жгуте проводов

• - Стоит проверить контакты

• - Характерны проблемы с коррозией

Процедура замены датчика

1. Прогрейте двигатель - для легкого откручивания
2. Отсоедините разъем датчика
3. Аккуратно открутите датчик специальным ключом
4. Установите новый датчик
5. Подключите разенос
6. Очистите ошибку из памяти ЭБУ

Важные замечания

• - Второй датчик не влияет на состав смеси

• - Ошибка P0136 не приводит к значительному увеличению расхода топлива

• - Замена датчика требуется только при подтверждении его неисправности

• - Перед заменой обязательно проверьте состояние проводки и разъема

Профилактика возникновения ошибки

• - Использование качественного топлива

• - Регулярное техническое обслуживание

• - Своевременная замена воздушного фильтра

• - Избегание механических повреждений датчика

Последствия игнорирования ошибки

• - Незначительное увеличение расхода топлива

• - Повышенный уровень вредных выбросов

• - Возможность повреждения катализатора

• - Нестабильная работа двигателя

Ошибка P0136 не является критической для работы двигателя, но требует внимания для поддержания автомобиля в исправном состоянии и соответствия экологическим нормам.
Рекомендация: Диагностику следует начинать с проверки состояния разъема и проводки, так как это часто решает проблему без замены датчика.

Следующая ошибка двигателя: P0137 Ошибка - Низкое напряжение датчика кислорода 2, банк 1 - причины и ремонт на Mitsubishi, Nissan, Chevrolet

[morskoj]

Код Р0136 ВАЗ — датчик кислорода после нейтрализатора неисправен на двигателях ВАЗ

Р0136 ВАЗ


Ошибка Р0136 ВАЗ относится к диагностическому датчику кислорода, установленному после каталитического нейтрализатора. В отличие от управляющего датчика, который активно участвует в коррекции топливоподачи, диагностический датчик выполняет контрольную функцию: он оценивает эффективность работы нейтрализатора. Если нейтрализатор исправен, он сглаживает пульсации состава отработавших газов, и сигнал диагностического датчика становится относительно стабильным. Код Р0136 фиксируется контроллером, когда сигнал этого датчика по форме совпадает с сигналом управления нагревателем, что однозначно указывает на электрическое замыкание между двумя независимыми цепями внутри датчика, его разъема или жгута.

1. Условия регистрации и электрическая природа дефекта

Диагностический датчик кислорода конструктивно аналогичен управляющему и также содержит нагревательный элемент. Сигнальная цепь и цепь управления нагревателем электрически развязаны. Когда между ними возникает паразитное соединение, импульсы ШИМ-регулятора нагревателя проникают в сигнальную линию. Контроллер анализирует форму напряжения на сигнальном входе и сравнивает ее с формой управляющих импульсов нагревателя. Если эти формы совпадают, делается однозначный вывод о замыкании.

1.1 Критерии занесения кода в память

Алгоритм регистрации ошибки Р0136 ВАЗ построен на двух условиях, которые должны выполниться одновременно:

• Двигатель проработал промежуток времени, длительность которого зависит от температуры охлаждающей жидкости при запуске — от 1,5 до 30 минут. Максимальная выдержка в полчаса задана для холодного пуска в сильный мороз, когда прогрев выпускного тракта до рабочей температуры требует значительного времени.

• Сигнал ДДК повторяет по форме сигнал управления нагревателем. Это ключевой диагностический признак, указывающий на замыкание цепи выходного сигнала на цепь управления нагревателем.

Сигнальная лампа загорается через 2 драйв-цикла после возникновения кода неисправности.

2. Можно ли продолжать движение?

При активном коде Р0136 ВАЗ контроллер теряет возможность оценивать состояние нейтрализатора, однако сама топливоподача продолжает корректироваться по управляющему датчику, если тот исправен. Движение своим ходом допустимо и безопасно для двигателя. Однако неисправность цепи диагностического датчика маскирует отказ нейтрализатора, поэтому затягивать с ремонтом не следует: если нейтрализатор действительно выйдет из строя, водитель не узнает об этом по приборной панели, пока не появятся вторичные признаки вроде потери мощности из-за забитых сот.

3. Пошаговая диагностика по заводской методике

Технологическая карта предписывает три последовательных этапа, позволяющих отделить дефект датчика от дефекта проводки и от проблем с топливовоздушной смесью.

3.1 Проверка значения напряжения выходного сигнала ДДК

Первым шагом с помощью прибора ДСТ-2М в режиме потоковых данных снимаются показания диагностического датчика. Оператор должен знать опорные значения: напряжение на контакте «А» непрогретого диагностического датчика кислорода равно 450 мВ. Это то же самое опорное напряжение, что и у управляющего датчика.

После прогрева нейтрализатора и выхода системы на рабочий режим для прогретого датчика напряжение сигнала при работе в режиме обратной связи, на частичных нагрузках и при исправном нейтрализаторе изменяется в диапазоне от 590 до 750 мВ. Этот диапазон существенно уже, чем у управляющего датчика, и смещен в богатую область. Причина в том, что исправный нейтрализатор окисляет несгоревшие углеводороды, и остаточный кислород в выхлопе стабильно низок.

Если напряжение ДДК скачет синхронно с импульсами нагревателя, либо его поведение хаотично и не коррелирует с режимом работы двигателя, факт наличия электрической неисправности подтвержден.

3.2 Проверка наличия постоянной неисправности

На этом этапе определяется, является ли замыкание устойчивым или перемежающимся. Двигатель запускается и прогревается до рабочей температуры. Оператор наблюдает за параметром USHK (напряжение диагностического датчика) на экране ДСТ-2М в течение нескольких минут. Если сигнал постоянно повторяет форму импульсов нагревателя, неисправность носит постоянный характер, и поиск ведется стандартными методами. Если же искажения сигнала возникают периодически, особенно при вибрации или изменении температуры моторного отсека, следует сосредоточиться на проверке контактов и жгута.

3.3 Проверка исправности датчика

Третий этап локализует источник замыкания. Разъем диагностического датчика отсоединяется. Мультиметр переводится в режим измерения сопротивления. Проверяется наличие проводимости между сигнальным контактом датчика и контактами нагревателя. Любое конечное сопротивление (особенно ниже 1 МОм) свидетельствует о внутреннем замыкании. Такой датчик ремонту не подлежит и заменяется.

Дополнительно проверяется сопротивление между каждым из контактов датчика и его металлическим корпусом. Наличие проводимости говорит о внутреннем пробое изоляции. Также мультиметром в режиме омметра измеряется сопротивление нагревателя — оно должно находиться в пределах 2–10 Ом.

Если сам датчик исправен, а замыкание присутствует, дефект находится в жгуте проводов. Сигнальный провод и провод управления нагревателем прозваниваются на предмет короткого замыкания между собой. Проверка выполняется при отключенных разъемах датчика и ЭБУ.

4. Практические особенности ремонта и дополнительная диагностическая информация

Заводская документация отдельно выделяет две причины непостоянного характера, которые могут вызывать код Р0136 ВАЗ без классического электрического замыкания.

Первая — неправильная трасса жгута проводов. Предписание однозначно: убедиться в том, что отвод к датчику не касается элементов системы выпуска отработавших газов. На ВАЗ 2110–2112, Калине и Приоре жгут диагностического датчика проложен под днищем автомобиля в зоне прохождения приемной трубы и нейтрализатора. Если пластиковые фиксаторы жгута сломаны, провода провисают и ложатся на горячую поверхность выпуска. Изоляция плавится, и соседние провода свариваются между собой. При остывании контакт может временно пропадать, что создает картину непостоянной неисправности.

Вторая — переобедненный состав топливовоздушной смеси. Диагностическая информация прямо указывает: если смесь хронически бедная, сигнал диагностического датчика может вести себя нештатно. В таком случае предписывается провести диагностику системы топливоподачи по карте А-6. Возможные причины обеднения: подсос неучтенного воздуха во впускной коллектор, забитый топливный фильтр, низкое давление в топливной рампе из-за износа бензонасоса или засорения сетки.

На ВАЗ 2114 8-клапанных модификациях встречался характерный дефект: жгут диагностического датчика проложен рядом с тросом ручного тормоза, и при активном пользовании стояночным тормозом трос перетирает изоляцию проводов. Сигнальный провод замыкается на провод нагревателя, и код Р0136 регистрируется именно после поездок, в которых часто использовался ручник.

На Калине с 16-клапанным двигателем наблюдалась ситуация, когда вода и грязь с дороги забрасывались на разъем диагностического датчика. Влага в колодке создавала проводящий мостик между контактами сигнала и нагревателя. Ошибка появлялась в сырую погоду и пропадала в сухую. Лечение — очистка разъема, просушка и герметизация силиконовой смазкой.

После устранения неисправности код стирается сканером. Контрольная проверка выполняется на прогретом двигателе при движении с частичной нагрузкой. Напряжение ДДК (USHK) должно стабилизироваться в диапазоне 590–750 мВ и не повторять форму управляющих импульсов. Отсутствие повторной регистрации кода в течение двух драйв-циклов подтверждает успешное завершение ремонта.
