Ошибка P0133: Датчик О2 В1 S1 имеет медленный отклик на обогащение/обеднение

Что означает ошибка P0133?

Передний кислородный датчик (B1S1 - Bank 1 Sensor 1) должен быстро реагировать на изменения содержания кислорода в отработавших газах. В норме время отклика датчика должно составлять менее 100-150 миллисекунд.

Ошибка P0133 возникает, когда ЭБУ фиксирует, что:

• Время перехода сигнала от бедной смеси к богатой превышает допустимое

• Амплитуда сигнала недостаточна для правильного определения состава смеси

• Датчик слишком медленно реагирует на изменения режимов работы двигателя

Причины возникновения ошибки P0133

Основные причины:

• Износ кислородного датчика - естественное старение (пробег более 80-100 тыс. км)

• Загрязнение датчика:
  • Продуктами сгорания масла
  • Антифризом в выхлопных газах
  • Низкокачественным топливом
  • Сажей из-за богатой смеси

• Проблемы с топливной системой:
  • Низкое давление топлива
  • Загрязненные топливные форсунки
  • Неисправность регулятора давления топлива

• Подсос воздуха во впускном тракте:
  • Неплотности в соединениях
  • Трещины в патрубках
  • Износ прокладок

• Проблемы с системой зажигания:
  • Износ свечей зажигания
  • Неисправность катушек зажигания
  • Пробой высоковольтных проводов

• Электрические проблемы:
  • Плохой контакт в разъеме датчика
  • Коррозия контактов
  • Повреждение проводки

Симптомы неисправности

• Загорается лампа Check Engine

• Неустойчивая работа двигателя на холостом ходу

• Повышенный расход топлива (на 10-20%)

• Ухудшение динамики разгона

• Провалы при нажатии на педаль газа

• Нестабильные обороты при прогреве

Диагностика и устранение ошибки P0133

Порядок диагностики:

Визуальный осмотр:

• Проверка состояния разъема датчика

• Осмотр проводки на предмет повреждений

• Проверка целостности патрубков

Анализ данных сканером:

• Наблюдение за графиком работы датчика

• Проверка времени отклика

• Анализ корректировок топливоподачи

Проверка системы питания:

• Измерение давления топлива

• Проверка состояния топливного фильтра

• Диагностика форсунок

Проверка на подсос воздуха:

• Обработка соединений специальным спреем

• Проверка дымогенератором

Методы устранения:

• Очистка датчика специальным средством

• Замена кислородного датчика при износе

• Чистка топливной системы

• Замена топливного фильтра

• Устранение подсоса воздуха

• Замена свечей зажигания

• Очистка контактов и восстановление проводки

Особенности для конкретных моделей автомобилей

Lada Vesta/Granta/Priora:

• Частая причина - загрязнение датчика

• Рекомендуется проверять герметичность впускного тракта

• Возможны проблемы с качеством топлива

Hyundai (Accent, Tucson):

• Характерен износ датчика после 100 тыс. км

• Стоит проверить состояние воздушного фильтра

• Возможны проблемы с топливным насосом

Chevrolet (Cruze, Lacetti):

• Часто требуется замена датчика

• Проверить давление в топливной системе

• Обратить внимание на состояние форсунок

Renault (Duster, Logan):

• Возможен подсос воздуха

• Стоит проверить вакуумные шланги

• Характерны проблемы с соединениями

Профилактика возникновения ошибки P0133

• Использование качественного топлива

• Своевременная замена воздушного фильтра

• Регулярное обслуживание топливной системы

• Проверка состояния свечей зажигания

• Избегание коротких поездок на непрогретом двигателе

Последствия игнорирования ошибки

• Дальнейшее увеличение расхода топлива

• Нестабильная работа двигателя

• Возможность повреждения катализатора

• Ухудшение динамических характеристик

• Повышенный износ двигателя

Ошибка P0133 требует внимания, так как указывает на проблемы в системе управления двигателем. Своевременная диагностика и устранение неисправности помогут восстановить нормальную работу двигателя и избежать повышенного расхода топлива.

Рекомендуется начинать диагностику с проверки состояния датчика и его подключения, затем проверить систему на подсос воздуха, и только после этого принимать решение о замене кислородного датчика.

Код Р0133 ВАЗ — цепь датчика кислорода до нейтрализатора, медленный отклик на изменение состава смеси на двигателях ВАЗ (ЛАДА)

Ошибка Р0133 ВАЗ занимает особое место в системе самодиагностики, поскольку указывает не на электрический обрыв или короткое замыкание, а на деградацию динамических характеристик управляющего датчика кислорода. Контроллер не просто измеряет напряжение, а анализирует частоту переключения сигнала. Если датчик перестает успевать отражать реальные изменения состава смеси, топливная коррекция становится запаздывающей, что ведет к провалам при разгоне и увеличению токсичности выхлопа. Данный код является прямым показанием к замене датчика, но только после исключения механических дефектов выпускного тракта и проводки.

1. Условия регистрации и физический смысл неисправности

Исправный циркониевый датчик кислорода в режиме замкнутой петли переключается между состояниями «бедно» и «богато» с определенной периодичностью. Контроллер отслеживает время каждого полного цикла переключения и сравнивает его с эталонным значением. Если датчик стареет, его керамический элемент покрывается отложениями, и скорость диффузии кислорода падает. Сигнал становится вялым, период переключения затягивается.

1.1 Полный перечень критериев занесения кода

Алгоритм регистрации Р0133 сложнее, чем у других кислородных кодов, и требует одновременного соблюдения целого ряда условий, исключающих ложную диагностику:

• Фильтрованная величина периода переключения сигнала УДК больше 25 секунд. Это главный критерий — время, за которое сигнал совершает полный цикл от бедной смеси к богатой и обратно, превышает 25 секунд (норма — доли секунды).

• Значение счетчика превышений периода сигнала УДК больше 7. Контроллер не реагирует на единичное замедление, а ждет накопления статистики.

• Отсутствуют коды неисправностей, способные повлиять на работу датчика: Р0135, Р0136, Р0340, Р0342, Р0343, Р0441, Р0560, Р0562, Р0563, Р1410, Р1425, Р1426.

• Управление топливоподачей осуществляется в режиме обратной связи по сигналу УДК (флаг B_LR = «Да»).

• Расчетная температура нейтрализатора больше 450 °C (прибором ДСТ-2М не отображается, но контроллер ведет вычисление).

• Частота вращения коленчатого вала NMOT находится в диапазоне от 1440 до 2880 об/мин.

• Значение параметра нагрузки RL находится в диапазоне от 15 до 50 %.

• Прошло более 10 секунд после выключения продувки адсорбера.

Как видно из перечня, диагностика проводится в строго определенных условиях — на частичных нагрузках, при стабильных оборотах, с прогретым нейтрализатором и без вмешательства системы улавливания паров топлива. Только при совпадении всех этих факторов медленная реакция датчика считается достоверной. Сигнальная лампа загорается через 2 драйв-цикла.

2. Можно ли продолжать движение?

При активном коде Р0133 ВАЗ контроллер может частично или полностью отключить обратную связь по управляющему датчику, перейдя на базовые топливные карты. Автомобиль сохраняет подвижность, однако эксплуатация сопряжена с перерасходом топлива и потенциальным повреждением каталитического нейтрализатора из-за неоптимального состава смеси. Движение до места ремонта своим ходом допустимо, но откладывать замену датчика на длительный срок не рекомендуется.

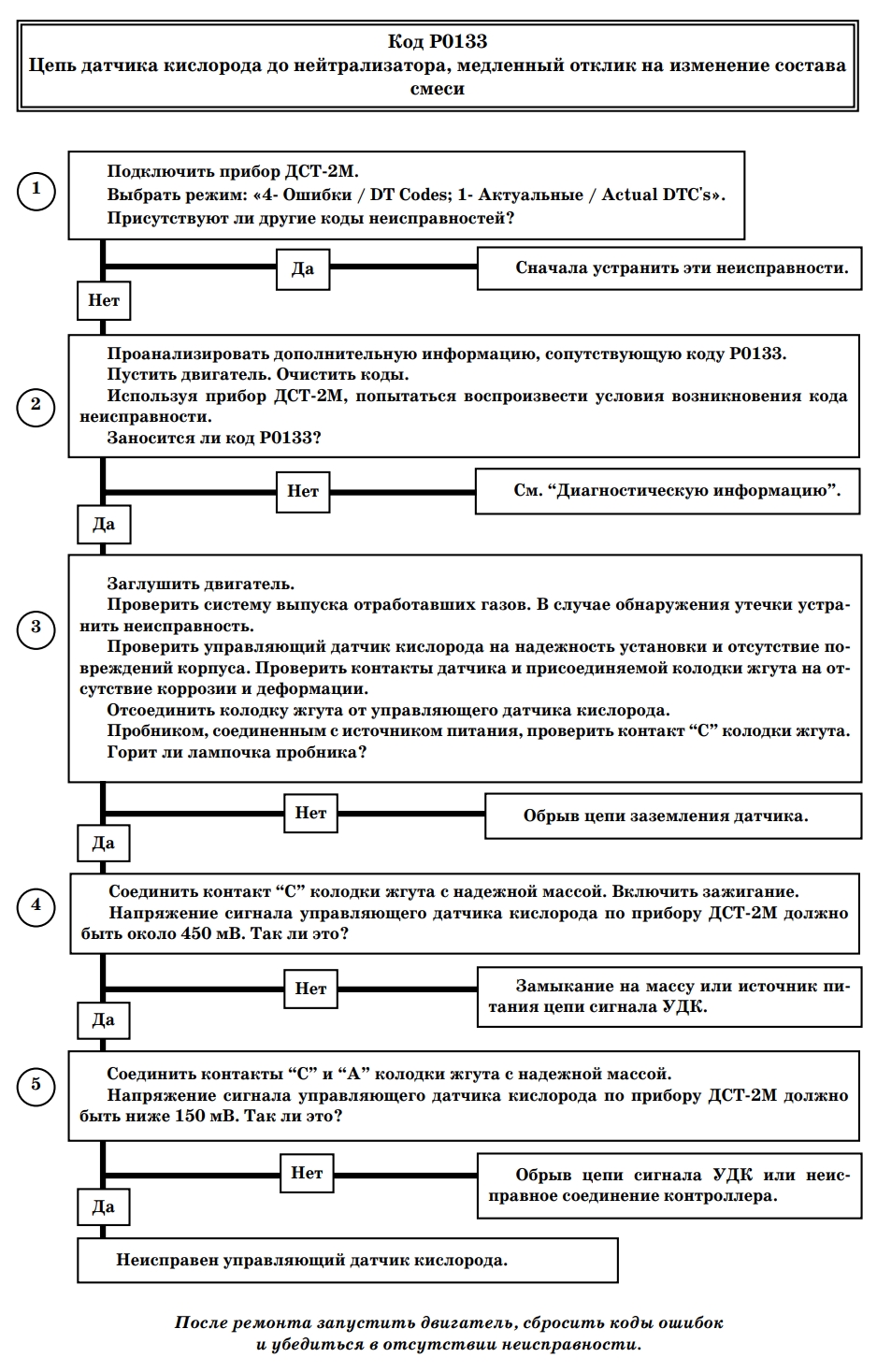

3. Пошаговая диагностика по заводской карте проверок

Технологическая карта содержит пять последовательных этапов. Перескакивание через любой из них может привести к ошибочной замене исправного датчика и повторному возникновению кода.

3.1 Проверка наличия других неисправностей

Первый шаг — считывание всех сохраненных кодов из памяти ЭБУ. Наличие любого из перечисленных выше сопутствующих кодов (Р0135, Р0136, Р0340–Р0343, Р0441, Р0560–Р0563, Р1410, Р1425, Р1426) блокирует диагностику Р0133. Эти коды указывают на неисправности, которые сами по себе способны исказить сигнал датчика или нарушить состав смеси. Если они присутствуют, сначала устраняют их, затем стирают память и проверяют, возвращается ли Р0133.

3.2 Проверка наличия постоянной неисправности

На этом этапе оператор определяет, является ли медленный отклик устойчивым дефектом или плавающим. С помощью ДСТ-2М в режиме потоковых данных наблюдают за переключениями сигнала УДК на прогретом двигателе при удержании оборотов около 2000–2500 об/мин. Если период переключения стабильно затянут, неисправность постоянная. Если сигнал то нормальный, то замедляется — неисправность непостоянного характера, и поиск должен быть направлен на контакты и проводку.

3.3 Проверка выпускной системы и цепи заземления датчика

Это критически важный этап, позволяющий отличить дефект датчика от механической проблемы. Проверяется возможность возникновения кода вследствие неисправности в системе выпуска или нарушения контакта, проверяется цепь заземления датчика.

Подсос воздуха в выпускной коллектор или приемную трубу перед датчиком приводит к тому, что в отработавшие газы попадает атмосферный кислород. Датчик фиксирует обеднение, контроллер добавляет топливо, смесь становится богатой, датчик переключается в «богато», но из-за постоянного подсоса переход в «бедно» затягивается. Период переключения увеличивается, и регистрируется Р0133. Осмотр выпускного тракта на предмет трещин, прогара прокладок и неплотностей соединений обязателен.

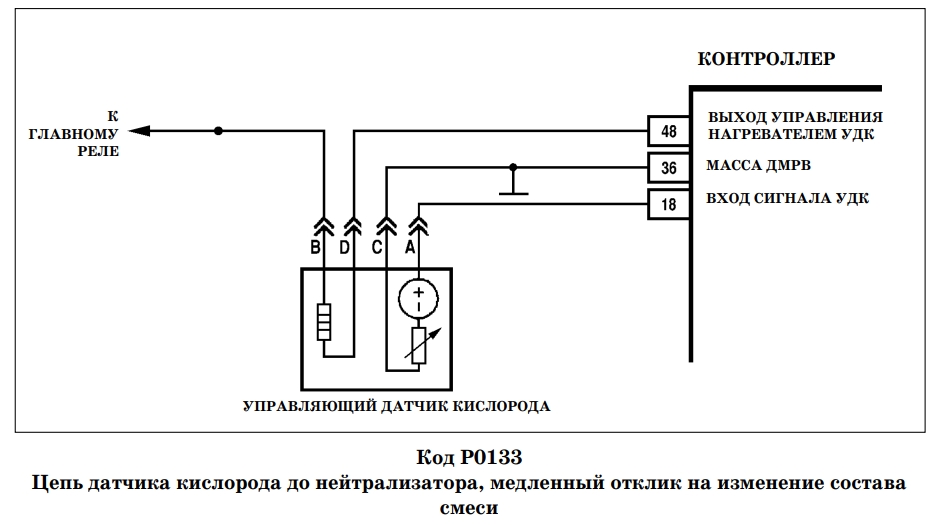

Одновременно проверяется качество заземления датчика. Управляющий датчик кислорода на ВАЗ имеет отдельную цепь заземления, идущую на контроллер. Плохой контакт в этой цепи добавляет паразитное сопротивление, которое искажает форму сигнала. Проверка проводится мультиметром: измеряется падение напряжения между корпусом датчика и минусовой клеммой АКБ при работающем двигателе. Значение должно быть минимальным (менее 0,1 В).

3.4 Проверка исправности цепи выходного сигнала датчика

Данный этап включает в себя осмотр и инструментальный контроль. Заводская диагностическая информация прямо предписывает: осмотреть разъемы датчика и контроллера, колодки жгута на полноту и правильность сочленения, повреждения замков, наличие поврежденных контактов и качество соединения контактов с проводом.

Разъем датчика отсоединяется и визуально проверяется на отсутствие окислов, коррозии и ослабших клемм. Затем мультиметром измеряется опорное напряжение на сигнальном контакте колодки при включенном зажигании — должно быть 450 мВ. Отклонения говорят о проблемах в проводке.

3.5 Динамическая проверка жгута и контактов

Пятый этап направлен на выявление непостоянных дефектов. Диагностическая информация указывает: проверить жгут на наличие повреждений. Если жгут внешне в норме, пошевелить соответствующие колодку и жгут, одновременно наблюдая за показаниями прибора ДСТ-2М.

Оператор запускает двигатель, выводит на экран ДСТ-2М параметр USVK или период переключения и вручную прощупывает, изгибает и слегка натягивает жгут проводов от датчика до контроллера. Если в момент манипуляции с определенным участком жгута период переключения резко меняется или сигнал пропадает — место дефекта локализовано. Чаще всего плавающий контакт обнаруживается в районе разъема датчика, где провода подвержены постоянной вибрации и термическим нагрузкам.

4. Практические случаи и ремонтные рекомендации

Опыт эксплуатации автомобилей ВАЗ показывает, что код Р0133 ВАЗ в подавляющем большинстве случаев вызывается естественным старением датчика кислорода. Ресурс циркониевого датчика на отечественных моторах, особенно при использовании топлива с повышенным содержанием серы и присадок, редко превышает 80–100 тысяч километров. После этого пробега скорость переключения падает ниже допустимого порога, и появляется ошибка.

На ВАЗ 2110–2112 с двигателями 1.5 л частой причиной медленного отклика является подсос воздуха через треснувшую гофру приемной трубы. Гофра со временем прогорает, и перед датчиком образуется зона разбавления выхлопных газов. Замена гофры или приемной трубы в сборе восстанавливает нормальную работу датчика без его замены, если он еще не выработал ресурс.

На Калине и Приоре встречается ситуация, когда код Р0133 появляется после замены датчика на дешевый неоригинальный аналог. Характеристики переключения такого датчика могут не соответствовать ожидаемым контроллером, и даже новый датчик расценивается как медленный. Рекомендация однозначна: использовать датчики, рекомендованные заводом-изготовителем, с правильным каталожным номером.

Интересен случай из практики: на ВАЗ 2114 код Р0133 появлялся только при движении по трассе на скорости 90–100 км/ч, а в городе отсутствовал. Причина была в незначительном повреждении изоляции сигнального провода внутри жгута. На высокой скорости встречный поток воздуха охлаждал жгут, изоляция сжималась, и оголенный провод касался экрана, создавая утечку сигнала. Дефект был найден только при продувке жгута холодным воздухом из баллончика при одновременном наблюдении за сканером.

После замены датчика или устранения неисправности проводки код удаляется, и выполняется контрольная поездка. На прогретом моторе при удержании 2000–2500 об/мин сигнал УДК должен активно переключаться с частотой не менее одного полного цикла в 1–2 секунды. Если период переключения сократился до нормы и код не возвращается в течение двух драйв-циклов, ремонт завершен успешно.
