Ошибка P0134: Датчик кислорода 1, банк 1 – отсутствие отклика

Код неисправности P0134 с формулировкой «Отсутствие активности цепи датчика кислорода 1, банк 1» (O2 Sensor B1 S1 Circuit No Activity Detected) указывает на полное отсутствие сигнала от первого кислородного датчика. Эта ошибка распространена на автомобилях ВАЗ, Kia, Mazda, Hyundai, Chevrolet и других марок.
Блок управления двигателем постоянно контролирует уровень входящего сигнала от датчика кислорода. Данная ошибка записывается в память блока управления когда происходит переход работы системы в режим "закрытой петли" то есть режим регулирования топливоподачи с обратной связью по датчику кислорода, и в данном случае, блок управления не регистрирует изменение сигнала от датчика кислорода при изменении времени впрыска. Другими словами, блок управления изменяет количество подаваемого топлива в двигатель, а датчик кислорода никак на это не реагирует.

Ошибка P0134: Отсутствие отклика датчика кислорода B1 S1 - причины и ремонт на ВАЗ, Kia, Mazda, Hyundai


Что означает ошибка P0134?

Передний кислородный датчик (B1S1 - Bank 1 Sensor 1) должен генерировать сигнал в диапазоне 0.1-0.9V в зависимости от содержания кислорода в отработавших газах.
Ошибка P0134 возникает, когда ЭБУ неdetects detects никакого сигнала от датчика в течение определенного времени (обычно 2-5 минут работы двигателя). Это означает, что датчик:

• - Не вырабатывает сигнал вообще

• - Сигнал отсутствует полностью

• - Цепь датчика разомкнута

Причины возникновения ошибки P0134

Основные причины:

1. Обрыв цепи питания датчика - наиболее частая причина
2. Неисправность нагревателя лямбда-зонда (обычно сопровождается ошибкой P0135)
3. Полный выход из строя датчика - внутреннее повреждение
4. Обрыв или короткое замыкание в сигнальной цепи
5. Проблемы с разъемом датчика:

• - Окисление контактов

• - Разъем не подключен

• - Повреждение разъема

6. Низкое напряжение в бортовой сети
7. Неисправность ЭБУ - крайне редко

Симптомы неисправности

• - Загорается лампа Check Engine

• - Повышенный расход топлива (на 15-25%)

• - Неустойчивая работа двигателя на холостом ходу

• - Ухудшение динамики разгона

• - Возможны пропуски зажигания

• - Нестабильные обороты при прогреве

Диагностика и устранение ошибки P0134

Порядок диагностики:

1. Визуальный осмотр:

• - Проверка подключения разъема датчика

• - Осмотр проводки на предмет повреждений

• - Проверка целостности проводов

2. Проверка напряжения:

• - Измерение напряжения на контактах датчика

• - Проверка опорного напряжения (+12V)

• - Проверка массы

3. Диагностика сканером:

• - Наблюдение за показаниями датчика

• - Проверка кодов сопутствующих ошибок

• - Анализ данных в реальном времени

4. Проверка сопротивления:

• - Измерение сопротивления нагревательного элемента

• - Проверка целостности цепи

Методы устранения:

1. Замена кислородного датчика - при подтверждении неисправности
2. Ремонт проводки - при обнаружении обрыва
3. Очистка контактов разъема
4. Замена разъема при повреждении
5. Восстановление цепи питания

Особенности для конкретных моделей

ВАЗ (Lada Vesta, Granta, Priora, Kalina):

• - Частая причина - обрыв проводки

• - Рекомендуется проверять целостность разъема

• - Возможны проблемы с качеством датчиков

Kia/Hyundai (Rio, Solaris, Accent):

• - Характерен выход из строя нагревателя

• - Стоит проверить предохранители

• - Возможны проблемы с реле

Mazda (3, 6, CX-7):

• - Часто требуется замена датчика

• - Проверить состояние проводки

• - Обратить внимание на разъем

Chevrolet (Cruze, Aveo, Lacetti):

• - Возможен обрыв в жгуте проводов

• - Стоит проверить контакты

• - Характерны проблемы с коррозией

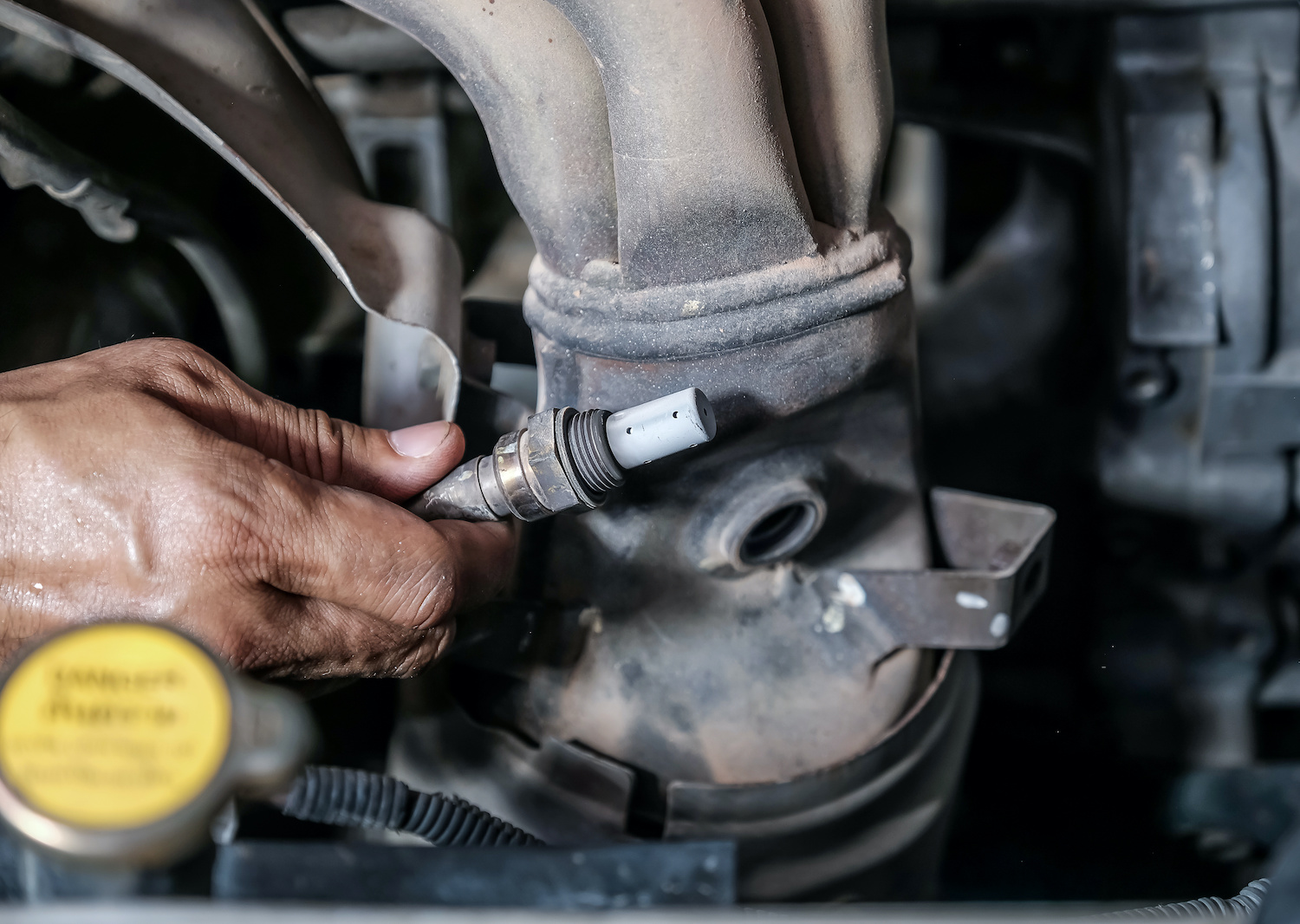

Процедура замены датчика

1. Прогрейте двигатель - для легкого откручивания
2. Отсоедините разъем датчика
3. Аккуратно открутите датчик специальным ключом
4. Установите новый датчик
5. Подключите разъем
6. Очистите ошибку из памяти ЭБУ

Профилактика возникновения ошибки

• - Использование качественных датчиков

• - Регулярная проверка состояния проводки

• - Защита разъемов от влаги

• - Своевременное обслуживание

Последствия игнорирования ошибки

• - Значительное увеличение расхода топлива

• - Нестабильная работа двигателя

• - Возможность повреждения катализатора

• - Ухудшение экологических показателей

Ошибка P0134 требует немедленного внимания, так как приводит к работе двигателя в аварийном режиме и значительному перерасходу топлива. Рекомендуется начинать диагностику с проверки подключения датчика и состояния проводки.
Важно: После замены датчика необходимо проехать 50-100 км для адаптации системы. В течение этого времени ошибка может появляться снова - это нормально.

Следующая ошибка двигателя: P0135 Ошибка – Неисправность нагревателя кислородного датчика причины и ремон

[morskoj]

Код Р0134 ВАЗ — цепь датчика кислорода до нейтрализатора неактивна на двигателях ЛАДА

Р0134 ВАЗ


Ошибка Р0134 ВАЗ относится к категории кодов, фиксирующих не обрыв или короткое замыкание, а полную функциональную несостоятельность управляющего датчика кислорода. Контроллер обнаруживает, что по истечении времени, достаточного для прогрева, сигнал датчика остается в узком среднем диапазоне, характерном для опорного напряжения, и не проявляет никакой активности. Датчик перестает сообщать контроллеру о составе смеси, застывая в электрически пассивном состоянии. Система лишается обратной связи и вынуждена работать по резервным таблицам, что немедленно сказывается на расходе топлива и устойчивости холостого хода.

1. Условия регистрации кода и электрическая суть неисправности

В основе явления лежит неспособность датчика генерировать собственную электродвижущую силу либо отсутствие электрического соединения между датчиком и контроллером. Когда циркониевый элемент холоден, он имеет высокое внутреннее сопротивление и не создает напряжения. Контроллер через подтягивающий резистор подает на линию опорное напряжение 450 мВ. После прогрева чувствительный элемент оживает и начинает активно изменять потенциал на сигнальной линии. Если этого не происходит, линия остается подтянутой к 450 мВ, и контроллер расценивает такое состояние как неактивность датчика.

1.1 Критерии занесения в память

Алгоритм диагностики предельно прост. Код Р0134 ВАЗ заносится, когда выполнены два условия:

• Двигатель проработал промежуток времени, длительность которого зависит от температуры охлаждающей жидкости при запуске — от 1,5 до 10 минут. Этого времени достаточно, чтобы датчик гарантированно достиг рабочей температуры.

• Напряжение сигнала датчика кислорода USVK находилось в диапазоне 400...600 мВ в течение 5 секунд. Это диапазон, в котором сигнал может оставаться при отсутствии генерации, находясь под действием опорного напряжения.

Контроллер воспринимает такое состояние как достоверный признак того, что датчик не прогрелся или его сигнальная цепь бездействует. Сигнализатор неисправностей загорается через 2 драйв-цикла.

2. Можно ли продолжать движение?

При активном коде Р0134 ВАЗ система полностью размыкает петлю обратной связи по управляющему датчику. Топливоподача ведется по базовым калибровкам без коррекции. Это приводит к перерасходу топлива, нестабильной работе мотора на переходных режимах и повышенному износу каталитического нейтрализатора из-за систематического отклонения состава смеси от стехиометрического. Движение своим ходом до сервиса допустимо, однако длительная эксплуатация с горящей лампой экономически нерациональна.

3. Заводская методика поиска неисправности

Диагностическая карта предписывает два последовательных этапа, однако перед их выполнением необходимо проанализировать сопутствующие коды. Заводская документация содержит прямые указания на этот счет: если одновременно с кодом Р0134 фиксируются коды Р0135 и Р1135, то вероятной причиной возникновения неисправности является отсоединение колодки датчика кислорода от жгута проводов. Если фиксируется только Р0135, то устранение неисправности следует начинать с карты кода Р0135. Игнорирование этой рекомендации часто приводит к замене заведомо исправного датчика.

3.1 Проверка напряжения сигнала и оценка прогрева

Первый шаг — подключение прибора ДСТ-2М и наблюдение за параметром USVK. Необходимо знать опорные значения: напряжение на контакте «А» непрогретого датчика кислорода равно 450 мВ. Сразу после холодного пуска это напряжение может оставаться в диапазоне 400–600 мВ, что нормально. Однако после прогрева для прогретого датчика напряжение при работе по замкнутому контуру изменяется в диапазоне 50...900 мВ.

Если по истечении времени прогрева (до 10 минут в зависимости от начальной температуры) сигнал продолжает оставаться в пределах 400–600 мВ, не реагируя на изменение режима работы двигателя, — датчик кислорода не прогрелся или неисправна цепь выходного сигнала датчика. При резком нажатии на педаль газа исправный датчик должен немедленно выдать напряжение выше 600 мВ. Отсутствие реакции подтверждает неисправность.

3.2 Проверка исправности цепи входного сигнала

Второй этап локализует дефект. Разъем датчика отключается, зажигание включается без запуска двигателя. Проверяется исправность цепи входного сигнала датчика путем измерения напряжения между контактом «А» колодки жгута и массой.

Мультиметр должен показать 450 мВ. Если напряжение в норме, а при подключении датчика сигнал застывает в пределах 400–600 мВ, неисправен сам датчик. Если напряжение на колодке жгута отсутствует или отличается от 450 мВ, дефект в проводке или в контроллере. Прозванивается сигнальный провод от контакта «А» разъема до соответствующего пина ЭБУ.

3.3 Проверка нагревателя датчика

Заводская документация прямо указывает, что причиной возникновения кода Р0134 может быть недостаточная мощность нагревателя датчика кислорода. Если нагреватель не работает или выдает пониженную мощность, чувствительный элемент не достигает рабочей температуры и остается в пассивном состоянии. Проверка: мультиметр в режиме омметра подключается к контактам нагревателя на датчике. Сопротивление исправного нагревателя составляет 2–10 Ом. Бесконечное сопротивление — обрыв спирали. Далее проверяется питание нагревателя: на колодке жгута при включенном зажигании должно присутствовать бортовое напряжение.

Если одновременно фиксируются коды Р0134 и Р0135, с высокой вероятностью неисправность именно в цепи нагревателя или его питании.

4. Практические случаи и ремонтные рекомендации

Наиболее частой причиной Р0134 ВАЗ на автомобилях с пробегом является банальное отсоединение колодки датчика от жгута. Вибрация двигателя со временем ослабляет фиксатор, и разъем постепенно сползает с контактов. При внешнем осмотре это не всегда заметно — колодка может висеть в миллиметре от посадочного места, создавая видимость подключения. Первым действием всегда должно быть физическое вдавливание разъема до характерного щелчка замка.

На Калине и Приоре встречается ситуация, когда установка датчика кислорода другого типа вызывает код Р0134. Контроллеры М7.9.7 и М86 рассчитаны на работу с циркониевыми датчиками определенной чувствительности. Установка титанового датчика либо циркониевого с несогласованным опорным напряжением приводит к тому, что сигнал не выходит за пределы 400–600 мВ, и система диагностики фиксирует неактивность.

На ВАЗ 2110–2112 с двигателем 1.5 л жгут датчика кислорода проложен в зоне повышенного термического воздействия. Оплавление изоляции сигнального провода и его замыкание на экран или соседние провода создает утечку, при которой напряжение сигнала не может отклониться от среднего значения. Такой дефект диагностируется только прозвонкой и измерением сопротивления изоляции.

Примечателен случай из ремонтной практики: на ВАЗ 2114 код Р0134 появлялся после каждой мойки двигателя и пропадал через несколько дней. Причина была в изношенном уплотнительном кольце разъема датчика. Вода проникала внутрь колодки и шунтировала сигнальный контакт на массу через влажную грязь, не закорачивая его полностью, а лишь удерживая напряжение в средней зоне. Замена уплотнительного кольца и обработка разъема водоотталкивающей смазкой устранили проблему.

При замене датчика кислорода важно использовать только рекомендованные производителем компоненты. Новый датчик устанавливается с соблюдением момента затяжки, его разъем герметизируется. После замены код удаляется сканером, и выполняется контрольная проверка на прогретом двигателе. Параметр USVK должен активно переключаться между 50 и 900 мВ. Отсутствие повторной регистрации кода в течение двух драйв-циклов подтверждает успешное восстановление системы.
