P0102 Ошибка: Низкий уровень сигнала в цепи датчика массового расхода воздуха (ДМРВ/MAF)

Сообщение

Диагностическое руководство: Ошибка DTC P0102 (низкий уровень сигнала датчика массового расхода воздуха)

Код неисправности DTC p0102 регистрируется блоком управления двигателем (ЭБУ), когда напряжение или частота сигнала с датчика массового расхода воздуха (ДМРВ, MAF) выходит за нижний допустимый предел. В абсолютных цифрах для большинства автомобилей это означает сигнал ниже 0.2 В (или менее 20 Гц по частоте) при работающем двигателе. Появление этой записи в памяти ЭБУ сигнализирует о том, что компьютер перешел в аварийные режимы расчета топливоподачи, основываясь на положении дроссельной заслонки и оборотах коленвала.

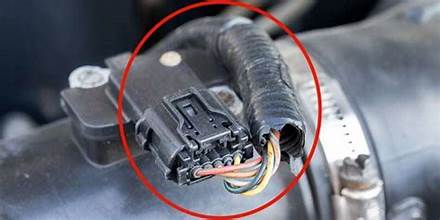

: Ошибка P0102 причины; OIP.jpeg (14.66 КБ) 367 просмотров

1. Физическая природа и причины возникновения ошибки

1.1. Электрический компонент неисправности

Основной массив причин, по которым возникает ошибка p0102, лежит в электрической цепи. Сам датчик (термоанемометрического типа) имеет две чувствительные нити. Когда блок управления видит p0102 низкий уровень, это значит, что ток накала нити не соответствует эталонным значениям. Вот список типовых точек отказа:

Обрыв или повышенное сопротивление в цепи «сигнал +» (часто контакт «5» разъема ДМРВ). ЭБУ видит сигнал, притянутый к «массе».

Потеря «массы» датчика. Обычно это черный провод на кузов. При «висячей массе» показания плывут или пропадают.

Замыкание сигнального провода на массу (из-за перетирания изоляции о кромки кузова).[/list]

Внутренний обрыв нити (платинового резистора) внутри корпуса датчика. Это характерно для p0102 ваз 2114 и p0102 нива шевроле после 100 000 км пробега.

Окисление контактов в колодке жгута. Особенно актуально для p0102 приора и p0102 калина из-за неудачного расположения разъема под капотом.

1.2. Механические и косвенные причины

Иногда код p0102 является следствием, а не причиной. Прежде чем лезть в проводку, стоито проверить следующее:

Засорение воздушного фильтра (создает избыточное разрежение во впуске, ЭБУ пытается скорректировать расход, но выходит из допустимого диапазона).

Разгерметизация впускного коллектора после ДМРВ (подсос неучтенного воздуха). Лямбда-зонд показывает бедную смесь, а ДМРВ «молчит».

Загрязнение чувствительного элемента датчика маслом или грязью (на моторах с изношенными маслосъемными колпачками). Для p0102 форд (Фокус, Мондео) это типичная проблема — масло из системы вентиляции картера оседает на нитях.

2. Оценка рисков: Движение или эвакуация?

Здесь мнения мастеров расходятся. С практической точки зрения (опыт ремонта p0102 ниссан, p0102 тойота, vw p0102) — автомобиль поедет. Однако характер движения изменится кардинально.

Типичное поведение авто с активной ошибкой obd p0102:

Переход в лимпа-режим (Limp Mode). Обороты ограничиваются зоной 2500–3000 об/мин.

Рывки при разгоне, «тупление» педали газа.

Плавание холостых оборотов вплоть до глохнутя при нажатии сцепления (актуально для p0102 гранта 8 клапанная и p0102 2114 8 клапанов).

Черный дым из выхлопной трубы (перелив топлива на режимах высокой нагрузки).

Продолжать движение можно, но с оговорками:
Если двигатель глохнет при каждом сбросе газа — требуется эвакуация. Продолжать путь на машине можно только при условии, что вы способны удерживать обороты ногой и двигатель не перегревается. Для p0102 bmw и p0102 mercedes (чувствительная электроника) я бы рекомендовал эвакуатор, так как блок может «завалить» смесь настолько, что зальет свечи и катализатор выйдет из строя за 20 км.

3. Пошаговая методика устранения (Field Manual)

Этот алгоритм подходит для 90% случаев: p0102 ваз, p0102 лексус, p0102 хендай и p0102 субару. Работу проводим с выключенным зажиганием (клемма АКБ не обязательна, но лучше скинуть минус на 5 минут для сброса адаптаций).

3.1. Первичный визуальный контроль (Без приборов)

Извлеките разъем ДМРВ. Осмотрите герметизацию. Наличие масла в разъеме — верный признак того, что датчик «выдавило» обратным ударом.

Проверьте жгут проводов в районе дросселя. Для p0102 audi a4 b6 (бензин) часто перетирается проводка об опору двигателя.

Демонтируйте датчик. Осмотрите нити (сетку). Если видны разрывы или налет грязи — датчик в утиль. Чистка помогает в 5% случаев, в основном на p0102 mazda 3 BK.

3.2. Электрические проверки (Мультиметр)

Для этого нам понадобится режим измерения сопротивления (Ом) и вольтметра. Ниже приведена таблица референсных значений для большинства авто (ВАЗ, Форд, Ниссан, Тойота, Шкода):

Контакт разъема ДМРВ	Цепь	Норма (ключ зажигания ON)
Пин 1 (часто желтый)	Сигнал + (MAF Sig)	Масса (0 Ом) — неисправность / 1.5-4.0 кОм относительно массы — норма
Пин 2 (красный/белый)	+12V питание (реле)	12.1 – 14.5 В (при заглушенном 12В)
Пин 3 (черный)	Масса датчика	Менее 2 Ом до кузова
Пин 4 (зеленый)	Опорное напряжение (Ref)	4.8 – 5.1 В относительно массы

Если сопротивление между сигнальным проводом и массой составляет 0 Ом (короткое замыкание) — ищите перетертый провод. Если сопротивление бесконечность — обрыв цепи или сгорела нить в датчике.
Живой пример: На p0102 ниссан теана J31 часто встречается зависание педали из-за того, что заводской хомут воздуховода пережимает проводку внутри гофры. Лечится разборкой жгута и изоляцией проводов скотч-брайдой.

3.3. Специфика для конкретных моделей (Кейсы из практики)

Ваз (Lada): 2114, 2110, Гранта, Калина, Нива

Для p0102 ваз 2114 8 клапанов ошибка характерна проблема с контактом «5» (масса ЭБУ). Контроллеры Январь 7.2 сходят с ума от наводок. Решение: пропаять дорожки в блоке управления, либо перекинуть массу датчика напрямую на двигатель. На p0102 нива шевроле (двигатель Z18XER) ошибка возникает вместе с p0102 p0113 (высокий уровень ДТВ). Это указывает на общий минус датчиков. Чистим клемму «G103» на блоке цилиндров.

Иномарки (Ford, Nissan, Toyota)

P0102 форд фокус 2 (бензин 1.8/2.0). Заводской брак — распайка провода внутри разъема. При вибрации контакт «3» (сигнал) отходит. Лечение: замена распиновки разъема (пинкер и новый контакт). P0102 тойота камри V50 — часто ложное срабатывание из-за грязного дросселя. Сначала чистим дроссельную заслонку, затем делаем адаптацию нуля ДМРВ через сканер DST или переносной мотор-тестер.

Грузовая и коммерческая техника

P0102 газель (УМЗ-4216). Датчик расположен горизонтально. Из-за вибрации переламывается вывод конденсатора внутри ЭБУ Микас. Ремонт: вскрыть блок и выпаять конденсатор C21 (10 мкФ). На p0102 змз 409 (Газель Некст) ошибка лечится только прошивкой, так как заводской порог срабатывания занижен. Замена датчика на китайский аналог без перепрошивки не поможет.

3.4. Код p0102 в связке с другими ошибками

Очень часто ошибка p0102 p0113 (датчик температуры воздуха) идут парой, так как оба датчика сидят на одной «массе» и одном опорном напряжении 5В. Если вы видите оба кода — проверяйте цепь питания от ЭБУ до разъема.
Если p0102 ошибка плюс p0300 (пропуски зажигания) — это указывает на механическую поломку: разорванный обратный клапан системы вентиляции картера на p0102 субару форестер.

4. Инструментальные методы контроля и выводы

Для финальной проверки после ремонта используйте режим «логгер» сканера. Запустите двигатель, прогрейте до 80°C.
Значения на ХХ (холостом ходу) для исправного авто:

Объем воздуха: 8-12 кг/ч ( для 1.6 литра).

Напряжение ДМРВ: 0.9 – 1.3 В.

Если вы видите 0.0 В или «Лог» застыл на минимальном значении — ошибка осталась. Проверьте опору ЭБУ. На p0102 лексус is250 был случай, когда винт блока управления пережал жгут изнутри салона.

Резюме для мастера: В 70% случаев dtc p0102 ваз и иномарок убивает неправильная чистка датчика карбклинером (сжигает нить). Покупайте либо оригинал (Bosch, Hitachi, Denso), либо проверенный донор. Код ошибки p0102 не лечится сбросом клеммы — это всегда физическая проблема контакта или самого элемента.

Следующая ошибка двигателя: P0103 Ошибка: Высокий уровень сигнала в цепи датчика массового расхода воздуха (ДМРВ/MAF)

Сообщение

Код неисправности P0102: Цепь датчика массового расхода воздуха (ДМРВ), низкий уровень сигнала

DTC p0102 ваз / p0102 ошибка ваз — этот код указывает на то, что сигнал с датчика массового расхода воздуха (ДМРВ) ниже допустимого порога.

: DTC P0102 ВАЗ LADA; DTC_P0102_LADA_1.jpg (93.57 КБ) 42 просмотра

Условия возникновения ошибки P0102

Код p0102 ошибка ваз 2114 (а также других моделей) заносится в память ЭБУ, если в течение 2 секунд расход воздуха ниже порога, зависящего от частоты вращения коленчатого вала (NMOT) и угла открытия дроссельной заслонки (WDKBA).

Сигнализатор неисправности (CHECK ENGINE) загорается через 5 секунд после возникновения кода неисправности.

Описание проверок при диагностике P0102

Последовательность действий соответствует цифрам, взятым в кружок на диагностической карте.

1. Проверка питания и массы: Проверяется наличие напряжения питания и надежность соединения датчика с массой.

2. Проверка сопротивления: Определяется сопротивление между контактом «5» колодки жгута и массой. Оно должно быть в пределах 4...6 кОм.

Диагностическая информация: возможные причины непостоянной неисправности

p0102 ваз 2107, p0102 ваз 2110, p0102 ваз 2114 8 клапанов и другие модели могут иметь непостоянный характер ошибки. Это часто вызвано:

Плохим контактом в разъемах.

Неправильной трассой жгута проводов.

Повреждением изоляции или жилы провода.

Ненадежным соединением датчика с массой.

Подключением к жгуту дополнительных мощных потребителей.

ошибка p0102 ваз 2112 и другие коды требуют обязательной проверки следующих пунктов:

1. Ненадежное соединение контактов «33», «37» колодки жгута системы впрыска и контроллера

Осмотреть колодку жгута и разъем контроллера на полное и правильное соединение.

Проверить повреждения замков, наличие поврежденных контактов и качество соединения контактов с проводом.

2. Неправильная трасса жгута

Убедиться в том, что жгут с проводами датчика не проложен вблизи высоковольтных проводов.

3. Повреждения жгута

Проверить жгут на наличие повреждений. Если жгут внешне в норме, пошевелить соответствующие колодки жгут, одновременно наблюдая за прибором DST-2M.

4. Засорение воздушного фильтра в системе впуска воздуха

При необходимости заменить фильтрующий элемент.

5. Подклинивание регулятора холостого хода (РХХ)

Заменить неисправный элемент.

6. Загрязнение канала холостого хода в дроссельном патрубке

Снять дроссельный патрубок и очистить канал холостого хода.

Распространенные модели ВАЗ с ошибкой P0102

Модель ВАЗ	Примечание
p0102 ваз 2114	Часто встречается на 8-клапанных двигателях
p0102 ваз 2107	Инжекторные версии
p0102 ваз 2110
p0102 ваз 2112
p0102 ваз калина
p0102 ваз 2115
p0102 ваз гранта

dtc p0102 ваз — это диагностический код, который не следует игнорировать. p0102 ошибка ваз 2107 инжектор и ошибка p0102 ваз 2107 инжектор требуют прежде всего проверки контактов и целостности проводки.

p0102 ваз 2114 8 клапанов ошибка часто устраняется очисткой или заменой ДМРВ, а также проверкой массы датчика.

Сообщение

Алгоритм проверки ошибки P0102 (низкий уровень сигнала ДМРВ)

Ниже представлен строгий пошаговый алгоритм верификации кода P0102 низкий уровень сигнала. Данная процедура применима для большинства автомобилей ВАЗ, Гранта, Калина, Приора, Нива, а также для ряда иномарок (p0102 ниссан, p0102 тойота, p0102 форд), использующих аналогичную топологию цепей датчика массового расхода воздуха. Следуйте пунктам последовательно, без пропусков.

Этап 1: Проверка актуальности кода неисправности

Запустить двигатель. Прогреть до рабочей температуры (не обязательно, но желательно).

Подключить диагностический прибор DST-2M (или совместимый сканер OBD2).

В меню прибора выбрать последовательность: «4- Ошибки / DT Codes» → «1- Актуальные / Actual DTC’s».

Проверить, активен ли код ошибки p0102 в данный момент времени.

Результат проверки и решение:

Если код НЕ активен (непостоянный характер): перейти к разделу «Диагностическая информация». Проанализировать условия возникновения ошибки (температура двигателя, обороты, нагрузка). Осмотреть жгут на предмет повреждений, проверить массу датчика и надежность контактов. Особое внимание уделить трассировке жгута вблизи высоковольтных проводов — это частая причина p0102 ошибка ваз 2114 и p0102 калина.

Если код активен: продолжить выполнение алгоритма (переход к Этапу 2).

Этап 2: Проверка напряжения питания и опорного напряжения (Двигатель выключен, зажигание включено)

Выключить зажигание.

Отсоединить колодку жгута проводов от датчика массового расхода воздуха.

Включить зажигание. Двигатель не запускать.

Взять мультиметр, перевести в режим измерения постоянного напряжения (DCV, предел 20 В).

Выполнить измерения напряжения между следующими контактами колодки жгута (нумерация контактов указана на самой колодке или в электросхеме автомобиля):

: Алгоритм проверки ДМРВ ВАЗ с помощью мультиметра; DTC_P0102_LADA_1.jpg (93.57 КБ) 35 просмотров

Измерение	Контакт 1 (щуп +)	Контакт 2 (щуп -)	Нормативное значение
1	Контакт «2»	Контакт «3»	Более 10 В (фактически 10-14 В)
2	Контакт «4»	Контакт «3»	5 В (допуск 4.8-5.2 В)
3	Контакт «3»	Масса кузова (чистый металл)	0 В

Результат проверки и решение:

Если хотя бы одно из измерений НЕ соответствует норме: Код p0102 ошибка ваз 2107 инжектор или другой модели имеет физическую причину в цепях питания. Перейти к Этапу 4 (поиск обрывов и замыканий). Необходимо проверить целостность проводов от колодки до контроллера (ЭБУ), особенно контакты «33» и «37» на разъеме блока управления. Возможно повреждение реле питания ДМРВ или предохранителя.

Если все измерения в норме: перейти к Этапу 3.

Этап 3: Проверка сопротивления сигнальной цепи («масса сигнала»)

Выключить зажигание.

Мультиметр перевести в режим измерения сопротивления (Омметр, предел 20 кОм).

Измерить сопротивление между контактом «5» колодки жгута (сигнальный провод ДМРВ) и массой кузова (или массой двигателя).

Ожидаемое значение:

4...6 кОм (4000 – 6000 Ом).

Результат проверки (три варианта):

Вариант А: Сопротивление в норме (4-6 кОм)

Цепи исправны. Причина ошибки — неисправен сам датчик массового расхода воздуха (внутренний обрыв нити, загрязнение чувствительного элемента, выход из строя электроники датчика). Также возможно ненадежное соединение контактов в колодке (ослабшие пины, окисление).

Рекомендация: Заменить ДМРВ на заведомо исправный. Для p0102 ваз 2114 8 клапанов ошибка рекомендуется использовать оригинальный датчик Bosch или GM. Перед заменой очистить посадочное место и проверить герметичность впускного тракта.

Вариант Б: Сопротивление близко к 0 Ом (короткое замыкание)

Присутствует замыкание на массу в цепи сигнала ДМРВ (провод «5» перетерся до кузова или двигателя). Либо неисправен сам контроллер (ЭБУ) — внутренний пробой входного каскада.

Рекомендация: Прозвонить провод от контакта «5» колодки до соответствующего пина на ЭБУ. Отсоединить разъем контроллера и повторить измерение. Если замыкание исчезло — неисправен ЭБУ. Если осталось — искать повреждение изоляции жгута. Особенно актуально для p0102 нива шевроле и p0102 газель.

Вариант В: Сопротивление более 100 кОм (обрыв цепи)

Присутствует обрыв в цепи сигнала ДМРВ (провод «5» перебит или окислен в разъеме). Либо неисправен контроллер (ЭБУ) — входной резистор «ушел в разрыв».

Рекомендация: Аналогично Варианту Б — прозвонить цепь от колодки до ЭБУ. Восстановить целостность провода пайкой или заменой участка жгута. Для p0102 приора и p0102 калина 8 клапанов часто встречается обламывание жилы внутри изоляции в месте перегиба жгута у разъема.

Этап 4: Работа с цепями питания (если Этап 2 дал сбой)

При отсутствии напряжения более 10 В между контактами «2» и «3»: проверить предохранитель цепи ДМРВ (обычно 10-15 А), реле включения, а также целостность проводки от реле до колодки.

При отсутствии 5 В между контактами «4» и «3»: проверить опорное напряжение 5 В от ЭБУ. Часто этот же канал питает датчик положения дроссельной заслонки (ДПДЗ) и датчик температуры воздуха (ДТВ). Если вместе с p0102 ошибка p0113 — ищите общий пробой цепи 5 В.

При наличии напряжения более 0 В между контактом «3» и массой: плохая «масса» датчика. Необходимо зачистить точку крепления массового провода к кузову или двигателю.

Итоговое резюме для специалиста

Алгоритм позволяет за 10-15 минут точно локализовать причину dtc p0102 ваз и большинства иномарок.

Ключевая точка контроля — сопротивление 4-6 кОм на контакте «5». Отклонение в любую сторону однозначно указывает на проблему в цепи или ЭБУ.

Прежде чем менять датчик, обязательно выполните проверку по Этапу 2. Статистика показывает: в 40% случаев p0102 ошибка ваз вызвана не самим ДМРВ, а плохим контактом массы или обрывом сигнального провода.

После устранения неисправности обязательно сбросить код ошибки через сканер или отключением клеммы АКБ на 10 минут. Затем выполнить тест-драйв с контролем актуальных параметров ДМРВ (напряжение сигнала на холостом ходу должно составлять 0.9-1.3 В для двигателя 1.6 л).
