P0103 Ошибка: Высокий уровень сигнала в цепи датчика массового расхода воздуха (ДМРВ/MAF)
-
morskoj
- Site Admin
- Сообщения: 14172
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностическое руководство: Ошибка DTC P0103 (высокий уровень сигнала ДМРВ/MAF)
Код неисправности DTC p0103 регистрируется блоком управления двигателем (ЭБУ) в тот момент, когда сигнал, поступающий от датчика массового расхода воздуха (ДМРВ), превышает максимально допустимый порог. Для большинства автомобилей этот порог находится в районе 4.5–5 В (или 500 Гц по частоте) при полностью открытой дроссельной заслонке. Если ЭБУ видит, что расход воздуха "зашкаливает" за пределы реальных физических возможностей двигателя (например, 300–400 кг/ч на холостом ходу), он мгновенно заносит p0103 ошибка в память и переходит в аварийные режимы.
- Ошибка P0103 - Причины

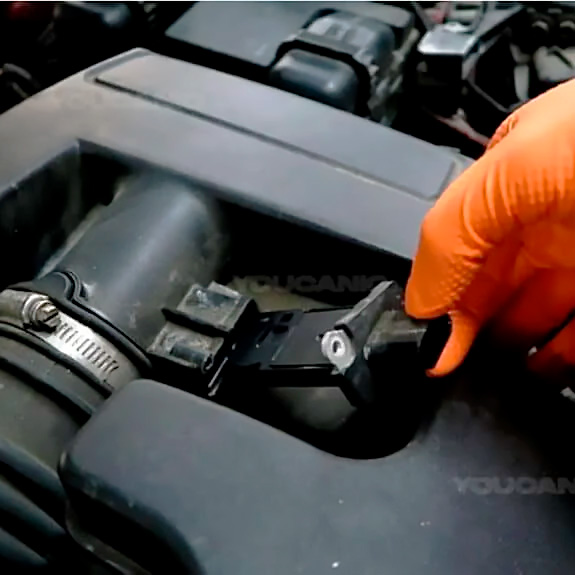

- Ford-P0103-Mass-Airflow-MAF-Circuit-High-Air-Flow-Voltage-Output.jpg (70 КБ) 545 просмотров
1. Первопричины возникновения ошибки P0103
1.1. Электрическая природа высокого сигнала
В отличие от ошибки низкого уровня (p0102), здесь мы имеем дело с завышенным показателем. Блок управления видит либо слишком высокое напряжение, либо слишком большую частоту. Опыт работы с p0103 пежо боксер и пежо боксер ошибка p0103 показывает, что классических причин всего три.- Обрыв цепи "массы" датчика. Если ДМРВ теряет контакт с массой, сигнальный провод начинает "висеть в воздухе" и его потенциал подтягивается к опорному напряжению 5В. ЭБУ интерпретирует это как максимальный расход.
- Обрыв сигнального провода с одновременным замыканием на бортовую сеть +12В или +5В. Провод перетирается и цепляется за питание. Это характерно для p0103 нива шевроле и p0103 ваз после неаккуратного ремонта жгута.
- Внутренняя неисправность самого датчика (КЗ внутри корпуса). Платиновая нить не остывает, сопротивление падает, выходное напряжение растет.
1.2. Механические и воздушные причины
Иногда код ошибки p0103 возникает из-за физических процессов, не связанных с электрикой.- Разрыв воздушного патрубка между ДМРВ и дроссельной заслонкой. Неучтенный воздух не поступает, но датчик видит турбулентные завихрения, которые искажают показания в сторону завышения.
- Полностью забитый воздушный фильтр (редкость, но бывает). Датчик пытается измерить поток, но вакуум за фильтром создает аномальные пики напряжения.
- Установка нештатного нулевика или прямоточного впуска. Турбулентность потока обманывает датчик, вызывая p0103 высокий уровень на средних оборотах.
- Подсос воздуха через прокладку ДМРВ (потеря герметичности после замены).
1.3. Специфика для дизельных двигателей
Для p0103 ssangyong дизель и p0103 ssangyong (двигатели D20DT, D27DT) характерна отдельная проблема — загрязнение проволочной сетки датчика продуктами EGR (системы рециркуляции отработавших газов). Сажа смешивается с масляными парами, образуя токопроводящий слой, который шунтирует чувствительный элемент. Показания взлетают до максимума. То же самое касается p0103 peugeot boxer (дизель HDi) — там сетка обрастает гарью из-за неисправного клапана EGR.2. Оценка рисков: можно ли ехать?
Ситуация с ошибка p0103 ваз и иномарками принципиально отличается от ошибки низкого уровня. Если вы видите obd p0103, автомобиль поедет, но комфорта не будет никакого. Блок управления переходит в "limp mode" (аварийный режим), полностью игнорируя показания ДМРВ и рассчитывая топливо по положению дросселя и оборотам.Что вы ощутите за рулем:
- Мощность падает на 30-50%. Автомобиль не едет, а "ползет".
- Чек горит постоянно. Обороты "плавают" в диапазоне 1500-2500 даже на холостом ходу.
- Резкий запах бензина (или дизельного топлива) из выхлопа — смесь безумно обогащается.
- Двигатель глохнет при сбросе газа и не запускается с первого раза (это признак того, что ЭБУ заливает свечи).
- Идет черный дым и слышны хлопки во впускной коллектор (обратный выхлоп).
3. Полный алгоритм диагностики и устранения (Field Manual)
Данная инструкция подходит для p0103 ford, p0103 mitsubishi, p0103 нива, а также p0103 ошибка ауди и ошибка p0103 фольксваген. Начинаем с простого и идем к сложному.3.1. Базовый визуальный контроль (5 минут)
- Снимите разъем ДМРВ. Осмотрите герметизацию. Если внутри контактов грязь, масло или зеленый налет (окислы) — чистим карбклинером и продуваем. Для p0103 пежо боксер это частая причина: окислы создают утечки тока, поднимая сигнал.
- Проверьте целостность воздушного патрубка между ДМРВ и дросселем. На p0103 ваз 2114 патрубок часто "синеет" от масла и лопается в районе хомутов. Любая щель — причина высокого сигнала.
- Демонтируйте датчик. Осмотрите чувствительный элемент (две тонкие нити). Если на них налет белого, черного или маслянистого цвета — возможно загрязнение. Однако чистить осторожно: спирт и мягкая кисть (не ватная палочка!).
3.2. Электрические проверки мультиметром (Обязательно!)
Включаем зажигание, двигатель не работает. Отсоединяем колодку от ДМРВ. Снимаем показания на самой колодке жгута.| Контакт (распиновка общая) | Измерение (режим DCV) | Норма |
|---|---|---|
| Масса (GND) | Между контактом массы и "минусом" АКБ | Менее 0.02 В (отсутствие разности потенциалов) |
| Питание +12V | Между питанием и массой | 11.5 – 14.0 В |
| Опорное 5V (Ref) | Между Ref и массой | 4.8 – 5.2 В |
| Сигнальный (MAF Sig) | Относительно массы (щуп на сигнал) | Около 0 В (при отключенном датчике) |
3.3. Проверка сопротивления сигнальной цепи (ключевой тест)
Переводим мультиметр в режим Омметра (измерение сопротивления). Отключаем колодку от ДМРВ и разъем от ЭБУ (для чистоты измерения).- Измеряем сопротивление между сигнальным контактом ДМРВ и массой двигателя. Норма — > 500 кОм (практически бесконечность).
- Измеряем сопротивление между сигнальным контактом и контактом +12V на колодке. Норма — бесконечность.
- Измеряем сопротивление сигнального провода от колодки ДМРВ до соответствующего пина ЭБУ. Норма — менее 2 Ом.
3.4. Живые кейсы из практики
Кейс 1: Пежо Боксер 2.2 HDi (p0103 пежо боксер)
Симптомы: машина не едет выше 2000 об/мин, ошибка p0103 peugeot boxer активна. Диагностика: мультиметр показал 0.8 В на сигнальном проводе при отключенном датчике. Оказалось, что герметик с прокладки клапанной крышки стек и залил разъем жгута ЭБУ (находится под капотом слева). Контакты внутри разъема позеленели. Лечение: вскрыть разъем, промыть контакты контактным очистителем, просушить феном, залить диэлектрической смазкой. Машина поехала.Кейс 2: ВАЗ 2114 (p0103 ваз)
Ошибка вылезала только при нажатии педали газа до пола. На холостых все ОК. Оказалось, что хомут воздушного патрубка пережимал сигнальный провод внутри оплетки жгута. При натяжении двигателя (отдаче при разгоне) провод замыкал на массу через пробитую изоляцию. Лечение: замена 10 см сигнального провода, изоляция термоусадкой.Кейс 3: SsangYong Kyron (p0103 ssangyong дизель)
Ошибка появлялась после прогрева. Диагностика сканером: при холодном ДМРВ показывает 40 кг/ч (норма), при горячем — 98 кг/ч на ХХ. Механизм отказа: микротрещина в плате датчика. При нагреве контакт внутри корпуса замыкал. Лечение: замена датчика. Установлен аналог Bosch. После адаптации через сканер (сброс адаптаций ДМРВ) ошибка ушла.3.5. Ситуация с кодом p0103 35 10
Некоторые сканеры выдают ошибку как p0103 35 10 (это расширенный код производителя). Часто это указывает на конкретную неисправность платы датчика или на низкое питание +5V. Проверьте референсное напряжение 5 вольт. Если оно просаживается до 4.2В, ищите коротко замкнутый другой датчик (ДПДЗ, ДТОЖ). Отключите все датчики по очереди. Как только напряжение восстановится до 5В — тот датчик виноват.3.6. Ошибка p0103 в связке с другими кодами
Если ошибка p0103 фольксваген (Passat, Golf) идет вместе с p0101 (диапазон), проверяйте целостность воздушного фильтра. Часто "колхозный" фильтр меньшей высоты не прилегает к корпусу, и пыль летит прямо на нить. ДМРВ буквально "слепнет" от грязи и задирает показания.4. Финальные выводы и рекомендации по ремонту
Для obd 2 поиск ошибки p0103 всегда начинайте с замеров мультиметром на отключенном датчике. Статистика такова:| Симптом на мультиметре (датчик отключен) | Вероятная причина | Действие |
|---|---|---|
| На сигнальном проводе 0 В | Неисправен датчик (внутреннее КЗ) | Заменить ДМРВ |
| На сигнальном проводе 1-4.5 В | Замыкание с Ref 5V или +12V | Ремонт жгута |
| На сигнальном проводе бесконечность/обрыв | p0103 высокий уровень из-за потери массы датчика | Восстановить массу (черный провод) |
Если замена датчика неизбежна — берите либо оригинал, либо проверенного производителя (Bosch, Denso, Delphi). Для p0103 peugeot boxer оригинал стоит дорого, но работает 100%. Китайские подделки выдают ложный p0103 peugeot прямо из коробки из-за неправильного импеданса цепи. После замены обязательно выполните сброс адаптаций через сканер (функция "Reset MAF Adaptions"). Иначе ошибка кратковременно вернется, даже на новом датчике.
-
morskoj
- Site Admin
- Сообщения: 14172
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностическое руководство: Ошибка P0103 на автомобилях ВАЗ (высокий уровень сигнала ДМРВ)
Код неисправности p0103 ваз регистрируется блоком управления (ЭБУ) типа Январь, Bosch или М7.9.7 в тот момент, когда сигнал с датчика массового расхода воздуха (ДМРВ) превышает максимально допустимый порог. Конкретные условия возникновения: в течение 2 секунд расчетный расход воздуха оказывается выше порога, который зависит от текущей частоты вращения коленчатого вала (NMOT) и угла открытия дроссельной заслонки (WDKBA). Сигнализатор неисправности (CHECK ENGINE) загорается через 5 секунд после того, как ошибка p0103 ваз была зафиксирована в памяти ЭБУ. В этой статье разберем реальные причины, варианты движения и пошаговый ремонт для p0103 нива, p0103 нива шевроле, код ошибки p0103 на Приоре, Калине, Гранте и классике.1. Почему возникает ошибка P0103 на ВАЗ?
Природа появления obd p0103 на автомобилях ВАЗ (2110, 2112, 2114, 2115, Калина, Приора, Гранта, Нива) отличается от зарубежных аналогов конструкцией жгута и расположением контроллера.1.1. Электрические причины (90% случаев)
Блок управления видит завышенное напряжение на сигнальном проводе (контакт «5» колодки ДМРВ). Вот реальный список того, что это вызывает:- Потеря контакта массы датчика (контакт «3»). Если «минус» отваливается или имеет высокое сопротивление, сигнальный провод начинает «висеть» и его потенциал подтягивается к 5В. ЭБУ воспринимает это как запредельный расход воздуха. Для p0103 нива шевроле (двигатель Z18XER, Z20S) это типичная болезнь — окисляется колодка массы на левом крыле.
- Обрыв сигнального провода с замыканием на +5V (опорное напряжение). Жгут перетирается под хомутом воздушного патрубка или об острые кромки моторного щита. Особенно актуально для p0103 ваз 2114 и p0103 ваз 2110.
- Внутреннее короткое замыкание в самом датчике ДМРВ. Платиновая нить может деформироваться или закоротить на корпус из-за вибрации.
- Пробой входного каскада контроллера ЭБУ. Редкая, но возможная причина для код ошибки p0103 на старых блоках Январь 5.1.
1.2. Механические причины
Не всегда виновата проводка. Бывает, что ошибка p0103 ваз появляется из-за физики впуска.- Разрыв или неплотное прилегание гофрированного патрубка между ДМРВ и дроссельной заслонкой. Датчик видит завихрения воздуха, которые завышают показания в 2-3 раза.
- Забитый или мокрый воздушный фильтр. При попытке всасывать воздух через грязный фильтр создается зона турбулентности непосредственно у сетки ДМРВ. По показаниям сигнал может "упереться" в потолок.
- Подклинивание регулятора холостого хода (РХХ). Если РХХ остается приоткрытым в тот момент, когда дроссельная заслонка закрыта, ЭБУ видит несоответствие и может временно (на 2 секунды) зафиксировать p0103 высокий уровень. Диагностическая информация указывает, что подклинивание РХХ — один из кандидатов на проверку.
1.3. Влияние внешних потребителей
Диагностическая карта предписывает проверять массу датчика под нагрузкой. Если контакт «3» колодки имеет плохое соединение с кузовом, при включении мощных потребителей (вентилятор системы охлаждения, отопитель, обогрев заднего стекла) потенциал «массы» может «всплывать» до 1-2 вольт. Это создает разность потенциалов, и сигнал ДМРВ искусственно завышается. Сопротивление между минусом АКБ и контактом «3» при включенных потребителях не должно превышать 1 Ом.2. Можно ли двигаться на автомобиле с ошибкой P0103?
Короткий ответ: да, но с оговорками. Ошибка p0103 ваз переводит двигатель в аварийный режим работы по положению дроссельной заслонки (ДПДЗ) и оборотам. ЭБУ полностью игнорирует сигнал ДМРВ, рассчитывая топливоподачу по так называемым «картам limp home».Что происходит с авто:
- Двигатель «тупит», не набирает обороты выше 2500-3000 об/мин.
- Расход топлива вырастает на 30-50% — смесь становится богатой.
- На холостом ходу обороты могут «плавать» или держаться на отметке 1500-2000 без видимой причины.
- На p0103 нива (двигатель 1.7) часто начинает стрелять во впускной коллектор — это признак того, что смесь переобогащена до предела.
- Двигатель глохнет при каждой попытке тронуться и не запускается без нажатой педали газа.
- Появилась ошибка вместе с p0103 p0113 (высокий уровень датчика температуры воздуха) — это указывает на общий обрыв +5V, и ехать рискованно.
3. Подробный алгоритм исправления ошибки P0103 на ВАЗ
Данная инструкция подходит для всех семейств ВАЗ: 2110, 2114, 2115, Калина, Приора, Гранта, Нива (включая p0103 нива шевроле). Работаем с выключенным зажиганием, мультиметр в руках.3.1. Этап 1: Визуальный контроль и первичная диагностика (5 минут)
- Откройте капот. Найдите ДМРВ — он установлен между воздушным фильтром и впускным патрубком.
- Отсоедините фишку (колодку) от датчика. Осмотрите контакты. Зеленый налет, коррозия, подгоревшие пины — частая причина ошибка p0103 ваз. Зачистите их мелкой наждачкой (1000-2000) или обработайте аэрозольным очистителем контактов.
- Осмотрите гофрированный патрубок от ДМРВ до дросселя. На p0103 ваз 2114 8 клапанов этот патрубок часто лопается снизу, где не видно. Снимите его, согните — найдете трещину.
- Проверьте воздушный фильтр. Если забит или влажный — замените.
3.2. Этап 2: Проверка питания и массы под нагрузкой (ключевой тест)
Включаем зажигание (двигатель НЕ работает). Отсоединяем колодку от ДМРВ. Мультиметр в режиме DCV 20.- DTC P0103 LADA ВАЗ
- DTC_P0102_LADA_1.jpg (93.57 КБ) 267 просмотров
| Контакт колодки | Назначение | Измерение (щуп + на контакт, - на массу) | Норма |
|---|---|---|---|
| «2» | Питание +12В | Относительно массы кузова | Более 10В (реально 11.5-14В) |
| «3» | Масса датчика | Относительно «минуса» АКБ | Менее 0.02В |
| «4» | Опорное питание +5В | Относительно массы датчика (контакт «3») | 4.8 – 5.2В |
- Включите все мощные потребители: вентилятор печки на максимум, обогрев заднего стекла, фары дальнего света, вентилятор радиатора (замкните датчик включения).
- Измерьте сопротивление между клеммой «минус» АКБ и контактом «3» колодки жгута (отсоединенной от ДМРВ). Норма — не более 1 Ом.
- Если сопротивление больше — ищите плохую массу. На ВАЗ 2110-2112 масса датчика часто идет через кронштейн левого крыла. Зачистите место крепления до металла.
3.3. Этап 3: Проверка сигнальной цепи (контакт «5»)
- Выключите зажигание. Отсоедините колодку от ДМРВ.
- Мультиметр в режиме Омметра (измерение сопротивления).
- Измерьте сопротивление между контактом «5» колодки и массой двигателя.
- Бесконечность (обрыв) или более 500 кОм: Норма. Цепь не замкнута на массу.
- Менее 100 кОм: Утечка или короткое замыкание. Провод «5» затерт изоляцией о кромку кузова, особенно актуально для p0103 ваз 2112 (жгут прокладывают под капотом в районе брызговика).
- 0 Ом: Прямое замыкание на массу. Проверяйте, не пережал ли хомут жгут.
3.4. Этап 4: Проверка ДМРВ в динамике (с подключенной колодкой)
Если на предыдущих этапах всё в норме, подключаем колодку обратно к датчику. Включаем зажигание. Запускаем двигатель. Нагреваем до рабочей температуры. Мультиметр переводим в режим DCV 20. Подключаем щупы:- Красный щуп — на сигнальный провод (контакт «5» на ДМРВ, нужно найти доступ или проколоть изоляцию тонкой иглой).
- Черный щуп — на массу (контакт «3»).
- На холостом ходу (850-900 об/мин): 0.9 – 1.3 В.
- На холостом ходу с включенными фарами и печкой: 1.1 – 1.5 В.
- При резком нажатии на педаль газа: кратковременный скачок до 3.5 – 4.2 В, затем падение.
3.5. Этап 5: Работа с регулятором холостого хода (РХХ)
Если все электрические проверки прошли, но ошибка p0103 ваз возвращается при прогреве, проверьте РХХ.- Снимите РХХ с дроссельного узла.
- Подключите к нему колодку, включите зажигание. Шток должен полностью выдвинуться, а затем при отключении зажигания втянуться на 1-2 мм.
- Если шток подклинивает в любом положении — замените РХХ. Клинирующий регулятор создает непрогнозируемый подсос воздуха, и ЭБУ временно (на 2 секунды) видит скачок расхода, записывая p0103 высокий уровень.
3.6. Непостоянная ошибка: шевеление жгута
Если ошибка возникает хаотично (раз в неделю), диагностическая карта рекомендует пошевелить колодку и жгут, наблюдая за прибором DST-2M. В бытовых условиях: запустите двигатель, подключите мультиметр к контакту «5» и начинайте трясти жгут руками в разных местах (в районе ДМРВ, за моторным щитом, под блоком предохранителей). Если напряжение на сигнале резко скакнуло до 5В — вы нашли место обрыва или замыкания. Вскрывайте жгут в этом месте.4. Реальные примеры из практики (кейсы)
Кейс 1: Нива Шевроле (p0103 нива шевроле)
Автомобиль глох при включении вентилятора печки. Диагностика: при проверке массы под нагрузкой сопротивление между контактом «3» и минусом АКБ составило 8 Ом! Оказалось, что клемма массы на левом крыле была затянута на ржавую шайбу. Лечение: зачистили место контакта до голого металла, обработали графитной смазкой. Ошибка ушла.Кейс 2: ВАЗ 2114 (p0103 ваз 2114)
Ошибка появлялась на кочках. Холостые обороты прыгали 800-2000. Мультиметр показал пропадание массы на контакте «3» при шевелении жгута около лобового стекла. Лечение: вскрыли жгут, нашли переломленный черный провод (масса) внутри изоляции от вибрации. Срастили провод пайкой, изолировали.Кейс 3: Гранта 8 клапанов
Ошибка p0103 ваз гранта загоралась ровно через 5 секунд после запуска. Замеры показали напряжение 4.9В на сигнале при отключенном разъеме. Это указало на короткое замыкание в контроллере. После вскрытия ЭБУ обнаружен прогоревший резистор на входе цепи ДМРВ. Блок был заменен на контрактный.5. Что делать, если ошибка осталась после замены ДМРВ?
Бывает, что dtc p0103 не уходит даже с новым датчиком. Причины:- Вы купили подделку. Сравните маркировку с оригинальной деталью. На ВАЗ ставят датчики Bosch 0280218040 (8V) и 0280218111 (16V). Китайские фейки имеют неправильное выходное сопротивление и сразу выдают 2.5В на ХХ.
- Не сброшены адаптации. Отключите «минусовую» клемму АКБ на 15 минут. Затем запустите двигатель и дайте ему прогреться на холостом ходу без нажатия педали газа 5 минут.
- Контроллер «запомнил» старые показания. Для полного сброса требуется диагностический сканер с функцией «Reset MAF Adaptations».
