P1169 Ошибка сигнала датчика давления в топливной рампе - подробное описание
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностика и устранение ошибки DTC P1169: Полное руководство для Ford Kuga дизель
Код неисправности DTC p1169 на дизельных автомобилях Ford Kuga — это индикатор проблем в топливной системе высокого давления (Common Rail). Полная официальная расшифровка кода: Fuel Rail Sensor In-Range High Failure — датчик давления в топливной рампе фиксирует значение, которое находится в допустимом диапазоне, но не соответствует расчетным параметрам работы двигателя . Данное руководство, основанное на реальных кейсах, технических форумах и практическом опыте, поможет системно подойти к диагностике и ремонту.

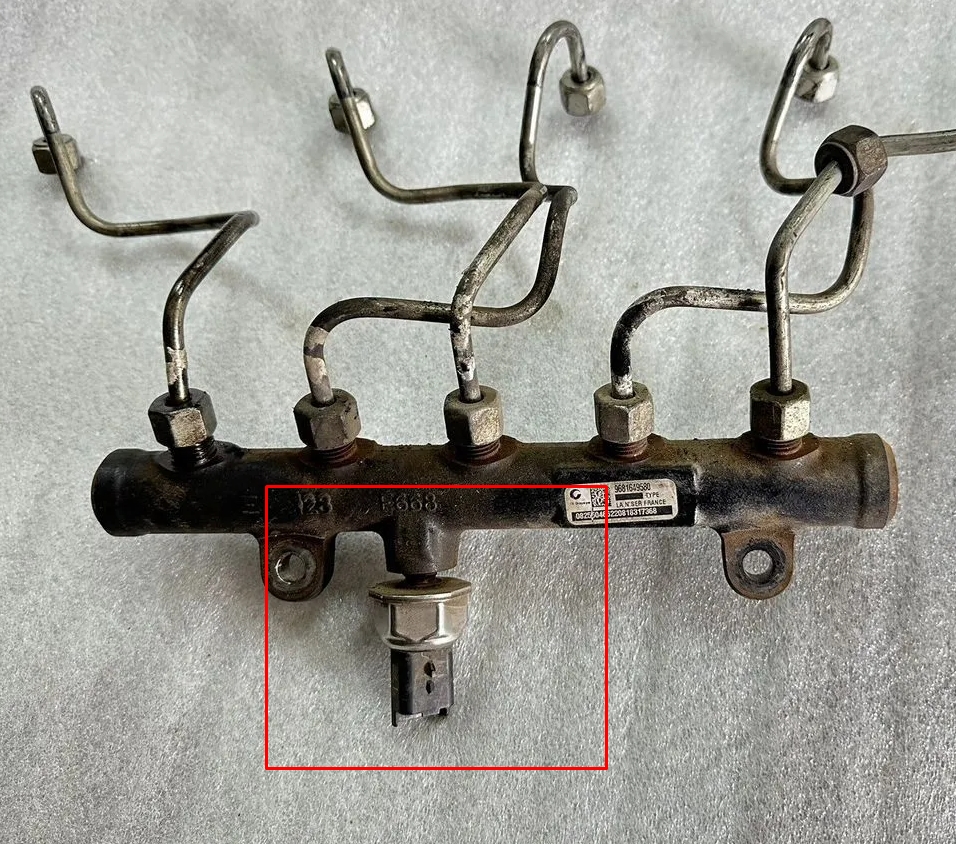

- DTC P1169 Ошибка двигателя
- DTC_P1169.jpg (704.79 КБ) 501 просмотр
1. Причины возникновения ошибки P1169 на Ford Kuga дизель
В отличие от бензиновых аналогов, на дизельном двигателе 2.0 TDCi (DW10) код p1169 форд куга дизель жестко привязан к системе Common Rail. Важно понимать: ошибка появляется не только при выходе параметров за пределы диапазона, а именно при нелогичном скачке давления, который блок управления (PCM/ECM) не может объяснить текущим режимом работы .1.1. Основные причины по результатам реальной эксплуатации
- Подсос воздуха в топливную систему низкого давления (самая частая причина на Ford Kuga 1-го поколения). Из-за негерметичности система "воздушит", давление в рампе падает, насос высокого давления (ТНВД) пытается компенсировать падение, происходит резкий скачок давления, и ECU фиксирует P1169 .
- Закупорка или критическое загрязнение топливного фильтра. Старый фильтр создает сопротивление потоку, что приводит к кавитации и сбоям в работе ТНВД .
- Неисправность датчика давления в рампе (Fuel Rail Pressure Sensor). Датчик может "врать", показывая заниженное давление в момент фактического нормального давления, или наоборот — резкие хаотичные скачки .
- Проблемы с электрической цепью датчика: окисление контактов в разъеме, обрыв или короткое замыкание в жгуте проводки датчика .
- Износ или залипание клапана регулировки давления топлива (обычно интегрирован в ТНВД или установлен на топливной рампе) .
- Падение напряжения в бортовой сети. В некоторых случаях (Ford Kuga 2010 г.в.) ошибка P1169 является вторичной и связана с умирающим генератором, который не выдает стабильные 13-14 Вольт под нагрузкой .
1.2. Сопутствующие ошибки
Часто ошибка p1169 форд куга идет в паре с кодом P1719 (неисправность соленоида управления давлением топлива) или с ошибками системы ESP . ESP может загораться из-за того, что блок управления двигателем при сбое давления отключает тягу или переводит мотор в аварийный режим, а система курсовой устойчивости интерпретирует это как потерю управления.2. Можно ли продолжать движение на автомобиле?
Ответ на этот вопрос зависит от тяжести симптомов. Ошибка p1169 редко сопровождается мгновенной остановкой двигателя, но игнорировать ее опасно.| Режим движения / Симптомы | Рекомендация | Техническое обоснование |
|---|---|---|
| Чек горит, но тяга есть, рывков нет | Движение до сервиса (50-100 км) возможно | ECM переходит в резервные таблицы, но насос работает. Риск — повышенный износ плунжерной пары ТНВД из-за воздуха или грязного топлива . |
| Периодические рывки, "тупит", ESP загорается | Эвакуация | Автомобиль может заглохнуть в потоке или резко потерять тягу при обгоне. Движение опасно . |
| Двигатель не запускается или глохнет сразу | Эвакуация обязательна | Вероятен серьезный подсос воздуха или выход из строя датчика/ТНВД. Попытки запуска могут разрядить АКБ и залить цилиндры дизелем . |
3. Как исправить ошибку P1169: Дорожная карта ремонта
Практика (в частности, опыт сервиса TCB Garage и отзывы владельцев) показывает, что алгоритм "от простого к сложному" экономит до 80% бюджета на ремонт. Не спешите менять дорогой ТНВД или датчик давления.3.1. Этап 1: Диагностика системы низкого давления (Топливный фильтр и магистрали)
Статистика неумолима: причина p1169 форд куга дизель в 60% случаев — это подсос воздуха на впуске к ТНВД или грязный фильтр .Визуальный контроль (Ford Kuga 1, 2.0 TDCi)
- Снимите декоративную крышку двигателя. Найдите прозрачный отрезок топливной трубки, идущий от корпуса топливного фильтра к насосу высокого давления .
- Запустите двигатель. При работе системы в трубке НЕ ДОЛЖНО быть пузырьков воздуха. Если вы видите поток мелких пузырьков или, тем более, большие воздушные пробки — проблема найдена .
Ремонт: Замена уплотнений и фильтра
Если воздух есть:- Замените топливный фильтр. Оригинальный артефакт или качественный аналог (MANN, Bosch, Purflux). Обязательно залейте фильтр чистой соляркой перед установкой через специальное отверстие в корпусе (на сухую не ставить!).
- Проблемное место: Корпус фильтра выполнен из алюминия, крышка — пластиковая. Со временем уплотнительное кольцо крышки теряет эластичность, либо на алюминии появляется коррозия, и система начинает подсасывать воздух на впуске .
- Решение: Замените уплотнительное кольцо крышки фильтра. Перед установкой смажьте кольцо моторным маслом. Аккуратно зачистите посадочную поверхность на алюминиевом корпусе мелкой наждачной бумагой (400-600 грит), чтобы удалить коррозию.
3.2. Этап 2: Электрическая проверка датчика давления в рампе
Если система герметична, пузырьков нет, а ошибка p1169 возвращается — переходим к электрике.Проверка контактов и проводки
- Найдите датчик давления в рампе. Обычно он установлен на торце топливной рампы (с левой стороны двигателя, если смотреть по ходу движения). Разъем на 3 контакта.
- Отсоедините разъем. Осмотрите контакты на наличие окисления (зеленый или белый налет). Даже незначительная коррозия искажает сигнал в 0-5V.
- Если есть подозрения — обработайте разъем специальным очистителем контактов (WD-40 Contact Cleaner) и смажьте диэлектрической смазкой.
Проверка сопротивления и питания (Мультиметр)
- Включите зажигание. Мультиметром в режиме вольтметра (20V DC) проверьте питание на разъеме со стороны жгута. На одном из контактов должно быть +5V (опорное напряжение от ECU). Если напряжения нет — проверяйте целостность проводки до блока управления.
- Сопротивление датчика (не всегда показательно, но полезно): Отключите датчик полностью. Замерить сопротивление между сигнальным и массовым контактом. У исправного датчика сопротивление обычно составляет несколько кОм и плавно меняется при надавливании на мембрану (имитация давления). Короткое замыкание — замена датчика.
Если фильтр новый, проводка целая, а ошибка p1169 вылетает только под нагрузкой (на трассе при обгоне или под горку), нужен профессиональный сканер.
Анализ потоковых данных (Live Data):
Подключите сканер (Ford IDS, Delphi, Autel). Зайдите в параметры двигателя:
- Сравните Actual Fuel Rail Pressure (фактическое давление) и Desired Fuel Rail Pressure (желаемое давление ЭБУ).
- Норма: Разница не более 20-30 бар.
- Диагностический признак: Если желаемое давление растет плавно, а фактическое "проседает" (например, упало со 1600 до 700 бар при открытой педали газа), а затем резко "выстреливает" вверх (например, до 1800 бар) — это классический симптом подсоса воздуха, который не виден глазом, или умирающего насоса низкого давления (в баке) .
- Если фактическое давление скачет хаотично при стабильном желаемом — скорее всего, "умирает" датчик давления или клапан регулировки на ТНВД (залипает).
На форумах описан случай, когда после замены всего (фильтр, датчик, соленоид) ошибка p1169 оставалась. Причина оказалась в механическом износе плунжерной пары ТНВД. Насос физически не мог нагнетать требуемое давление на средних оборотах, ЭБУ открывало клапан управления "на полную", возникал перепад и ошибка .
3.4. Неочевидная причина: Генератор и ESP
Изучая зарубежные форумы , можно найти интересный кейс (Дания, владелец Morten). У него код P1169 сопровождался загоранием ESP и ошибкой "Transmission limited function". Владельцы рекомендовали проверить генератор. Проблема оказалась в том, что при нагрузке (включение обогревов, фар) напряжение проседало ниже 12V. Электроника ESP и PCM работали некорректно, выдавая ложные ошибки по давлению. Замена генератора и АКБ решила проблему.Рекомендация: Если вы перебрали всю топливную систему, а чудес не случилось — замерьте напряжение на клеммах при включенных фарах, печке и обогреве зеркал. Оно должно быть не ниже 13.5V.
4. Примеры из жизни и отзывы по ремонту (Сводка)
Кейс 1: Ford Kuga 2010, 2.0 TDCI (Австралия)Проблема: Рывки на скорости 60-80 км/ч, загорается ESP, ошибка p1169. Владелец поменял: датчики ABS, АКБ, датчик давления в рампе, топливный фильтр — результата нет . Вывод сообщества: Ошибка осталась. Рекомендовано проверить электропроводку от датчика до ECM (возможен обрыв "минуса" или "сигнала") и ESP-блок.
Кейс 2: Ford Kuga (Великобритания)
Проблема: Не держит холостые, глохнет, код p1169 . Решение: Замена топливного фильтра. Диагностика показала, что старый фильтр был забит парафином (зимняя солярка) и грязью, насос не мог прокачать систему.
Кейс 3: Ford Kuga (Германия, TCB Garage)
Проблема: Аварийный режим, полное отсутствие тяги . Решение: Замена топливного фильтра и уплотнительного кольца крышки. В прозрачной магистрали была обнаружена обильная воздушная пробка.
5. Технические рекомендации и параметры
| Параметр проверки | Пороговые значения / Норма | Примечание |
|---|---|---|
| Вакуум в магистрали низкого давления | Не более 0.3-0.5 бар (разряжение) | Измеряется вакуумметром перед ТНВД. Высокое разряжение — забит фильтр или зажат топливопровод . |
| Давление в рампе (Холостой ход) | 250 – 350 бар (зависит от температуры) | Должно быть стабильным, без резких скачков амплитудой более 20-30 бар. |
| Напряжение питания датчика | +5.0 V (±0.1 V) | При включенном зажигании на разъеме жгута. |
| Напряжение бортовой сети под нагрузкой | 13.5 – 14.5 V | При 2000 об/мин и включенных фарах/печке. Падение ниже 12.5V — подозрение на генератор . |
| Наличие воздуха в прозрачной трубке | Абсолютное отсутствие пузырьков | Даже мелкие пузырьки на работающем двигателе — причина для замены уплотнений фильтра . |
6. Что делать, если ошибка вернулась? (План действий)
Если после замены фильтра, проверки проводки и чистки контактов ошибка p1169 ошибка возвращается:- Проверьте обратную магистраль топлива от ТНВД и форсунок. Пережатая или забитая "обратка" создает избыточное противодавление, сбивающее регулировку.
- Проверьте датчик положения распредвала (ДПРВ) и коленвала (ДПКВ). Сбой синхронизации может вызывать некорректный расчет угла опережения впрыска и, как следствие, ошибку по давлению.
- ЭБУ SID 802: На ряде Ford Kuga установлен блок управления двигателем Siemens SID 802. Существует проблема "плавающей" ошибки P1169 из-за внутреннего сбоя в блоке (дребезг контактов внутри). Если вы заменили всю механику — обратитесь к специалисту по ремонту ЭБУ для диагностики платы.
