P1320 Ошибка: проблема в первичной цепи управления катушками зажигания - подробно описание
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностика и устранение ошибки DTC p1320: от причин до ремонта
Код неисправности DTC p1320 — один из самых частых «гостей» в памяти ЭБУ автомобилей Nissan, Toyota и некоторых других марок. В профессиональной среде его появление вызывает четкий алгоритм действий, но новички часто путают причину со следствием. Ниже — сухая техническая методика, основанная на реальной практике и официальных мануалах.Ошибка p1320 (или dtc p1320 nissan) расшифровывается как «неисправность первичной цепи катушки зажигания» или «отсутствие сигнала с датчика положения распределительного вала (CMP) / коленвала (CKP) в определенном такте». На разных моделях трактовка может меняться, но физический смысл един: блок управления не видит искрообразования в нужный момент.
1. Причина возникновения ошибки p1320
Чтобы понять источник, нужно разделить причины на три уровня — механические, электрические и программные сбои.1.1. Основные источники по версии Nissan (мира, санни, примера, блюберд, wingroad, x-trail)
На ниссан p1320 чаще всего вылезает из-за:- - Обрыва или короткого замыкания в первичной обмотке катушки зажигания (одна катушка на свечу или сдвоенная).
- - Повреждения проводки между ЭБУ и катушками — высокое сопротивление в цепи (норма < 0,5 Ом).
- - Выхода из строя транзисторного ключа внутри ECU (характерно для Nissan Maxima A33, ниссан максима а33 ошибка p1320 — типичный «сопутствующий» диагноз).
- - Зависания или загрязнения датчика CKP (коленвала). Сигнал с него сравнивается с опорными метками, и при рассинхроне блок выдает p1320 сигнал зажигания первичный 1t.
1.2. Специфические коды и их привязка к моделям
| Код / запрос | Что реально означает |
|---|---|
| p1320 nissan sunny | Чаще — обрыв «плюса» на катушке 3-го цилиндра. Реже — сам ЭБУ. |
| wingroad p1320 | Проблема в жгуте проводов около передней панели (перелом из-за вибраций). |
| p1320 x trail | После мойки двигателя — вода в колодце свечи. Сушка + замена уплотнителей. |
| p1320 bluebird sylphy | Клинит транзистор драйвера катушки на плате ЭБУ. Лечится перепайкой или заменой блока. |
| ошибка p1320 ниссан примера | Сгорел резистор в цепи обратной связи от катушки к ECU (резистор на 100 Ом, 1 Вт). |
2. Можно ли продолжать движение при ошибке p1320 или нужна эвакуация?
Ответ зависит от поведения двигателя.- - Если горит только чек, машина едет ровно, но есть небольшие провалы — можно доехать до сервиса своим ходом, не нагружая двигатель (обороты не выше 2500-3000). Но систематическое пропускание искры убьет катализатор и лямбда-зонды.
- - Если моргает MIL (Check Engine) — запрещено. Моргание указывает на пропуски воспламенения, которые могут разрушить двигатель.
- - Ниссан либерти троит и горит ошибка p1320 — немедленная остановка. Троение = неработающий цилиндр = топливо смывает масло со стенок цилиндра и попадает в картер. Заведете снова — получите гидроудар.
- - Для ниссан эксперт ошибка p1320 и ниссан пресаж код ошибки p1320 — рекомендация та же: если трясет при разгоне — эвакуатор.
3. Подробный мануал по исправлению: проверки, параметры, примеры
3.1. Первичная диагностика (инструмент: мультиметр, осциллограф, сканер)
- 1. Считать коды ошибок p1320 и сопутствующие (например, P0300, P0335). Если есть p1320 00 — это означает, что код сохранен как текущий, но стартовый флаг сброшен. Проверяйте на холодную и на прогретом двигателе.
- 2. Визуальный осмотр: разъемы катушек, оплетка жгута около головки блока — ищите почернения, оплавы, трещины изоляции.
- 3. Прозвонка первичной обмотки катушек зажигания. Параметры проверки: для Nissan QG/QR/SR двигателей сопротивление первички должно быть 0,3-0,8 Ом. Вторичка — 5-15 кОм (но вторичка не вызывает код p1320, только пропуски).
3.2. Проверка сигнала со стороны ECU (при код p1320 ниссан)
Реальная практика: на ниссан икстрейл 2002 код ошибки p1320 часто виноват банальный окисел в фишке ЭБУ. Снимаете блок (под торпедо), открываете, смотрите дорожки к выводам катушек. Если белый налет — чистка контакт-клинером и повторная пропайка (если есть микротрещины).Пример из жизни: ниссан санни p1320 — машина глохнет на горячую, заводится через раз. Причина — термоиндуцированный обрыв внутри транзисторной сборки ЭБУ. Замена сборки (артикул 23710-72F00) решила проблему. p1320 ниссан санни в 70% случаев лечится перепрошивкой или заменой ECU, но не всегда сразу.
3.3. Алгоритм для Nissan X-Trail и Wingroad
ошибка p1320 x trail (T30, QR20DE) — проверьте напряжение питания катушек. На разъеме катушки должно быть:- - Пин 1 (черный) — масса.
- - Пин 3 (черный/белый) — +12 В при включенном зажигании.
- - Пин 2 — сигнал управления от ЭБУ (должно быть меандр 5 В на осциллографе).
3.4. Отзывы и рекомендации в ремонте (с реальных автофорумов)
- - Владелец Nissan Bluebird Sylphy (двигатель MR20DE) : «Ошибка p1320 nissan bluebird sylphy ошибка появлялась при влажности. Решение — залил все колодцы свечей силиконовой смазкой и заменил уплотнители крышки клапанов. Полет нормальный».
- - ниссан макси а33 ошибка p1320 — механик: «Проверял катушки — все ок. Но ошибка возвращалась. Оказалось, пробивало на массу через трещину в изоляторе свечи. Поставил свечи NGK с правильным зазором 1,1 мм — ушла».
- - Для p1320 ошибка ниссан примера: «Заменил все катушки (DELPHI) — ошибка исчезла только после обнуления адаптаций через сканер (сброс лямбда-зондов и углового коэффициента). Просто стереть код — недостаточно».
- - p1320 toyota (двигатель 1NZ-FE): «Поменял модуль зажигания на б/у — ошибка осталась. Оказалось, выгорел дорожку в блоке предохранителей под капотом. Запаял перемычку — все заработало».
3.5. Когда нужен осциллограф (случаи p1320 nissan maxima и p1320 nissan sunny ошибка)
Без осциллографа не обойтись, если:- - Мультиметр показывает нормальные значения, но двигатель работает с перебоями.
- - Код p1320 сигнал зажигания первичный 1t означает, что ЭБУ фиксирует превышение времени нарастания тока в первичке свыше 1,3 мс (норма 0,6-1,0 мс). Осциллограф показывает, что катушка «насыщается» слишком долго — меняйте катушку, даже если ее сопротивление в норме.
3.6. Для моделей с прямым впрыском (p1320 ошибка ниссан блюберд силфи, MR18DE)
Там катушки зажигания интегрированы с драйвером. При ошибке код ошибки p1320 ниссан меряйте напряжение на контакте +B (12В) и IGN (сигнал от ECU). Рекомендация: не пытайтесь ремонтировать такие катушки — они неразборные. Оригинал (22448-ED000) или качественный аналог (DENSO 099700-079). Подделки живут 2000 км.3.7. Итоговая таблица действий для ускоренного поиска
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Ошибка p1320 nissan + троит на холодную | Микротрещина в катушке | Заменить катушку, свечу, проверить массу двигателя |
| p1320 error только под нагрузкой | Слабое питание ЭБУ или реле | Прозвон питания ECU, замена реле EFI |
| Код p1320 ниссан санни + не заводится | Нет сигнала с CKP | Проверить датчик коленвала (зазор 1,0-1,5 мм) |
| p1320 x trail после дождя | Вода в колодцах | Сушка, силиконовая смазка, проверка разъемов |
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностика и устранение ошибки DTC P1320 на автомобилях Nissan: причины, последствия и ремонт
Код неисправности p1320 ошибка ниссан — один из самых распространенных и, одновременно, сложных для диагностики кодов на автомобилях японского бренда. Он указывает на проблему в первичной цепи управления катушками зажигания. В отличие от кодов пропусков воспламенения (P0301-P0306), которые указывают на конкретный цилиндр, DTC p1320 сигнализирует о системной неисправности в управлении модулями зажигания. Наиболее часто с этой проблемой сталкиваются владельцы Nissan X-Trail, Sunny, Maxima, Primera, Wingroad, Bluebird и Liberty .- DTC P1320 Ошибка Nissan

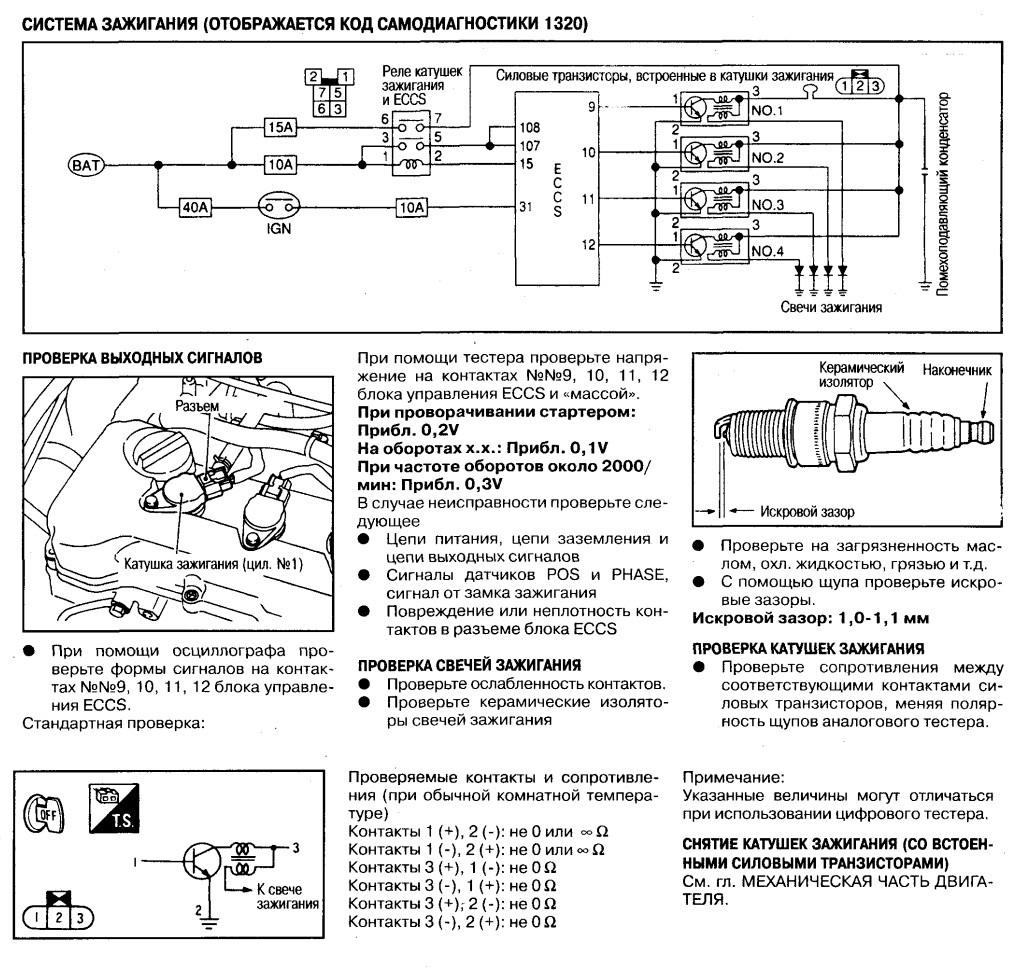

- DTC_P1320_Nissan.jpg (308.04 КБ) 871 просмотр
1. Причина возникновения ошибки P1320 на Nissan
Чтобы понять, почему возникает p1320 nissan, нужно разобраться в логике работы блока управления двигателем (ECM). Система зажигания Nissan построена по принципу «катушка на свечу» (COP — Coil on Plug). Каждая катушка имеет встроенный мощный транзистор. Команда на искрообразование поступает от ECM в виде управляющего сигнала напряжением 5 В. Транзистор в катушке замыкает первичную цепь на массу, создавая магнитное поле. При размыкании цепи (прерывании сигнала) возникает высокое напряжение во вторичной обмотке.Код p1320 ниссан санни или p1320 x trail регистрируется, когда ECM не видит ожидаемое падение напряжения в момент управления транзистором или не получает подтверждающий сигнал.
Основные причины возникновения кода P1320, по данным форумов и технической документации
- — Неисправность катушек зажигания (самая частая причина). На форумах пользователи сообщают: «Решил проблему P1320 на Pathfinder — заменил все катушки на оригинальные» . Специфика Nissan в том, что катушка может работать на холостых оборотах и в среднем диапазоне, но «срываться» под нагрузкой или при нагреве. Измерение сопротивления мультиметром в спокойном состоянии часто не показывает отклонений, так как дефект проявляется только при температуре или вибрации .
- — Проблема с конденсатором (помехоподавляющий фильтр). Многие специалисты называют эту деталь «убийцей катушек». На Nissan QG18 (Sentra, Almera) и QR25 (X-Trail, Altima) установлен конденсатор 0,47 мкФ. Деталь арт. 28351-89901 или 28351-89902. При его пробое или обрыве ECM получает искаженный сигнал, что вызывает p1320 ошибка ниссан x trail. Один из пользователей форума подтвердил: «Этот конденсатор играет критическую роль, его отсутствие сокращает жизнь новым катушкам» .
- — Плохие контакты в разъемах или обрыв проводки. На автомобилях старше 10 лет, таких как wingroad p1320 или p1320 nissan wingroad y11, часто страдает жгут проводов около головки блока. Вибрация приводит к микротрещинам в проводке внутри изоляции. Особенно уязвима цепь «обратной связи» от катушек к ECM. Также нередки случаи окисления контактов в фишках, особенно после мойки двигателя .
- — Питание (реле ECM / Main Relay). Если реле, подающее +12В на катушки, имеет подгоревшие контакты, просадки напряжения будут вызывать ложные срабатывания кода dtc p1320 nissan без явных пропусков зажигания .
- — Выход из строя самого блока управления (ECM). Хотя это редкая, но реальная проблема. Например, на Nissan Sentra 2001 года выпуска зафиксированы случаи, когда замена катушек, проводки и конденсатора не помогала, и только перепрошивка или замена ECM решала ошибку p1320 ошибка ниссан примера .
2. Можно ли продолжать движение при ошибке P1320?
Этот вопрос волнует каждого, кто увидел код ошибки p1320 ниссан на панели.Ответ зависит от сопутствующих симптомов.
| Режим работы двигателя | Рекомендация |
|---|---|
| Машина едет нормально, нет дерганий, Check Engine горит ровно, но ошибка в памяти | Движение возможно, но требует диагностики в ближайшее время. ECM переходит в аварийный режим, что может повысить расход топлива, но до дома доехать можно . |
| Машина «троит», дергается, Check Engine мигает (моргает) | НЕМЕДЛЕННАЯ ОСТАНОВКА И ЭВАКУАЦИЯ. Мигающий Check Engine означает катастрофические пропуски зажигания. Несгоревшее топливо попадает в катализатор, вызывая его перегрев и плавление. Ремонт катализатора обойдется в разы дороже эвакуатора . |
| Двигатель не заводится / глохнет на ходу | Только эвакуация. Это указывает на полную потерю сигнала управления катушками . |
3. Как исправить ошибку P1320: подробные рекомендации и мануалы
Диагностика должна быть последовательной. Не стоит менять все детали подряд — это выйдет дорого и часто неэффективно, как пишут пользователи: «Я заменил кучу деталей, а оказалось, что проблема в конденсаторе» .Шаг 1. Считывание контекста (Live Data)
Само наличие p1320 nissan требует чтения стоп-кадра и проверки на наличие дополнительных кодов.- — Если есть коды P0301, P0302, P0303, P0304, P0305, P0306 — проблема локализована (обычно катушка или свеча в конкретном цилиндре). Например, p1320 bluebird часто сопровождается P0300 .
- — Если есть только P1320 без кодов пропусков — проблема в общей цепи: питание, конденсатор, обратная связь .
Шаг 2. Визуальный осмотр (Nissan X-Trail / Sunny / Wingroad)
Проверьте жгут проводов возле клапанной крышки. На p1320 nissan sunny ошибка часто встречается перелом проводов (белый или черно-белый провод сигнала) прямо у разъема катушки из-за вибрации. Возьмите в руки каждую фишку и пошатайте её. Если двигатель при этом меняет работу — контакт плохой.Шаг 3. Главный «спасательный круг» — Конденсатор (Capacitor)
Это первое, что советуют менять опытные электрики при p1320 ошибка ниссан санни и p1320 ниссан примера, особенно если новая катушка не решила проблему.- — Где искать: На впускном коллекторе или на моторном щите возле ECM. Выглядит как маленькая капсула (цилиндр черного цвета) с двумя проводами. Находится в жгуте проводов, часто примотан изолентой .
- — Параметры проверки: Для Nissan QG18 и SR20 это конденсатор 0.47 мкФ (микрофарад). Для V6 VQ30/VQ35 (Maxima A33) параметры могут отличаться, но критична целостность.
- — Как проверить: Мультиметром в режиме емкости (если есть). Рабочий конденсатор должен показывать близкую к номиналу емкость и не «звониться» накоротко. Если мультиметр простой — замените его на заведомо новый (артикулы 28351-89901, 28351-89902). Стоят они недорого, а эффект часто колоссальный. Один из механиков пишет: «Поменял конденсатор 0,47 мкФ — всё заработало как часы» .
Шаг 4. Проверка питания и сигнала осциллографом / Мультиметром
Если коды ошибок p1320 продолжают сыпаться, берем в руки тестер.- — Проверяем массу на катушках. Сопротивление между корпусом катушки и минусом АКБ должно быть 0 Ом.
- — На разъеме катушки должно быть 3 провода: «+12V» (постоянно при зажигании), «GND» (масса), «Signal» (управляющий сигнал с ECM). На сигнальном проводе вольтметром при включенном зажигании можно увидеть опорное напряжение около 5В или 0В в зависимости от состояния ECM . Мерить нужно именно на катушке, а не на разъеме (иногда разъем окисляется изнутри).
Шаг 5. Практика по моделям
Для Nissan X-Trail T30 (QR20DE / QR25DE):Владельцы x trail сталкиваются с p1320 x trail часто из-за перегрева моторного отсека. Решение: замена всех катушек на Hitachi (оригинальный производитель), так как неоригинал может выдать ошибку сразу после замены . Также на форумах описывают случай, когда ошибка ошибка p1320 x trail лечилась прошивкой ECM у дилера.
Для Nissan Sunny / Bluebird Sylphy / Wingroad (QG18DE):
Типичный случай: p1320 nissan wingroad появляется после езды под дождем. Проблема в катушке №1 (ближней к ремню ГРМ) — туда затекает вода через капот. Решение: замена катушки и герметизация. Если машина глохнет при нагреве — смотрим конденсатор 0.47uF и контакты реле топливного насоса/ECM.
Для Nissan Maxima A33 (VQ30DE):
Владельцы ниссан максима а33 ошибка p1320 часто жалуются на вибрации. Диагностика здесь сложнее из-за V-образной конструкции (задний ряд катушек труднодоступен). Частая причина — высыхание конденсатора в блоке управления или же полная замена комплекта катушек (обычно страдают 1, 3 и 5 цилиндры). При этом пользователи советуют: «Если заменил одну, меняй все, иначе через месяц приедет P0304» .
