Системная диагностика и устранение ошибки DTC P1157: Lack Of HO2S22 Switch - Sensor Indicates Lean

Код неисправности DTC P1157 относится к числу кодов, интерпретация которых критически зависит от производителя автомобиля. На автомобилях Honda и Acura это один из самых распространенных диагностических кодов, связанных с системой управления топливом. Однако важно понимать: в официальной технической документации Honda этот код расшифровывается иначе, чем в универсальных сканерах OBD-II.

Согласно официальным руководствам Honda (p1157 honda), код DTC P1157 означает «A/F Sensor (Sensor 1) AFS Line High Voltage» — высокое напряжение в цепи датчика A/F (широкополосного лямбда-зонда), расположенного до каталитического нейтрализатора. Универсальные же сканеры часто выдают формулировку «Lack Of HO2S22 Switch — Sensor Indicates Lean» (отсутствие переключения подогреваемого кислородного датчика HO2S22 — датчик указывает на обедненную смесь). Эта путаница происходит из-за различий в протоколах OBD-II.

Данная статья ориентирована на владельцев автомобилей Honda Accord 7 (p1157 honda accord 7, p1157 honda accord 7 2.4), Honda CR-V (p1157 honda cr v), Honda Civic, Honda Jazz и Honda Pilot (p1157 accord), у которых этот код встречается чаще всего.

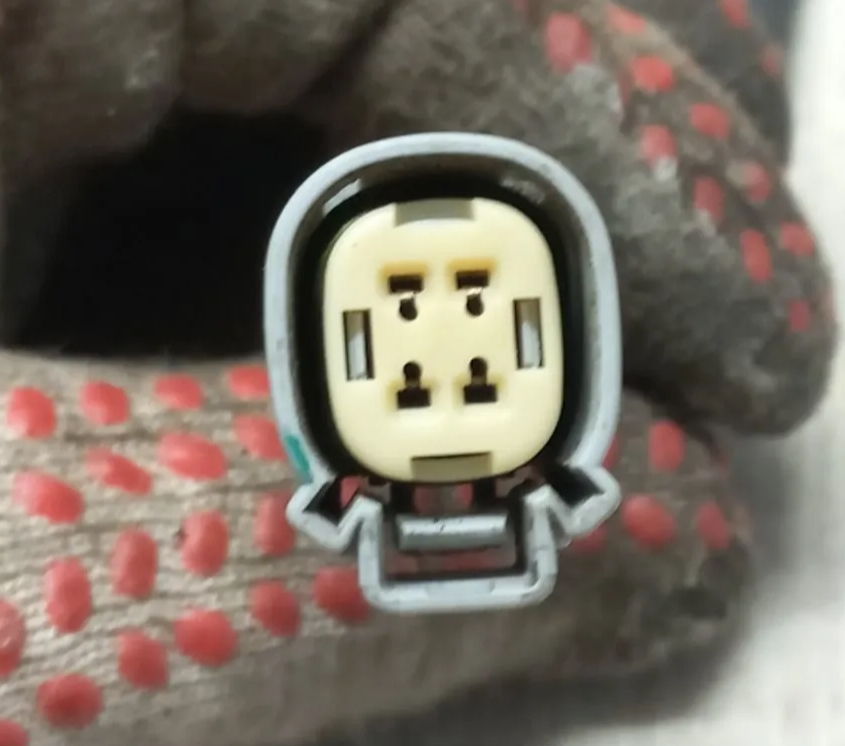

: DTC P1157 Ошибка двигателя; DTC_P1157.jpg (234.51 КБ) 245 просмотров

1. Причина возникновения ошибки P1157 на автомобилях Honda

На ошибка p1157 хонда указывает на проблему в цепи широкополосного датчика A/F (Air/Fuel Ratio Sensor), который на схемах Honda обозначается как Sensor 1 (верхний по потоку, до катализатора), а не датчик 2 (нижний, после катализатора), как может показаться из названия HO2S22. Датчик A/F — это более совершенный прибор, чем обычный кислородный датчик. Он генерирует сигнал тока, который линейно изменяется в зависимости от состава смеси, а не просто «переключается» между богато и бедно.

Причина возникновения ошибки P1157 кроется в том, что блок управления двигателем (ECM/PCM) обнаруживает аномально высокое напряжение в сигнальной цепи датчика A/F (линии AFS+ и AFS-). Это может быть вызвано следующими факторами:

1.1. Официальный технический бюллетень Honda (TSB 08-067) — Вероятная причина №1

Для p1157 honda cr v и других моделей Honda выпустила специальный бюллетень TSB 08-067 от 7 июля 2009 года. Согласно этому документу, проблема вызвана конструктивной особенностью:

Высокая температура под капотом приводит к тому, что смазка (консервационная смазка) из разъема главного монтажного блока (under-hood fuse box) размягчается и стекает вниз по жгуту проводов двигателя.

Эта смазка (диэлектрическая) попадает в 4-контактный разъем датчика A/F Sensor 1. Попадая на контакты, смазка создает паразитное сопротивление и «подтягивает» напряжение на сигнальной линии, что и регистрируется ECM как P1157.

Это объясняет, почему ошибка возникает «на ровном месте» — например, после того, как водитель просто отсоединил и подсоединил разъем (как в известном случае с p1157 хонда cr-v 2006 года).

1.2. Другие электрические и механические причины

Если проблема не связана с бюллетенем, следует проверить следующее:

Компонент/Узел	Типичная неисправность
Цепь AFS+ (сигнал)	Обрыв в проводе между контактом ECM/PCM (A28 или C39) и датчиком A/F Sensor 1. Диагностируется прозвонкой мультиметром
Цепь AFS- (сигнальный минус/опорный)	Обрыв в проводе между контактом ECM/PCM (A31 или C40) и датчиком A/F Sensor 1. Нарушает дифференциальное измерение сигнала
Сам датчик A/F Sensor 1	Внутренний обрыв или короткое замыкание в чувствительном элементе. Типичный «возрастной» отказ после 100-150 тыс. км пробега
Разъем датчика	Ослабление контактов, окисление, попадание влаги или грязи. Характерно для регионов с агрессивными реагентами
Повреждение при ремонте выхлопной системы	Перегрев датчика при сварочных работах в непосредственной близости от него (менее 10-15 см) — моментально выводит из строя чувствительный элемент
ECM/PCM (блок управления)	Внутренняя неисправность или устаревшее программное обеспечение (ПО). Встречается редко, но по процедуре проверки исключается в последнюю очередь

1.3. Примечание по интерпретации HO2S22

Владельцы Honda Jazz 2012 года сообщают, что универсальные сканеры выдают формулировку «Lack Of HO2S22 Switch — Sensor Indicates Lean» и интерпретируют HO2S22 как Bank 2, Sensor 2. Однако для 4-цилиндровых двигателей Honda (рядная «четверка») банк 2 физически отсутствует. На рядном двигателе есть только Банк 1. Поэтому при появлении кода P1157 на Honda Accord 7 2.4 (двигатель K24) или Honda CR-V (двигатели K20, K24) речь всегда идет о Банке 1, Датчике 1 (Sensor 1) — верхнем (переднем) широкополосном датчике A/F.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Вопрос безопасности при появлении ошибки p1157 honda зависит от того, как ведет себя двигатель.

Когда можно ехать своим ходом (с осторожностью):
Если автомобиль завелся, двигатель работает ровно на холостых, нет сильных рывков и провалов при нажатии на педаль газа — допускается движение до сервиса или до места ремонта (в пределах 30-50 км). В этом режиме ECM переходит в аварийные карты топливоподачи («open loop»), расход топлива увеличится на 10-20%, а динамика может упасть. Однако ошибка p1157 сама по себе не приводит к немедленной катастрофе двигателя.

Когда нужна эвакуация (обязательно):

Двигатель троит (работает с пропусками зажигания), слышны хлопки в выхлопную систему.

Машина «кенгурит» — резкие рывки в момент нажатия на газ, особенно на низких передачах. Как сообщают владельцы Honda Jazz, симптом «kangarooing» (кенгуряние) может усиливаться со временем.

Плавающие обороты холостого хода, двигатель глохнет на светофорах.

Сильный запах бензина из выхлопной трубы (черный дым) — указывает на критическое переобогащение, которое убивает каталитический нейтрализатор.

В этих случаях продолжение движения приведет к выходу из строя катализатора (забитые соты) или к перегреву и детонации двигателя. Лучше вызвать эвакуатор.

3. Как исправить ошибку P1157: Подробный алгоритм диагностики и ремонта

Ниже приведена пошаговая процедура как исправить ошибку P1157 на автомобилях Honda Accord, CR-V, Civic, Jazz с бензиновыми двигателями (K-серии, L-серии). Алгоритм основан на официальной процедуре Honda и реальных отзывах с форумов.

Шаг 1: Верификация кода и первичный осмотр

Прежде чем что-либо менять, выполните следующие действия:

Подключите сканер OBD2 (желательно с функцией просмотра данных в реальном времени). Сотрите код P1157 и все сопутствующие коды.

Запустите двигатель и дайте ему поработать 1 минуту. Проверьте, появляется ли код снова (Pending или Confirmed). Если код не появляется — проблема носит временный характер («intermittent failure»). В этом случае проверьте контакты в разъемах датчика A/F и ECM/PCM, а также массу двигателя.

Осмотрите 4-контактный разъем датчика A/F Sensor 1 (расположен на выпускном коллекторе до катализатора, со стороны радиатора — для Accord 7 и CR-V 2-го/3-го поколения). Ищите следы зеленого налета (окислов), грязи или маслянистой жидкости.

Шаг 2: Диагностика по бюллетеню TSB 08-067 (Ключевой шаг для CR-V и Accord)

Если вы видите на разъеме датчика или на проводах жгута следы маслянистой/жирной жидкости — это, скорее всего, та самая смазка из монтажного блока. Ошибка p1157 хонда cr-v особенно подвержена этому дефекту. Официальное решение:

Замените датчик A/F Sensor 1 на новый (артикул 36531-RZA-003, H/C 8404519).

Установите промежуточный жгут-адаптер (subharness kit) (артикул 06322-SWA-305, H/C 9050097). Этот жгут создает «петлю» (loop), которая механически предотвращает попадание стекающей смазки в разъем датчика.

Если подрамник не устанавливать, через 5-10 тыс. км ошибка вернется снова (подтверждено опытом пользователей).

Шаг 3: Проверка электрических цепей мультиметром (если бюллетень не применим)

Если бюллетень не подходит (или вы уже установили подрамник, а ошибка осталась), необходимо вооружиться цифровым мультиметром и электросхемой.

Важно: Перед проверкой отсоедините разъем ECM/PCM (блока управления) и разъем датчика A/F Sensor 1.

Проверка цепи AFS+ (сигнальный провод):

Возьмите перемычку и замкните контакты №1 и №2 в разъеме датчика A/F Sensor 1 (со стороны датчика).

Переключите мультиметр в режим прозвонки (диод/непрерывность). Щупами коснитесь контактов A28 (или C39, зависит от модели) и A31 (или C40) на разъеме ECM/PCM. Мультиметр должен издать звуковой сигнал (показать «0 Ом»). Если сигнала нет — обрыв в проводе AFS+ между ECM и датчиком.

Проверка цепи AFS- (сигнальный «минус»):

Снимите перемычку с разъема датчика.

Замкните перемычкой контакт №2 разъема датчика на массу кузова (надежный «минус»).

Прозвоните контакт A31 (или C40) на разъеме ECM/PCM относительно массы кузова. Если сигнала нет — обрыв в проводе AFS-.

Если обрыв найден — восстановите провод (спайка + термоусадка). Не используйте скрутки — они быстро окисляются.

Шаг 4: Замена датчика A/F (широкополосного лямбда-зонда)

Если электрические цепи исправны (прозвонка показала целостность), а визуально разъем сухой и чистый, но код возвращается — датчик A/F Sensor 1 подлежит замене.

Важные рекомендации по замене (из опыта владельцев Honda):

Покупайте только оригинальный датчик Denso или NGK/NTK с правильным номером детали для вашей модели. Дешевые аналоги (Bosch, Delphi, неоригинал) часто вызывают повторное появление ошибки P1157 или P0134. Владельцы Honda Accord 7 2.4 неоднократно сообщали, что после установки датчика NGK 24835 (неправильный номер) ошибка возвращалась, и только оригинал Denso решал проблему.

При выкручивании старого датчика используйте специальный кислородный ключ (разрезной на 22 мм). Обычный рожковый ключ сорвет грани.

Перед установкой нового датчика обязательно обработайте резьбу высокотемпературной медной или керамической антипригарной пастой. Это облегчит следующую замену через 100-150 тыс. км.

Момент затяжки нового датчика — 44 Н·м (33 фунт-фута). Перетяжка может повредить керамический чувствительный элемент.

Не допускайте попадания масла, грязи или силикона с пальцев на керамический наконечник нового датчика — это убьет его за несколько часов работы.

Шаг 5: Обучение ECM/PCM (Idle Learn Procedure) и сброс

После установки нового датчика и/или подрамника:

Подключите сканер и выполните «ECM/PCM Reset» (обнуление данных ECM) или отключите клемму «минус» аккумулятора на 15 минут.

Обязательно проведите процедуру «ECM/PCM Idle Learn Procedure» (обучение холостому ходу). Для Honda это делается так: запустите двигатель без нагрузки (все потребители выключены: фары, кондиционер, обогревы). Дайте двигателю поработать на холостых до тех пор, пока вентилятор радиатора не включится и не выключится (двигатель прогреется до рабочей температуры). Затем дайте поработать еще 5-10 минут на холостых. За это время ECM пересчитает параметры холостого хода и адаптируется к новому датчику.

После процедуры совершите тест-драйв в спокойном режиме (без резких ускорений) в течение 15-20 минут. Затем повторно проверьте наличие кодов.

Шаг 6: Проверка ECM/PCM (в последнюю очередь)

Если все вышеперечисленное выполнено правильно, цепи прозваниваются, датчик новый, но ошибка P1157 возвращается — проблема может быть в самом блоке управления (ECM/PCM). Перед заменой ECM попробуйте:

Проверить наличие обновления программного обеспечения (ПО) у официального дилера. Некоторые версии ПО имели ошибки в алгоритмах обработки сигнала A/F датчика. Обновление может решить проблему без замены блока.

Если обновление не помогло — временно подставьте заведомо исправный ECM/PCM (с такой же маркировкой) и проверьте, уходит ли код. Если код уходит — ваш старый блок неисправен и подлежит замене или ремонту (как правило, неремонтнопригоден).

Заключение и практические рекомендации

Устранение ошибки P1157 на автомобилях Honda Accord 7, CR-V, Civic, Jazz требует системного подхода, но в большинстве случаев (около 80%) проблема решается заменой датчика A/F (Sensor 1) и установкой защитного промежуточного жгута по бюллетеню TSB 08-067.

Пример из жизни (Honda CR-V 2006, двигатель K20A4):
Владелец решил установить обманку на второй лямбда-зонд. После простого отключения и подключения разъема датчика (даже без вмешательства в схему) загорелась ошибка P1157. Машина работала нормально, но «душа была не на месте». На форуме ему объяснили, что ошибка по первому (широкополосному) датчику, и посоветовали проверить контакты разъема на предмет попадания влаги или окисления. Проблема решилась чисткой контактов специальным очистителем и фиксацией разъема.

Еще один пример (Honda CR-V, оригинальные датчики 20 лет):
Владелец обратился в кустарный сервис для сварки выхлопной трубы. Сварщик выполнял работы в непосредственной близости (миллиметры) от датчика A/F Sensor 1. После сварки двигатель стал работать с запахом бензина (богатая смесь) и загорелась ошибка P1157. Вывод: термическое воздействие при сварке вывело из строя чувствительный элемент датчика. Потребовалась замена датчика.

Главные выводы:

Не игнорируйте официальный бюллетень Honda — для CR-V и Accord это частая причина.

При замене датчика используйте только Denso или NGK/NTK с правильным номером детали. Экономия на датчике обернется повторной ошибкой через 500-2000 км.

Если ошибка появляется и исчезает сама собой, а сканер показывает «intermittent failure» — проблема с контактами, а не с датчиком.

После сварки выхлопной системы в любых работах рядом с датчиком — ожидайте его выхода из строя. Лучше выкручивать датчик перед сваркой.
