P1158 Ошибка кислородного датчика (Банк 2, Датчик 2) - подробное описание

[morskoj]

Системная диагностика и устранение ошибки DTC P1158: Lack Of HO2S22 Switch - Sensor Indicates Rich

Код неисправности DTC P1158 относится к числу диагностических кодов, интерпретация которых сильно зависит от производителя автомобиля. Официальное универсальное значение — «Lack Of HO2S22 Switch — Sensor Indicates Rich», что означает отсутствие переключения подогреваемого кислородного датчика HO2S22 (Банк 2, Датчик 2) — датчик указывает на богатую смесь. Этот код является зеркальным отражением кода P1157 .

На большинстве автомобилей ошибка p1158 указывает на проблему с нижним (диагностическим) кислородным датчиком после катализатора на втором банке цилиндров. Однако для некоторых производителей, в частности для p1158 ошибка порше (Porsche Cayenne), этот же код может означать совершенно другую неисправность — датчика температуры подкапотного пространства . Данное руководство охватывает оба сценария с подробными алгоритмами диагностики.

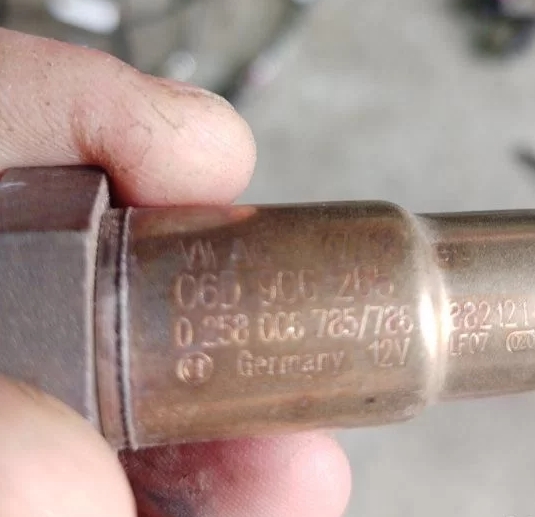

DTC P1158 Ошибка двигателя


1. Причина возникновения ошибки P1158

Механизм появления кода основан на анализе сигнала датчика HO2S22 (Bank 2 Sensor 2) во время режима принудительного отключения подачи топлива (Decel Fuel Cut-Off — DFCO). Если в этот момент ЭБУ видит аномально высокое напряжение (богатая смесь), записывается код P1158 .

1.1. Основной сценарий: неисправность цепи HO2S22 (Bank 2 Sensor 2)

На большинстве автомобилей (Ford, Mercury, Volvo, Jaguar, GM) код P1158 указывает на то, что сигнал с диагностического датчика кислорода после катализатора на втором банке цилиндров указывает на постоянно богатую смесь или имеет электрическую неисправность .

Физическая суть: В нормальных условиях работающий каталитический нейтрализатор накапливает кислород, поэтому сигнал с датчика после него должен быть относительно стабильным (около 0,6-0,7В) и меняться медленнее, чем с переднего датчика. Если блок управления фиксирует напряжение выше 30 мВ более 5 секунд во время DFCO (когда топливо перекрыто и в выхлопе должно быть много кислорода — низкое напряжение), это сигнализирует о неисправности .

Возможные причины (основной сценарий), согласно официальным руководствам Jaguar и GM :

• Проблемы с проводкой датчика: Короткое замыкание сигнального провода на массу. Это создает искусственно низкое напряжение, которое ЭБУ интерпретирует как бедную смесь (для P1157), либо, наоборот, замыкание на питание создает высокое напряжение (богатая смесь) для P1158 . Также возможно перепутывание проводов при ремонте .

• Неисправность самого датчика HO2S22: Выход из строя нагревательного элемента, «отравление» датчика из-за некачественного топлива или попадания масла/антифриза. Внутреннее сопротивление датчика становится слишком низким, и он «залипает» в положении богатой смеси .

• Проблемы с системой зажигания или топливоподачи: Реальное переобогащение смеси из-за неисправных форсунок (течь), высокого давления топлива, забитого воздушного фильтра или пропусков зажигания. В этом случае «богатую» смесь видит и передний датчик, а задний лишь констатирует факт, что катализатор не справляется .

• Проблемы с каталитическим нейтрализатором: Разрушенный или забитый катализатор на банке 2 может вызывать аномальные показания заднего датчика .

• Механические повреждения выхлопной системы: Трещина в выпускном коллекторе или трубе после катализатора может нарушать нормальный поток газов и искажать показания датчика .

• Неисправность блока управления двигателем (ECM/PCM): Внутренний обрыв или короткое замыкание во входной цепи датчика на плате ECM. Встречается редко, диагностируется методом исключения .

1.2. Специфический сценарий: Porsche Cayenne (P1158 — Engine Compartment Temp Sensor)

Для p1158 ошибка порше (Porsche Cayenne 958, 2011-2018) значение кода кардинально иное. Здесь DTC P1158 относится к датчику температуры подкапотного пространства (Engine Compartment Temperature Sensor).

Причины возникновения :

• Неисправность самого датчика температуры моторного отсека.

• Проблемы с проводкой или разъемом датчика.

• Неисправность блока управления вентиляторами охлаждения (характерный симптом — вентиляторы работают на полную мощность даже на холодном двигателе) .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Решение о возможности дальнейшего движения зависит от марки автомобиля и сопутствующих симптомов.

Для автомобилей с кодом HO2S22 (основной сценарий):

Если ошибка p1158 появилась изолированно, без сопутствующих кодов пропусков зажигания (P0300-P0308) или критического обеднения/обогащения (P0171, P0172, P0174, P0175), и двигатель работает ровно:

• Продолжать движение можно, но с осторожностью. ЭБУ перейдет в режим «open loop» (управление по таблицам, без обратной связи по лямбде). Расход топлива увеличится на 10-20%, возможна небольшая потеря мощности. Катализатор может подвергаться повышенным нагрузкам .

Эвакуация обязательна, если:

• Двигатель троит, сильно вибрирует, есть провалы при нажатии на газ — это указывает на серьезные проблемы с зажиганием или топливоподачей, которые могут убить катализатор за считанные километры.

• Из выхлопной трубы валит черный дым (критическое переобогащение).

• Автомобиль внезапно глохнет на ходу или не развивает скорость выше 40-50 км/ч.

Для Porsche Cayenne (датчик температуры подкапотного пространства):

Если p1158 ошибка порше не сопровождается перегревом двигателя, продолжать движение можно. Однако вентиляторы охлаждения могут работать на максимальной скорости постоянно, создавая высокий уровень шума и дополнительную нагрузку на генератор и аккумулятор . Следует как можно скорее провести диагностику.

3. Как исправить ошибку P1158: Подробные алгоритмы ремонта

Как исправить ошибку зависит от того, с каким сценарием вы столкнулись. Ниже приведены два независимых алгоритма.

3.1. Алгоритм для кода HO2S22 (Bank 2 Sensor 2) — Основной сценарий

Этот алгоритм применим для Ford, Mercury, Volvo, Jaguar, GM, большинства азиатских марок.

Шаг 1: Верификация кода и первичный осмотр

• Подключите сканер OBD2, зафиксируйте все текущие коды и «зависшие» (pending). Особое внимание обратите на коды катализатора P0420 (Банк 1) или P0430 (Банк 2). Наличие P0430 вместе с P1158 часто указывает на проблемы самого катализатора . Запишите параметры Freeze Frame (кадр заморозки), чтобы понять условия, при которых возникла ошибка.

• Осмотрите жгут проводки и разъем датчика HO2S22. Датчик находится после катализатора. На V-образных двигателях Bank 2 — это сторона, где нет первого цилиндра. Проверьте контакты на наличие коррозии, окислов, повреждений изоляции. Следы зеленого налета — частая причина «плавающих» кодов .

• Проверьте всю выхлопную систему на наличие трещин, свищей или неплотных соединений фланцев. Даже небольшая трещина до или после датчика может искажать показания .

Шаг 2: Диагностика с помощью мультиметра (проверка цепи)

Если визуальный осмотр не дал результатов, переходите к электрическим проверкам. Вам потребуется электрическая схема.

• Проверка нагревателя: Отсоедините разъем датчика. На стороне датчика найдите два провода одинакового цвета (обычно черные или белые) — это контакты нагревателя. Переключите мультиметр в режим измерения сопротивления (Ом) на предел 200 Ом. Измерьте сопротивление между ними. Нормальное значение — от 4 до 40 Ом (в зависимости от модели). Если мультиметр показывает «1» (обрыв) или «0» (короткое замыкание) — датчик неисправен и требует замены .

• Проверка цепи сигнала на короткое замыкание: При отсоединенных разъемах датчика и ECM проверьте сопротивление между сигнальным проводом датчика (обычно черный или синий) и массой кузова. Норма — бесконечность (отсутствие короткого замыкания). Если сопротивление есть — ищите место, где провод перетерся до «массы» .

• Проверка опорного напряжения (bias voltage): Включите зажигание, не заводя двигатель. На сигнальном проводе (со стороны ECM) мультиметр должен показывать опорное напряжение 420-480 мВ (0.42-0.48 В). Это напряжение формирует ECM. Если оно отсутствует или значительно отклоняется — проблема в ECM или проводке до него .

Шаг 3: Проверка работы датчика в режиме реального времени

• Запустите двигатель и прогрейте его до рабочей температуры. Подключите сканер в режиме просмотра данных (Data Stream).

• Выберите параметр HO2S22 (Bank 2 Sensor 2). На прогретом двигателе, на устойчивых холостых оборотах (2000-2500 об/мин), показания должны быть относительно стабильными и медленно меняться в диапазоне 0,1-0,9 В. Если напряжение «застыло» на высоком уровне (0,7-0,9 В) или очень медленно реагирует на изменение оборотов — датчик «ленится» и подлежит замене .

• Проверьте показания датчика в режиме принудительного отключения подачи топлива (DFCO). Для этого разгоните автомобиль до 50-60 км/ч, затем полностью отпустите педаль газа, не выключая передачу. В этот момент ECM прекращает подачу топлива, и напряжение датчика должно упасть ниже 0,1-0,2 В (много кислорода). Если напряжение остается высоким (более 0,3 В) — это прямое условие для установки кода P1158 .

Шаг 4: Проверка каталитического нейтрализатора

Если датчик исправен, а сигнал с него все равно указывает на богатую смесь, возможно, катализатор на банке 2 потерял эффективность.

• Оцените разницу между показаниями переднего (HO2S21) и заднего (HO2S22) датчиков на одном банке. Если передний датчик активно «переключается» (0,1-0,9 В), а задний повторяет эти переключения с небольшой задержкой (или повторяет их почти синхронно) — катализатор не работает, его кислородная емкость исчерпана. Исправный катализатор должен «сглаживать» сигнал заднего датчика .

• Физически осмотрите катализатор. Снимите нижний датчик и загляните внутрь посадочного отверстия с помощью эндоскопа или фонарика. Раскрошившиеся или оплавленные соты — признак выхода катализатора из строя. В этом случае требуется замена катализатора и, возможно, датчика .

Шаг 5: Замена датчика и сброс кодов

Если диагностика показала, что датчик неисправен, а катализатор и топливная система исправны — замените HO2S22.

Рекомендации по замене (из опыта и официальных руководств) :

• Покупайте датчик только от проверенных производителей (Bosch, Denso, NTK, Delphi), которые являются оригинальными поставщиками для большинства автоконцернов. Дешевые аналоги, особенно «универсальные» с обжимом проводов, часто работают некорректно из-за несоответствия электрических характеристик. Некоторые владельцы Jaguar XJS сообщали, что проблема решалась заменой обоих датчиков (верхнего и нижнего) на одном банке, даже если код указывал только на нижний .

• Перед выкручиванием старого датчика обильно обработайте резьбовое соединение проникающей смазкой (WD-40 или аналог) и дайте ей впитаться в течение 15-20 минут. Используйте специальный кислородный ключ (разрезной на 22 мм или 7/8 дюйма).

• При установке нового датчика обязательно нанесите на резьбу высокотемпературную медную или керамическую антипригарную пасту. Избегайте попадания пасты на чувствительный элемент (керамический наконечник). Момент затяжки — около 40-50 Н·м (не перетягивайте!)

• После замены сотрите коды ошибок с помощью сканера или отключением клеммы аккумулятора на 15-20 минут. Проведите тест-драйв протяженностью 15-20 км в разных режимах, чтобы ECM пересчитал адаптации и проверил работоспособность системы. Убедитесь, что код P1158 не появляется снова.

3.2. Алгоритм для Porsche Cayenne (Engine Compartment Temp Sensor)

Если p1158 ошибка порше появилась на Cayenne (особенно 958 поколения) и сопровождается постоянной работой вентиляторов охлаждения на высокой скорости, действуйте по следующему алгоритму :

• Идентифицируйте датчик температуры подкапотного пространства. Обычно он расположен в моторном отсеке, часто в районе радиатора или на верхней панели.

• Визуально осмотрите проводку и разъем датчика на предмет повреждений, окисления или следов перегрева.

• Проверьте корректность работы системы охлаждения. В реальном примере из сервиса причиной кода P1158 и постоянной работы вентиляторов оказалась неисправная крышка расширительного бачка, которая не стравливала давление. Система перегревалась, что и фиксировал датчик температуры .

• Если визуальный осмотр и проверка системы охлаждения не выявили проблем, замените датчик температуры подкапотного пространства на оригинальный или качественный аналог. После замены сотрите код ошибки и проверьте работу вентиляторов .

• Если замена датчика не помогла, проблема может быть в блоке управления вентиляторами или в ECM. Требуется более глубокая диагностика с использованием профессионального сканера Porsche (PIWIS).

Заключение

Устранение ошибки P1158 требует правильной идентификации сценария: либо это проблема заднего кислородного датчика (HO2S22) на втором банке, либо специфическая неисправность Porsche.

Для большинства автомобилей ключевые шаги таковы: проверьте проводку и контакты датчика HO2S22 на наличие окислов и повреждений , убедитесь в отсутствии трещин в выхлопной системе, оцените работу датчика в режиме DFCO . Если сигнал не падает ниже 0,3 В при сбросе газа — датчик или катализатор неисправны. Заменяйте датчик только на качественный аналог и при установке обязательно используйте антипригарную пасту на резьбу.

Пример из жизни (Volvo XC90 V8): Владелец Volvo XC90 V8 столкнулся с кодом P1158 после появления ошибки датчика давления топлива. На форуме ему объяснили, что ISO-коды (универсальные) могут быть неточными, и посоветовали выполнить сканирование «родным» вольвовским сканером (VIDA). Также отметили, что код может быть связан с эффективностью катализатора на банке 2 (P0430) . Вывод: при появлении P1158 всегда обращайте внимание на сопутствующие коды катализатора.

Пример из жизни (Jaguar XJS): Владелец Jaguar XJS 1995 года с кодом P1158 получил рекомендацию проверить, был ли сброшен (перепрошит) ECU после последней замены датчиков. Также советовали заменить оба датчика на одном банке сразу, даже если код указывает только на нижний датчик, и убедиться, что разъемы надежно зафиксированы и не болтаются .
