Схемы блока предохранителей Toyota Avalon (XX20; 2000-2002)

Содержание страницы:
Расположение блоков предохранителей
Схемы блоков предохранителей

В этой статье вы найдете информацию о предохранителях Toyota Avalon (XX20) (модели 2000, 2001 и 2002 годов), включая схемы блоков предохранителей, перечень предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

Toyota Avalon (XX20; 2000-2002)

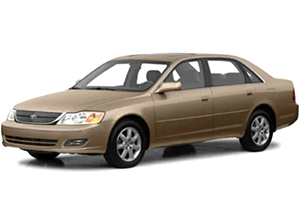

: Блоки предохранителей Toyota Avalon (XX20; 2000-2002) места установки и схемы; Screenshot_9-Photoroom.png (45.54 КБ) 12 просмотров

Проверка и замена предохранителей в Toyota Avalon

Если фары или другие электронные компоненты не работают, проверьте предохранители. Если какой-либо из предохранителей перегорел, его необходимо заменить.

Выключите замок зажигания и неработающий компонент.

Определите, какой предохранитель может быть причиной проблемы. На крышке блока предохранителей указано название цепи для каждого предохранителя.

Потяните подозреваемый предохранитель прямо на себя и проверьте его.

Если предохранитель перегорел, вставьте новый предохранитель в держатель. Устанавливайте только предохранитель с номинальной силой тока, указанной на крышке блока предохранителей.

Внимание!

Никогда не используйте предохранитель с более высокой силой тока или любой другой предмет вместо предохранителя. Это может привести к серьезным повреждениям и возможно возгоранию.

Если новый предохранитель перегорает сразу же, значит, в электрической системе возникла проблема. Немедленно обратитесь для ее устранения к официальному дилеру Toyota.

Сообщение

Блок предохранителей в салоне автомобиля Toyota Avalon (XX20; 2000-2002)

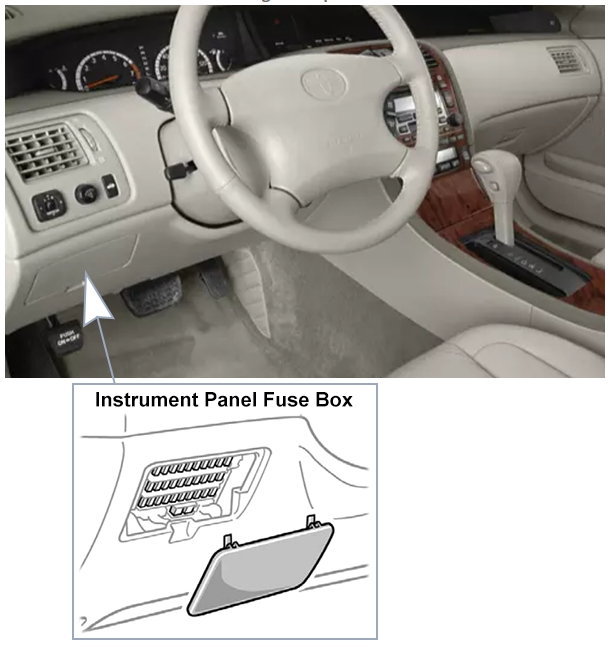

Блок предохранителей расположен под декоративной крышкой, расположенной под рулем слева, смотрите фото:

: место установки Блок предохранителей в салоне автомобиля Toyota Avalon (XX20; 2000-2002); Screenshot_2.jpg (162.37 КБ) 9 просмотров

Схема блока предохранителей в салоне

: Схема Блок предохранителей в салоне автомобиля Toyota Avalon (XX20; 2000-2002; Fuses-diagram-Toyota-Avalon-XX20-2000-2002-p1.png (42.09 КБ) 9 просмотров

№	Название предохранителя	А	Назначение (защищаемые цепи)
28	ECU-IG NO.1	5A	Электровентиляторы системы охлаждения
29	ECU-B	7.5A	Система кондиционирования, противоугонная система, электропривод сидений, приборы, электростеклоподъемники (водитель и передний пассажир), мультиплексная система связи
30	TAIL	10A	Габаритные огни, подсветка номерного знака, задние фонари, задние боковые габаритные огни, контрольная лампа неисправности задних фонарей, система управления двигателем
31	SEAT HTR	20A	Подогрев сидений
32	FR P/W	20A	Электростеклоподъемник переднего пассажира
33	GAUGE NO.1	10A	Система курсовой устойчивости, обогрев заднего стекла, круиз-контроль, система блокировки селектора АКПП, АБС, авто затемняющее зеркало заднего вида, система автоосвещения, электропривод сидений, лампа неисправности задних фонарей, индикаторы АКПП, розетка 12В, электростеклоподъемник водителя, лампа неисправности тормозной системы, электропривод люка
34	HTR	10A	Система кондиционирования (отопитель)
35	FOG	15A	Передние противотуманные фары
36	TURN	7.5A	Указатели поворота
37	A/C	10A	Система кондиционирования
38	RADIO	15A	Аудиосистема, многофункциональный дисплей
39	PANEL	5A	Приборы и датчики, аудиосистема, прикуриватель, система кондиционирования, аварийная сигнализация, система управления АКПП, электропривод зеркал, многофункциональный дисплей, подсветка бардачка, подсветка панели приборов, регулятор подсветки панели, розетка 12В
40	FL P/W	25A	Электростеклоподъемник водителя
41	OUTLET NO.1	15A	Розетка 12В (ACC)
42	ECU-ACC	5A	Аудиосистема, электропривод зеркал, многофункциональный дисплей, система блокировки селектора АКПП, мультиплексная система связи
43	SRS-ACC	10A	Система подушек безопасности SRS
44	MIR HTR	10A	Обогрев наружных зеркал заднего вида, система управления двигателем
45	OUTLET NO.2	15A	Розетка 12В (IG)
46	GAUGE NO.2	10A	Фонари заднего хода
47	OBD-II	7.5A	Система бортовой диагностики (OBD-II)
48	STOP	15A	Стоп-сигналы, дополнительный стоп-сигнал, АБС, система блокировки селектора АКПП, круиз-контроль, система курсовой устойчивости, система управления двигателем
49	DOME	7.5A	Плафоны освещения салона, персональные передние лампы, лампы подсветки дверей, подсветка замка зажигания, подсветка зеркал в visors, встроенный opener гаража, лампа предупреждения об открытой двери, система освещения при входе, персональные задние лампы, система автоосвещения, подсветка багажника, система беспроводного дистанционного управления, мультиплексная система связи
50	OPNER	5A	Нет цепи (Не используется)
51	RL P/W	20A	Электростеклоподъемник заднего левого пассажира
52	RR P/W	20A	Электростеклоподъемник заднего правого пассажира
53	WIP	25A	Стеклоочистители и омыватель лобового стекла
54	ECU-IG NO.2	10A	АБС, круиз-контроль, многофункциональный дисплей, противоугонная система, система курсовой устойчивости, приборы, мультиплексная система связи
55	CIG	15A	Прикуриватель
56	DOOR NO.1	25A	Противоугонная система, привод открытия багажника, мультиплексная система связи
57	SUN ROOF	30A	Электропривод люка
63	DEF	40A	Обогрев заднего стекла, помехоподавляющий фильтр
64	PWR SEAT	30A	Электропривод сидений

Сообщение

Блок предохранителей под капотом - расположение и схема

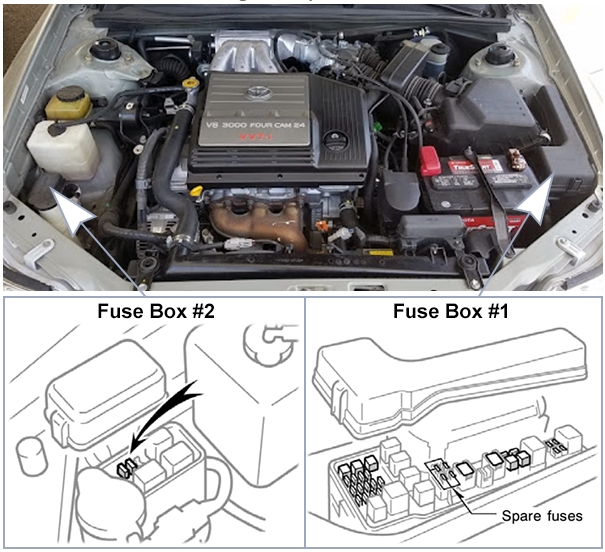

Блоки предохранителей под капотом автомобиля Toyota Avalon (XX20; 2000-2002) расположены в двух местах, смотрите фото:

: Блоки предохранителей под капотом автомобиля Toyota Avalon (XX20; 2000-2002); Screenshot_1.jpg (234.59 КБ) 8 просмотров

Схема блоков предохранителей под капотом

Схема блока 1

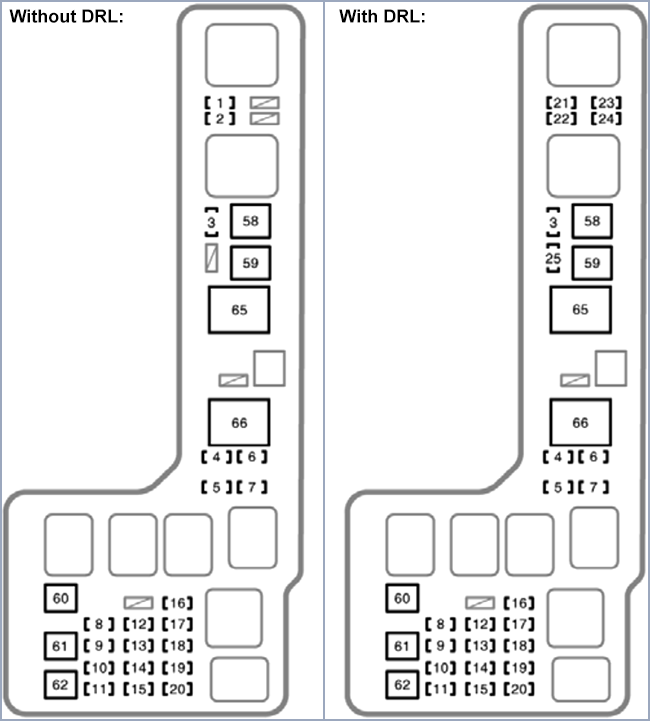

: Схема блока1 предохранителей под капотом Toyota Avalon (XX20; 2000-2002); Fuses-diagram-Toyota-Avalon-XX20-2000-2002-en1.png (85.36 КБ) 8 просмотров

№	Название предохранителя	А	Назначение (защищаемые цепи)
1	HEAD RH	15A	Правая фара (дальний свет), контрольная лампа дальнего света
2	HEAD LH	15A	Левая фара, передние противотуманные фары
3	ABS NO.4	5A	Система курсовой устойчивости (VSC)
4	SPARE	30A	Запасной предохранитель
5	SPARE	15A	Запасной предохранитель
6	SPARE	25A	Запасной предохранитель
7	SPARE	10A	Запасной предохранитель
8	ALT-S	5A	Система заряда аккумулятора
9	DCC	30A	Цепи предохранителей "DOME", "ECU-B" и "RADIO"
10	SRS WRN	5A	Контрольная лампа системы подушек безопасности (SRS)
11	HAZ	15A	Указатели поворота (аварийная сигнализация)
12	A/F	25A	Датчик воздух/топливо (A/F)
13	DOOR NO.2	15A	Система центрального замка
14	HORN	10A	Звуковой сигнал, противоугонная система
15	AM2	10A	Система подушек безопасности SRS, система распределённого впрыска топлива, система запуска, система заряда, датчик воздух/топливо, топливный насос
16	EFI NO.2	7.5A	Система впрыска топлива, расходомер воздуха, датчик кислорода, система улавливания паров топлива, система контроля положения дроссельной заслонки, система управления двигателем
17	ABS NO.3	25A	Антиблокировочная система тормозов (ABS)
18	ABS NO.2	25A	Система курсовой устойчивости (VSC)
19	EFI NO.1	15A	Система впрыска топлива, топливный насос
20	IG2	15A	Система впрыска топлива
21	HEAD RH UPR	10A	Нет цепи (Не используется)
22	HEAD LH UPR	15A	Нет цепи (Не используется)
23	HEAD RH LWR	15A	Правая фара (ближний свет)
24	HEAD LH LWR	15A	Левая фара (ближний свет)
25	DRL	7.5A	Система дневных ходовых огней (DRL)
58	AM1	40A	Система впрыска топлива
59	HTR	50A	Система кондиционирования воздуха (отопитель)
60	CDS	30A	Электровентиляторы системы охлаждения
61	RDI	30A	Электровентиляторы системы охлаждения
62	MAIN	40A	Система запуска двигателя (стартер)
65	ABS	60A	Антиблокировочная система тормозов (ABS), предохранитель "ABS NO.4"
66	ALT	120A	Защищает цепи: "HTR", "A/C", "ABS NO.2", "ABS NO.3", "RDI", "CDS", "AM1", "ABS", "ABS NO.4"

Схема блока 2

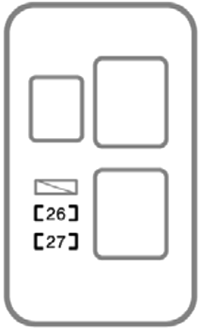

: Схема блока2 предохранителей под капотом Toyota Avalon (XX20; 2000-2002); Fuses-diagram-Toyota-Avalon-XX20-2000-2002-en2.png (10.88 КБ) 8 просмотров

№	Название предохранителя	А	Назначение (защищаемые цепи)
26	HEAD LH UPR	10A	Левая фара (дальний свет), контрольная лампа дальнего света
27	HEAD RH UPR	10A	Правая фара (дальний свет)
