Схемы блока предохранителей Toyota iQ (2009-2015)

В этой статье вы найдете информацию о предохранителях Toyota iQ (модели 2012 и 2013 годов), включая схемы блоков предохранителей, перечень предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

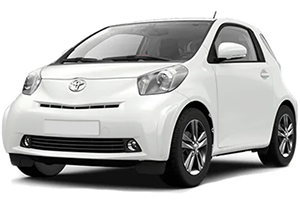

Toyota iQ (2009-2015)

Проверка и замена предохранителей в Toyota iQ

Если какое-либо из электрооборудований не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Замените его на предохранитель с соответствующим номиналом силы тока. Номинальная сила тока указана на крышке блока предохранителей.

Внимание!

• Никогда не используйте предохранитель с силой тока, превышающей указанную номинальную, и не используйте какие-либо другие предметы вместо предохранителя.

• Всегда используйте оригинальный предохранитель Toyota (Scion) или его полный аналог. Никогда не заменяйте предохранитель проволокой, даже в качестве временного решения. Это может привести к масштабным повреждениям или даже возгоранию.

• Не модифицируйте предохранитель или блок предохранителей.

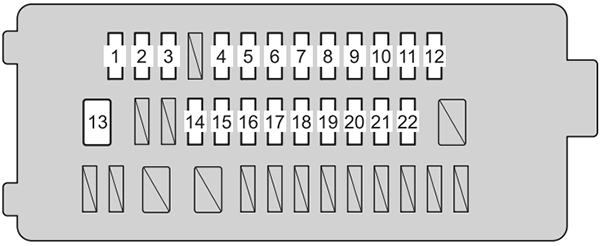

Блок предохранителей в салоне автомобиля Toyota iQ

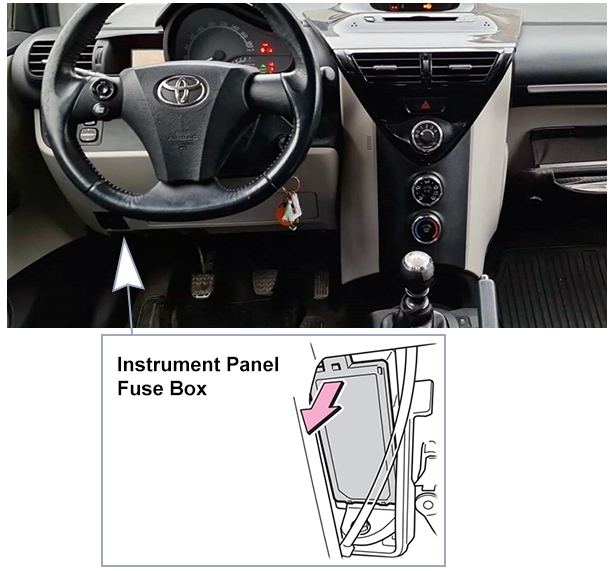

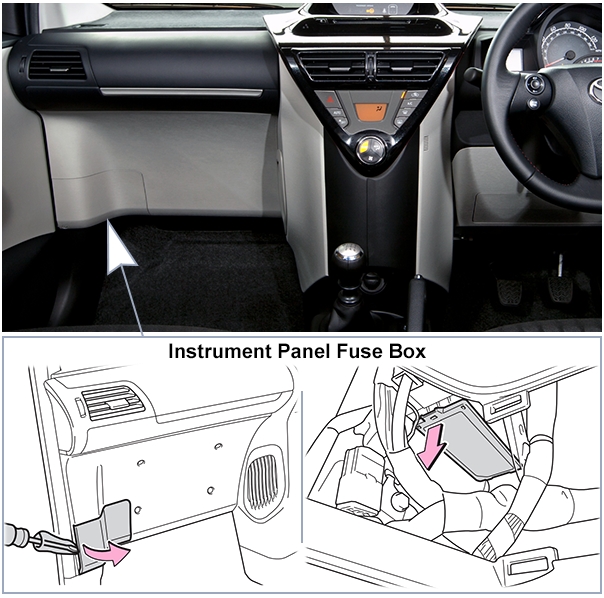

Блок расположен под рулем с низу, с лево. Смотрите фото:

№	Предохранитель	А	Цепь
1	ECU-IG NO.1	7.5A	Система курсовой устойчивости, система блокировки селектора АКПП, электроусилитель руля, автоматическое освещение, главный кузовной блок ECU
2	GAUGE	10A	Электровентилятор(ы) охлаждения, система зарядки, аварийная сигнализация, индикатор ремня безопасности переднего пассажира, фонари заднего хода, система распределенного впрыска топлива, блок управления стеклоочистителем, автоматическое антибликовое зеркало заднего вида
3	HTR-IG	10A	Система кондиционирования, обогрев зоны стеклоочистителей, обогрев заднего стекла
4	WASHER RR	10A	Омыватель заднего стекла
5	WIPER RR	10A	Стеклоочиститель заднего стекла
6	WIPER FR	25A	Стеклоочистители лобового стекла
7	WASHER FR	10A	Омыватель лобового стекла
8	OBD	7.5A	Система бортовой диагностики (OBD)
9	(FOG RR)	7.5A	Задний противотуманный фонарь
10	TAIL NO.1 1 (PANEL NO.2) <sup>2</sup>	10A	Регулятор уровня фар, передние габаритные огни, задние габаритные огни, подсветка номерного знака
11	DOOR NO.2	20A	Система дневных ходовых огней
12	D/L NO.1	15A	Электроподъемники окон
13	DOOR NO.1	30A	Система центрального замка, главный кузовной блок ECU
14	CIG	15A	Электроподъемники окон
15	ACC	5A	Прикуриватель/розетка
16	PANEL <(PANEL NO.1) 2[/td]	5A	Наружные зеркала заднего вида, аудиосистема, система блокировки селектора АКПП, главный кузовной блок ECU
17	TAIL NO.2	10A	Приборная панель, блок управления энергопотреблением
18	(FOG FR)	15A	Приборная панель
19	AM1	7.5A	Передние габаритные огни, задние габаритные огни, подсветка номерного знака, задний противотуманный фонарь, передние противотуманные фары, регулятор уровня фар, система впрыска топлива, комбинация приборов, блок управления стеклоочистителем
20	STOP	10A	Передние противотуманные фары
21	(D/L NO.2)	10A	ACC, система запуска двигателя
22	(SEAT-HTR)	15A	Система курсовой устойчивости, блок управления энергопотреблением, система блокировки селектора АКПП, стоп-сигналы, система впрыска топлива
23	(SEAT-HTR)	15A	Система центрального замка

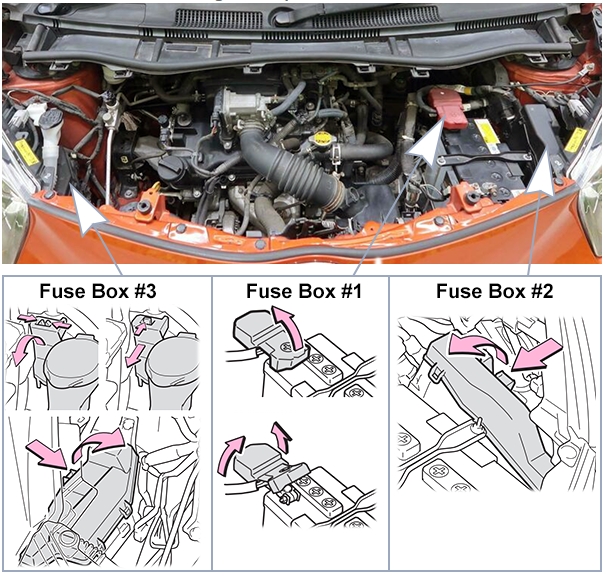

Блок предохранителей под капотом автомобиля Toyota iQ (2009-2015)

Схемы блоков предохранителей под капотом

Блок предохранителей 1

№	Предохранитель	А	Цепь
1	ALT	120A	Система зарядки (генератор), RDI (вентилятор охлаждения), ABS NO.1 (АБС), HTR-B (кондиционер/отопитель), ACC (зажигание), CIG (прикуриватель), GAUGE (приборная панель), ECU-IG NO.1 (блоки управления), HTR-IG (кондиционер/отопитель), WIPER WASHER (стеклоочистители и омыватели), AM1 (зажигание), DOOR NO.1 (центральный замок), STOP (стоп-сигналы), DOOR NO.2 (электропакет дверей), OBD (диагностический разъем), RR FOG (задний противотуманный фонарь), FR FOG (передние противотуманные фары), DEF (обогрев заднего стекла), TAIL NO.2 (габаритные огни), EPS (электроусилитель руля), PTC NO.1, NO.2, NO.3 (доп. нагреватели, напр., для салона), DEICER (обогрев зоны стеклоочистителей), D/L NO.1, NO.2 (центральный замок), PANEL (панель приборов, подсветка)
2	MAIN	80A	EFI MAIN (главная цепь системы впрыска топлива), EFI NO.1 (впрыск топлива), HORN (звуковой сигнал), AM2 NO.1, NO.2 (цепи зажигания), DOME (плафон салона), ECU-B NO.2 (постоянное питание блоков управления), TURN&HAZ (указатели поворотов и аварийная сигнализация), H-LP LO (ближний свет фар, общее), H-LP LH LO (ближний свет левой фары), ECU-B NO.1 (постоянное питание блоков управления), D/C CUT (топливный насос), ETCS (электронная дроссельная заслонка), H-LP HI (дальний свет фар), IG2 (зажигание, катушки, свечи), IGN (система зажигания)

Высокие номиналы силы тока (120А, 80А), эта таблица описывает главные силовые предохранители, которые расположены в моторном отсеке (часто в блоке силовых предохранителей рядом с аккумулятором). Они защищают основные цепи питания автомобиля.

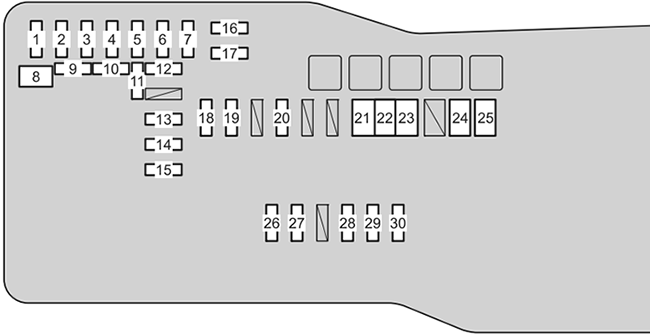

Блок предохранителей 2

№	Предохранитель	А	Цепь
1	D/C CUT	30A	ECU-B NO.1, плафон салона (DOME)
2	IMMOBI	7.5A	Система умного доступа и запуска двигателя
3	TURN & HAZ	10A	Указатели поворота, аварийная сигнализация
4	ETCS	10A	Система электронного управления дроссельной заслонкой (ETCS)
5	ECU-B NO.2	5A	Комбинация приборов, электроподъемники окон, система кондиционирования
6	AM2 NO.2	7.5A	Блок управления энергопотреблением
7	H-LP LH <sup>1</sup>	10A	Левая фара
8	H-LP LO <sup>2</sup>	20A	Фары (ближний свет)
9	(BBC)	40A	Нет цепи (No circuit)
10	SPARE	30A	Запасной предохранитель
11	SPARE	20A	Запасной предохранитель
12	SM2 NO.1	30A	Система запуска двигателя
13	H-LP HI <sup>2</sup>	7.5A	Фары (дальний свет)
14	(STRG LOCK)	20A	Система блокировки рулевого управления
15	H-LP RH <sup>1</sup>	10A	Правая фара
16	DOME	15A	Плафон освещения салона, аудиосистема
17	ECU-B NO.1	7.5A	Главный кузовной блок ECU, система центрального замка, система умного доступа и запуска
18	(MIR HTR)	7.5A	Обогрев наружных зеркал заднего вида
19	WIP-S	7.5A	Блок управления энергопотреблением
20	DEFOGGER	30A	Обогрев заднего стекла
21	EPS	50A	Электроусилитель рулевого управления (EPS)
22	RDI	30A	Вентилятор радиатора (RDI FAN)
23	ABS NO.1	50A	Система курсовой устойчивости (VSC)
24	HTR-B	40A	Отопитель (Heater), вентилятор отопителя (Blower)
25	ABS NO.2	30A	Система курсовой устойчивости (VSC)
26	HORN	10A	Звуковой сигнал (клаксон)
27	EFI-MAIN	20A	Система впрыска топлива, топливный насос
28	IGN	15A	Система впрыска, катушка зажигания
29	IG2	10A	Система умного доступа и запуска, подушки безопасности (SRS), комбинация приборов
30	EFI NO.1	10A	Система впрыска топлива

(¹) Автомобили БЕЗ системы дневных ходовых огней и системы автоматического отключения света
(²) Автомобили С системой дневных ходовых огней ИЛИ системой автоматического отключения света

Примечание: Схема предохранителей для систем двигателя (EFI, IGN), усилителя руля (EPS), ABS и обогрева заднего стекла (DEFOGGER), эта таблица описывает блок предохранителей, расположенный в моторном отсеке.

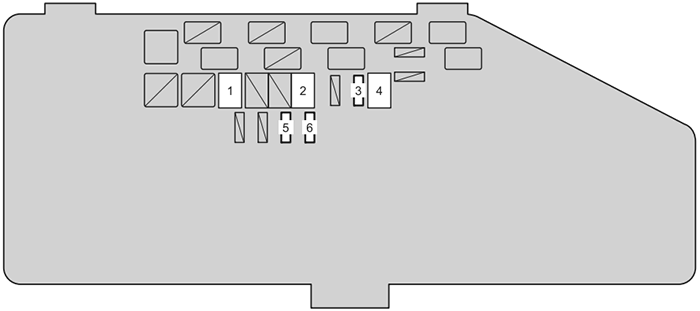

Блок предохранителей 3

№	Предохранитель	А	Цепь
1	(PTC NO.1)	30A/50A*	PTC-нагреватель
2	(PTC NO.3)	30A	PTC-нагреватель
3	(DEICER)	20A	Нет цепи
3	(PWR HTR)	25A	Нет цепи
4	(PTC NO.2)	30A	PTC-нагреватель
5	(H-LP RH LO)	10A	Правая фара (ближний свет)
6	(H-LP LH LO)	10A	Левая фара (ближний свет)
