Блок предохранителей под капотом автомобиля Toyota iQ (2009-2015)

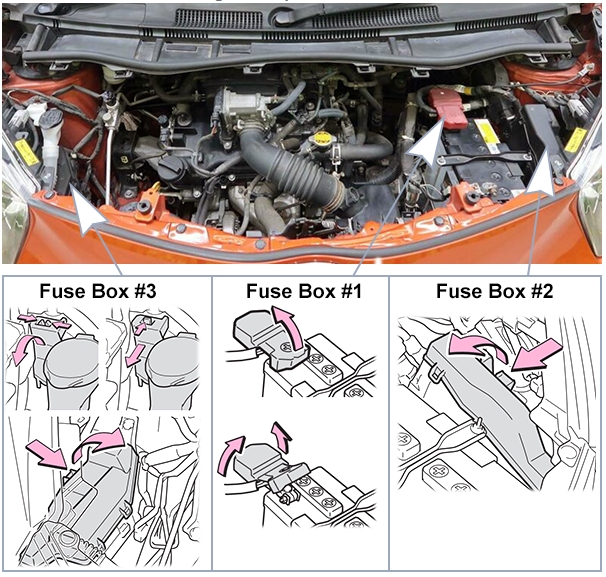

- Где Блок предохранителей под капотом автомобиля Toyota iQ (2009-2015)
- Screenshot_2.jpg (310.2 КБ) 5 просмотров
Схемы блоков предохранителей под капотом
Блок предохранителей 1
- Схема первого блока предохранителей под капотом автомобиля Toyota iQ (2009-2015)
- Fuses-diagram-Toyota-iQ-2009-2015-en1.png (8.83 КБ) 5 просмотров
| № | Предохранитель | А | Цепь |
| 1 | ALT | 120A | Система зарядки (генератор), RDI (вентилятор охлаждения), ABS NO.1 (АБС), HTR-B (кондиционер/отопитель), ACC (зажигание), CIG (прикуриватель), GAUGE (приборная панель), ECU-IG NO.1 (блоки управления), HTR-IG (кондиционер/отопитель), WIPER WASHER (стеклоочистители и омыватели), AM1 (зажигание), DOOR NO.1 (центральный замок), STOP (стоп-сигналы), DOOR NO.2 (электропакет дверей), OBD (диагностический разъем), RR FOG (задний противотуманный фонарь), FR FOG (передние противотуманные фары), DEF (обогрев заднего стекла), TAIL NO.2 (габаритные огни), EPS (электроусилитель руля), PTC NO.1, NO.2, NO.3 (доп. нагреватели, напр., для салона), DEICER (обогрев зоны стеклоочистителей), D/L NO.1, NO.2 (центральный замок), PANEL (панель приборов, подсветка) |
| 2 | MAIN | 80A | EFI MAIN (главная цепь системы впрыска топлива), EFI NO.1 (впрыск топлива), HORN (звуковой сигнал), AM2 NO.1, NO.2 (цепи зажигания), DOME (плафон салона), ECU-B NO.2 (постоянное питание блоков управления), TURN&HAZ (указатели поворотов и аварийная сигнализация), H-LP LO (ближний свет фар, общее), H-LP LH LO (ближний свет левой фары), ECU-B NO.1 (постоянное питание блоков управления), D/C CUT (топливный насос), ETCS (электронная дроссельная заслонка), H-LP HI (дальний свет фар), IG2 (зажигание, катушки, свечи), IGN (система зажигания) |
Высокие номиналы силы тока (120А, 80А), эта таблица описывает главные силовые предохранители, которые расположены в моторном отсеке (часто в блоке силовых предохранителей рядом с аккумулятором). Они защищают основные цепи питания автомобиля.
Блок предохранителей 2
- Схема второго блока предохранителей под капотом автомобиля Toyota iQ (2009-2015)
- Fuses-diagram-Toyota-iQ-2009-2015-en2.png (42.27 КБ) 5 просмотров
| № | Предохранитель | А | Цепь |
| 1 | D/C CUT | 30A | ECU-B NO.1, плафон салона (DOME) |
| 2 | IMMOBI | 7.5A | Система умного доступа и запуска двигателя |
| 3 | TURN & HAZ | 10A | Указатели поворота, аварийная сигнализация |
| 4 | ETCS | 10A | Система электронного управления дроссельной заслонкой (ETCS) |
| 5 | ECU-B NO.2 | 5A | Комбинация приборов, электроподъемники окон, система кондиционирования |
| 6 | AM2 NO.2 | 7.5A | Блок управления энергопотреблением |
| 7 | H-LP LH <sup>1</sup> | 10A | Левая фара |
| 8 | H-LP LO <sup>2</sup> | 20A | Фары (ближний свет) |
| 9 | (BBC) | 40A | Нет цепи (No circuit) |
| 10 | SPARE | 30A | Запасной предохранитель |
| 11 | SPARE | 20A | Запасной предохранитель |
| 12 | SM2 NO.1 | 30A | Система запуска двигателя |
| 13 | H-LP HI <sup>2</sup> | 7.5A | Фары (дальний свет) |
| 14 | (STRG LOCK) | 20A | Система блокировки рулевого управления |
| 15 | H-LP RH <sup>1</sup> | 10A | Правая фара |
| 16 | DOME | 15A | Плафон освещения салона, аудиосистема |
| 17 | ECU-B NO.1 | 7.5A | Главный кузовной блок ECU, система центрального замка, система умного доступа и запуска |
| 18 | (MIR HTR) | 7.5A | Обогрев наружных зеркал заднего вида |
| 19 | WIP-S | 7.5A | Блок управления энергопотреблением |
| 20 | DEFOGGER | 30A | Обогрев заднего стекла |
| 21 | EPS | 50A | Электроусилитель рулевого управления (EPS) |
| 22 | RDI | 30A | Вентилятор радиатора (RDI FAN) |
| 23 | ABS NO.1 | 50A | Система курсовой устойчивости (VSC) |
| 24 | HTR-B | 40A | Отопитель (Heater), вентилятор отопителя (Blower) |
| 25 | ABS NO.2 | 30A | Система курсовой устойчивости (VSC) |
| 26 | HORN | 10A | Звуковой сигнал (клаксон) |
| 27 | EFI-MAIN | 20A | Система впрыска топлива, топливный насос |
| 28 | IGN | 15A | Система впрыска, катушка зажигания |
| 29 | IG2 | 10A | Система умного доступа и запуска, подушки безопасности (SRS), комбинация приборов |
| 30 | EFI NO.1 | 10A | Система впрыска топлива |
(<sup>1</sup>) Автомобили БЕЗ системы дневных ходовых огней и системы автоматического отключения света
(<sup>2</sup>) Автомобили С системой дневных ходовых огней ИЛИ системой автоматического отключения света
Примечание: Схема предохранителей для систем двигателя (EFI, IGN), усилителя руля (EPS), ABS и обогрева заднего стекла (DEFOGGER), эта таблица описывает блок предохранителей, расположенный в моторном отсеке.

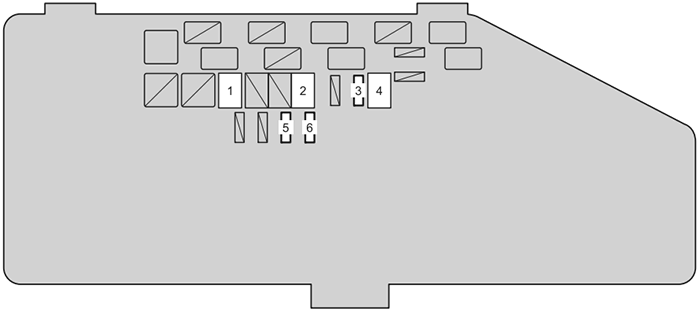

Блок предохранителей 3
- Схема третьего блока предохранителей под капотом автомобиля Toyota iQ (2009-2015)
- Fuses-diagram-Toyota-iQ-2009-2015-en3.png (23.08 КБ) 4 просмотра
| № | Предохранитель | А | Цепь |
|---|
| 1 | (PTC NO.1) | 30A/50A* | PTC-нагреватель |
| 2 | (PTC NO.3) | 30A | PTC-нагреватель |
| 3 | (DEICER) | 20A | Нет цепи |
| 3 | (PWR HTR) | 25A | Нет цепи |
| 4 | (PTC NO.2) | 30A | PTC-нагреватель |
| 5 | (H-LP RH LO) | 10A | Правая фара (ближний свет) |
| 6 | (H-LP LH LO) | 10A | Левая фара (ближний свет) |
