Что значит "Банк 1" (Bank 1) или "Ряд 1"

В кодах ошибок OBD-II (например, P0135 – Датчик кислорода Bank 1, Sensor 1 ) часто встречаются термины "Bank 1" и "Bank 2" (или "Ряд 1" и "Ряд 2" в русской локализации). Эти обозначения помогают точно определить, в какой части двигателя возникла неисправность.

Что такое "Банк" (Bank) в двигателе?

"Банк" (Bank) – это группа цилиндров, которая объединена общим выпускным коллектором и катализатором.

• - В рядных двигателях (4-цилиндровых, 6-цилиндровых в одном ряду) обычно только один Bank (Bank 1) , так как все цилиндры работают на один выпуск.

• - В V-образных, оппозитных и W-образных двигателях (например, V6, V8, V12) два Bank'а – Bank 1 и Bank 2 , так как цилиндры разделены на два ряда.

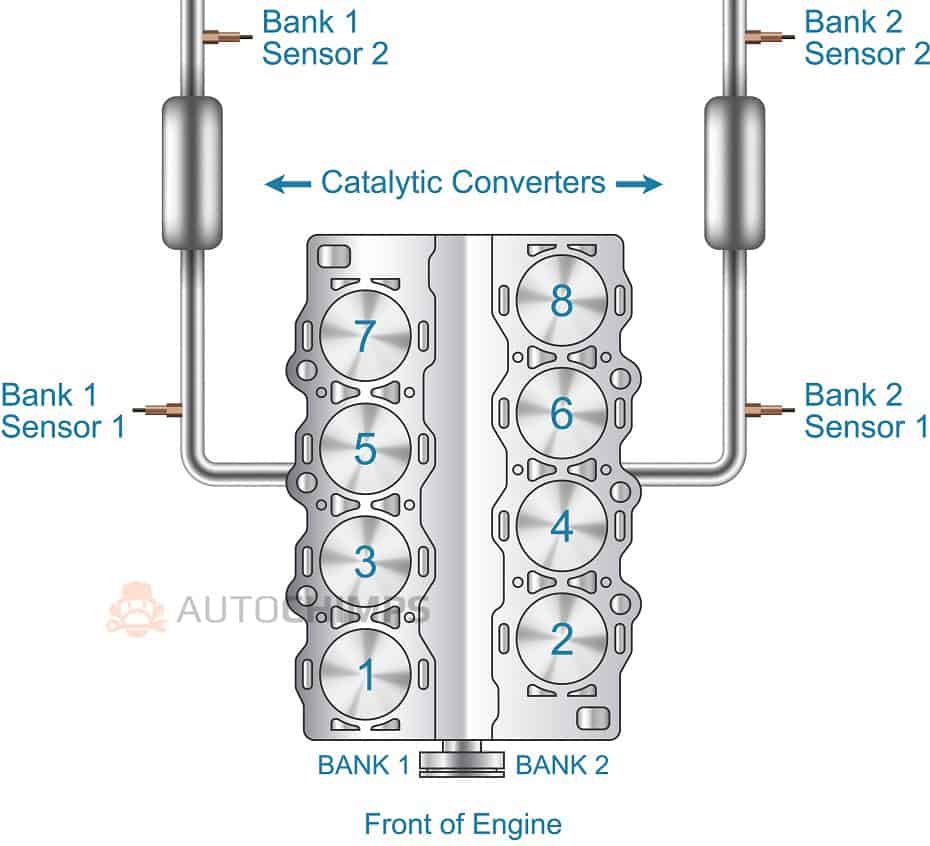

Bank 1 Bank 2


Как определить, где Bank 1, а где Bank 2?

Единого стандарта нет, но чаще всего:

• - Bank 1 – это сторона двигателя, где находится цилиндр №1 (обычно ближе к ремню ГРМ/цепи).

• - Bank 2 – противоположная сторона.

Примеры:

Двигатель V6 (например, 2GR-FE в Toyota Camry):

• - Bank 1 – цилиндры 1, 3, 5

• - Bank 2 – цилиндры 2, 4, 6

Двигатель V8 (например, LS в Chevrolet):

• - Bank 1 – цилиндры 1, 3, 5, 7

• - Bank 2 – цилиндры 2, 4, 6, 8

Рядный 4-цилиндровый двигатель (например, 1.6 MPI):

• - Только Bank 1 , так как все цилиндры в одном ряду.

Что означают "Sensor 1" и "Sensor 2"?

Кроме Bank'ов, в кодах ошибок встречаются Sensor 1 (Датчик 1) и Sensor 2 (Датчик 2) :

• - Датчик 1 (Sensor 1, pre-cat) – стоит перед катализатором , измеряет состав смеси для корректировки впрыска.

• - Датчик 2 (Sensor 2, post-cat) – стоит после катализатора , проверяет его эффективность.

Пример расшифровки кодов:

• - P0135 – Неисправность нагревателя кислородного датчика (Bank 1, Sensor 1) .

• - P0430 – Низкая эффективность катализатора (Bank 2) .

Почему это важно?

• - Если ошибка указывает на Bank 1 , искать проблему нужно в первом ряду цилиндров .

• - Если ошибка в Bank 2 , диагностировать надо вторую группу цилиндров .

• - Это помогает не перепутать датчики и не менять исправные детали.

Как узнать, где Bank 1 в моём авто?

• 1. Посмотрите в мануале (обычно указано расположение цилиндров).

• 2. Найдите цилиндр №1 (часто ближе к шкиву коленвала).

• 3. Используйте сканер OBD-II – в данных датчиков может быть указано, какой Bank активен.

Вывод

• - Bank 1 (Ряд 1) – группа цилиндров со стороны цилиндра №1.

• - Bank 2 (Ряд 2) – противоположная сторона (в V-образных двигателях).

• - Sensor 1 – датчик до катализатора, Sensor 2 – после.

Если у вас рядный двигатель (4 цилиндра) , то Bank 2 в ошибках не встречается – только Bank 1.
Были ли у вас ошибки с указанием Bank? Как определяли, где проблема?
