Re: Двигатель Hyundai-Kia G4FC
Добавлено: Чт авг 07, 2025 2:42 am
morskoj

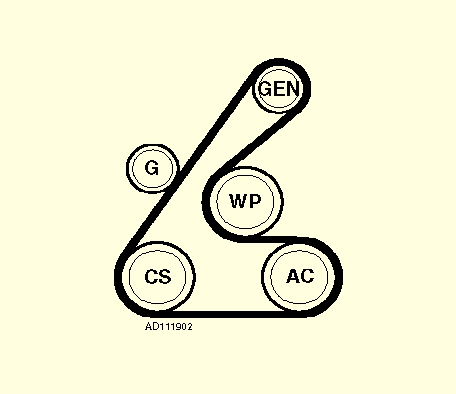

G4FC Ремень генератора
- G4FC Ремень генератора
- Screenshot_3.jpg (50.2 КБ) 3978 просмотров
| Аббревиатура | Полное название | Русский перевод |
|---|
| GEN | ALTERNATOR | Генератор |
| AC | AIR CON COMPRESSOR | Компрессор кондиционера |
| WP | WATER PUMP | Водяной насос |
| CS | CRANKSHAFT | Коленчатый вал |
| G | IDLER PULLEY | Натяжной ролик |
| Каталожный номер ремня генератора | 25212-2B020 | |
Re: Двигатель Hyundai-Kia G4FC
Добавлено: Чт авг 07, 2025 2:47 am
morskoj

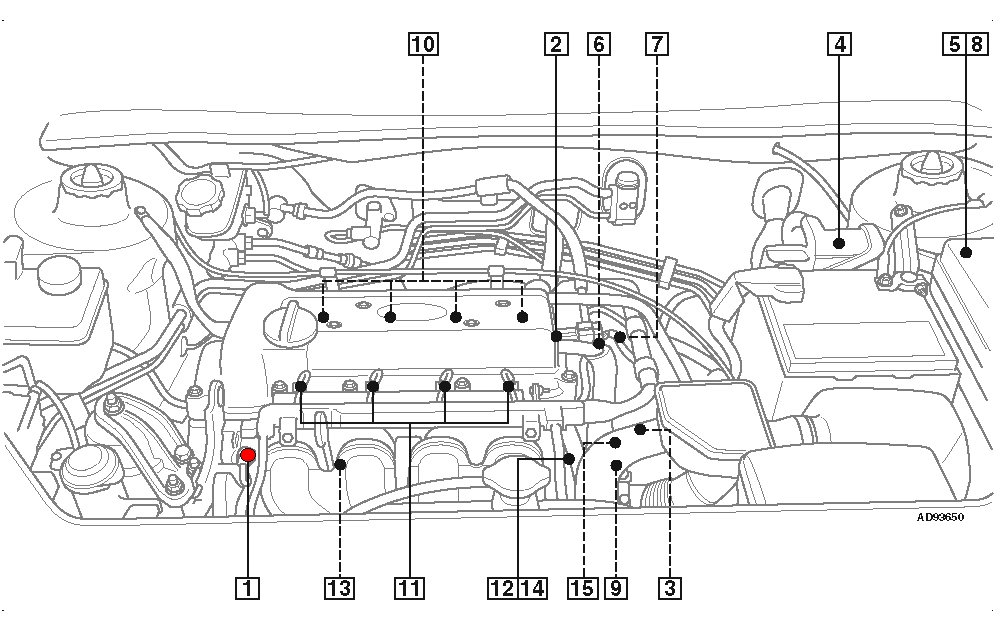

Схема расположения компонентов системы управления двигателем G4FC
- Схема расположения компонентов системы управления двигателем G4FC
- Screenshot_4.jpg (321.05 КБ) 3976 просмотров
| № | Компонент | Расположение |
|---|
| 1 | Актуатор положения распредвала (CMP) | |
| 2 | Датчик положения распредвала (CMP) | |
| 3 | Датчик положения коленвала (CKP) | |
| Диагностический разъём (DLC) | Панель приборов со стороны водителя |
| 4 | Блок управления двигателем (ECM) | |
| 5 | Реле управления двигателем (EC) | Блок реле/предохранителей в моторном отсеке (плата 1) |
| 6 | Датчик температуры охлаждающей жидкости (ECT) | |
| 7 | Клапан продувки адсорбера (EVAP) | |
| 7 | Клапан продувки адсорбера (EVAP) | |
| Топливный фильтр | Внутри топливного насоса |
| Регулятор давления топлива | Внутри топливного насоса |
| Топливный насос (FP) | В топливном баке |
| 8 | Реле топливного насоса (FP) | Блок реле/предохранителей в моторном отсеке (плата 1) |
| Датчик кислорода 1 (HO2S) | Перед катализатором |
| Датчик кислорода 2 (HO2S) | После катализатора |
| 9 | Регулятор холостого хода (ISC) | |
| 10 | Катушки зажигания | |
| 11 | Форсунки (топливные инжекторы) | |
| 12 | Датчик температуры впускного воздуха (IAT) | Интегрирован в датчик абсолютного давления (MAP) |
| 13 | Датчик детонации (KS) | |
| 14 | Датчик абсолютного давления во впускном коллекторе (MAP) | |
| 15 | Датчик положения дроссельной заслонки (TP) | |
