Steering angle sensor — Датчик угла поворота рулевого колеса
Типы датчиков для системы ESP:
- Абсолютного угла (требует калибровки нулевого положения при замене или демонтаже)
- Используемый тип: Относительного угла (аналогичен датчику для JM)
- Выходной сигнал: Последовательная передача данных
- Максимальная измеряемая скорость: свыше 1500°/с

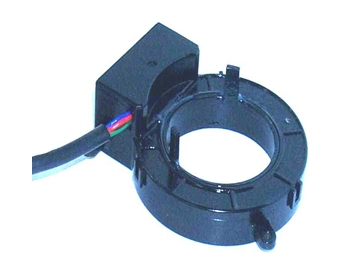

- Steering angle sensor — Датчик угла поворота рулевого колеса
- Screenshot_20.jpg (38.72 КБ) 1804 просмотра

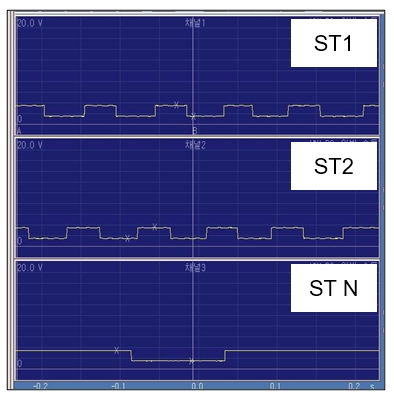

- Steering angle sensor — Датчик угла поворота рулевого колеса форма сигнала
- Screenshot_21.jpg (76.98 КБ) 1804 просмотра
Re: ESP
Добавлено: Пт авг 01, 2025 3:04 pm
morskoj
Датчик давления
Для управления PBA (ассистентом экстренного торможения) HECM использует сигнал этого датчика для принятия решения о работе. Датчик установлен внутри модуля управления, как и в системе 'Bosch 8' моделей NF, TG и CM (замена датчика отдельно невозможна).
- Рабочее напряжение: 5±0,25 В
- Максимальное измеряемое давление: 200 бар.

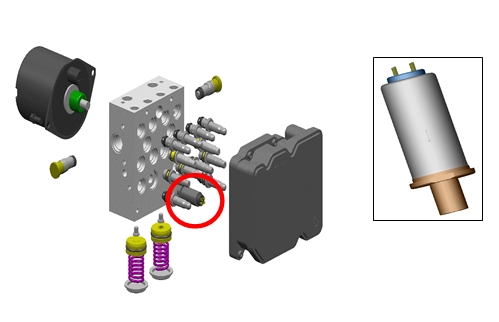

- Датчик давления ESP
- Screenshot_22.jpg (49.21 КБ) 1803 просмотра
Re: ESP
Добавлено: Пт авг 01, 2025 3:06 pm
morskoj
Лампа предупреждения ABS
- Загорается на 3 секунды после включения зажигания и гаснет, если в системе ABS нет ошибок.
- Загорается при наличии сохраненного кода неисправности (DTC).
- Загорается во время диагностики сканером.
- Загорается при отсоединении разъема HECM.
- При горящей лампе система ABS не работает.
Re: ESP
Добавлено: Пт авг 01, 2025 3:06 pm
morskoj
Лампа предупреждения EBD
- Загорается на 3 секунды после включения зажигания и гаснет, если в системе EBD нет ошибок.
- Загорается при включенном стояночном тормозе.
- Загорается при недостаточном уровне тормозной жидкости.
- Загорается во время диагностики сканером.
- Загорается при отсоединении разъема HECM.
- При горящей лампе система EBD не работает.
- Загорается при неисправности соленоидного клапана, датчика скорости колеса (более двух), HECM, ошибке высокого напряжения или неисправности реле клапана.
Re: ESP
Добавлено: Пт авг 01, 2025 3:07 pm
morskoj
Лампа предупреждения ESP OFF
- Загорается на 3 секунды после включения зажигания и гаснет, если в системе ESP нет ошибок.
- Загорается при наличии сохраненного кода неисправности (DTC).
- Загорается во время диагностики сканером.
- Загорается при нажатии кнопки отключения ESP.
Re: ESP
Добавлено: Пт авг 01, 2025 3:07 pm
morskoj
Лампа ESP
- Загорается на 3 секунды после включения зажигания и гаснет, если в системе ESP нет ошибок.
- Мигает с частотой 2 Гц во время работы системы ESP.
Re: ESP
Добавлено: Пт авг 01, 2025 3:08 pm
morskoj

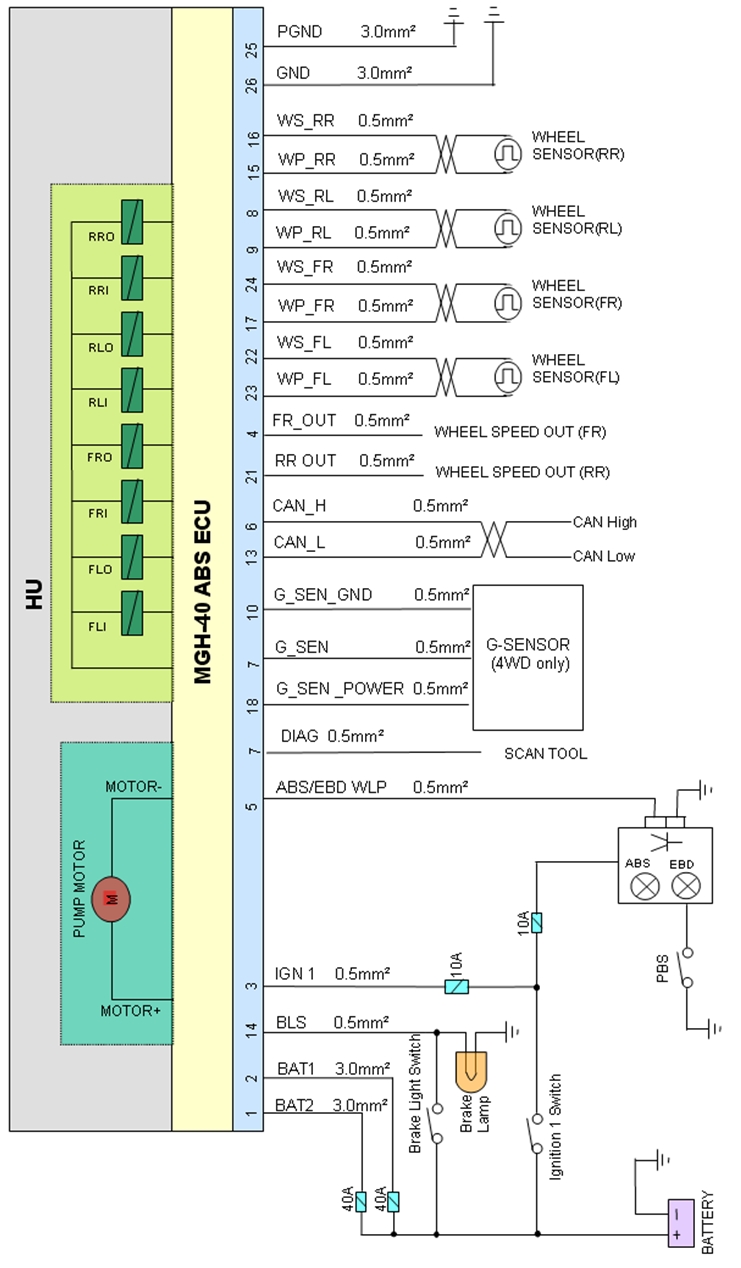

Схема подключения ABS MGH40
- Схема подключения ABS MGH40
- Screenshot_23.jpg (282.25 КБ) 1798 просмотров
Re: ESP
Добавлено: Пт авг 01, 2025 3:08 pm
morskoj

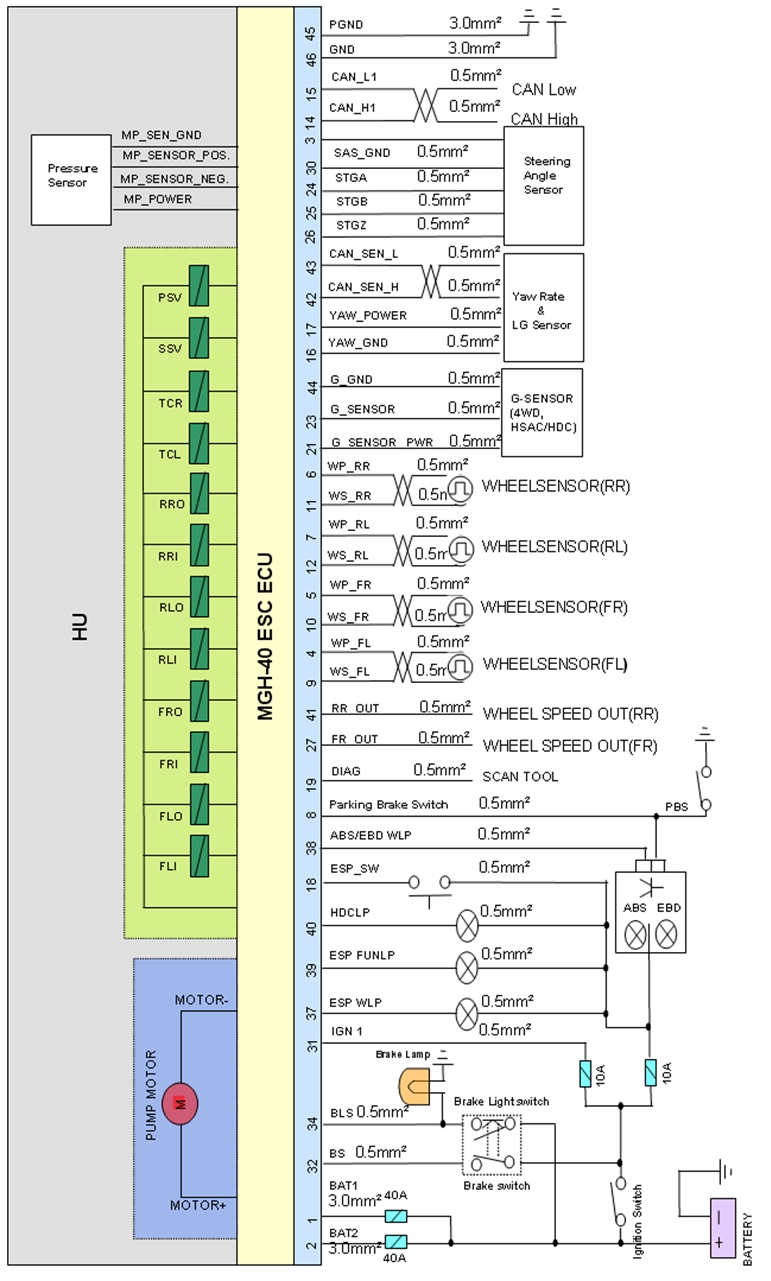

Схема подключения ESP MGH40
- Схема подключения ESP MGH40
- Screenshot_24.jpg (352.52 КБ) 1798 просмотров
