Технические характеристики топливной форсунки

Технические параметры форсунки EV6 (Kefico)

Характеристика	Значение / Описание
Тип форсунки	EV6 (Kefico), 4 отверстия, 2 струи
Производительность	150 г/мин
Угол конуса распыла	10°
Угол распыла	20°
Сопротивление катушки	12–14.5 Ом

Особенности работы

- Форсунка EV6:
- Оптимизирована для точного дозирования топлива и равномерного распыла.
- Угол распыла 20° обеспечивает лучшее смесеобразование.
- Ограничение оборотов:
- Защита двигателя от превышения допустимых оборотов.
- В режиме "P/N" ETC мягко ограничивает подачу воздуха, снижая нагрузку на двигатель.

Диагностика

- Проверка форсунок:
- Измерьте сопротивление катушки (12–14.5 Ом).
- Проверьте равномерность распыла на стенде.
- Проблемы с ограничением оборотов:
- Если ETC не срабатывает в режиме "P/N", возможна неисправность дросселя или датчиков.

Рекомендация:

- Для замены используйте форсунки с такими же параметрами.
- При ошибках ETC проверьте датчики TPS и APS.

Схема подключения

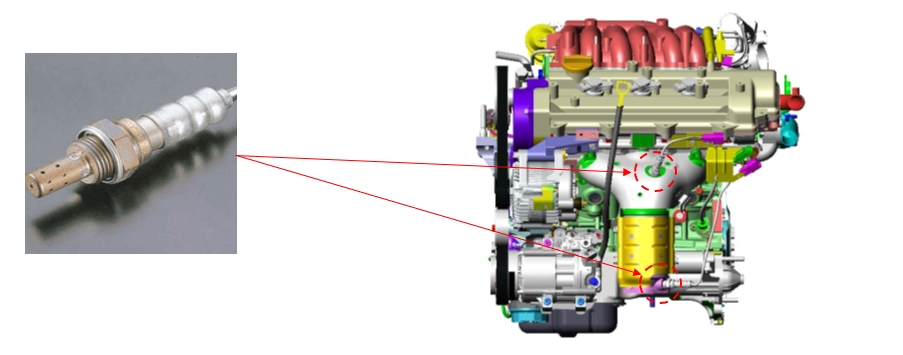

Датчик кислорода (кислородный датчик) циркониевого типа с методом "current pumping"

Тип датчика и принцип работы

- Технология: Циркониевый (Zirconia) датчик с методом накачки тока (current pumping) для создания эталонной камеры.
- Применение: Уже используется в двигателях серии Lambda.
- Расположение:
- Каждый банк цилиндров (V-образный двигатель) оснащен 2 кислородными датчиками (всего 4 датчика).

Особенности метода "current pumping

"
- Эталонная камера: Искусственно поддерживается оптимальное соотношение воздух/топливо (λ=1) за счет подачи тока.
- Преимущества:
- Более точное измерение даже при отклонениях состава смеси.
- Быстрый отклик на изменения (по сравнению с классическими циркониевыми датчиками).

Функции датчиков в системе

- Датчик 1 (перед катализатором): Корректирует топливоподачу в реальном времени.
- Датчик 2 (после катализатора): Контролирует эффективность работы катализатора.

Диагностика

- Проверка сигнала:
- Исправный датчик генерирует сигнал 0.1–0.9 В с частотой >1 Гц (на прогретом двигателе).
- Коды ошибок:
- P0130–P0135 (неисправности цепи датчика 1).
- P0140–P0141 (проблемы датчика 2).

Важно:

- Датчики чувствительны к ударам и загрязнению (масло, антифриз).
- Замена требует калибровки ЭБУ.

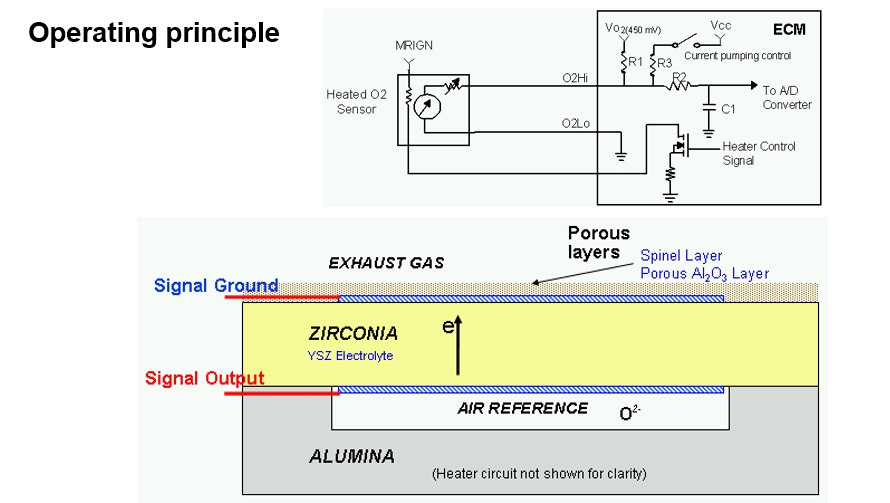

Принцип работы

Подача тока и создание эталонной камеры

- Ток от ЭБУ (ECM): 7–10 мкА подается через сигнальный провод датчика.
- Формирование эталонной камеры:
- Кислородные ионы (O²⁻) из выхлопных газов проникают через циркониевый элемент под действием тока.
- Это создает эталонную среду с фиксированным содержанием кислорода.

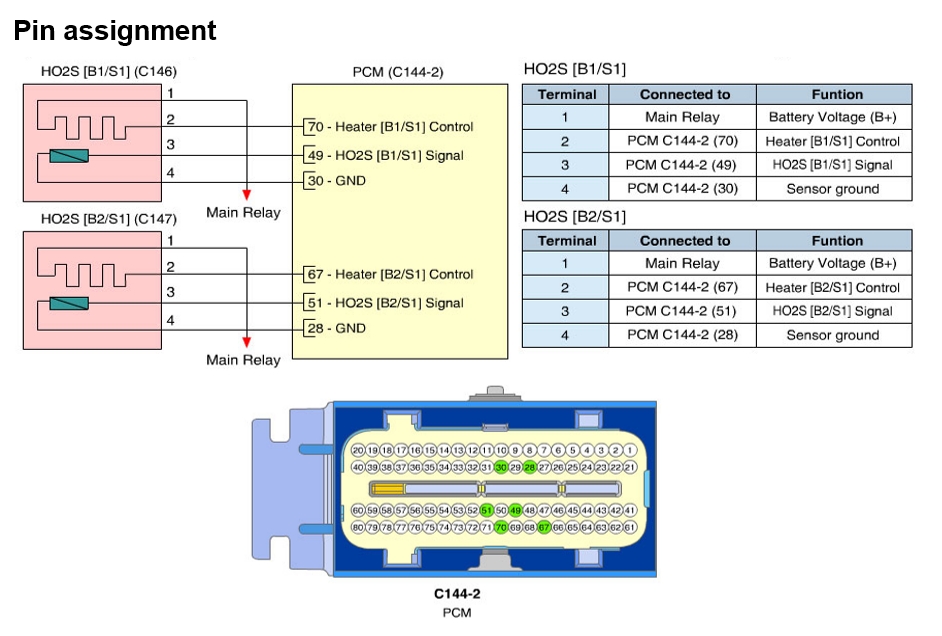

Первый Датчик кислорода - схема подключения

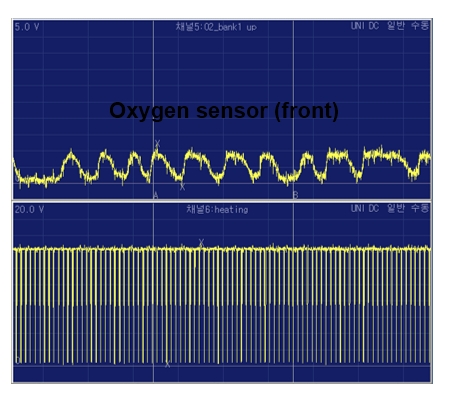

Форма сигнала

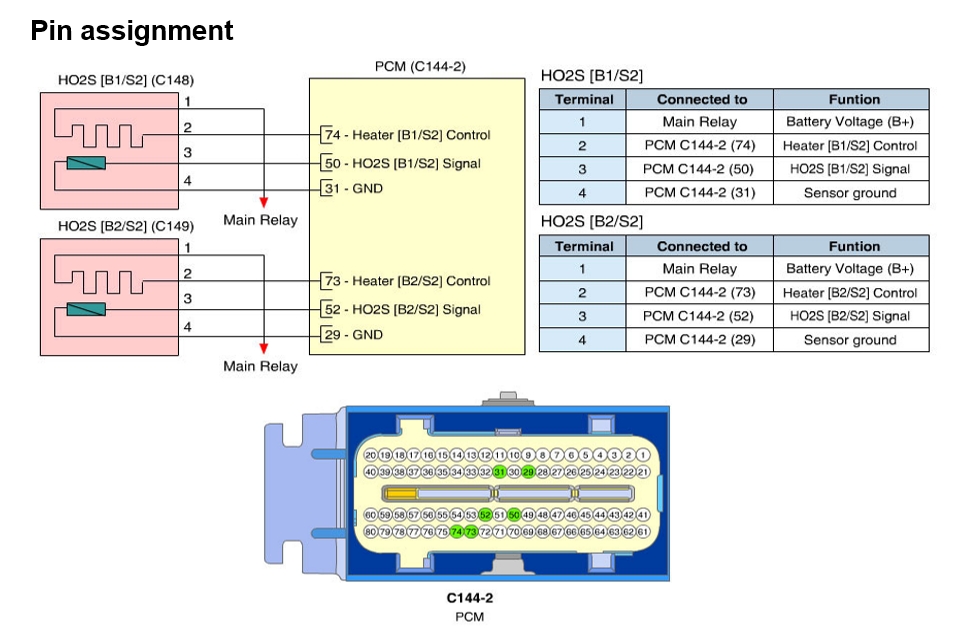

Второй Датчик кислорода - схема подключения

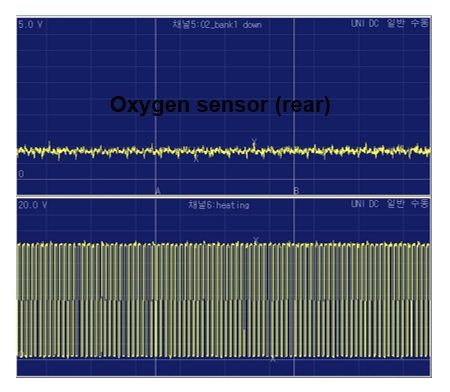

Форма сигнала

Клапан продувки адсорбера (PCSV - Purge Control SoleНетid Valve)

Назначение и конструкция

- Тип: Нормально закрытый (открывается только при подаче управления).
- Встроенный фильтр: Защищает от загрязнений, которые могут вызвать утечку паров топлива.
- Проблема: Нарушение герметичности из-за попадания инородных частиц — решено установкой предварительного фильтра.

Технические характеристики

Макс. расход	6.5 м³/час
Управление	ШИМ-сигнал (Duty control)
Частота управления	До 30 Гц
Сопротивление катушки	16 ± 2 Ом

Принцип работы

- Включение: По сигналу ЭБУ (ШИМ) клапан открывается, пропуская пары бензина из адсорбера во впускной коллектор.
- Защита от утечек: Фильтр задерживает загрязнения, которые могли бы помешать полному закрытию.

Диагностика

- Проверка сопротивления: 14–18 Ом (при 20–25°C).
- Проверка на утечки:
- Подайте разрежение на вход клапана (без питания) — не должно проходить.
- При подаче 12 В клапан должен открыться (проверьте щелчок).
- Коды ошибок:
- P0443 – Неисправность цепи PCSV.
- P0446 – Засорение системы улавливания паров.

Важность для экологии и экономии

- Предотвращает выброс паров бензина в атмосферу.
- Оптимизирует расход топлива (пары сжигаются в двигателе).

Датчик детонации

Принцип действия

- При обнаружении детонации (характерного "звенящего" звука):
- ЭБУ (ECM) немедленно замедляет угол опережения зажигания на заданную величину.
- Если детонация прекращается:
- ЭБУ постепенно возвращает угол зажигания к оптимальному значению, чтобы восстановить мощность и крутящий момент.

Зачем это нужно?

- Защита двигателя: Детонация разрушает поршни и кольца.
- Баланс между мощностью и безопасностью:
- Слишком раннее зажигание → риск детонации.
- Слишком позднее → потеря КПД.

Как работает датчик детонации?

- Улавливает высокочастотные вибрации (20–30 кГц) и отправляет сигнал в ЭБУ.
- Расположен на блоке цилиндров (обычно между 2-м и 3-м цилиндрами).

Диагностика

- Коды ошибок:
- P0325–P0334 (неисправности датчика или цепи).
- Проверка датчика:
- Постучите гаечным ключом по блоку возле датчика — ЭБУ должен зарегистрировать детонацию и скорректировать зажигание.

Форма сигнала датчика детонации на холостом ходу

Схема подключения датчиков детонации

Датчик температуры масла

Основные параметры

Характеристика	Значение
Тип датчика	Термистор NTC (отрицательный температурный коэффициент)
Рабочий диапазон	-40°C ~ +170°C
Сопротивление	-20°C: 16.52 кОм +20°C: 2.45 кОм +80°C: 0.2889 кОм

Назначение и принцип работы

Установлен на блоке цилиндров для мониторинга температуры моторного масла.
Используется системой CVVT:
Данные датчика помогают точно регулировать OCV (Oil Control Valve) в зависимости от вязкости масла.
Чем выше температура масла, тем ниже его вязкость → корректируется давление в системе фазорегулятора.

Диагностика

Проверка сопротивления:
Измерьте сопротивление датчика при разных температурах и сравните с табличными значениями.

Коды ошибок:
P0196–P0198 (неисправности цепи датчика температуры масла).

Важность для системы CVVT

Холодное масло (высокая вязкость):
OCV увеличивает давление для быстрого срабатывания фазорегулятора.
Горячее масло (низкая вязкость):
OCV снижает давление, избегая избыточной нагрузки.

Схема подключения

Компоненты системы зажигания и электрооборудования

Элементы системы зажигания

Компонент	Описание
Конденсатор зажигания	Устраняет электрические помехи в системе
Катушка зажигания	Сигарообразного типа (аналогична Theta), индивидуальное управление для каждого цилиндра
Свеча зажигания	Иридиевая, с увеличенным сроком службы

Реле и управляющие элементы

Компонент	Назначение
Главное реле (Main relay)	Подача питания на систему управления двигателем
Реле стартера (Starting relay)	Управление цепью стартера
Реле вентилятора (Fan relay)	Управление вентилятором охлаждения радиатора
Реле кондиционера (A/C relay)	Активация компрессора кондиционера
Конденсатор (Condenser)	Стабилизация электрических цепей

Особенности системы

- Индивидуальные катушки зажигания (по одной на каждый цилиндр) обеспечивают:
- Более мощную искру
- Точное управление моментом зажигания
- Иридиевые свечи отличаются:
- Увеличенным сроком службы (до 100+ тыс. км)
- Стабильностью искрообразования

---

Расположение компонентов

1. Под капотом:
- Катушки зажигания (установлены непосредственно на свечах)
- Реле (обычно в монтажном блоке)
2. В салоне:
- Главное реле (часто рядом с блоком предохранителей)

---

Диагностика

- Проверка катушек:
- Сопротивление первичной обмотки: 0.3-1.0 Ом
- Сопротивление вторичной обмотки: 5-15 кОм
- Проверка реле:
- Тестирование мультиметром (целостность контактов)
- Коды ошибок:
- P0300-P0304 (пропуски зажигания)
- P0350-P0354 (неисправности цепей катушек)

Рекомендации:
- При замене свечей используйте только рекомендованные иридиевые аналоги
- Проверяйте состояние контактов и разъемов катушек
- Реле следует менять парами при обнаружении неисправности
