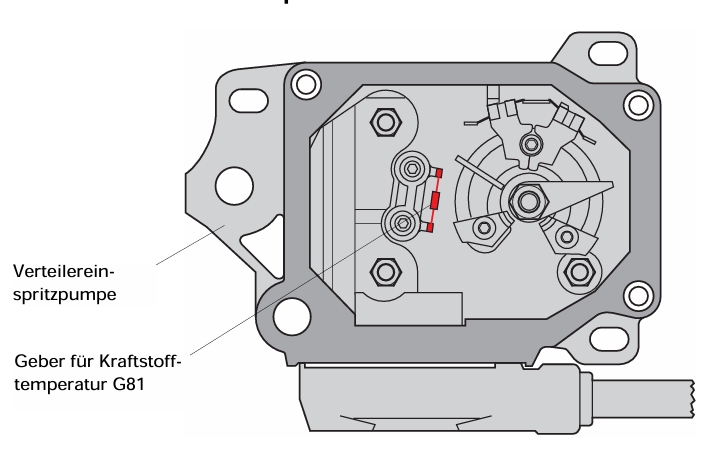

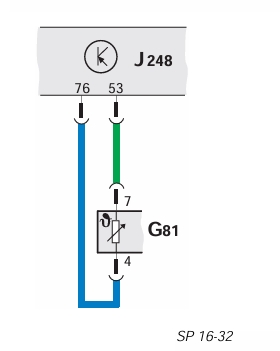

Датчик температуры топлива G81

Датчик измеряет температуру топлива в топливном насосе высокого давления (ТНВД) и передает данные в электронный блок управления в виде изменения напряжения.

Значение измерения температуры топлива:

• Плотность топлива напрямую зависит от его температуры

• Топливо подается под высоким давлением через форсунки

• Для точного определения:
  • Количества впрыскиваемого топлива
  • Момента начала впрыска

• необходимо знать температуру топлива

Обработка сигнала:

• На основе сигнала датчика G81 блок управления рассчитывает:
  • Точное количество топлива для впрыска
  • Оптимальный момент начала впрыска

Примечание: Использование данных о температуре позволяет компенсировать изменение плотности топлива и обеспечить точную работу системы впрыска.

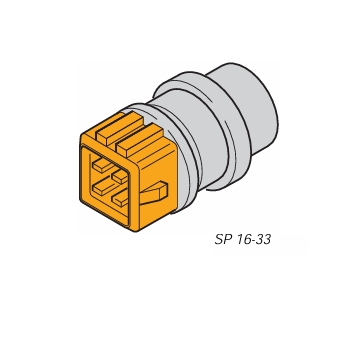

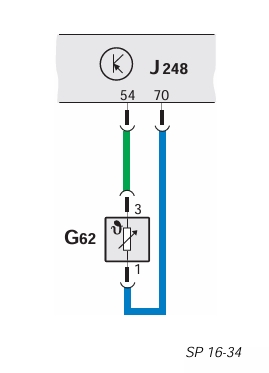

Датчик температуры охлаждающей жидкости G62

Съема подключения и описание принципа работы

Расположение:

• Установлен в патрубке охлаждающей жидкости на головке блока цилиндров.

Конструкция:

• Представляет собой термистор с отрицательным температурным коэффициентом (NTC).

Принцип работы:

• Измеряет температуру охлаждающей жидкости по падению напряжения и передает данные в электронный блок управления.

Использование сигнала:

Расчет:

• Количества впрыскиваемого топлива

• Момента начала впрыска

• Времени предпускового подогрева

• Объема рециркуляции отработавших газов (EGR)

• Управление дополнительным подогревателем

Аварийный режим:

При неисправности:

• Используется температура топлива в качестве замены

• Устанавливается максимальное время предпускового подогрева

• Дополнительный подогрев отключается

Самодиагностика:

Фиксируемые ошибки:

• Короткое замыкание на массу

• Обрыв цепи/короткое замыкание

Чтение параметров:

• Функция 08, блок 007, поле 4 - отображает температуру охлаждающей жидкости в °C.

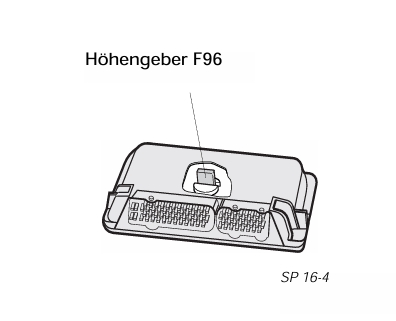

Датчик атмосферного давления (высотомер) F96

Где расположен датчик и принцип его работы

Расположение и конструкция:

• Встроен в блок управления дизельной системой впрыска J248. Использует пьезокерамический элемент, который генерирует напряжение при механическом воздействии. Это напряжение пропорционально атмосферному давлению.

Принцип работы:

• Давление воздуха снижается с увеличением высоты над уровнем моря

Для предотвращения черного дыма при низком давлении:

• Регулируется давление наддува

• Корректируется рециркуляция отработавших газов (EGR)

Обработка сигнала:

• Блок управления рассчитывает предельное значение давления наддува на основе данных датчика.

Аварийный режим:

• При неисправности используется фиксированное значение для ограничения давления наддува.

Диагностика:

• Ошибки сохраняются в памяти ЭБУ

Текущее давление (в мбар) отображается:

• Функция 08 → Блок 010 → Поле 2

Примечание: Корректировка параметров по высоте предотвращает переобогащение топливной смеси в высокогорных условиях.

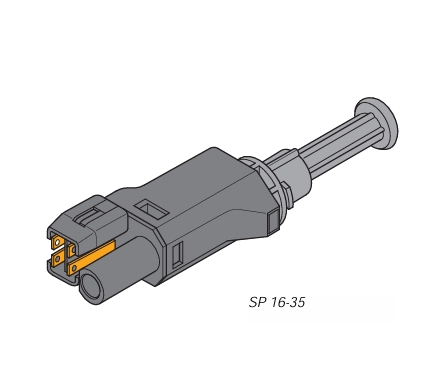

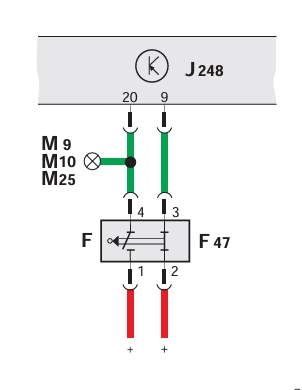

Выключатели педали тормоза F и F47 для дизельных систем с прямым впрыском

Конструкция и расположение:
Выключатели объединены в один модуль, установленный непосредственно на педали тормоза.

• - F : Замыкающий контакт, активирует стоп-сигналы

• - F47 : Размыкающий контакт, передает сигнал «Торможение» в ЭБУ

Функционал:
Исключает одновременное нажатие тормоза и педали газа («втоплен газ»).
Обработка сигналов:
1. Оба выключателя дублируют сигнал «Торможение» для повышения надежности
2. Используется для:

• - Отключения подачи топлива при торможении двигателем

• - Стабилизации холостого хода

• - Проверки достоверности сигналов датчика педали газа (G79) и выключателя холостого хода (F60)

Аварийный режим:
При отказе одного/обоих выключателей активируется резервная программа с коррекцией впрыска топлива.
Диагностика:

• - ЭБУ фиксирует неисправности

• - Проверка сигналов: Функция 08 → Блок 006

Двойная система обеспечивает безопасность и предотвращает конфликт управляющих сигналов.

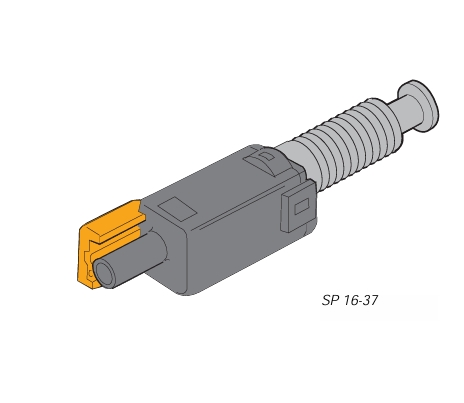

Выключатель педали сцепления F36

Расположение и конструкция:
Установлен непосредственно на педали сцепления. Передает текущее положение педали в электронный блок управления (ЭБУ). Выполнен как размыкающий контакт.
Обработка сигнала:

• - Влияет на регулировку количества впрыскиваемого топлива

• - Кратковременно уменьшает подачу топлива при выжиме сцепления для:

✔ Повышения плавности работы двигателя
✔ Облегчения переключения передач
Аварийный режим:
При неисправности отключается функция снижения подачи топлива.
Диагностика:
Неисправности не сохраняются в памяти ЭБУ.

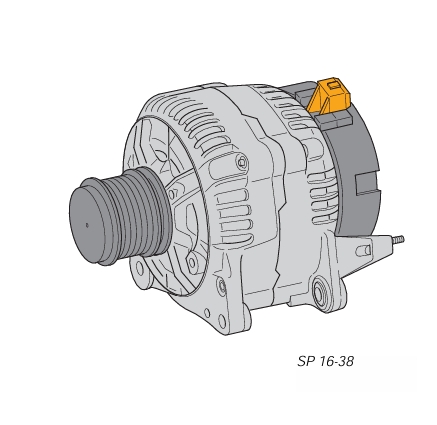

Клемма DF генератора

Назначение:
Используется только для управления дополнительным подогревателем. Передает сигнал о свободной емкости генератора.
Аварийный режим:
При неисправности:

• - Отключается дополнительный подогрев

• - Предотвращается разряд аккумулятора

Диагностика:
Регистрируются:

• - Недостоверный сигнал

• - Обрыв цепи

Примечание: Система обеспечивает энергосбережение при неисправностях генератора.

Дополнительные сигналы
1. Контакт 48 (Кондиционер)

• - Управляет работой компрессора кондиционера

• - Повышает обороты холостого хода при включении компрессора для предотвращения просадки оборотов

• - Диагностика:

• - Не записывается в память ошибок ЭБУ

• - Проверка: Функция 08 → Блок 002

2. Контакт 43 (Скорость)

• - Используется для контроля плавности хода (только в авто с круиз-контролем, в Octavia не задействован)

• - Регулирует количество впрыска в зависимости от скорости (для комфорта при частой смене нагрузки)

• - Диагностика:

• - Ошибки фиксируются ЭБУ

• - Проверка: Функция 08 → Блок 006

3. Линия W (Контакт 45, Иммобилайзер)

• - Соединяет ЭБУ с процессором приборной панели J218 (с интегрированным иммобилайзером)

• - Блокирует запуск двигателя при отсутствии сигнала

• - Требуется: Перепрограммирование кода при замене ЭБУ

• - Диагностика:

• - Фиксирует обрыв цепи

• - Двигатель не запускается при неисправности

Примечание: Система обеспечивает защиту от угона и адаптацию работы двигателя под дополнительные нагрузки.

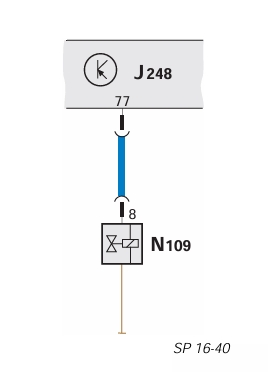

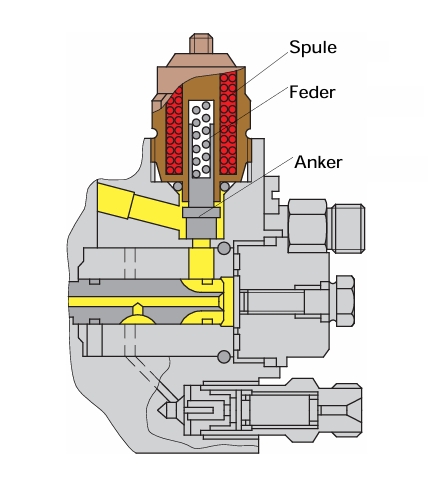

Клапан отключения подачи топлива N109

Назначение:
Обеспечивает остановку дизельного двигателя путем перекрытия подачи топлива. Установлен в верхней части топливного насоса высокого давления (ТНВД).
Конструкция и принцип работы:

• - Электромагнитный клапан, где якорь выполняет функцию запорного элемента

• - При подаче тока на катушку якорь втягивается, преодолевая усилие пружины, открывая подачу топлива

• - При обесточивании пружина перекрывает топливный канал

Управление:
Контролируется блоком управления (ЭБУ). При выключении зажигания:
1. Цепь питания размыкается
2. Клапан мгновенно перекрывает топливоподачу
3. Двигатель останавливается
Аварийный режим:
При неисправности система принудительно отключает двигатель, полностью блокируя подачу топлива.
Диагностика:

• - ЭБУ фиксирует ошибки клапана

• - Проверка состояния: Функция 03 (Диагностика исполнительных механизмов)

Критически важный элемент безопасности, исключающий работу двигателя при неисправностях.
