Страница 4 из 4
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 10:51 am
morskoj

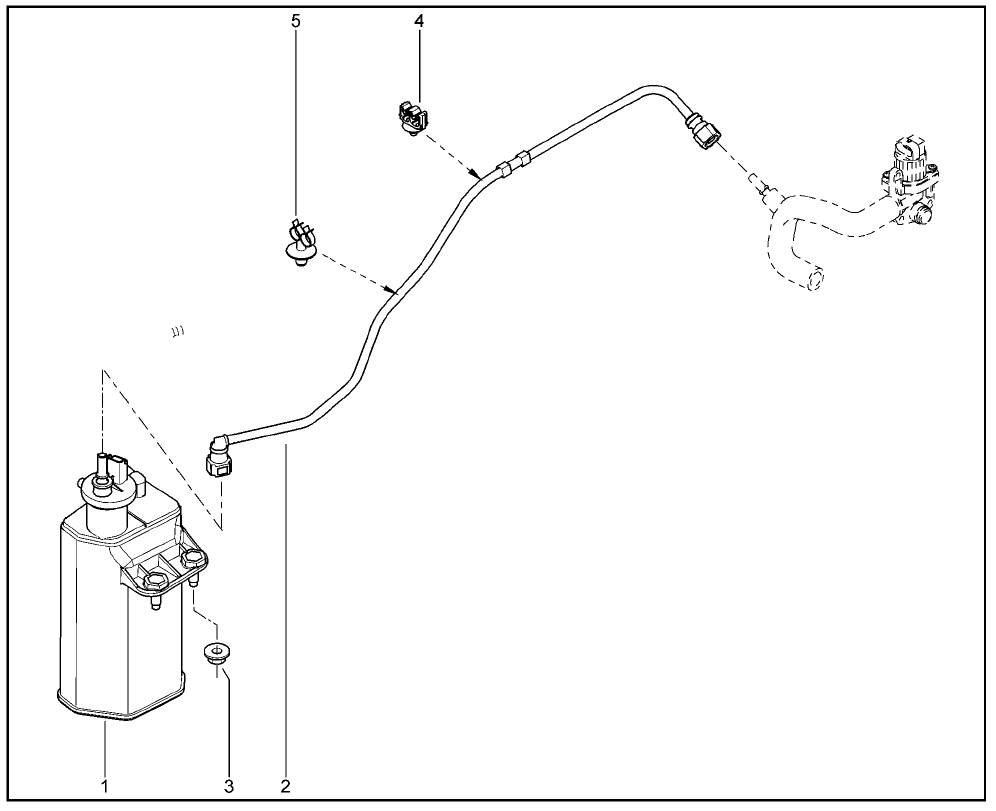

Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема адсорбера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_26.jpg (102.21 КБ) 2841 просмотр
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 6001549070 | 1 | Адсорбер топливных паров |
| 2 | + | 149120180R | 1 | Трубка адсорбера топливных паров |
| 3 | + | 7703034276 | 1 | Шестигранная гайка самоконтрящаяся с буртиком |
| 4 | + | 7703179007 | 1 | Скоба крепления |
| 5 | + | 6001548162 | 1 | Скоба крепления трубки абсорбера |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 10:56 am
morskoj

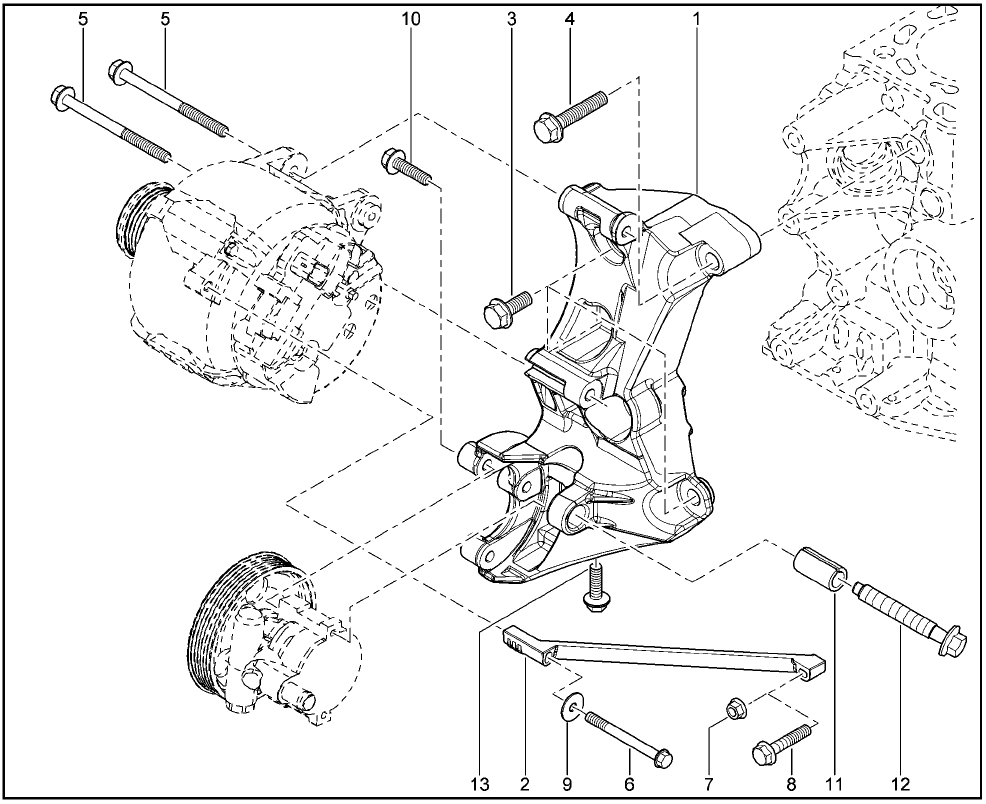

Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_27.jpg (334.3 КБ) 2839 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Применяемость |
Кол. |
Наименование |
|---|
| 1 | + | 8200473400 | без кондиционера | 1 | Кронштейн навесных агрегатов |
| 2 | + | 8200122051 | | 1 | Кронштейн крепления генератора |
| 3 | + | 7703002690 | с кондиционером | 1 | Болт шестигранный с буртиком М |
| 4 | + | 7703002942 | с ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7703002957 | | 1 | Болт шестигранный с буртиком |
| 7 | + | 7703033132 | | 1 | Гайка шестигранная с буртиком М |
| 8 | + | 7703002786 | | 1 | Болт шестигранная с буртиком М |
| 9 | + | 7703053972 | | 1 | Плоская шайба 8,25 |
| 10 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 11 | + | 8200581348 | без кондиционера | 1 | Втулка разрезная с буртиком |
| 12 | + | 7703002761 | | 1 | Болт шестигранный с буртиком |
| 13 | + | 7703002458 | | 1 | Болт М8х125-40 |

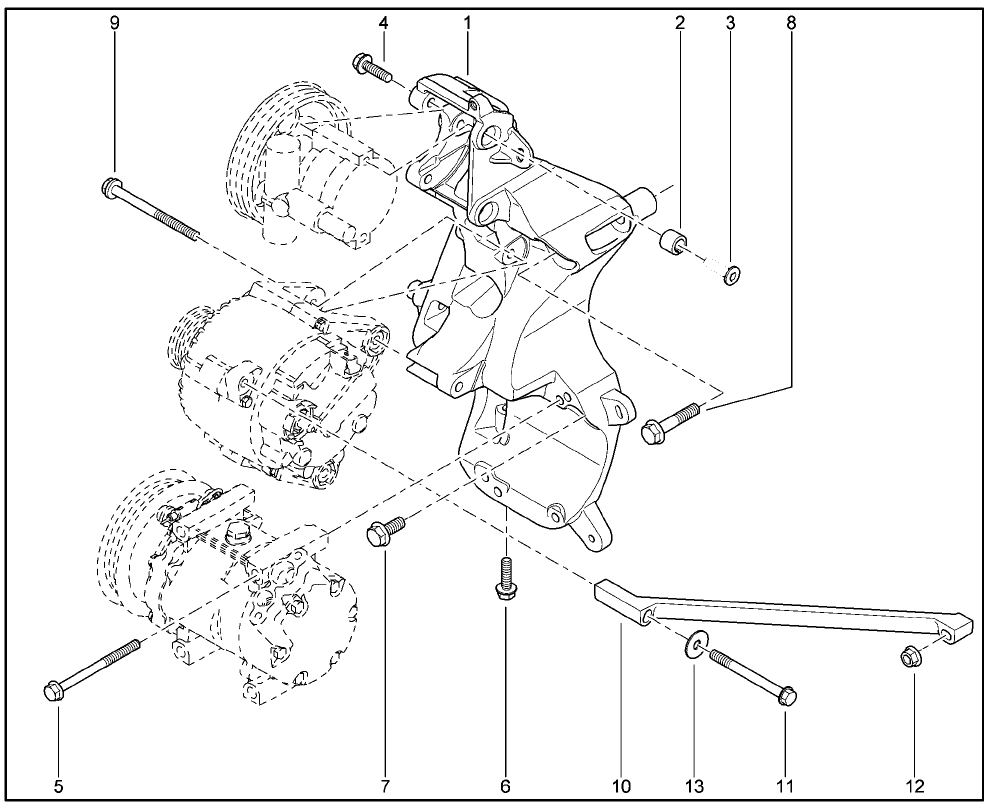

- Номер и схема кронштейна навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_28.jpg (266.72 КБ) 2838 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Применяемость |
Кол. |
Наименование |
|---|
| 1 | + | 688304373R | с ГУР с кондиционером | 1 | Кронштейн вспомогательных агрегатов |
| 2 | + | 654103886R | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 2 | + | 8200645715 | с ГУР с кондиционером | 1 | Втулка разрезная с буртиком |
| 3 | + | 7703002755 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 3 | + | 7703008197 | с ГУР | 1 | Большой болт с полукруглой головкой |
| 4 | + | 7703002755 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 4 | + | 7703002949 | без ГУР | 1 | Болт шестигранный с буртиком |
| 5 | + | 7703002209 | | 1 | Болт шестигранный с буртиком М |
| 6 | + | 7703002458 | | 1 | Болт М8х125-40 |
| 7 | + | 7703002690 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком М |
| 8 | + | 7703002942 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
| 9 | + | 7703002209 | с ГУР | 1 | Болт шестигранный с буртиком М |
| 10 | + | 8200122051 | | 1 | Кронштейн крепления генератора |
| 11 | + | 7703002957 | | 1 | Болт шестигранный с буртиком |
| 12 | + | 7703033132 | | 1 | Гайка шестигранная с буртиком М |
| 13 | + | 7703053972 | | 1 | Плоская шайба 8,25 |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:01 am
morskoj

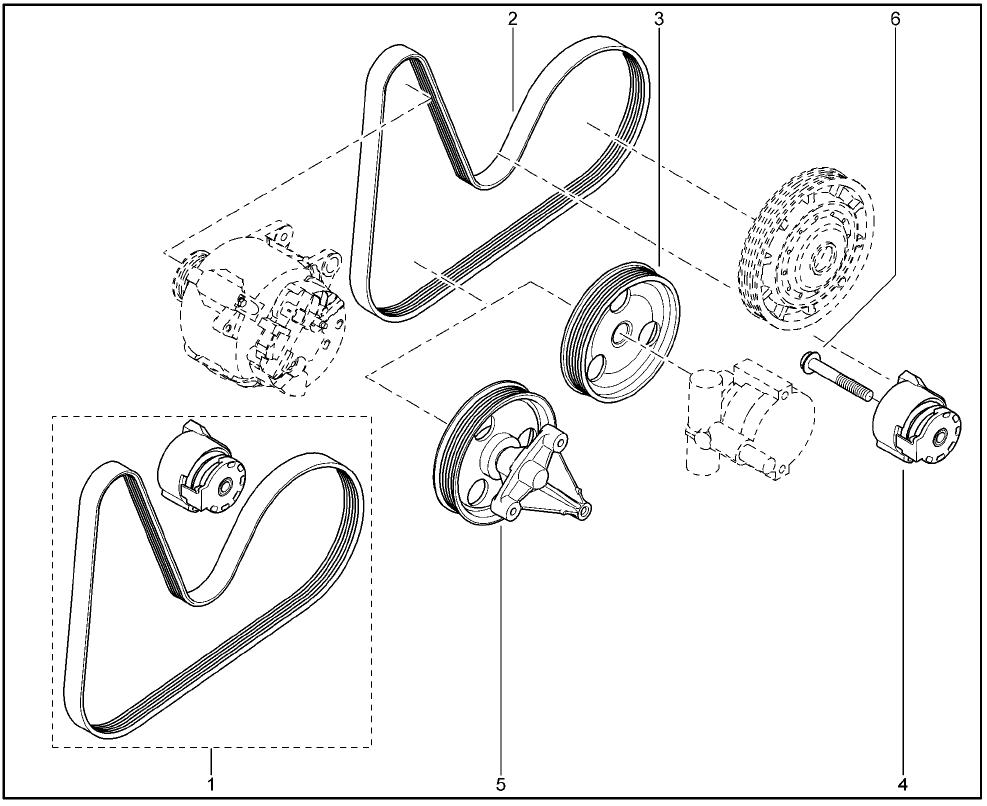

Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_29.jpg (258.98 КБ) 2835 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Применяемость |
Кол. |
Наименование |
|---|
| 1 | + | 7701478717 | без кондиционера | 1 | Комплект ремень генератора + ролик |
| 2 | + | 8200821816 | без кондиционера | 1 | Поликлиновой (ребристый) ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 117509654R | без ГУР | 1 | Натяжитель автоматический ремня привода вспомогательных агрегатов |
| 5 | + | 8200663046 | без ГУР | 1 | Шкив опорный ремня привода вспомогательных агрегатов |
| 6 | + | 7703002946 | без ГУР | 1 | Болт шестигранный с буртиком |

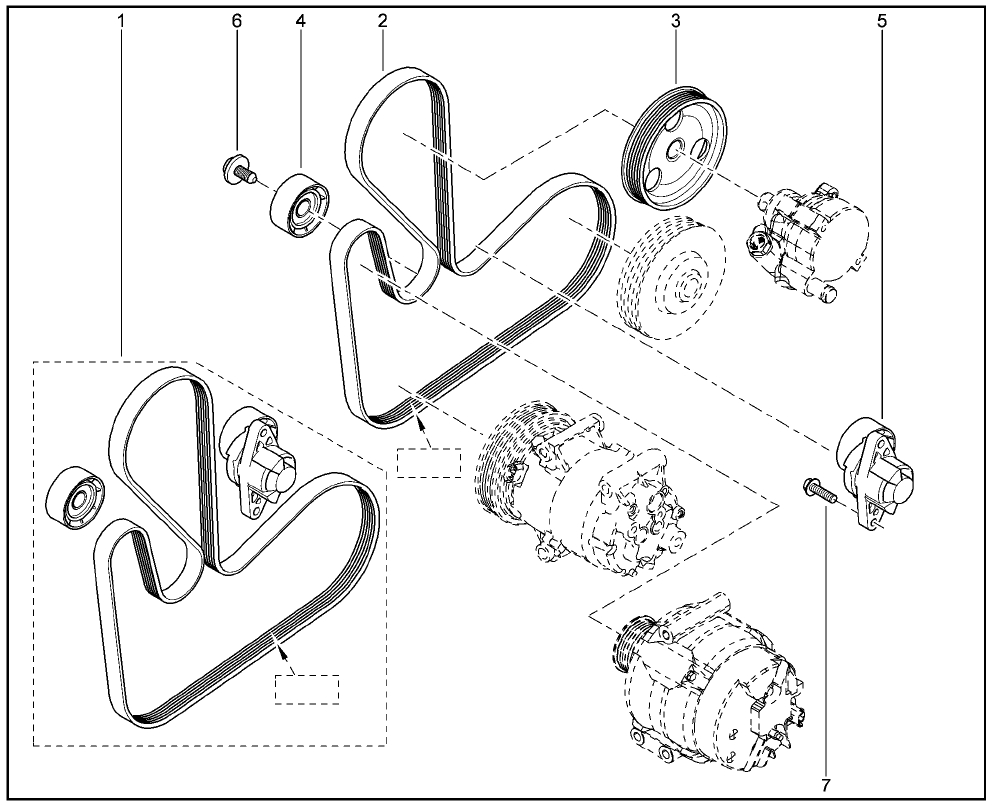

- Номер и схема привода навесного оборудования двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_30.jpg (291.26 КБ) 2835 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Применяемость |
Кол. |
Наименование |
|---|
| 1 | + | 117206746R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 2 | + | 117206842R | с ГУР с кондиционером | 1 | Ребристый ремень |
| 3 | + | 8200246248 | с ГУР | 1 | Шкив насоса гуру |
| 4 | + | 119233042R | с ГУР с кондиционером | 1 | Опорный ролик ремня привода вспомогательных агрегатов |
| 5 | + | 8200933753 | с ГУР с кондиционером | 1 | Натяжитель автоматический ремня привода вспомогатеьлных агрегатов |
| 6 | + | 7703101490 | | 1 | Болт М8х125- |
| 7 | + | 7703002949 | с ГУР с кондиционером | 1 | Болт шестигранный с буртиком |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:03 am
morskoj

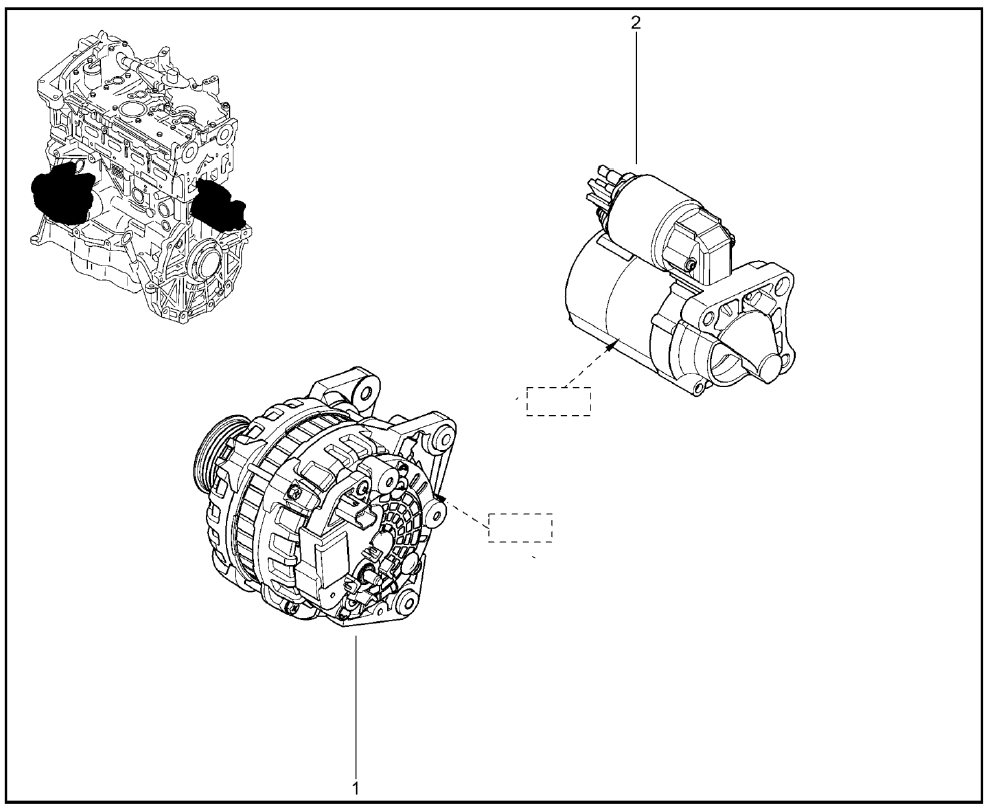

Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Номера генератора и стартера двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_31.jpg (200.28 КБ) 2834 просмотра
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 231007633R | 1 | Генератор |
| 1 | + | 231004527R | 1 | Генератор |
| 2 | + | 8200266777 | 1 | Старетер |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:05 am
morskoj

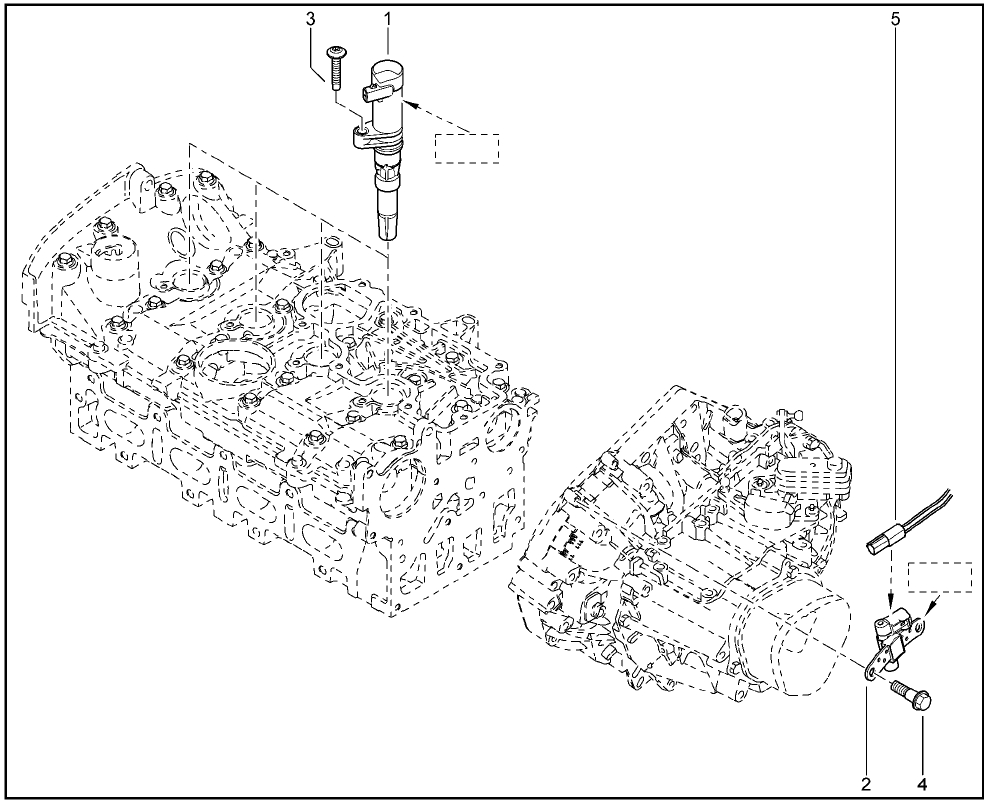

Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер катушки зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_32.jpg (322.11 КБ) 2823 просмотра
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 8200765882 | 1 | Катушки зажигания |
| 2 | + | 8200746497 | 1 | Датчик ВМТ |
| 3 | + | 7703020041 | 1 | Болт шестигранный с буртиком М6х100-30 |
| 4 | + | 8201004237 | 1 | Болт |
| 5 | + | 8200673202 | 1 | Комплект проводов |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:06 am
morskoj

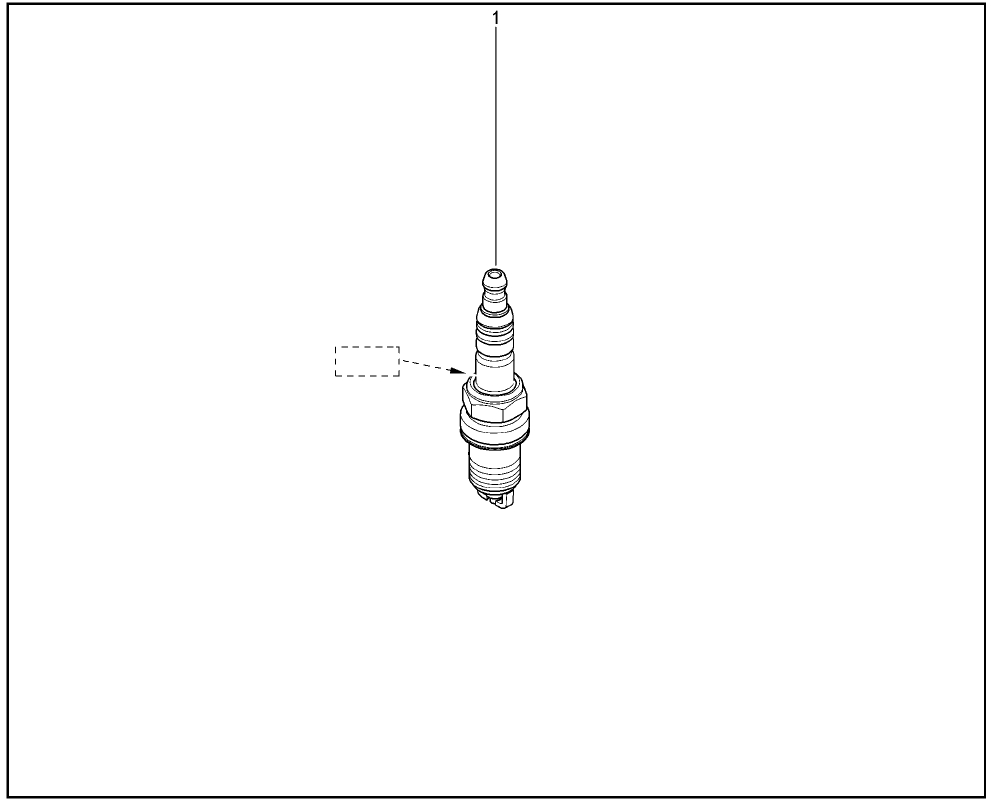

Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Номер свечей зажигания двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_33.jpg (47.21 КБ) 2828 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 7700500155 | 1 | Свеча зажигания |
| 1 | + | 7700500168 | 1 | Свеча зажигания |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:07 am
morskoj

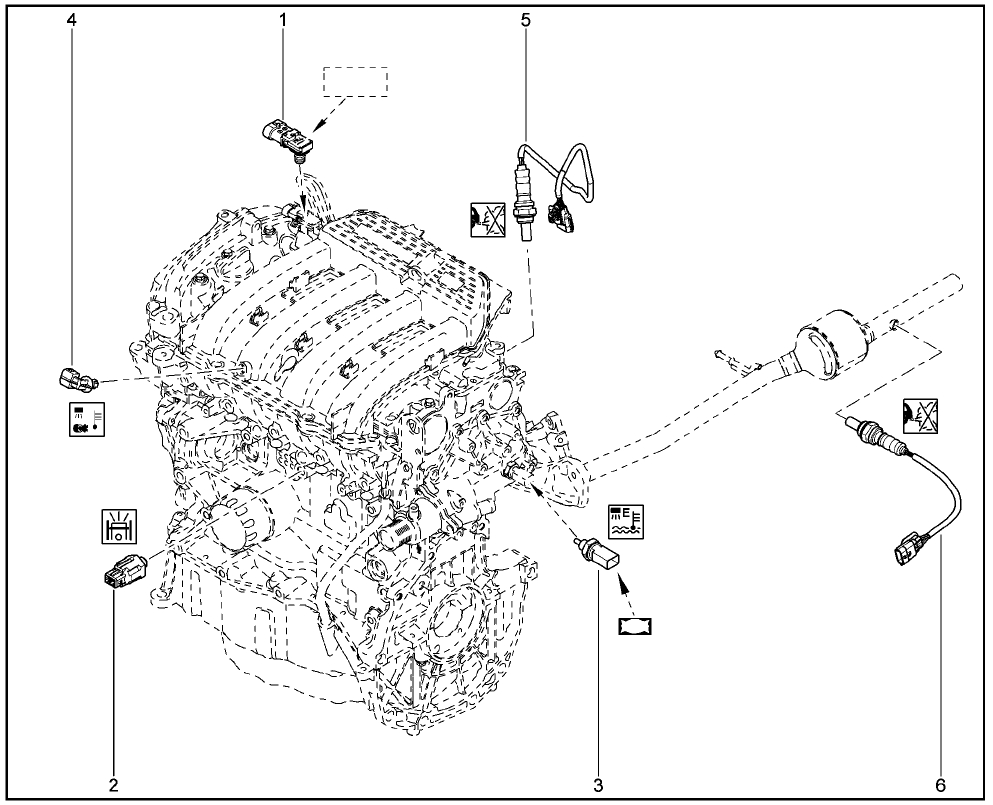

Номера датчиков двигателя Renault K4M (16кл) Лада Ларгус
- Номера датчиков двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_34.jpg (309.75 КБ) 2698 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 8200719629 | 1 | Датчик давления всасываемого воздуха |
| 2 | + | 8200680689 | 1 | Датчик детонации |
| 3 | + | 8200561449 | 1 | Датчик температуры охлаждающей жидкости |
| 4 | + | 7700101451 | 1 | Датчик температуры впускного воздуха |
| 5 | + | 8201071311 | 1 | Датчик кислорода |
| 6 | + | 6001549061 | 1 | Датчик кислорода |
Re: Каталог деталей двигателя Renault K4M (16кл) Лада Ларгус
Добавлено: Пн июн 30, 2025 11:10 am
morskoj

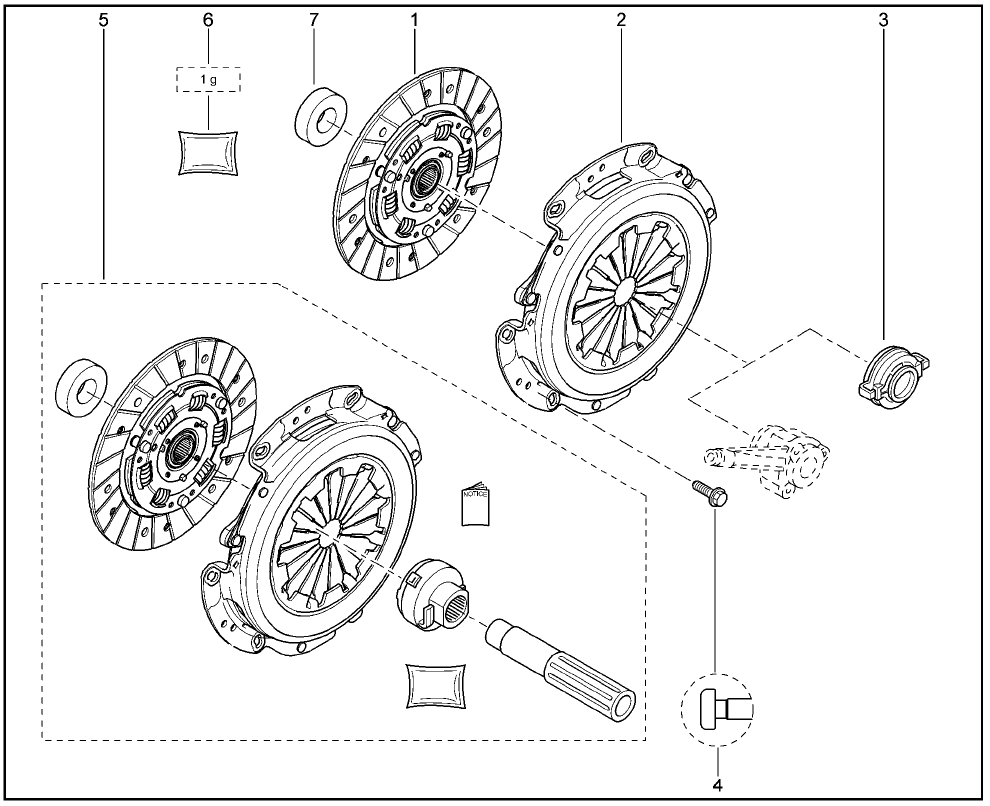

Номера сцепления двигателя Renault K4M (16кл) Лада Ларгус
- Номера сцепления двигателя Renault K4M (16кл) Лада Ларгус
- Screenshot_35.jpg (298.94 КБ) 2696 просмотров
| № поз. |
Вкл. в з/ч |
Номер
детали |
Кол. |
Наименование |
|---|
| 1 | + | 8201067155 | 1 | Ведомый диск сцепления |
| 2 | + | 8200187171 | 1 | Кожух сцепления с нажимным диском в сборе |
| 3 | + | 7700102781 | 1 | Подшипник выжимной сцепления |
| 4 | + | 7703101548 | 1 | Болт М7х100- |
| 5 | + | 302050901R | 1 | Сцепление, комплект |
| 6 | + | 7711423282 | 1 | Смазка |
| 7 | + | 7701034545 | 1 | Подшипник шариковый 40-17 |
