Схема работы системы электронного управления дроссельной заслонкой (ETC)

Основные компоненты системы:

1. APS1,2 (Accelerator Position Sensor 1, 2)
- Датчики положения педали акселератора (ДППА)
- Два сенсора для надежности и резервирования

2. PCM (Powertrain Control Module)
- Модуль управления силовой установкой
- Главный "мозг", обрабатывающий данные и управляющий дросселем

3. Electronic Throttle Body
- Электронный дроссельный узел
- Содержит DC-мотор и датчики положения (TPS)

4. Motor Drive
- Блок управления двигателем дроссельной заслонки
- Преобразует сигналы PCM в движение заслонки

5. Feedback (TPS1,2)
- Обратная связь через датчики положения дросселя (Throttle Position Sensor)
- Два сенсора для контроля точности

6. Position Sensor
- Датчик положения дроссельной заслонки

7. CAN
- Шина CAN (Controller Area Network)
- Для обмена данными между модулями

8. ESP Unit (Electronic Stability Program)
- Блок системы курсовой устойчивости
- Может ограничивать тягу для безопасности

Принцип работы:

1. Водитель нажимает педаль → APS передает данные о положении педали в PCM.
2. PCM анализирует:
- Намерения водителя ("Driver's intension")
- Данные с других систем (например, ESP)
- Обратную связь от TPS (фактическое положение дросселя)
3. PCM отправляет сигнал на Motor Drive → DC-мотор регулирует открытие дросселя.
4. Torque reduction request – при необходимости (например, при пробуксовке) система может уменьшить крутящий момент.

Ключевые особенности:

- Двойные датчики (APS1,2 и TPS1,2) для надежности.
- Использование CAN-шины для интеграции с другими системами (ESP, двигатель и т.д.).
- Приоритет безопасности: ESP может переопределить запрос водителя.

Характеристики датчиков положения дроссельной заслонки (TPS) и педали акселератора (APS)

1. Датчики положения дроссельной заслонки (TPS)

В системе ETC используются два датчика TPS (TPS1 и TPS2) с противоположными выходными сигналами:
- TPS1: напряжение изменяется от 0 до 5 В (при открытии дросселя).
- TPS2: напряжение изменяется от 5 до 0 В (обратная зависимость).

Положение дросселя	Угол открытия	Выход TPS1	Выход TPS2
Минимальное механическое	3∘	10% (0.5 В)	90% (4.5 В)
Минимальное управляемое	3.5∘	10.5% (0.525 В)	89.5% (4.475 В)
Положение по умолчанию	17∘	22.5% (1.125 В)	77.5% (3.875 В)
Максимальное механическое	90∘	88% (4.4 В)	12% (0.6 В)

Примечание:
- Противоположные сигналы TPS1 и TPS2 нужны для контроля исправности системы (при неисправности одного датчика ЭБУ использует данные второго).
- Напряжение измеряется относительно опорного напряжения 5 В.

2. Датчики положения педали акселератора (APS)

Система использует два датчика:
- APS1 (основной сигнал):
- Напряжение на холостом ходу: 0.7–0.8 В.
- APS2 (резервный сигнал):
- Напряжение всегда в 2 раза меньше, чем у APS1.
- На холостом ходу: 0.29–0.46 В.

Функции:

- APS2 дублирует APS1 для повышенной надежности.
- При неисправности APS1 система переключается на APS2 (с коррекцией значений).

Ключевые особенности системы

- Избыточность сигналов: TPS и APS имеют резервные датчики для защиты от отказов.
- Контроль исправности: ЭБУ сравнивает сигналы TPS1/TPS2 и APS1/APS2. При расхождении — ошибка в диагностической системе.
- Точность: Угол дросселя регулируется с шагом до 0.5°.

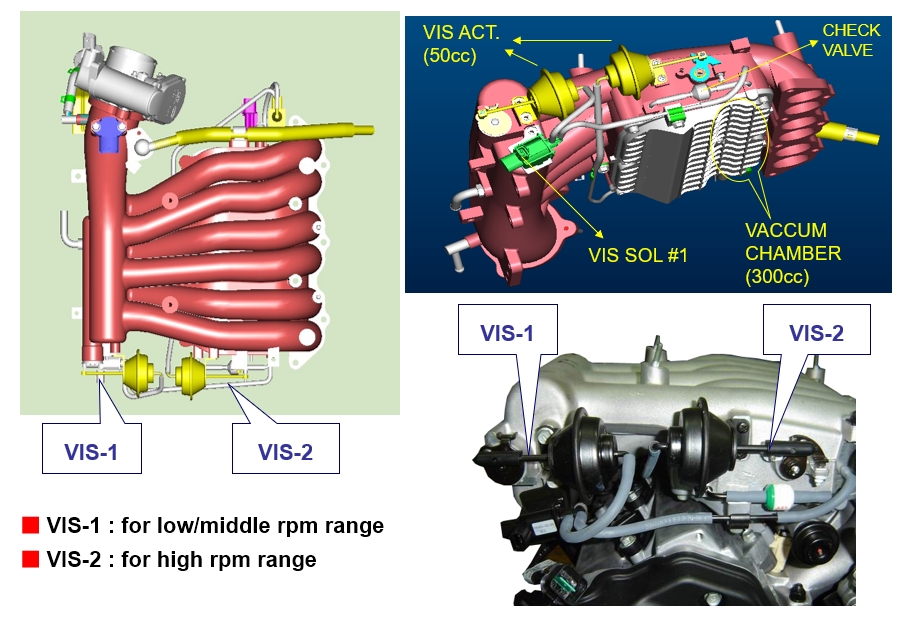

Система изменяемых впускных каналов (VIS - Variable Intake System)

Основные компоненты системы

Элемент	Назначение
VIS-1	Режим работы на низких/средних оборотах (оптимизация крутящего момента)
VIS-2	Режим работы на высоких оборотах (максимальная мощность)

---

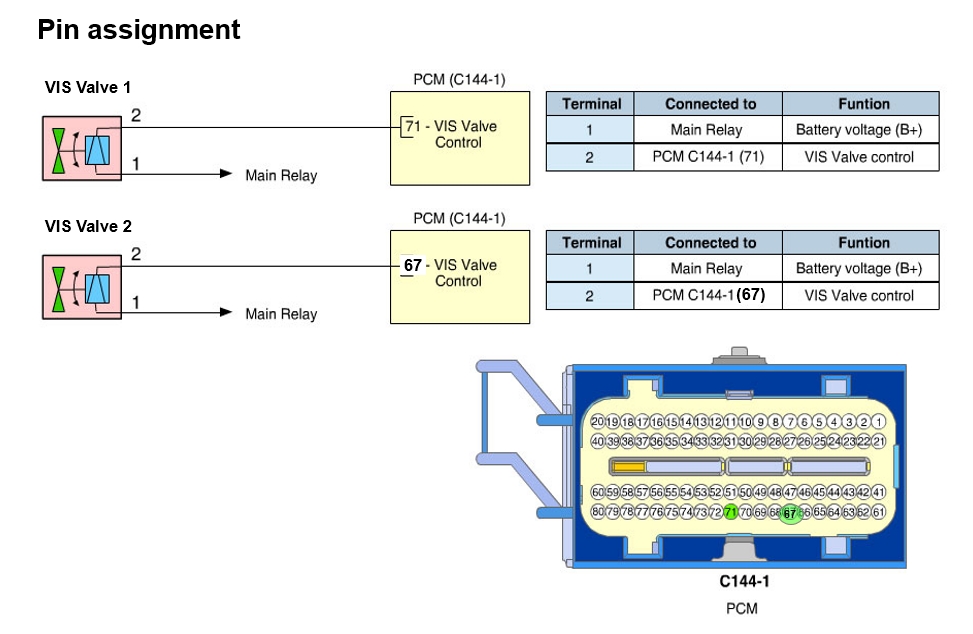

Исполнительные механизмы (50cc)

Компонент	Управление
VIS SOL #1 (Соленоид #1)	Контролирует работу VIS-1
VIS SOL #2 (Соленоид #2)	Контролирует работу VIS-2

---

Схема работы

- При низких/средних оборотах:
- Активируется VIS-1 через соленоид VIS SOL #1.
- Воздушный поток проходит по длинным каналам для улучшения наполнения цилиндров.

- При высоких оборотах:
- Активируется VIS-2 через соленоид VIS SOL #2.
- Воздушный поток переключается на короткие каналы для максимального потока воздуха.

- Обратный клапан (CHECK VALVE):
- Предотвращает переток воздуха между каналами VIS-1 и VIS-2.
- Обеспечивает четкое переключение режимов. ---

Диагностика системы

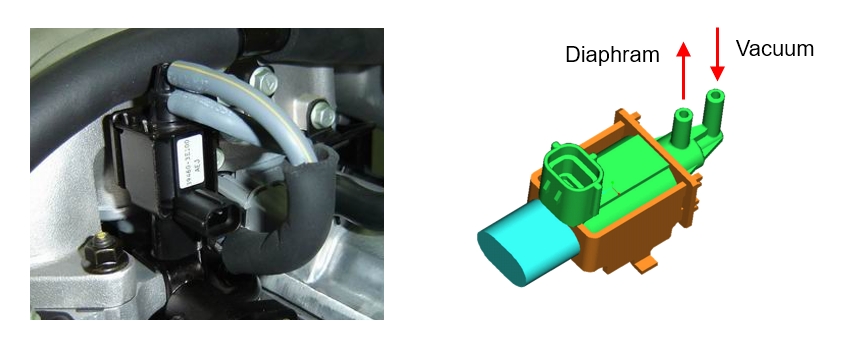

- Проверка соленоидов:
- Сопротивление катушки: 10–30 Ом (зависит от модели).
- Проверка на заклинивание (подача 12 В должна вызывать щелчок).
- Проверка каналов:
- Убедитесь в отсутствии засоров во впускном коллекторе.
- Ошибки:
- P2004–P2008 (коды неисправностей системы VIS).

---

Ключевые особенности

- Плавность переключения: ЭБУ двигателя управляет соленоидами на основе данных об оборотах и нагрузке.
- Эффект: Повышение крутящего момента на низах и мощности на высоких оборотах.

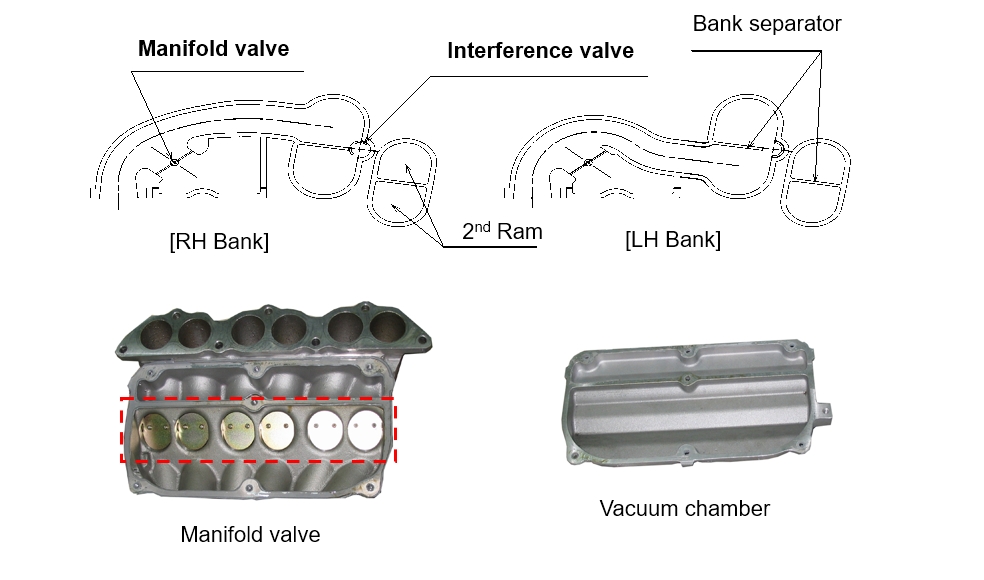

Основные компоненты

Компонент	Описание / Назначение
Manifold valve	Клапан впускного коллектора (основной управляющий элемент)
Interference valve	Перепускной клапан (регулирует поток между каналами)
RH Bank	Правая секция впускного коллектора
LH Bank	Левая секция впускного коллектора
2nd Ram	Вторичный воздушный канал (для режима высоких оборотов)

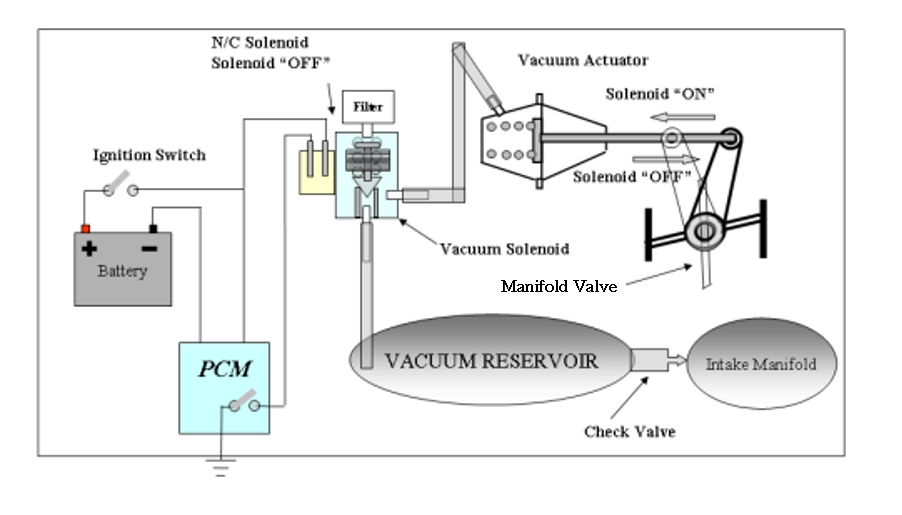

Блок разделения секций (Bank separator)

- Vacuum chamber (Вакуумная камера):
- Использует разрежение для управления клапанами.
- Обеспечивает плавное переключение между режимами работы.

- Manifold valve (в этом контексте):
- Связан с вакуумной камерой для синхронизации работы правой (RH) и левой (LH) секций.

---

Принцип работы

1. На низких оборотах:
- Interference valve закрыт.
- Воздух поступает через длинные каналы (оптимизация крутящего момента).

2. На высоких оборотах:
- Interference valve открывается.
- Активируется 2nd Ram — воздух идет по коротким каналам (максимальная мощность).

3. Вакуумное управление:
- Вакуумная камера регулирует положение Manifold valve на основе сигналов от ЭБУ.

---

Особенности конструкции

- RH/LH Bank: В V-образных двигателях система дублируется для каждого ряда цилиндров.
- Bank separator: Предотвращает взаимовлияние секций коллектора.

---

Диагностика

- Проверка вакуумных магистралей: Утечки нарушают работу клапанов.
- Тест клапанов: Подача разрежения должна приводить к их срабатыванию.
- Коды ошибок: P200X (серия ошибок системы изменения геометрии впуска).

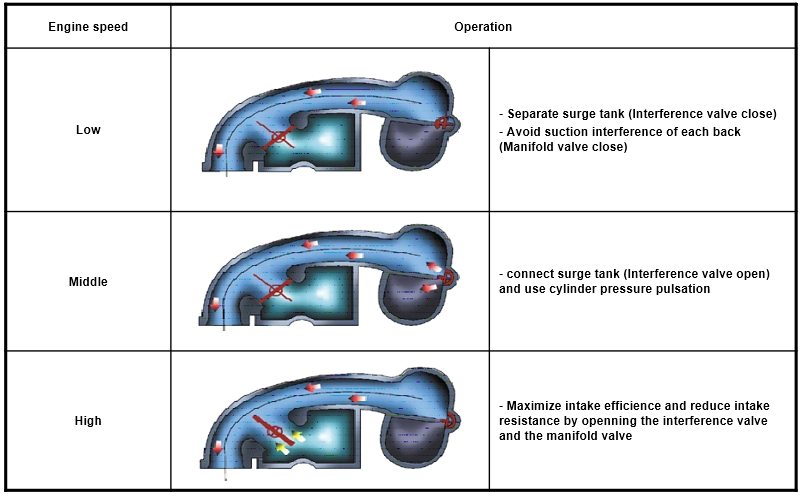

Режимы работы системы изменяемых впускных каналов (VIS)

Обороты двигателя	Принцип работы	Состояние клапанов
Низкие	- Использование раздельных резонансных камер (surge tank)
- Предотвращение взаимовлияния цилиндров при впуске	- Interference valve: закрыт
- Manifold valve: закрыт
Средние	- Соединение резонансных камер
- Использование пульсаций давления в цилиндрах для улучшения наполнения	- Interference valve: открыт
- Manifold valve: закрыт
Высокие	- Максимальная эффективность впуска
- Снижение сопротивления воздушного потока	- Interference valve: открыт
- Manifold valve: открыт

Пояснения:

1. Низкие обороты:
- Закрытые клапаны создают длинные индивидуальные каналы для каждого цилиндра → усиление инерции воздушного потока и повышение крутящего момента.

2. Средние обороты:
- Открытый Interference valve объединяет камеры → используется энергия пульсаций давления от соседних цилиндров для лучшего наполнения.

3. Высокие обороты:
- Полностью открытые клапаны обеспечивают прямой и короткий путь воздуха → минимизация сопротивления и максимальная мощность.

---

Ключевые термины:

- Surge tank – Резонансная камера (стабилизирует поток воздуха).
- Suction interference – Взаимовлияние цилиндров при впуске (может снижать эффективность).
- Cylinder pressure pulsation – Пульсации давления во впускном тракте (используются для "подталкивания" воздуха в соседние цилиндры).

Для диагностики проверяйте:
- Герметичность вакуумных магистралей,
- Исправность сервоприводов клапанов,
- Коды ошибок P200X.

Датчик положения коленчатого вала (CKP Sensor - Crankshaft Position Sensor)

Технические характеристики

Выходное напряжение	0.4 В ~ 200 В (переменное, AC)
Диапазон оборотов	55 ~ 7000 об/мин
Зазор (Air Gap)	1.0 ± 0.5 мм
Сопротивление	825 ± 100 Ом

Установка и принцип работы

- Тип датчика: Индуктивный (генерирует сигнал при прохождении зубьев маховика).
- Местоположение: Установлен в блоке цилиндров (рядом с задающим диском коленвала).
- Задающий диск:
- Имеет 60 зубьев, из которых 2 отсутствуют (метка для синхронизации).

Особенности для двигателей Mu с Delphi EMS

- Запуск без сигнала CKP:
- Двигатель может запуститься, используя сигналы датчиков распредвала (CMP1/CMP2).
- Режим аварийной работы (сниженная точность).
- Синхронизация:
- CMP1 и CMP2 используются для проверки синхронизации фаз ГРМ.

Диагностика неисправностей

- Проверка сопротивления: 725–925 Ом (при 20–25°C).
- Проверка сигнала: Осциллографом (частота и амплитуда должны расти с оборотами).
- Зазор: Отклонение > 0.5 мм приводит к пропаданию сигнала.

---

Коды ошибок (OBD-II)

- P0335 – Неисправность цепи CKP.
- P0336 – Неправильный сигнал CKP.

Датчик положения распредвала (CMP Sensor - Camshaft Position Sensor)

Основная информация

- Тип датчика: Датчик Холла (Hall IC type)
- Количество датчиков: 2 (CMP1 и CMP2)
- CMP1 (Right bank): Основной сигнал (используется для приоритетных расчетов).
- CMP2 (Left bank): Вспомогательный сигнал.
- Зазор (Air Gap): 1.0 ± 0.5 мм

---

Функции и важность

- Главная задача: Определение положения распредвала для:
- Синхронизации работы двигателя.
- Управления системой CVVT (изменение фаз газораспределения).
- Критичность:
- При неисправности CMP1 деактивируется вся система CVVT (так как датчик является основным для обратной связи).
- Двигатель переходит в аварийный режим (снижение мощности, увеличение расхода топлива).

---

Принцип работы

- Датчик считывает положение задающего диска распредвала (зубчатого колеса).
- Генерирует цифровой сигнал (в отличие от индуктивного CKP).


---

Диагностика

- Проверка зазора: 0.5–1.5 мм (регулируется прокладками).
- Проверка сигнала:
- Напряжение питания: 5 В (опорное).
- Сигнальный выход: импульсы 0–12 В при вращении двигателя.
- Коды ошибок:
- P0340 – Нет сигнала CMP.
- P0341 – Несоответствие фаз CMP/CKP.

---

Особенности для системы CVVT

- CMP1 является основным датчиком обратной связи для CVVT.
- Без его сигнала ЭБУ не может корректировать фазы газораспределения.

Распиновка датчика положения распредвала (CMP Sensor - Camshaft Position Sensor)

Технические характеристики датчика температуры охлаждающей жидкости (ECT Sensor - Engine Coolant Temperature Sensor)

Основные параметры

Характеристика	Значение
Тип датчика	Термистор NTC (с отрицательным температурным коэффициентом)
Рабочий диапазон	-40°C ~ +130°C
Сопротивление	-20°C: 15.48 кОм [+20°C: 2.54 кОм +80°C: 0.322 кОм
Сигнал на приборную панель	85°C: 48.4 кОм 110°C: 24.0 кОм

Функции датчика

- Управление впрыском топлива:
- При холодном запуске ЭБУ увеличивает длительность впрыска (обогащение смеси).
- Корректирует угол опережения зажигания для предотвращения остановки двигателя.
- Контроль вентилятора охлаждения:
- Активирует вентилятор при достижении критической температуры.
- Передача данных на приборную панель:
- Отображает температуру антифриза на панели приборов.

---

Принцип работы

- NTC-термистор: Сопротивление уменьшается при росте температуры.
- Холодный двигатель: Высокое сопротивление → ЭБУ распознает низкую температуру.
- Прогретый двигатель: Низкое сопротивление → сигнал о нормальной температуре.

---

Диагностика

- Проверка сопротивления:
- Сравните измеренные значения с табличными (например, при 20°C должно быть ~2.54 кОм).
- Проверка напряжения:
- Опорное напряжение: 5 В.
- Сигнальное напряжение изменяется от ~4 В (холодный) до ~0.5 В (прогретый).
- Коды ошибок:
- P0115 – Неисправность цепи ECT.
- P0117 – Низкий уровень сигнала (короткое замыкание).
- P0118 – Высокий уровень сигнала (обрыв).

Важность для работы двигателя

- Холодный режим: Без корректного сигнала ECT возможны:
- Трудный запуск.
- Плавающие обороты.
- Повышенный расход топлива.
- Перегрев: Неисправный датчик может не включить вентилятор, что приведет к перегреву.

Датчик массового расхода воздуха (MAF Sensor)

Принцип работы

Датчик MAF преобразует количество поступающего воздуха в частотный сигнал (Hz).
- Частотный генератор встроен в датчик для формирования выходного сигнала.
- Преимущество частотного сигнала:
- Устойчивость к электрическим помехам.
- Более точное управление впрыском топлива.
- Интегрированный датчик IAT (температуры воздуха на впуске) расположен в одном корпусе с MAF.

Технические характеристики

Измеряемый поток воздуха	до 250 г/сек
Выходная частота	0.7–12 кГц (линейно зависит от расхода воздуха)
Рабочее напряжение	MAF: 9–16 В IAT: 5 В

Особенности

- Зависимость частоты от расхода воздуха:
- Низкий расход (холостой ход) → ~ 700 Гц (0.7 кГц).
- Максимальный расход (полная нагрузка) → до 12 000 Гц (12 кГц).
- Напряжение питания:
- Датчик MAF требует повышенного напряжения (9–16 В) для работы частотного генератора.
- Датчик IAT использует стандартные 5 В.

Диагностика

- Проверка частоты:
- Подключите осциллограф или сканер к сигнальному проводу MAF.
- Частота должна расти с увеличением оборотов двигателя.
- Проверка напряжения:
- IAT: 5 В (опорное), сигнал изменяется в зависимости от температуры.

Важность для работы двигателя

- Влияет на:
- Расчет количества впрыскиваемого топлива.
- Коррекцию угла опережения зажигания.
- Последствия неисправности:
- Повышенный расход топлива.
- Неустойчивая работа на холостом ходу.
- Потеря мощности.

Рекомендация: Очищайте чувствительный элемент MAF специальным средством (не используйте сжатый воздух или механическую очистку!).

Форма выходного сигнала

Распиновка датчика расхода воздуха

Датчик абсолютного давления во впускном коллекторе (MAP Sensor)

Назначение и расположение

- Установлен на резонансной камере (surge tank).
- Измеряет абсолютное давление во впускном тракте и передает данные в ECM (блок управления двигателем).

Режимы работы

1. Широко открытая дроссельная заслонка (WOT - Wide Open Throttle):
- При резком ускорении сигнал MAF-датчика (расхода воздуха) может запаздывать из-за инерции потока (Transient Range).
- В этом режиме ECM использует данные MAP-датчика вместо MAF для точного расчета подачи топлива.

2. Аварийный режим (при отказе MAF):
- Если ECM обнаруживает неисправность MAF, MAP-датчик становится основным источником данных о количестве воздуха.

Преимущества использования MAP в критических режимах

- Быстрый отклик (нет задержки, в отличие от MAF).
- Надежность (резервный источник данных при отказе MAF).

Диагностика

- Проверка напряжения сигнала:
- На холостом ходу: ~1–2 В (зависит от разрежения).
- При WOT: ~4–5 В (близко к атмосферному давлению).
- Коды ошибок:
- P0105–P0108 (неисправности цепи MAP).

Конструкция

Компонент	Описание
Крышка (Cover)	Защитный корпус датчика
Втулка (Bush)	Фиксирующий элемент
Уплотнительное кольцо (O-Ring)	Обеспечивает герметичность
Корпус (Housing Ass’y)	Основная несущая конструкция
NTC-термистор	Датчик температуры (встроенный)

Основные параметры

Характеристика	Значение / Диапазон
Тип датчика	Пьезорезистивный (Piezo Resistive)
Диапазон давления	20–107 кПа (0.2–1.07 бар)
Температурный диапазон	-40°C ~ +130°C
Напряжение питания	5 В ± 0.25 В
Выходное напряжение	0.789–4.224 В (линейно зависит от давления)

Принцип работы

Датчик преобразует давление во впускном коллекторе в электрический сигнал за счет изменения сопротивления пьезоэлемента.
NTC-термистор корректирует показания с учетом температуры.

Примеры значений

Давление (кПа)	Выходное напряжение (В)
20 (минимум)	~0.789 В
60 (среднее)	~2.5 В
107 (максимум)	~4.224 В

Распиновка и схема подключения

Форма сигнала
