Проверка и регулировка угла опережения зажигания на двигателе 1G-GE

1. Прогрейте двигатель до нормальной рабочей температуры.
2. Подсоедините стробоскоп к выводу "IG-" диагностического разъема или высоковольтному проводу.

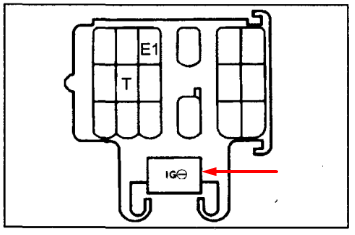

: к выводу "IG-" диагностического разъема; Screenshot_50.png (16.57 КБ) 77 просмотров

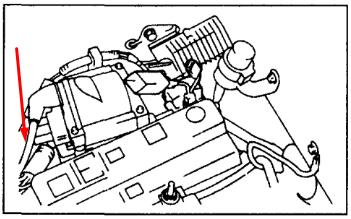

: расположение высоковольтного провода; Screenshot_49.png (37.04 КБ) 77 просмотров

3. Проверьте частоту вращения холостого хода. Номинальная частота холостого хода двигателя 1G-GE: 650+-50 оборотов в минуту.
4. Проверьте и отрегулируйте угол опережения зажигания:
а) с помощью перемычки, перемкните выводы "Т" и "E1" диагностического разъема (требуется что бы перевести блок управления двигателем в режим установки начального угла опережения зажигания).

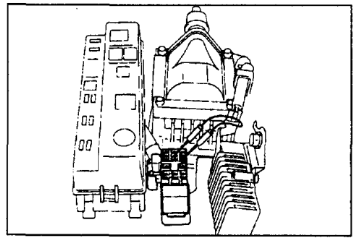

: Диагностический разъем двигателя 1G-GE; Screenshot_51.png (30.2 КБ) 77 просмотров

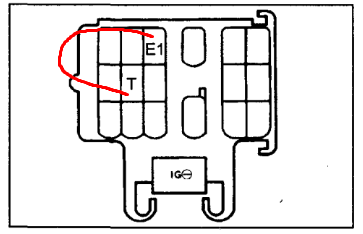

: перемкните выводы "Т" и "E1" диагностического разъема; Screenshot_52.png (17.03 КБ) 77 просмотров

б) проверьте начальный угол опережения зажигания с помощью стробоскопа.
Начальный угол опережения зажигания на двигателях 1G-GE: 8-12 градусов до ВМТ.
в) снимите перемычку с диагностического разъема.
г) повторно проверьте угол опережения зажигания:
Угол опережения зажигания на холостом ходу, в отключенной перемычкой в диагностическом разъеме: более 12 градусов до ВМТ
д) при необходимости ослабьте болт крепления распределителя зажигания. Медленно поворачивайте распределитель. Проверьте момент зажигания и затяните болт крепления.
