Техническое пособие по диагностике и устранению ошибки DTC P1097: обрыв цепи датчика положения заслонок впускного коллектора
Данный материал представляет собой специализированное техническое пособие для автоэлектриков, диагностов и механиков, обслуживающих автомобили европейских и азиатских марок (VAG, BMW, MINI, Subaru, Porsche). В статье детально рассматривается код неисправности DTC P1097 в контексте интерпретации "обрыв цепи датчика положения заслонок впускных каналов" (потенциометр G336), а также приводятся дифференциальные диагностические признаки для различных производителей.

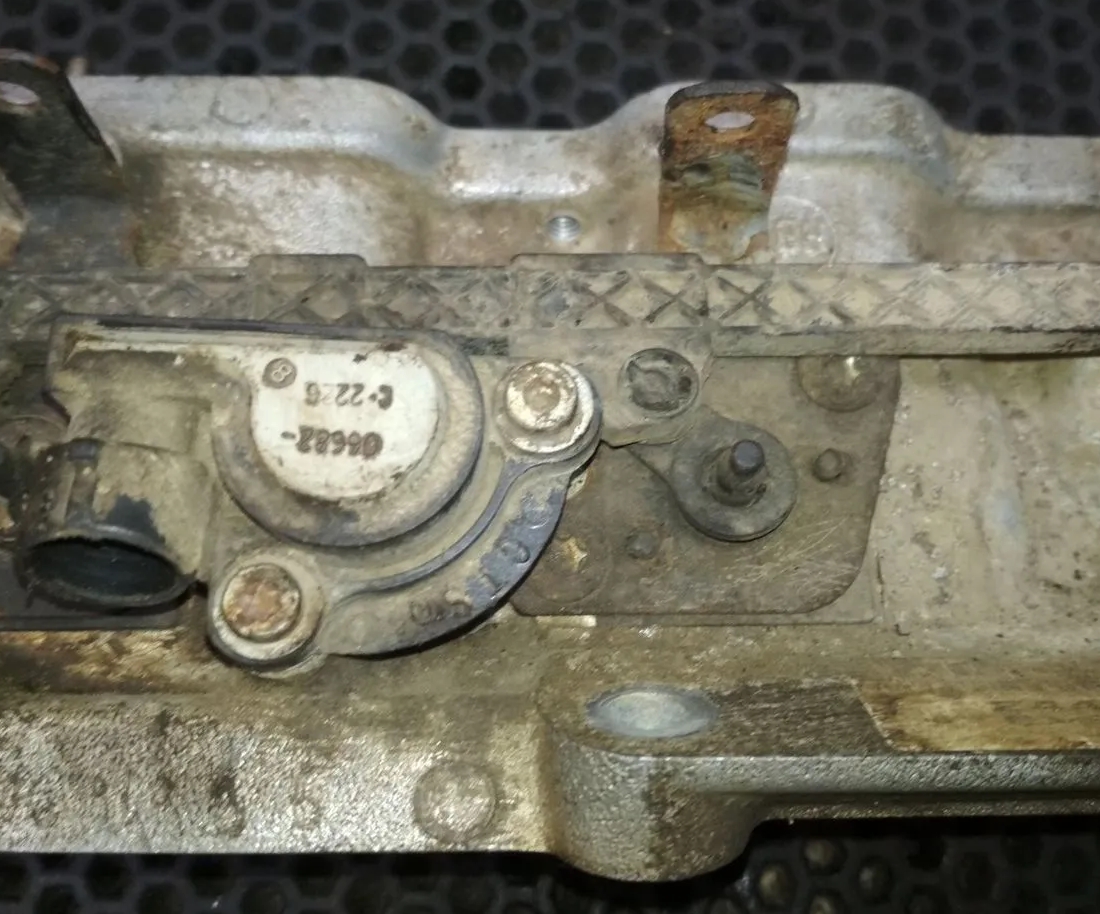

- DTC P1097 Ошибка
- DTC_P1097.jpg (569.82 КБ) 83 просмотра
1. Расшифровка и спецификация кода P1097 у разных производителей
Важно понимать, что код P1097 не является универсальным и имеет различную интерпретацию в зависимости от марки автомобиля. В рамках данной статьи мы фокусируемся на значении "обрыв цепи датчика положения заслонок впускных каналов" (потенциометр G336) для автомобилей VAG и близких по конструкции систем.1.1. Интерпретация для VAG (Volkswagen, Audi, Skoda, Seat)
Официальное описание ошибки, регистрируемой блоком управления двигателем (ECU): «Potentiometer fur Saugrohrklappe Unterbrechung» (Потенциометр заслонок впускного коллектора — обрыв цепи). ECU фиксирует отсутствие сигнала с датчика G336 при включенном зажигании. Это означает, что цепь разомкнута — сигнальный провод не контактирует с ECU, либо внутри датчика нарушена целостность резистивной дорожки .1.2. Альтернативные значения кода P1097 (для дифференциальной диагностики)
У ряда производителей код P1097 имеет иное значение, что необходимо учитывать при первичной диагностике:| Марка автомобиля | Интерпретация P1097 | Характер неисправности |
|---|---|---|
| BMW / MINI | Медленный отклик цепи O2-датчика после отсечки топлива, Bank 1 Sensor 1 | Деградация лямбда-зонда или подсос воздуха |
| Subaru | Неисправность в цепи сигнала роликового рокера 2, короткое замыкание / обрыв цепи датчика положения заслонок генерации завихрений (TGV) | Обрыв или короткое замыкание в цепи привода заслонок впускного коллектора |
| Porsche (997) | Расход воздуха перед дроссельной заслонкой недостоверен (слишком высокий/низкий) | Неисправность датчика MAF, засорение воздушного фильтра или подсос |
| Saab (9-2X) | Исполнительный механизм управления воздухом впускного коллектора, левый — перегрузка по току / короткое замыкание | Проблемы с электрикой или механикой привода заслонок |
2. Причины возникновения ошибки P1097 (обрыв цепи G336)
Код P1097 фиксируется, когда ECU не видит изменения напряжения на сигнальном проводе датчика G336. Наиболее вероятные физические причины:2.1. Дефекты электрической части и проводки
- ▪ Обрыв сигнального провода: Механическое повреждение изоляции и токоведущей жилы в жгуте, идущем от G336 к ECU. Часто встречается в местах перегиба жгута у впускного коллектора, особенно на двигателях с пробегом более 150 000 км. Процедура проверки описана в разделе 4 .
- ▪ Выход из строя потенциометра G336: Износ графитовой дорожки датчика приводит к физическому разрыву цепи внутри корпуса. Диагностируется измерением сопротивления между выводами датчика (норма: плавное изменение при перемещении заслонок).
- ▪ Коррозия или окисление контактов в разъёме: Попадание влаги или масла в колодку датчика (разъём G336) создаёт оксидную плёнку, которая не проводит ток. Необходима очистка контактов и проверка фиксации разъёма.
- ▪ Проблемы в цепи питания или массы: Отсутствие опорного напряжения +5V на пине 1 датчика или обрыв цепи массы (пин 3). В таких случаях вместе с P1097 могут регистрироваться ошибки по другим датчикам, питающимся от той же шины .
2.2. Механические неисправности (вторичные причины)
- ▪ Заклинивание заслонок впускного коллектора: Механическое зависание заслонок из-за коксования (нагара) на двигателях FSI и TDI. Привод (сервопривод или вакуумный механизм) пытается провернуть заслонки, но не может, что приводит к повышенному току и последующему выходу из строя потенциометра. Перед заменой датчика обязательно проверяется подвижность заслонок вручную .
- ▪ Разрушение мембраны вакуумного привода: На дизелях и некоторых бензиновых агрегатах система управления заслонками вакуумная. Разрыв мембраны приводит к отсутствию движения заслонок, что ECU интерпретирует как обрыв сигнала (положение не меняется). .
2.3. Неисправности блока управления (ECU)
Редкая, но возможная причина — повреждение входного каскада аналого-цифрового преобразователя (АЦП) внутри ECU. Исключается только после полной проверки цепи, датчика и проводки. Наиболее подвержены этой проблеме блоки Bosch Motronic ME7.x на автомобилях VAG начала 2000-х годов .3. Критичность неисправности: анализ рисков при эксплуатации
Ошибка DTC P1097 (обрыв цепи) относится к категории серьезных неисправностей, поскольку ECU полностью теряет контроль над положением заслонок впускного коллектора.3.1. Режимы работы двигателя и рекомендации по движению
- ▪ Аварийный режим (Limp Mode) с ограничением оборотов: В большинстве случаев (Audi, VW, Skoda) автомобиль остаётся на ходу. Обороты ограничены 2500-3500 об/мин, турбонаддув отключен или сильно ограничен. Динамика разгона резко падает. Движение допустимо только до места ремонта (сервис или домашний гараж). Обгоны на трассе запрещены — это опасно.
- ▪ Невозможность запуска двигателя: На некоторых прошивках ECU (например, на BMW N54/N55, а также на Audi с двигателями 2.0 TFSI) при обнаружении обрыва цепи G336 блок управления не даёт команду на впрыск топлива, так как не может рассчитать нагрузку. В этом случае требуется эвакуация автомобиля на эвакуаторе .
- ▪ Риск повреждения каталитического нейтрализатора: Работа в аварийном режиме сопровождается обогащением топливовоздушной смеси (защита мотора от детонации). Несгоревшее топливо дожигается в катализаторе, вызывая его перегрев и расплавление сот. Длительная эксплуатация с ошибкой (более 50-100 км) гарантированно выведет катализатор из строя .
4. Технология ремонта: пошаговый алгоритм устранения обрыва цепи
Для исправления ошибки потребуется цифровой мультиметр с режимом вольтметра и омметра (прозвонка цепи), диагностический сканер (VCDS, OBD-адаптер) и набор инструментов для демонтажа коллектора. Все проверки начинаем с ignition ON (двигатель заглушен, зажигание включено).4.1. Шаг 1: Подтверждение кода и сбор данных стоп-кадра
Подключаем сканер, считываем код ошибки и стоп-кадр (Freeze Frame). Если статус ошибки «static» или «current» (постоянная), переходим к электрическим проверкам. Обратите внимание на наличие сопутствующих кодов — это поможет локализовать проблему (например, общая шина 5V).4.2. Шаг 2: Визуальный осмотр и проверка разъёмов
- 1. Локализуем датчик G336 на впускном коллекторе. Обычно он находится с левой стороны (со стороны пассажира) на торце коллектора.
- 2. Отключаем разъем, осматриваем контакты на наличие коррозии, грязи, масла. Зелёный налёт или чёрный налёт — признаки окисления. Очищаем контакты специальным спреем или изопропиловым спиртом.
- 3. Проверяем целостность изоляции жгута проводов в местах возможного перетирания о кронштейны и острые кромки двигателя.
4.3. Шаг 3: Измерение опорного напряжения (Pin 1 — Reference Voltage)
- ▪ Зажигание включено, разъем G336 отсоединен от датчика.
- ▪ Мультиметр в режиме измерения постоянного напряжения (DCV, предел 20V).
- ▪ Измеряем напряжение между пином 1 (опорное напряжение) и массой двигателя (можно использовать пин 3 разъема для массы, если уверены в его целостности).
- ▪ Норма: 4.8V — 5.2V. Если напряжение отсутствует (0V) или значительно ниже (менее 4.5V) — проверяем цепь питания до ECU. Возможна проблема с общей шиной 5V .
4.4. Шаг 4: Проверка цепи массы (Pin 3 — Ground)
- ▪ Мультиметр в режиме омметра (прозвонка цепи, предел 200 Ом).
- ▪ Один щуп на пине 3 разъема G336, второй щуп на «массу» двигателя (чистый металл, клемма аккумулятора «-»).
- ▪ Норма: сопротивление менее 5 Ом (практически 0). Если сопротивление высокое или бесконечность — обрыв цепи массы. Необходимо восстановление проводки.
4.5. Шаг 5: Проверка сигнальной линии (Pin 2 — Signal) и самого датчика G336
Это ключевой этап диагностики обрыва цепи:А. Проверка датчика (отключен от разъема):
- ▪ Переводим мультиметр в режим измерения сопротивления (Омметр, предел 20 кОм).
- ▪ Измеряем сопротивление между пином 1 и пином 2 потенциометра.
- ▪ Исправный датчик: сопротивление должно меняться плавно при ручном перемещении заслонок (механически поворачивая вал привода). Диапазон: от 0.5 кОм до 4-5 кОм (зависит от модели). Если мультиметр показывает «OL» (обрыв) во всем диапазоне или скачки — датчик неисправен, требуется замена G336 .
Б. Проверка сигнальной линии от разъема G336 до ECU:
- ▪ Разъем G336 отсоединен, разъем ECU (блок управления) также отсоединен (для безопасности и исключения шунтирования).
- ▪ Мультиметр в режиме омметра. Проверяем целостность провода между пином 2 (разъем G336) и соответствующим контактом на разъёме ECU (необходима распиновка по модели). Норма — сопротивление менее 5 Ом. Бесконечность — обрыв провода.
5. Практические примеры из ремонтной практики и рекомендации
5.1. Пример 1: Audi A4 B7 2.0 TFSI (двигатель BGB) — "Плавающий" обрыв
Симптом:
Ошибка P1097 появлялась только на холодную, на прогретом двигателе ошибка уходила или становилась «спорадической». Механик прозвонил цепь в холодном состоянии — показания были в норме. При проверке в прогретом состоянии (двигатель на рабочей температуре 90°C) мультиметр зафиксировал обрыв на сигнальной линии. Причина: микротрещина в пайке внутри датчика G336, которая раскрывалась от теплового расширения. Ремонт: замена датчика G336 в сборе. Проблема решена.5.2. Пример 2: Skoda Octavia A5 1.8 TSI (двигатель CDAA) — Ошибка после чистки коллектора
Симптом:
Ошибка P1097 появилась сразу после профессиональной чистки впускного коллектора от нагара. При визуальном осмотре обнаружено, что при сборке техник пережал жгут проводов G336 между коллектором и головкой блока. Произошёл обрыв сигнального провода. Ремонт: восстановление целостности провода методом пайки, изоляция термоусадочной трубкой, прокладка жгута в гофрированный рукав вдали от острых краев. Рекомендация: при любых работах по снятию коллектора обязательно отключайте разъем G336 и фиксируйте жгут в сторону.5.3. Рекомендация по сбросу ошибок после ремонта
Важно: после замены датчика G336 или устранения обрыва цепи недостаточно просто удалить код ошибки через OBD2 сканер.- ▪ Обязательно выполните базовые установки (Basic Settings) через VCDS или ODIS. Блок двигателя — канал 098 или 142. ECU должен заново «обучить» крайние положения заслонок (0% и 100% открытия). Без этой адаптации ошибка может вернуться .
- ▪ Если ошибка возвращается снова после выполнения базовых установок, проверьте механическую подвижность заслонок коллектора (не закоксованы ли они). Заклинившие заслонки — частая причина повторного выхода из строя нового датчика.
