Блок предохранителей и реле моторного отсека

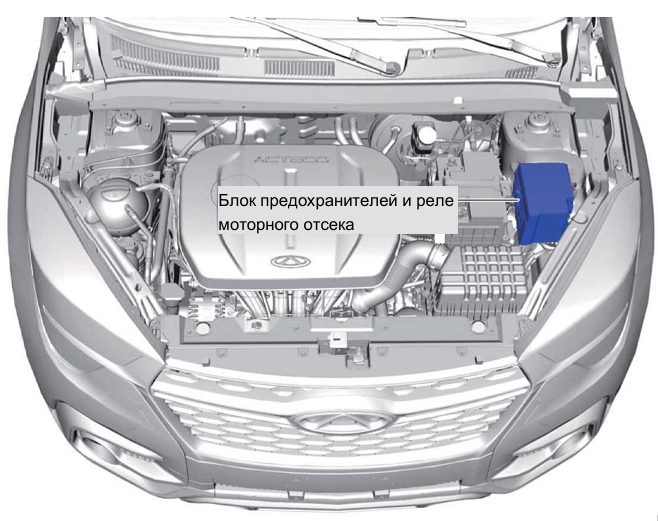

- Chery Tiggo 4 где предохранители
- chery_tigo_4_ box_pred_1.jpg (201 КБ) 83 просмотра
Расположение предохранителей и реле в блоке предохранителей и реле моторного отсека

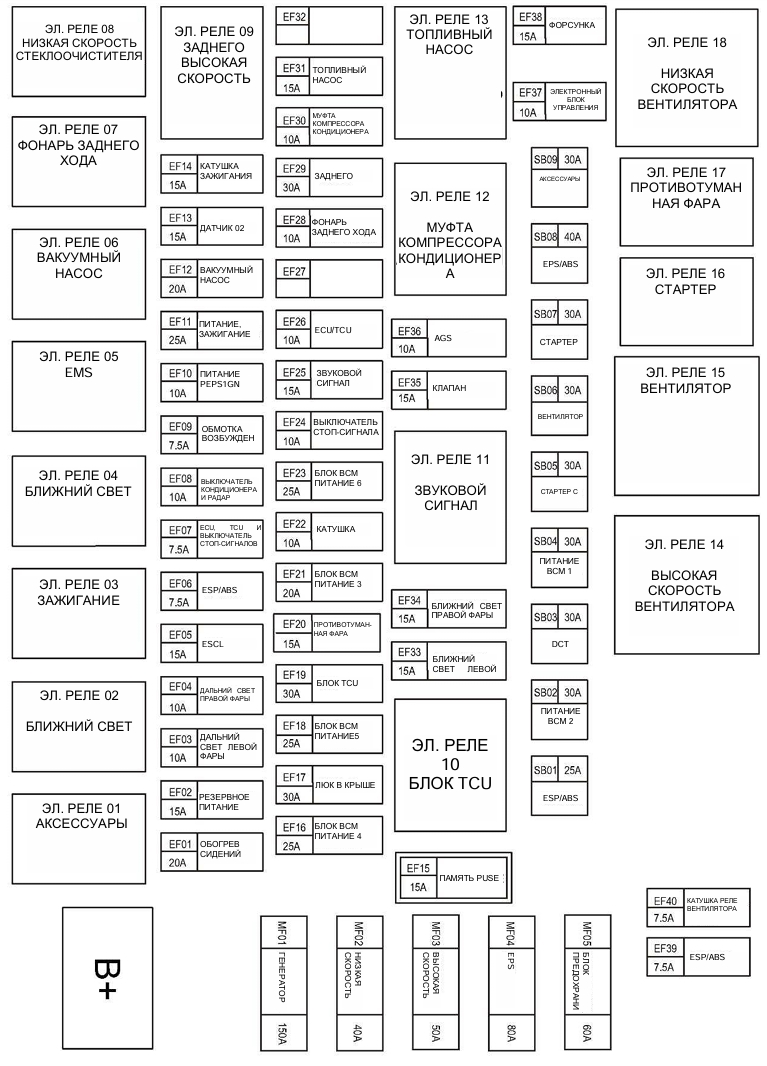

- Chery Tiggo 4 описание предохранителей и реле под капотом
- chery_tigo_4_ box_pred_2.jpg (378.94 КБ) 83 просмотра
Описание предохранителей моторного отсека (SB и EF)
В таблице представлено
расположение и описание предохранителей и реле в блоках
SB (силовые/высокотоковые) и
EF (низкотоковые/управление).
Блок SB (Силовые предохранители и реле)
| № | Описание | № | Описание |
|---|
| SB01 | Резервный | EF16 | BCM4 |
| SB02 | BCM2 | EF17 | Люк в крыше* |
| SB03 | DCT | EF18 | - |
| SB04 | BCM1 | EF19 | ЭЛ. РЕЛЕ 10 РЕЛЕ TCU |
| SB05 | Управление запуском | EF20 | ЭЛ. РЕЛЕ 17 РЕЛЕ противотуманной фары |
| SB06 | ЭЛ. РЕЛЕ 15 РЕЛЕ вентилятора | EF21 | BCM3 |
| SB07 | ЭЛ. РЕЛЕ 16 РЕЛЕ запуск | EF22 | ЭЛ. РЕЛЕ 11 РЕЛЕ звукового сигнала И ЭЛ. РЕЛЕ 04 РЕЛЕ ближнего света И ЭЛ. РЕЛЕ 02 РЕЛЕ дальнего света И ЭЛ. РЕЛЕ 05 РЕЛЕ EMS |
| SB08 | ESP/ABS | EF23 | - |
| SB09 | АКСЕССУАРЫ | EF24 | Выключатель стоп-сигналов |
| SB10 | ESP/ABS | EF25 | ЭЛ. РЕЛЕ 11 РЕЛЕ звукового сигнала |
| SB11 | Регулировка сидений SEAT* | EF26 | ECU и TCU |
Блок EF (Предохранители цепей управления и электроники)
| № | Описание | № | Описание |
|---|
| EF01 | Обогреватель сидений | EF27 | - |
| EF02 | ESCL | EF28 | ЭЛ. РЕЛЕ 07 РЕЛЕ фонаря заднего хода |
| EF03 | Питание, дальний свет левой фары | EF29 | ЭЛ. РЕЛЕ 08 РЕЛЕ низкой скорости стеклоочистителя и ЭЛ. РЕЛЕ 09 РЕЛЕ высокой скорости стеклоочистителя |
| EF04 | Питание, дальний свет правой фары | EF30 | ЭЛ. РЕЛЕ 12 РЕЛЕ муфты компрессора кондиционера |
| EF05 | IGN1 | EF31 | ЭЛ. РЕЛЕ 13 РЕЛЕ топливного насоса |
| EF06 | ESP/ABS | EF32 | - |
| EF07 | ECU, TCU 30, выключатель стоп-сигналов и конц. выкл. передачи заднего хода | EF33 | Питание, ближний свет левой фары |
| EF08 | Выключатель, работающий от давления в трубке компрессора, и блок управления системой помощи при парковке | EF34 | Питание, ближний свет правой фары |
| EF09 | Обм. возбуждения генератора | EF35 | Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива |
| EF10 | BCM5 | EF36 | - |
| EF11 | BCM6 | EF37 | Электрический термостат, система управления клапанами VVT, клапан системы EGR, клапан адсорбера паров топлива |
| EF12 | ЭЛ. РЕЛЕ 16 РЕЛЕ вакуумного насоса | EF38 | Форсунка цилиндра 1 2 3 4 |
| EF13 | Нагрев датчиков кислорода переднего и заднего | EF39 | - |
| EF14 | Катушка зажигания | EF40 | ЭЛ. РЕЛЕ 15 РЕЛЕ вентилятора |
| EF15 | Предохранитель блока памяти | | |
Ключевые компоненты (расшифровка)
- BCM (Block Body Controller) — блок управления кузовными системами (BCM1, BCM2, BCM3, BCM4, BCM5, BCM6).
- ESP/ABS — система курсовой устойчивости и антиблокировочная система тормозов.
- ECU и TCU — блок управления двигателем и блок управления трансмиссией (коробкой передач).
- DCT — преселективная роботизированная коробка передач (Dual Clutch Transmission).
- ESCL — электронная блокировка рулевой колонки (Electronic Steering Column Lock).
- EMS — система управления двигателем (Engine Management System).
Внутренняя цепь блока предохранителей и реле моторного отсека
Электрическая схема

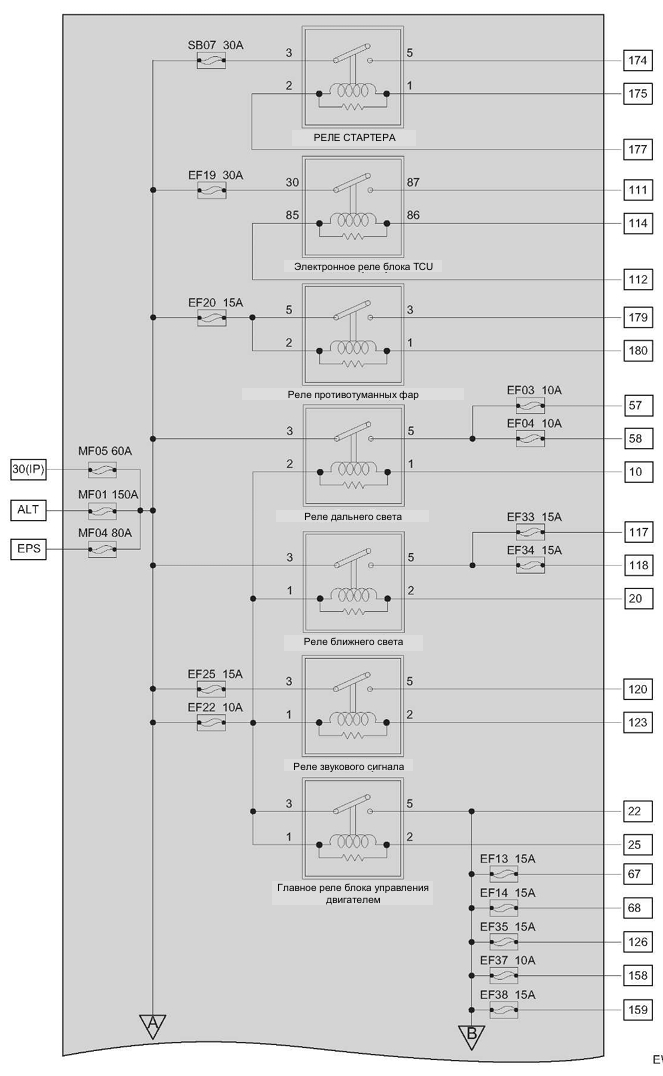

- Chery Tiggo 4 Электрическая схема блока предохранителей под капотом 1 часть
- chery_tigo_4_ box_pred_3.jpg (186.67 КБ) 79 просмотров

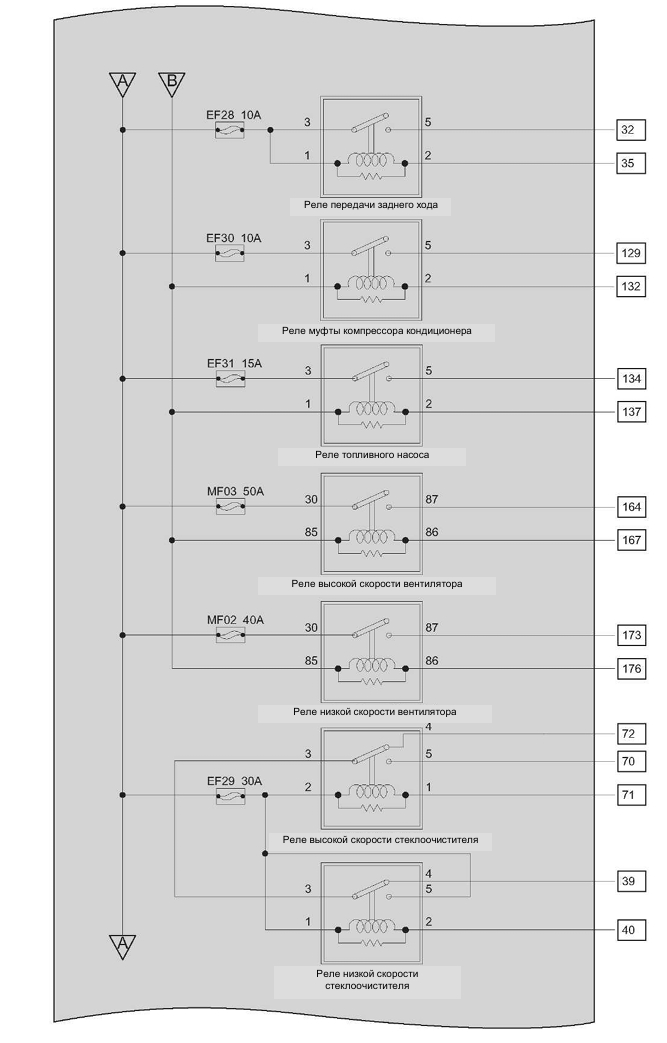

- Chery Tiggo 4 Электрическая схема блока предохранителей под капотом 2 часть
- chery_tigo_4_ box_pred_4.jpg (152.58 КБ) 79 просмотров

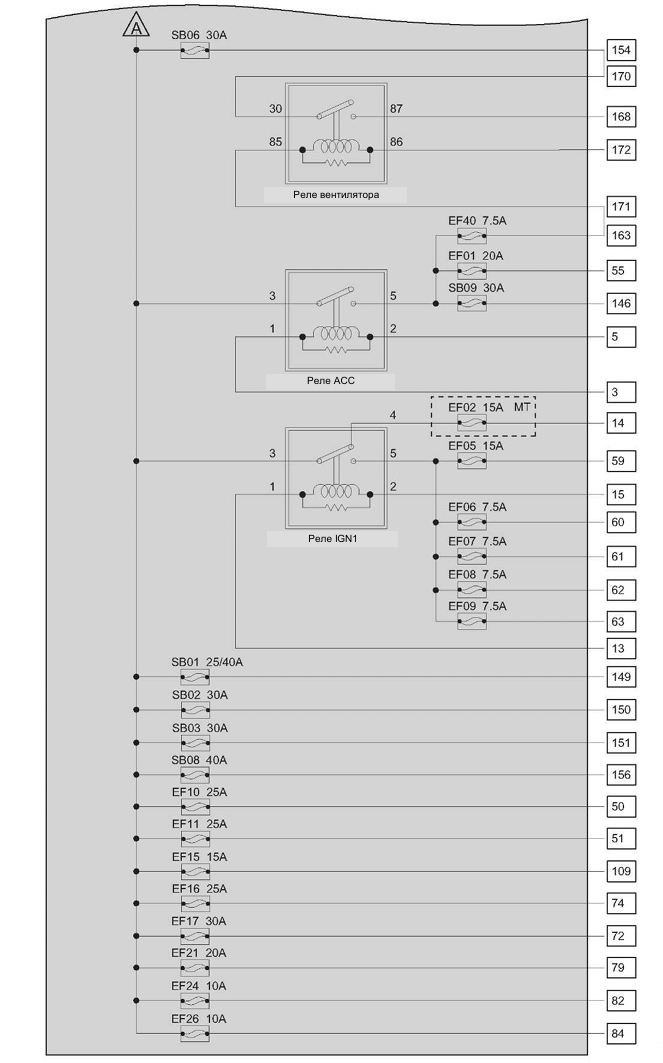

- Chery Tiggo 4 Электрическая схема блока предохранителей под капотом 3 часть
- chery_tigo_4_ box_pred_5.jpg (175.55 КБ) 79 просмотров
-
morskoj
- Site Admin
- Сообщения: 13715
- Зарегистрирован: Ср апр 10, 2024 10:21 am
-
Сообщение
Блок предохранителей и реле передней панели
Расположение блока предохранителей и реле передней панели ( в салоне авто)

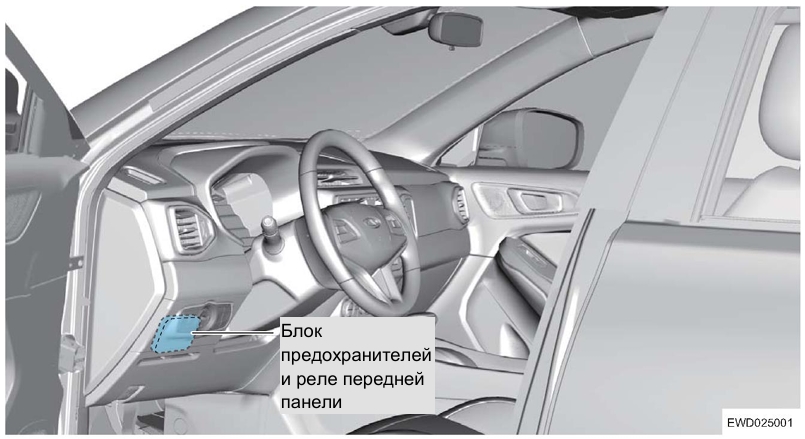

- CheryTiggo 4 Расположение блока предохранителей и реле в салоне автомобиля
- chery_tigo_4_ box_pred_salon_2.jpg (173.52 КБ) 78 просмотров
Расположение предохранителей и реле в блоке предохранителей и реле передней панели

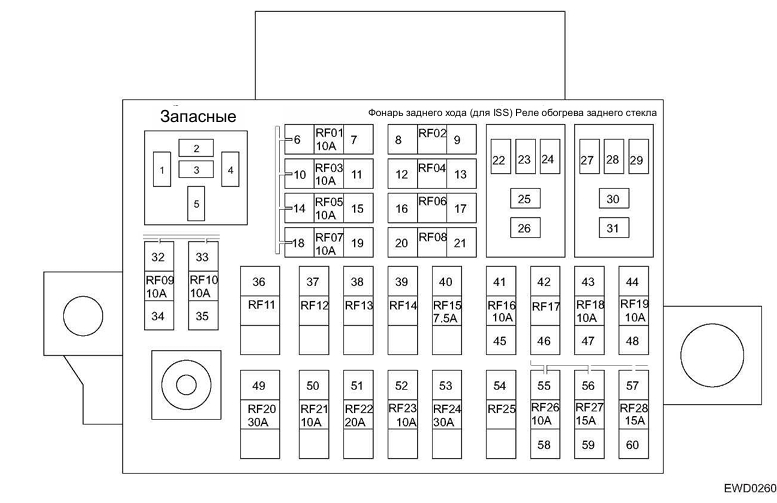

- CheryTiggo 4 описание предохранителей и реле в салоне автомобиля
- chery_tigo_4_ box_pred_salon_3.jpg (143.48 КБ) 78 просмотров
Описание предохранителей передней панели (блок RF)
| № | Описание | № | Описание |
|---|
| RF01 | БЛОК BCM | RF15 | Диагностика1, Диагностика2, Блок треккера, Ключ в положении Signal, Режим дистанционного управления, Катушка реле обогрева |
| RF02 | - | RF16 | Блок зарядки |
| RF03 | Датчик угла поворота рулевого колеса, EPS | RF17 | - |
| RF04 | - | RF18 | Обогрев зеркала заднего вида с электроприводом (левое и правое), Обратная связь работы системы обогрева заднего стекла |
| RF05 | Блок управления системой подушек безопасности | RF19 | PEPS, система полного привода, ECU и DC-DC (ISS) |
| RF06 | - | RF20 | Электропривод регулировки сиденья |
| RF07 | Панель управления кондиционером, панель управления головным устройством, питание переключателя регулировки фар, переключателя управления люком | RF21 | AM2 (без PEPS) |
| RF08 | - | RF22 | AM1 (без PEPS) |
| RF09 | Блок управления головным устройством, панель управления кондиционером | RF23 | Реле02 РЕЛЕ |
| RF10 | Блок управления передней панели, датчик дождя | RF24 | Реле 03, обогрев заднего стекла |
| RF11 | - | RF25 | - |
| RF12 | - | RF26 | Блок управления головным устройством, электропривод регулировки левого зеркала, электропривод регулировки правого зеркала, блок BCM, люк в крыше |
| RF13 | - | RF27 | ПРИКУРИВАТЕЛЬ |
| RF14 | - | RF28 | Резервное питание 1 |
Расшифровка ключевых аббревиатур
- BCM (Body Control Module) — блок управления кузовными системами (центральный замок, освещение, стеклоподъёмники и т.д.)
- EPS (Electric Power Steering) — электроусилитель руля
- PEPS (Passive Entry Passive Start) — система бесключевого доступа и запуска двигателя (иммобилайзер с кнопкой «Start/Stop»)
- ECU (Engine Control Unit) — блок управления двигателем
- DC-DC (ISS) — преобразователь постоянного напряжения для системы «старт-стоп» (Idle Stop Start)
- AM1 / AM2 — цепи питания замка зажигания (аксессуары и основные системы)
Методика проверки предохранителей RF
Скорее всего, при поиске неисправности стоит проверить предохранители в следующем порядке:
| Шаг | Действие | Примечание |
|---|
| 1 | Обесточить автомобиль (выключить зажигание, снять минусовую клемму с АКБ) | Иначе можно замкнуть цепи при извлечении предохранителей |
| 2 | Найти блок RF согласно схеме в руководстве | Как бы, крышка блока обычно имеет маркировку позиций |
| 3 | Визуально осмотреть предохранитель передней панели на наличие расплавленной перемычки | При сомнениях — проверить мультиметром (режим «прозвонки») |
| 4 | При перегорании заменить на предохранитель того же номинала (Ампераж указан на корпусе) | Категорически нельзя ставить «жучки» или больший номинал |
Частые неисправности
- Перегорание предохранителя RF27 (ПРИКУРИВАТЕЛЬ) — наиболее частая проблема из-за перегрузки при подключении мощных потребителей (компрессоры, пылесосы, зарядки на 2-3 устройства одновременно)
- Отказ предохранителя RF18 (обогрев зеркал и обратная связь обогрева стекла) — иначе, проблема может быть в коротком замыкании нагревательного элемента зеркала
- Перегорание цепи RF01 (БЛОК BCM) — как бы, приводит к полной неработоспособности центрального замка, освещения салона и стеклоподъёмников
- Проблемы с RF03 (EPS) — перегорание предохранителя сопровождается отказом электроусилителя руля и загоранием соответствующей лампы на приборной панели
- Сгорание RF05 (блок управления подушками безопасности) — скорее всего, связано с коротким замыканием в цепи пиропатрона или ошибками при сварочных работах на автомобиле (не отключена АКБ)
Внутренняя цепь блока предохранителей и реле А передней панели

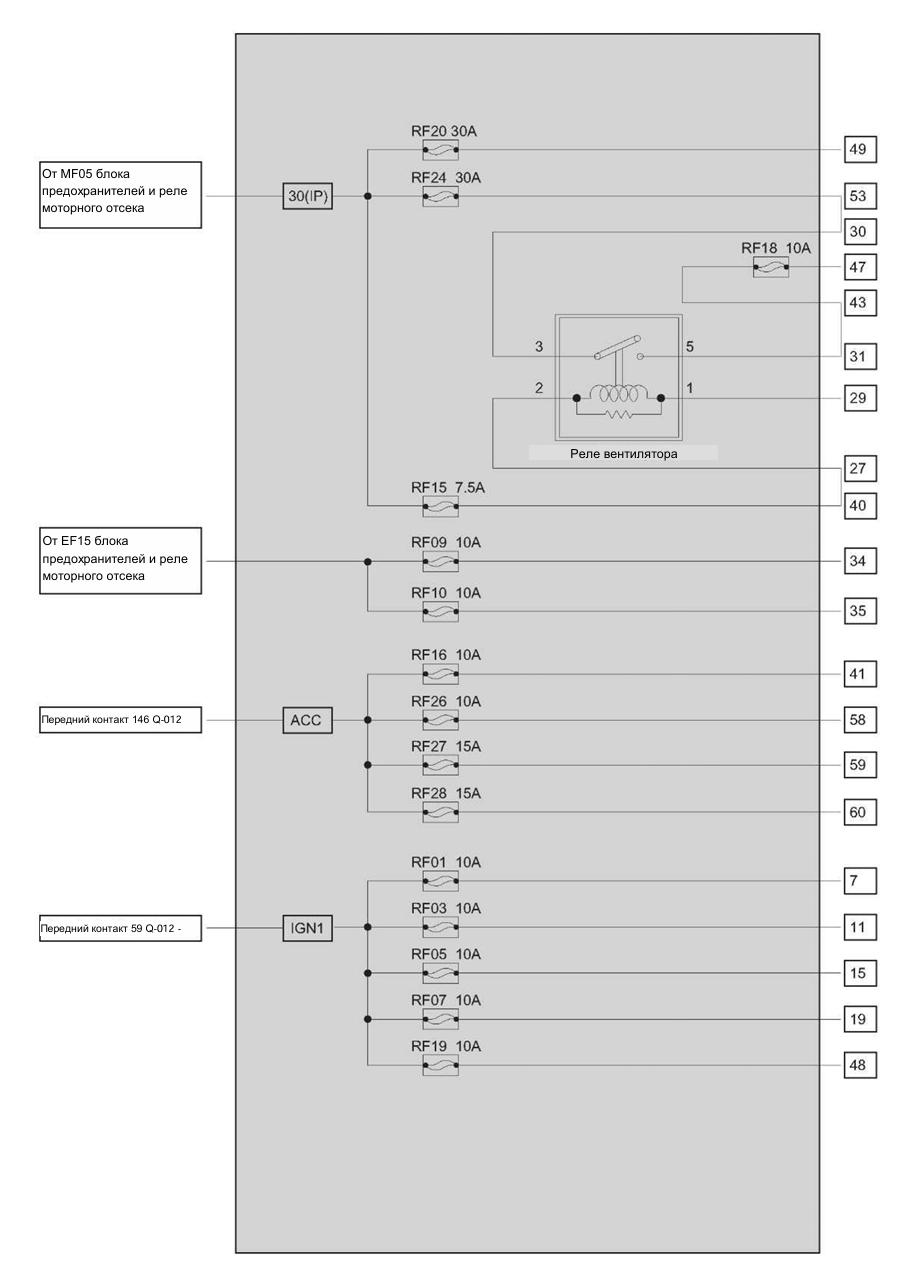

- CheryTiggo 4 схема блока предохранителей и реле в салоне автомобиля
- chery_tigo_4_ box_pred_salon_4.jpg (176.89 КБ) 78 просмотров
