Где находится датчик скорости на Toyota RAV4 1AD-FTV, МКПП, 2012-2015
-
morskoj
- Site Admin
- Сообщения: 14252
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Определение местоположения датчика скорости (VSS) на Toyota RAV4 ALA40L-ANFGRW (1AD-FTV, МКПП, 2012-2015)
Для европейской версии Toyota RAV4 с кодом кузова ALA40L-ANFGRW, оснащенной дизельным двигателем 1AD-FTV 2.0 л с системой Common Rail и 6-ступенчатой механической КПП (MTM), вопрос локализации датчика скорости имеет технические нюансы. Как бы, скорее всего, начинающий специалист может потратить время на поиск датчика в раздаточной коробке или на корпусе дифференциала, однако конструкция этого поколения (XА40) иначе перераспределяет функции съема сигнала скорости.Принципиальное отличие: отсутствие классического VSS на КПП
На автомобилях Toyota RAV4 периода выпуска 12.2012 – 10.2015 с дизельным двигателем и механической коробкой передач отсутствует отдельный датчик скорости в традиционном понимании (магнитно-индуктивный или датчик Холла, вкрученный в корпус трансмиссии). Иначе, вместо него сигнал формируется блоком ABS через датчики частоты вращения колес, а также — через датчик первичного вала КПП (input speed sensor) и датчик выходного вала (output speed sensor), которые интегрированы в корпус МКПП.Однако под термином "датчик скорости" (Vehicle Speed Sensor) в технической литературе Toyota для этой модели чаще всего подразумевают датчик выходного вала КПП — именно его сигнал используется ЭБУ двигателя и комбинацией приборов.
Точное расположение датчика выходного вала на МКПП EB6x (серия для 1AD-FTV)
На механической коробке передач, установленной на ALA40L-ANFGRW (КПП — как бы, скорее всего, модификация EB61 или EB62), датчик выходного вала находится:- • С задней стороны корпуса КПП, ближе к левому приводу (со стороны водителя — для LHD).
• Ориентир — ниже уровня кулисы выбора передач, примерно на одной линии с фланцем привода левого переднего колеса.
• Датчик имеет пластмассовый корпус черного или серого цвета и фиксируется одним болтом под головку на 10 мм (не вкручивается резьбой, как старые VSS!).
• Разъем — 3-контактный (питание, масса, сигнал), герметизированный.

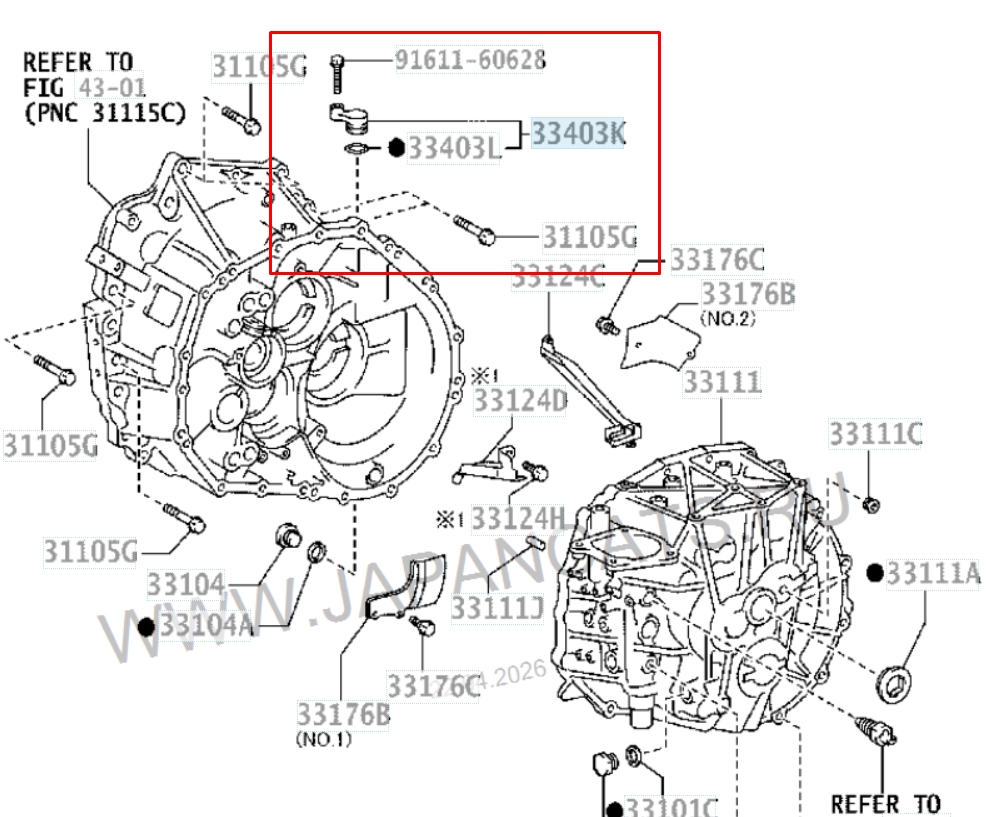

- датчика скорости (VSS) на Toyota RAV4 ALA40L-ANFGRW
- Toyota Rav4_12-15_speed_sensor.jpg (343.92 КБ) 112 просмотров
Визуальные отличия от датчика первичного вала
На этой же коробке есть второй датчик — датчик частоты вращения первичного вала. Не перепутайте их.| Признак | Датчик выходного вала (VSS) | Датчик первичного вала |
|---|---|---|
| Расположение по длине КПП | Сзади, ближе к приводу колеса | Спереди, рядом с местом стыка с двигателем |
| Ориентация разъема | Разъем смотрит вниз-вбок (под углом 45°) | Разъем смотрит строго вверх |
| Цвет корпуса (оригинал) | Черный или темно-серый | Светло-серый или бежевый |
| Болт крепления | Один, с головкой 10 мм | Один, с головкой 10 мм |
Особенности для дизельной версии 1AD-FTV
Иначе, на дизельных двигателях 1AD-FTV (Low Emission Engine) с системой Common Rail сигнал скорости используется не только для спидометра, но и для управления рециркуляцией отработавших газов (EGR) и регенерацией DPF. Поэтому обрыв датчика выходного вала вызовет ошибки P0500, а также может заблокировать принудительную регенерацию сажевого фильтра.Как бы, скорее всего, при замене датчика потребуется адаптация через сканер (сброс нулевых точек системы полного привода и ABS), хотя сам датчик — пассивный элемент. На практике после замены достаточно проехать 2-3 км со скоростью выше 30 км/ч, чтобы ЭБУ принял новый сигнал.
Альтернативный источник сигнала скорости — блок ABS
Если при проверке сканером вы видите наличие сигнала скорости на ЭБУ, но датчик выходного вала исправен — иначе сигнал может приходить по CAN-шине от блока ABS. На ALA40L-ANFGRW с МКПП приоритетным для комбинации приборов является именно датчик КПП, а для систем курсовой устойчивости — датчики ABS. Не пытайтесь искать второй механический VSS — его нет.Резюме для специалиста
- • Датчик скорости (эквивалент VSS) — датчик выходного вала МКПП.
• Место: задняя часть КПП EB6x, левая сторона (LHD), болт на 10 мм, черный разъем.
• Без снятия коробки доступ есть — снизу, после снятия брызговика.
• После замены — обязательно сбросить коды и выполнить поездку с параметрами сканера.
