Код неисправности P0865: Полное техническое руководство по цепи связи TCM (низкое напряжение)

Ошибка DTC P0865 (также известная как [strong>Transmission Control Module Communication Circuit Low[/strong]) указывает на то, что блок управления двигателем (PCM/ECM) обнаружил аномально низкое напряжение (логический «0») в цифровой шине связи с модулем управления трансмиссией (TCM) . Иначе говоря, «мозги» двигателя и коробки передач перестали «слышать» друг друга из-за того, что сигнальный провод «упал на массу» (short to ground) .

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

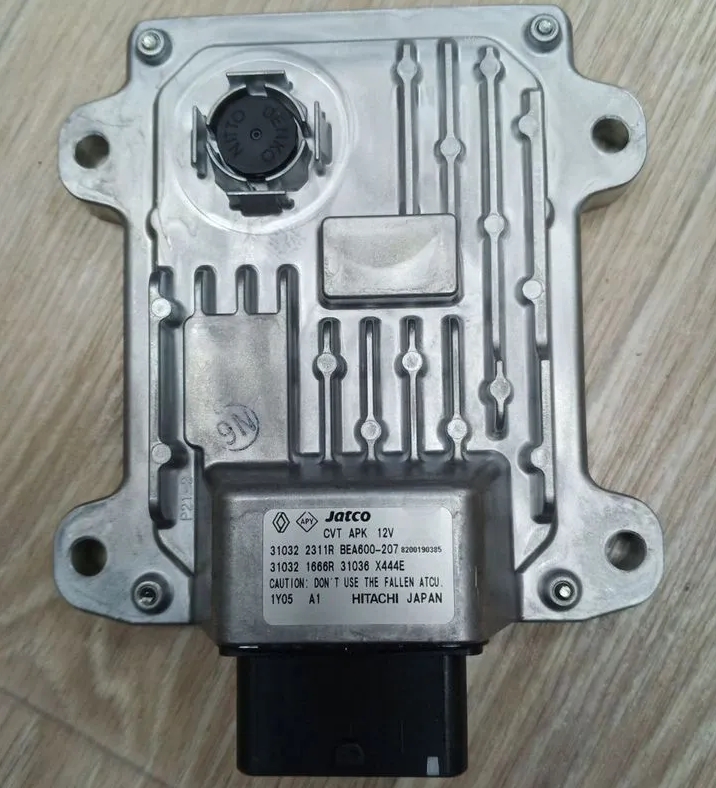

DTC P0865 ошибка error


1. Причина возникновения ошибки P0865

С технической точки зрения, DTC P0865 фиксируется, когда PCM постоянно видит на линии CAN-шины (обычно на проводе CAN-Low) напряжение ниже 1 Вольта в течение времени, превышающего заданный производителем порог (например, 2 секунды для Mazda) .

В отличие от кода P0864 (проблемы с диапазоном сигнала), P0865 конкретно указывает на физическое короткое замыкание на массу или обрыв в цепи. Это означает, что сигнальный провод либо касается «массы» кузова, либо оборван, либо в разъеме произошло окисление, создающее токопроводящий мостик на корпус .

Основные причины возникновения кода P0865 (в порядке частоты)

Согласно статистике и технической литературе :

• - Короткое замыкание CAN-шины на массу (short to ground) — самая частая причина (до 60% случаев):
  • - Перетирание изоляции проводов CAN-High или CAN-Low о металлические кромки кузова, кронштейны двигателя или КПП;
  • - Попадание влаги, грязи или электролита в разъем — окисление создает токопроводящий мостик на массу;
  • - «Гнилые» скрутки CAN-шины под коврами салона (особенно актуально для Volkswagen) .

• - Проблемы с проводкой и разъемами (25% случаев):
  • - Обрыв в цепи CAN (сигнал не доходит до адресата);
  • - Коррозия или окисление контактов в разъемах TCM, ECM или промежуточных колодках;
  • - Ослабший фиксатор разъема — контакт «болтается» и замыкает на массу .

• - Сбой питания или «массы» блоков управления (10% случаев):
  • - Падение напряжения в цепи питания TCM из-за плохого контакта массы;
  • - Перегоревший предохранитель блока управления трансмиссией;
  • - Разряженный аккумулятор (менее 11.5 В) — низкое напряжение питания вызывает сбои в цифровой шине .

• - Неисправность блока управления (TCM/ECM) — 5% случаев:
  • - Внутренний сбой CAN-трансивера (выход из строя драйвера приема/передачи);
  • - Внутреннее короткое замыкание в TCM .

• - Вмешательство в CAN-шину (5% случаев):
  • - Неправильное подключение нештатного оборудования (сигнализации, иммобилайзеров, парктроников) к CAN-шине — частая причина, описанная в инструкциях по установке StarLine ;
  • - Конфликт устройств на шине (некорректная эмуляция CAN-протокола).

Пример из жизни (Volkswagen Touareg / Tiguan): Владельцы VW часто сталкиваются с ошибкой P0865 из-за «гнилых» скруток CAN-шины под коврами салона. Влага попадает в салон (через дренажные трубки люка или кондиционера), окисляет скрутки, и связь между блоками пропадает . Также распространена проблема с ослабленной или окисленной массой блоков управления — после зачистки контактов и затяжки болта ошибка уходит .

Специфический случай (установка сигнализации): В инструкциях StarLine описана ситуация, когда при подключении CAN-адаптера к диагностическому разъему возникает ошибка P0865 . Причина — конфликт протоколов или неправильное подключение к шине. Решение — отключение CAN-адаптера или обновление его прошивки.

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0865 оценивается как высокая (High) . Если связь между PCM и TCM нарушена, трансмиссия не знает, когда переключать передачи, а двигатель не знает, сколько выдавать крутящего момента. Результат — аварийный режим (Limp Mode) и потенциально опасное поведение автомобиля.

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (крайне редко, возможно при прерывистом сбое)	Движение разрешено с осторожностью. Можно доехать до сервиса своим ходом (20-30 км), но только если коробка переключается и нет рывков. Не глушите двигатель — после перезапуска ошибка может стать активной
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки при переключении, «пинки»	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния — это ускоряет износ фрикционов
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг, индикация передач на панели отсутствует	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Ошибка появилась после установки сигнализации или другого электронного оборудования	Движение разрешено с осторожностью, но не откладывайте диагностику. Попробуйте отключить нештатное оборудование — возможно, ошибка исчезнет
Ошибка сопровождается отключением ABS, ESP и круиз-контроля	Движение разрешено с осторожностью на сухом покрытии. Избегайте резких торможений и скользких дорог — системы активной безопасности могут не сработать

Пример из жизни (Volkswagen Touareg): Владелец на форуме описал ситуацию, когда после мороза автомобиль перестал показывать индикацию передач на панели, загорелись лампы ESP и ABS, а коробка перестала переключаться выше 3-й скорости . Сканер показал P0865 и P0864. Причиной оказались «гнилые» скрутки CAN-шины под пассажирским сиденьем. Владелец доехал до сервиса своим ходом в аварийном режиме, но рисковал повредить трансмиссию.

Как бы, скорее всего, если автомобиль завелся и как-то едет (пусть и в аварийном режиме), можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0865 со временем может привести к :

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на одной передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECM);

• - Повреждению механических частей (актуаторов, фрикционов) из-за подачи некорректных сигналов;

• - Невозможности запуска двигателя в самый неподходящий момент.

3. Как исправить ошибку P0865: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики для специалистов. Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в «гнилой» скрутке под ковром или в некачественно подключенной сигнализации .

Шаг 0. Поиск бюллетеней технического обслуживания (TSB)

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя. Производители часто выпускают рекомендации по обновлению прошивки TCM для устранения ложных срабатываний кода P0865 .

Шаг 1. Предварительная проверка сканером (Data Stream)

Подключите профессиональный диагностический сканер (для VAG — VCDS или ODIS, для других марок — Autel, Launch). Считайте все коды из всех блоков управления (PCM, TCM, ABS/ESP).

Согласно рекомендациям по диагностике :

• - Зайдите в блок TCM в раздел Data Monitor.

• - Проверьте, отображаются ли данные в TCM. Если сканер не может подключиться к TCM (нет связи) — это прямое указание на обрыв в CAN-шине или отсутствие питания TCM.

• - Если связь есть, проверьте параметры, связанные с положением рычага и актуаторами.

• - Запишите все «замороженные кадры» (Freeze Frame Data) для анализа условий возникновения ошибки. Обратите внимание на напряжение бортовой сети в момент сбоя .

Шаг 2. Визуальный осмотр проводки, разъемов и клемм АКБ (критически важно для VAG!)

Согласно отзывам специалистов, в 60% случаев причина P0865 кроется в плохих контактах или повреждении проводки, а не в электронике . Это самый важный шаг диагностики!

Осмотрите:

• - Клеммы аккумулятора: Окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните .

• - Скрутки CAN-шины под коврами (VAG): Поднимите ковры с водительской и пассажирской стороны. Ищите скрутки проводов CAN (обычно оранжево-коричневые, оранжево-черные). Это самые «больные» места у Volkswagen — скрутки часто «гниют» из-за влаги .

• - Разъем TCM на коробке передач: Расположен на корпусе АКПП. Ищите коррозию, окислы, зеленый или белый налет. Отсоедините разъем и осмотрите контакты . На VW Touareg эти разъемы часто «текут» маслом .

• - Разъемы PCM и TCM: Осмотрите на наличие коррозии или поврежденных пинов («бэкаутов»). Согласно мануалу Saab, плохой контакт в разъемах ECM или TCM — частая причина P0865 .

• - Точки заземления («массы»): Проверьте болты крепления массы на кузове, на двигателе и на самой коробке передач. Ослабшая или окисленная масса — частая причина проблем с CAN-шиной . Зачистите контакт до металла, нанесите токопроводящую смазку и надежно затяните.

• - Предохранители TCM: Проверьте предохранители, отвечающие за питание TCM. Перегоревший предохранитель может быть причиной потери питания и сбоев связи .

• - Нештатное оборудование: Если ошибка появилась после установки сигнализации, парктроника или другого электронного устройства — отключите его и проверьте, пропадает ли ошибка .

Очистка контактов (по отзывам специалистов, это решает проблему в 30% случаев):

• - Отсоедините разъем.

• - Используйте спрей для чистки контактов (Kontakt 60/61, LIQUI MOLY Kontaktreiniger) и мягкую щетку (например, зубную) для удаления коррозии и окислов.

• - Тщательно просушите сжатым воздухом.

• - Нанесите диэлектрическую смазку (Dielectric Grease) на контакты — она предотвратит дальнейшее окисление и попадание влаги.

• - Подключите разъем обратно — должен быть слышен четкий щелчок фиксатора.

Ключевой тест для выявления прерывистости: «Помассируйте» жгут проводки и пошевелите разъемы во время наблюдения за показаниями сканера. Если при этом связь с TCM пропадает или появляется — вы нашли место проблемы .

Шаг 3. Проверка CAN-шины мультиметром (сопротивление и напряжение)

Это ключевой тест для проверки физической целостности CAN-шины. Он позволяет точно определить, есть ли короткое замыкание на массу, обрыв или высокое сопротивление.

Необходимое оборудование: Цифровой мультиметр (DVOM).

Процедура проверки (по мануалам Saab, Mazda и общим рекомендациям) :

• - Выключите зажигание (ignition off). Подождите 2-3 минуты, чтобы модули «уснули».

• - Найдите диагностический разъем OBDII (DLC3) под рулевой колонкой. Вам понадобятся контакты №6 (CAN-High) и №14 (CAN-Low).

• - Измерьте сопротивление между CAN-High и CAN-Low (контакты 6 и 14). Ожидаемый результат: 60 Ом (стандартная нагрузка для двух терминальных резисторов по 120 Ом). Если сопротивление 120 Ом — один терминальный резистор оборван. Если 0 Ом — короткое замыкание в шине. Если бесконечность — обрыв в шине .

• - Измерьте сопротивление между CAN-High (контакт 6) и массой кузова. Ожидаемый результат: более 100 Ом (а лучше более 10 кОм) . Если сопротивление менее 10 Ом — есть короткое замыкание CAN-High на массу. Это прямая причина кода P0865.

• - Повторите тест для CAN-Low (контакт 14) и массой кузова. Ожидаемый результат: более 100 Ом. Если сопротивление низкое — короткое замыкание CAN-Low на массу.

• - Включите зажигание (ignition on). Измерьте напряжение между CAN-High и массой (должно быть около 2.5-3.5 В) и между CAN-Low и массой (должно быть около 1.5-2.5 В). Разница между ними должна составлять примерно 1В. Если оба провода показывают 0В — короткое замыкание на массу (подтверждение P0865). Если оба провода показывают около 12В или 5В — короткое замыкание на питание .

Интерпретация результатов :

• - Если сопротивление CAN-High или CAN-Low на массу менее 10 Ом — ищите короткое замыкание в жгуте (перетертый провод, окисленный разъем, «гнилую» скрутку).

• - Если сопротивление между CAN-High и CAN-Low не 60 Ом — проблема в терминальных резисторах (обрыв или короткое замыкание).

• - Если CAN-шина в норме, а ошибка сохраняется — переходите к Шагу 4.

Шаг 4. Проверка питания и массы TCM (Voltage Drop Test)

Плохая масса или недостаточное питание — одна из самых частых причин проблем с CAN-шиной .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания .

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы .

• - Измерьте падение напряжения (voltage drop) между корпусом TCM (или его массовым контактом) и минусовой клеммой аккумулятора при работающем двигателе и включенных потребителях (фары, обогрев). Должно быть менее 0.2 В. Если падение напряжения выше — ищите ослабленный или окисленный болт массы .

Шаг 5. Проверка напряжения на сигнальном проводе ECM (тест по мануалу Saab)

Согласно официальной процедуре Saab , этот тест помогает локализовать проблему:

Процедура проверки:

• - Включите зажигание (ignition ON).

• - Измерьте напряжение между сигнальным контактом ECM (B135 No. 20) и массой кузова. Ожидаемый результат: менее 1 В .

Интерпретация результатов:

• - Если напряжение менее 1 В — цепь вернулась в норму. Возможная причина — плохой контакт в разъеме ECM или TCM. Очистите и подтяните разъемы .

• - Если напряжение более 5 В — плохой контакт в разъеме ECM . Очистите разъем.

Шаг 6. Проверка датчиков системы (на короткое замыкание)

Короткое замыкание в цепи любого датчика, подключенного к CAN-шине, может «уронить» всю сеть. На Mazda, например, P0865 может быть связан с датчиком качества масла (Grade Sensor) .

Процедура проверки :

• - Отключайте по одному датчики системы (датчики ABS, датчик скорости, датчик качества масла) и проверяйте, восстанавливается ли связь с TCM после каждого отключения.

• - Если после отключения конкретного датчика ошибка пропадает — датчик неисправен (создает короткое замыкание в шине). Замените его .

Шаг 7. Обновление прошивки (Firmware Update) TCM и ECM

Если все проверки проводки пройдены, а ошибка сохраняется, возможно, проблема в программном обеспечении блоков управления.

• - Проверьте наличие обновлений прошивки у официального дилера или через профессиональный сканер с функцией обновления.

• - Выполните обновление (репрограммирование) TCM и ECM до последней версии. Иногда конфликт версий прошивок вызывает разрыв связи .

• - После обновления выполните процедуру инициализации (адаптации) трансмиссии (если требуется). Для Mazda, например, требуется обучение датчика качества масла .

Стоимость обновления прошивки — от 3 000 до 7 000 рублей.

Шаг 8. Замена TCM или ECM (модулей управления)

Если все вышеперечисленные проверки пройдены, проводка исправна, калибровка выполнена, а ошибка сохраняется — неисправен сам блок управления (TCM или ECM) (внутренний сбой CAN-трансивера) .

Согласно мануалам :

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM .

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера) .

Стоимость нового TCM для большинства автомобилей — от 20 000 до 40 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Стоимость работ по устранению DTC P0865 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В Европе типичные затраты на ремонт по коду P0865 оцениваются от 155 до 500 евро (примерно 15 000 – 50 000 рублей) .

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой CAN-шины и Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение короткого замыкания на массу в жгуте (1 час работы)	1 500 – 3 500
Проверка CAN-шины осциллографом	2 000 – 4 000
Обновление прошивки TCM/ECM	3 000 – 7 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (20 000 – 40 000)

Реальные отзывы и примеры из практики

• - Volkswagen Touareg 2007, 2.5 TDI. Владелец на Drive2 столкнулся с ошибками P0864 и P0865 после мороза . При прогреве автомобиля ошибки исчезали. Владелец проверил разъемы на АКПП и массу модуля TCM, а также скрутки CAN-шины под коврами. Другой участник форума посоветовал «смотреть скрутки CAN-шины, отгнили, скорее всего, около водительского сиденья» . Также была обнаружена проблема с «вечно ссущимися разъемами» на АКПП. Рекомендация: проверить жгуты и разъемы, при необходимости — заменить внутренний жгут АКПП.

• - Volkswagen Tiguan 2010, бензин. Владелец на форуме Carly описал проблему: контрольный модуль самопроизвольно сбрасывался, загорались лампы Check Engine и ошибки в различных системах . Диагностика в специализированном сервисе выявила ослабленное и окисленное соединение массы в районе аккумуляторной батареи. После зачистки контактов и затяжки болта ошибка ушла. Стоимость ремонта: 155 евро (примерно 15 000 рублей) .

• - Jetta 1.9 TDI. Владелец на форуме VolkswagenForum сообщил о кодах P0600 и P0865 . Проверка показала, что все предохранители целы. Рекомендация специалистов: проверить проводку на короткое замыкание на массу и, при необходимости, заменить TCM .

• - Установка сигнализации StarLine. В инструкциях StarLine описан случай, когда при подключении CAN-адаптера к диагностическому разъему возникает ошибка P0865 . При отключении CAN-разъема ошибка пропадала. Решение: обновление прошивки CAN-модуля или проверка правильности подключения к шине .

Распространенные ошибки при диагностике P0865

Согласно отзывам специалистов и технической литературы , наиболее частые ошибки при работе с кодом P0865:

• - Немедленная замена TCM/ECU без проверки проводки и массы — самая дорогая и распространенная ошибка. Простое ослабление массы, «гнилая» скрутка или перегоревший предохранитель могут быть причиной. В 80% случаев проблема решается чисткой контактов, ремонтом проводки или затяжкой массы .

• - Пропуск проверки скруток CAN-шины под коврами (для VAG) — на автомобилях Volkswagen это одно из самых уязвимых мест. Влага попадает в салон, окисляет скрутки, и связь между блоками становится нестабильной .

• - Игнорирование проверки CAN-шины мультиметром — без проверки сопротивления между CAN-шиной и массой трудно подтвердить короткое замыкание .

• - Игнорирование проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей .

• - Неправильная диагностика при наличии нештатного оборудования — если ошибка появилась после установки сигнализации, виновником может быть CAN-адаптер .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент (например, при обгоне, когда коробка перестанет переключаться) .

• - Отключение аккумулятора для сброса ошибки — эта практика может привести к потере программирования и калибровок в блоках управления .

Заключение для технических специалистов

DTC P0865 — это код неисправности цепи связи модуля управления трансмиссией, который указывает на постоянно низкое напряжение в CAN-шине, что обычно вызвано коротким замыканием на массу (short to ground), обрывом цепи или плохим контактом в разъемах .

Как бы, скорее всего, на большинстве автомобилей (особенно Volkswagen) причина кроется в «гнилых» скрутках CAN-шины под коврами, окисленных контактах разъема TCM на коробке или ослабшей массе блоков управления . Чистка контактов, проверка скруток CAN и восстановление массы решает проблему в 60% случаев и обходится в 500 – 3 500 рублей. Иначе, если эти проверки не помогли, проблема может быть в нештатном оборудовании (сигнализации) , неисправном TCM/ECM (замена — 20 000 – 40 000 рублей) или в программном обеспечении (обновление — 3 000 – 7 000 рублей).

Начинайте диагностику с простого: проверьте предохранители TCM . Затем — визуальный осмотр разъемов TCM и скруток CAN под коврами . «Помассируйте» жгуты и пошевелите разъемы, наблюдая за показаниями сканера. Выполните проверку CAN-шины мультиметром — измерьте сопротивление между CAN-High/CAN-Low и массой (должно быть более 100 Ом) . Проверьте питание и массу TCM (падение напряжения менее 0.2 В) . Если ошибка появилась после установки сигнализации — отключите CAN-адаптер . И только потом — обновление прошивки, замена TCM или ремонт жгута.

Помните: игнорирование кода P0865 может привести к полной блокировке трансмиссии, выходу из строя TCM и дорогостоящему ремонту. Модуль управления трансмиссией часто заменяют ошибочно — не попадайте в эту ловушку . В 80% случаев проблема решается ремонтом проводки (1 500 – 3 500 рублей), чисткой контактов (500 – 1 500 рублей) или восстановлением массы (0 – 1 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю или используйте профессиональное диагностическое оборудование для получения точных данных.
