Код неисправности P0866: Полное техническое руководство по цепи связи TCM (высокое напряжение)

Ошибка DTC P0866 (также известная как [strong>TCM Communication Circuit High[/strong]) указывает на то, что блок управления двигателем (ECM/PCM) обнаружил аномально высокое напряжение (логическую «1») в цифровой шине связи с модулем управления трансмиссией (TCM). Иначе говоря, «мозги» двигателя и коробки передач перестали корректно обмениваться данными из-за того, что сигнальный провод «притянут» к источнику питания (short to positive) .

Согласно официальной документации Subaru, код P0866 устанавливается при обнаружении неисправности в двух последовательных ездовых циклах . Это означает, что проблема должна проявиться дважды подряд, прежде чем загорится индикатор Check Engine.

Материал представляет собой техническое пособие для специалистов по ремонту трансмиссий, электрооборудования и диагностов. Мы подробно разберем причины возникновения ошибки, ответим на главный вопрос о безопасности движения и приведем детальный алгоритм диагностики и устранения неисправности с конкретными параметрами проверок.

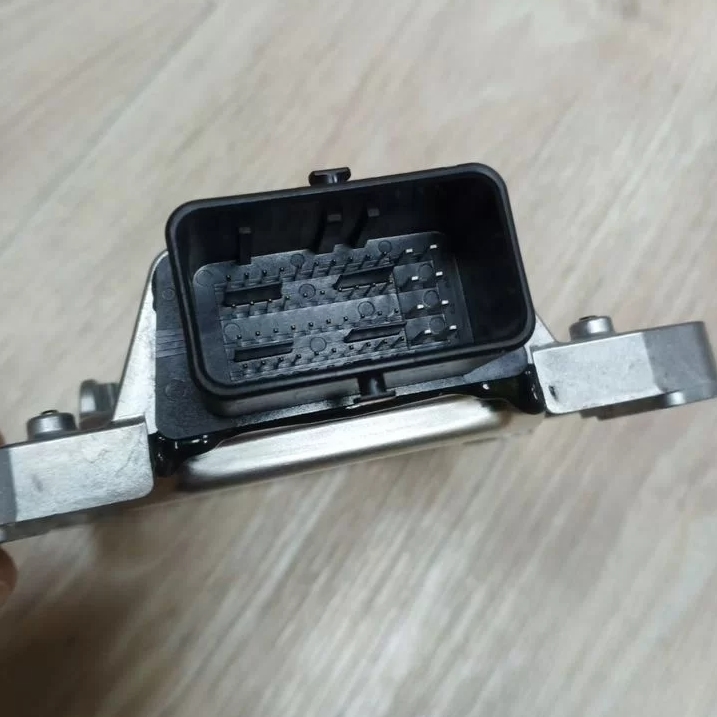

DTC P0866 ошибка error


1. Причина возникновения ошибки P0866

С технической точки зрения, DTC P0866 фиксируется, когда ECM обнаруживает на сигнальном проводе связи с TCM напряжение более 10 В при определенных условиях. Основная причина — короткое замыкание сигнального провода на питание (+B short) или неисправность одного из блоков управления .

Согласно официальной процедуре диагностики Subaru, для подтверждения неисправности необходимо последовательно проверить несколько порогов напряжения:

• - Если напряжение на контакте ECM превышает 10 В — это указывает на короткое замыкание в жгуте между ECM и TCM на источник питания (батарею) ;

• - Если напряжение превышает 4 В — требуется дальнейшая диагностика;

• - Если напряжение менее 1 В — проблема, скорее всего, в плохом контакте разъема ECM .

Основные причины возникновения кода P0866 (в порядке частоты)

Согласно статистике и технической литературе :

• - Короткое замыкание сигнального провода на питание (short to positive) — наиболее частая причина (до 60% случаев):
  • - Перетирание изоляции провода о металлические кромки кузова, кронштейны двигателя или КПП, приводящее к контакту с плюсовым проводом бортовой сети;
  • - Попадание влаги или электролита в разъем — окисление создает токопроводящий мостик на питание;
  • - «Гнилые» скрутки CAN-шины под коврами салона (особенно актуально для автомобилей с пробегом).

• - Проблемы с проводкой и разъемами (25% случаев):
  • - Обрыв в цепи массы TCM — без «массы» сигнал «подтягивается» к напряжению питания через внутренний резистор ECM;
  • - Коррозия или окисление контактов в разъемах TCM или ECM;
  • - Плохой контакт в разъеме ECM — частая причина, когда напряжение падает до 1 В после восстановления контакта .

• - Сбой питания или «массы» блоков управления (10% случаев):
  • - Падение напряжения в цепи питания TCM из-за плохого контакта массы;
  • - Ослабшая или окисленная масса блоков управления — частая причина «плавающих» ошибок;
  • - Разряженный аккумулятор (менее 11.5 В) — низкое напряжение питания вызывает искажение цифрового сигнала.

• - Неисправность блока управления (TCM/ECM) — 5% случаев:
  • - Внутренний сбой CAN-трансивера в ECM (выход из строя драйвера приема/передачи);
  • - Внутреннее короткое замыкание в ECM или TCM;
  • - «Слетевшая» прошивка или необходимость обновления ПО .

Пример из жизни (Subaru Impreza/Legacy): Согласно отзывам специалистов, наиболее частая причина P0866 на Subaru — плохой контакт в разъеме ECM или короткое замыкание в жгуте между ECM и TCM . Окисление контактов из-за попадания влаги в салон или моторный отсек приводит к тому, что сигнал «залипает» на высоком уровне.

Важное замечание: Существует распространенная путаница с определением P0866. Некоторые источники ошибочно приписывают этому коду неисправность датчика уровня топлива . Однако на основе официальных мануалов Subaru и SAAB (модели 9-2X, технически идентичные Subaru Impreza) P0866 однозначно относится к цепи связи TCM .

2. Можно ли продолжать движение на автомобиле или нужна эвакуация?

Серьезность ошибки P0866 оценивается как высокая (High) . Если связь между ECM и TCM нарушена, трансмиссия не получает корректных команд, а двигатель — корректных запросов на изменение крутящего момента. Результат — аварийный режим (Limp Mode) и потенциально опасное поведение автомобиля .

Симптомы / Поведение автомобиля	Рекомендация
Ошибка в памяти, Check Engine горит, но трансмиссия работает нормально (редко, возможно при прерывистом сбое)	Движение разрешено с осторожностью. Можно доехать до сервиса своим ходом (20-30 км), но только если коробка переключается и нет рывков. Не глушите двигатель — после перезапуска ошибка может стать активной
Трансмиссия перешла в аварийный режим (Limp Mode): зафиксирована 2-я или 3-я передача, скорость ограничена, рывки при переключении, «пинки»	Эвакуация предпочтительна. Движение в аварийном режиме возможно, но нежелательно на большие расстояния — это ускоряет износ фрикционов
Автомобиль не переключает передачи (завис на одной передаче), не реагирует на рычаг, индикация передач на панели отсутствует	Эвакуация необходима. Управлять автомобилем в таком состоянии опасно для трансмиссии и двигателя
Ошибка сопровождается отключением ABS, ESP и круиз-контроля	Движение разрешено с осторожностью на сухом покрытии. Избегайте резких торможений и скользких дорог — системы активной безопасности могут не сработать
Симптомы нерегулярного переключения передач или потеря сцепления	Эвакуация предпочтительна. Это указывает на то, что TCM не может корректно управлять трансмиссией из-за нестабильной связи

Пример из жизни (Subaru Legacy/Outback): Владельцы Subaru сообщают, что при ошибке P0866 автомобиль часто переходит в аварийный режим — загорается Check Engine, коробка перестает переключаться выше 2-й или 3-й передачи, могут отключаться ABS и ESP. В такой ситуации можно аккуратно доехать до сервиса на малой скорости, но лучше воспользоваться эвакуатором, чтобы не повредить трансмиссию.

Как бы, скорее всего, если автомобиль завелся и как-то едет (пусть и в аварийном режиме), можно попытаться доехать до сервиса, но только в случае крайней необходимости. Иначе — эвакуация обязательна. Стоимость эвакуации (3 000 – 5 000 рублей) несоизмеримо ниже стоимости ремонта гидравлического блока или замены TCM (30 000 – 80 000 рублей).

Игнорировать ошибку не стоит. Согласно технической литературе, код P0866 со временем может привести к:

• - Полной блокировке трансмиссии (коробка встанет в «нейтраль» или на одной передаче);

• - Выходу из строя CAN-трансиверов в блоках управления (потребуется замена TCM/ECM);

• - Повреждению механических частей (актуаторов, фрикционов) из-за подачи некорректных сигналов;

• - Невозможности запуска двигателя в самый неподходящий момент;

• - Снижению топливной эффективности и нерегулярным переключениям передач .

3. Как исправить ошибку P0866: Подробные рекомендации по ремонту

Ниже приведен пошаговый алгоритм диагностики на основе официальных мануалов Subaru/SAAB . Иначе, если действовать «наугад», можно заменить все блоки управления, а проблема окажется в плохом контакте разъема.

Шаг 0. Поиск бюллетеней технического обслуживания (TSB) и подготовка

Первым шагом в процессе диагностики любого сбоя является поиск бюллетеней технического обслуживания (TSB) для конкретного автомобиля с учетом года выпуска, модели и двигателя.

Важное предупреждение: После ремонта или замены неисправных деталей необходимо выполнить:

• - Режим очистки памяти (Clear Memory Mode);

• - Режим осмотра (Inspection Mode) .

Эти процедуры требуют выполнения специальных действий (обычно через диагностический сканер) для полного сброса кодов и адаптации блоков управления.

Шаг 1. Предварительная проверка сканером (Data Stream) и визуальный осмотр

Подключите профессиональный диагностический сканер (для Subaru — SSM (Subaru Select Monitor) или универсальный Autel/Launch). Считайте все коды из всех блоков управления (ECM, TCM, ABS/ESP).

Визуальный осмотр (критически важно для Subaru!):

Осмотрите:

• - Разъемы ECM и TCM — ищите коррозию, окислы, зеленый или белый налет, ослабшие фиксаторы, погнутые пины. Плохой контакт в ECM — частая причина P0866 .

• - Жгут проводки между ECM и TCM — ищите потертости, оплавления, оголенные провода, особенно в местах перегибов и вблизи двигателя и КПП.

• - Точки заземления («массы») — проверьте болты крепления массы на кузове, на двигателе и на самой коробке передач. Ослабшая или окисленная масса — частая причина проблем с сигналом .

• - Клеммы аккумулятора — окисленные или плохо затянутые клеммы — частая причина падения напряжения и сбоев CAN-шины. Очистите и затяните.

Очистка контактов: Отсоедините разъем, используйте спрей для чистки контактов и мягкую щетку для удаления коррозии. Тщательно просушите сжатым воздухом, нанесите диэлектрическую смазку и подключите разъем обратно до щелчка.

Шаг 2. Проверка напряжения между ECM и массой (ключевой тест)

Это основной диагностический тест согласно официальной процедуре Subaru .

Процедура проверки:

• - Включите зажигание (ignition ON, двигатель не запускать).

• - Подключите цифровой мультиметр (DVOM) к контакту ECM и массе кузова.

• - Измерьте напряжение между соответствующим контактом ECM (в зависимости от модели: B135 No. 20, B137 No. 19 или B134 No. 10) и массой .

Интерпретация результатов (пошаговая диагностика) :

• - Шаг 2.1: Напряжение более 10 В? Если ДА — короткое замыкание на питание в жгуте между ECM и TCM. Отремонтируйте жгут. После ремонта замените ECM .

• - Шаг 2.2: Напряжение более 4 В (но менее 10 В)? Переходите к Шагу 5 (проверка напряжения на TCM) .

• - Шаг 2.3: Напряжение менее 1 В? Отремонтируйте плохой контакт в разъеме ECM .

• - Шаг 2.4: Напряжение меняется в диапазоне 1-4 В при наблюдении за мультиметром? Это означает, что цепь временно вернулась в норму. Проверьте плохой контакт в разъемах ECM и TCM. Если проблема повторяется — обратитесь к дилеру Subaru .

Шаг 3. Проверка напряжения между TCM и массой

Если на Шаге 2.2 напряжение превысило 4 В, необходимо проверить напряжение на стороне TCM.

Процедура проверки (по мануалу Subaru):

• - Включите зажигание (ignition ON).

• - Измерьте напряжение между контактом TCM (B56 No. 20) и массой кузова.

Ожидаемый результат и интерпретация:

• - Если напряжение более 4 В — обрыв в жгуте между ECM и TCM. Отремонтируйте жгут .

• - Если напряжение менее 4 В — переходите к проверке питания и массы TCM (Шаг 4).

Шаг 4. Проверка питания и массы TCM

Плохая масса или недостаточное питание TCM — одна из самых частых причин проблем с сигналом .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем TCM.

• - Измерьте напряжение питания между контактом постоянного +12В (B+) и контактом массы TCM. Должно быть 11.0 – 14.0 В (в зависимости от заряда АКБ). Если напряжения нет — проверьте предохранитель TCM и цепь питания.

• - Измерьте сопротивление «массы» между контактом массы TCM и минусовой клеммой аккумулятора. Должно быть менее 2 Ом. Если сопротивление выше — зачистите точку крепления массы.

• - Измерьте падение напряжения (voltage drop) между корпусом TCM и минусовой клеммой АКБ при работающем двигателе и включенных потребителях. Должно быть менее 0.2 В. Если падение напряжения выше — ищите ослабленный или окисленный болт массы .

Шаг 5. Проверка целостности жгута между ECM и TCM (прозвонка)

Если напряжение в норме, но ошибка сохраняется, необходимо проверить целостность сигнального провода мультиметром в режиме прозвонки (сопротивление) .

Процедура проверки:

• - Выключите зажигание (ignition off).

• - Отключите разъем ECM и разъем TCM.

• - Измерьте сопротивление между соответствующими контактами ECM и TCM (например, B135-20 и B56-20). Сопротивление должно быть менее 5 Ом. Если сопротивление выше — обрыв в проводе. Отремонтируйте жгут .

• - Проверьте, нет ли короткого замыкания на массу — измерьте сопротивление между сигнальным проводом и массой кузова. Должно быть бесконечным (OL).

• - Проверьте, нет ли короткого замыкания на питание — измерьте сопротивление между сигнальным проводом и контактом питания (+12В) в разъеме. Должно быть бесконечным .

Шаг 6. Проверка TCM (модуля управления трансмиссией)

Если все вышеперечисленные проверки пройдены, проводка исправна, питание и масса в норме, а ошибка сохраняется — неисправен сам TCM .

• - Установите заведомо исправный TCM (known-good) и проверьте, уходит ли ошибка. Если ошибка ушла — замените TCM.

• - Важно: После замены TCM необходимо выполнить программирование (калибровку) под конкретный автомобиль (кодирование VIN, адаптация иммобилайзера) .

Шаг 7. Замена ECM (модуля управления двигателем)

Согласно официальной процедуре Subaru, если в Шаге 2.1 было обнаружено короткое замыкание на питание, после ремонта жгута необходимо заменить ECM . Это связано с тем, что короткое замыкание могло повредить входной каскад ECM.

Стоимость нового ECM для Subaru — от 25 000 до 50 000 рублей. Стоимость замены с программированием — от 5 000 до 10 000 рублей за работу.

Стоимость работ по устранению DTC P0866 в РФ

Стоимость ремонта зависит от марки автомобиля, региона и сложности неисправности. В Европе типичные затраты на ремонт по коду P0866 оцениваются от 155 до 500 евро (примерно 15 000 – 50 000 рублей) .

Вид работ	Стоимость (руб.)
Компьютерная диагностика с проверкой Data Stream (профессиональным сканером)	1 500 – 3 500
Визуальный осмотр, чистка контактов, обработка диэлектрической смазкой	500 – 1 500
Поиск и устранение короткого замыкания/обрыва в жгуте (1 час работы)	1 500 – 3 500
Проверка сигнальной цепи по мануалу Subaru (пошаговая диагностика)	2 000 – 4 000
Замена TCM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (20 000 – 40 000)
Замена ECM с программированием (работа без учета детали)	5 000 – 10 000 + стоимость блока (25 000 – 50 000)

Реальные отзывы и примеры из практики

• - Subaru Legacy 2003, 2.5L. Владелец столкнулся с ошибкой P0866 и аварийным режимом трансмиссии. Следуя процедуре диагностики, измерил напряжение на контакте ECM — оно составляло 12 В. Это указывало на короткое замыкание на питание в жгуте. При визуальном осмотре обнаружил перетертый провод CAN-шины под панелью приборов, который касался плюсового провода. После изоляции провода и замены ECM (по рекомендации мануала) ошибка ушла. Стоимость: 25 000 рублей (б/у ECM) + 2 500 рублей за ремонт жгута.

• - Subaru Impreza 2005, 2.0L. В сервисной практике описан случай, когда код P0866 был вызван плохим контактом в разъеме ECM. Напряжение на контакте составляло 0.5 В (менее 1 В). После очистки контактов спреем, обработки диэлектрической смазкой и надежного подключения разъема ошибка ушла. Стоимость: 1 000 рублей.

• - Subaru Outback 2004, 3.0L. Владелец на форуме сообщил об ошибке P0866 и периодическом отключении круиз-контроля. Диагностика показала, что напряжение на контакте ECM «плавает» в диапазоне 1-4 В. Согласно мануалу, это указывает на прерывистый контакт. После проверки разъемов ECM и TCM был обнаружен слегка ослабший фиксатор разъема TCM. После фиксации разъема стяжкой ошибка больше не возвращалась. Стоимость: 0 рублей.

Распространенные ошибки при диагностике P0866

Согласно отзывам специалистов и технической литературы, наиболее частые ошибки при работе с кодом P0866:

• - Немедленная замена TCM/ECM без проверки проводки и контактов — самая дорогая и распространенная ошибка. Простое ослабление контакта в разъеме ECM может быть причиной. В 80% случаев проблема решается чисткой контактов, ремонтом проводки или восстановлением массы .

• - Пропуск пошаговой процедуры диагностики по мануалу — без измерения напряжения на контактах ECM невозможно определить, является ли проблема коротким замыканием на питание, обрывом или плохим контактом. Официальная процедура Subaru четко разделяет эти случаи .

• - Замена ECM без ремонта короткого замыкания в жгуте — если не устранить короткое замыкание на питание, новый ECM выйдет из строя сразу после подключения .

• - Игнорирование проверки напряжения аккумулятора — слабая батарея (менее 11.5 В) может вызывать сбои в цифровой шине, которые ошибочно принимают за неисправность модулей.

• - Пропуск процедур Clear Memory Mode и Inspection Mode после ремонта — без выполнения этих процедур адаптации блоков управления ошибка может оставаться в памяти и не сбрасываться .

• - Попытка просто стереть ошибку без устранения причины — ошибка вернется, и, скорее всего, в самый неподходящий момент.

Заключение для технических специалистов

DTC P0866 — это код неисправности цепи связи модуля управления трансмиссией, который указывает на постоянно высокое напряжение в сигнальной цепи, что обычно вызвано коротким замыканием на питание (short to positive), плохим контактом в разъеме ECM или обрывом цепи массы TCM. Согласно официальной документации Subaru, код устанавливается при обнаружении неисправности в двух последовательных ездовых циклах .

Как бы, скорее всего, на автомобилях Subaru причина кроется в плохом контакте разъема ECM или коротком замыкании в жгуте между ECM и TCM . Пошаговая проверка напряжения на контакте ECM по мануалу решает проблему в 80% случаев и обходится в 500 – 3 500 рублей. Иначе, если эти проверки не помогли, проблема может быть в неисправном TCM или ECM (замена — 20 000 – 50 000 рублей).

Начинайте диагностику с простого: проверьте клеммы АКБ и массу блоков управления. Затем — визуальный осмотр разъемов ECM и TCM на наличие коррозии. Выполните измерение напряжения на контакте ECM согласно официальной процедуре:

• - Более 10 В — короткое замыкание на питание в жгуте → ремонт жгута + замена ECM ;

• - 4-10 В — проверьте напряжение на TCM (обрыв в жгуте) ;

• - Менее 1 В — плохой контакт в разъеме ECM → очистите и подтяните разъем ;

• - 1-4 В (плавает) — прерывистый контакт → проверьте разъемы ECM и TCM .

Проверьте питание и массу TCM (падение напряжения менее 0.2 В). И только потом — замена TCM или ECM.

Помните: игнорирование кода P0866 может привести к полной блокировке трансмиссии, выходу из строя блоков управления и дорогостоящему ремонту . Модуль управления трансмиссией часто заменяют ошибочно — не попадайте в эту ловушку. В 80% случаев проблема решается ремонтом проводки (1 500 – 3 500 рублей), чисткой контактов (500 – 1 500 рублей) или восстановлением массы (0 – 1 000 рублей). Всегда обращайтесь к специфическому техническому руководству по вашему автомобилю и не забывайте после ремонта выполнять процедуры Clear Memory Mode и Inspection Mode .
