Где находится ингибитор АКПП на Kia Sportage: точное расположение и советы по замене

Владельцы Kia Sportage (SL) с 6-ступенчатой автоматической трансмиссией нередко сталкиваются с проблемами включения передач или запуска двигателя. Часто виновником является ингибитор АКПП (датчик положения рычага переключения передач). В этой статье мы подробно покажем, где находится этот элемент, как до него добраться и какие симптомы указывают на его неисправность.

Точное расположение ингибитора АКПП на Kia Sportage

Если вам нужно быстро найти ингибитор (переключатель диапазонов трансмиссии), запомните главное правило:

Ингибитор АКПП на Kia Sportage находится под площадкой аккумулятора, непосредственно на корпусе коробки передач.

Чтобы получить к нему доступ, не обязательно снимать аккумулятор на всех моделях (согласно TSB, для Sportage демонтаж батареи не требуется), но доступ перекрывает воздушный фильтр и аккумуляторная площадка.

: Где находится ингибитор АКПП на Киа Спортаж; Screenshot_3.jpg (243.43 КБ) 220 просмотров

: Где находится ингибитор АКПП на Киа Спортаж; Screenshot_2.jpg (244.65 КБ) 220 просмотров

: Где находится ингибитор АКПП на Киа Спортаж; Screenshot_1.jpg (216.02 КБ) 220 просмотров

Когда нужна проверка ингибитора: основные симптомы (DTC P0705)

Согласно официальному бюллетеню (TSB: TRANS 044) для Kia Sportage (SL) и Sedona (VQ), выпущенных с 01 апреля 2009 по 16 сентября 2011 года, неисправность ингибитора вызывает следующие проблемы:

Отказ запуска двигателя (No-start condition) — стартер не крутит или машина не видит положение «P» или «N».
Неравномерное включение передач — рывки, толчки или задержки при переключении.
Ошибка P0705 (Transmission Range Sensor Circuit Malfunction) в блоке управления двигателем (PCM).

Если вы видите эти признаки, вероятно, потребуется не просто замена датчика, а установка специального усилительного кронштейна ингибитора (Part Number: 42700 3B900FFF).

Пошаговая инструкция: как добраться до ингибитора АКПП

Ниже приведен алгоритм из официальной процедуры (TSB TRANS 044). Работы требуют аккуратности.

Шаг 1: Подготовка

Установите рычаг КПП в положение «N» (нейтраль).
Включите стояночный тормоз.
Отключите клемму «минус» аккумулятора (предварительно запишите настройки радио).

Шаг 2: Демонтаж воздушного тракта и аккумуляторной площадки

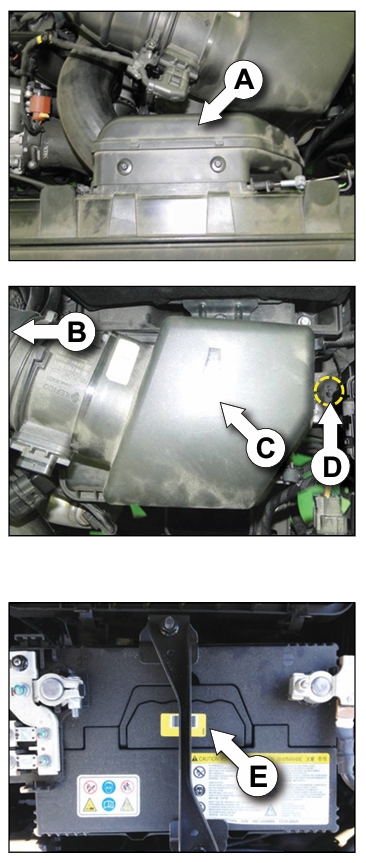

Снимите воздуховод (Air Duct) (A) и впускной патрубок (B).
Открутив болты, снимите корпус воздушного фильтра (C).

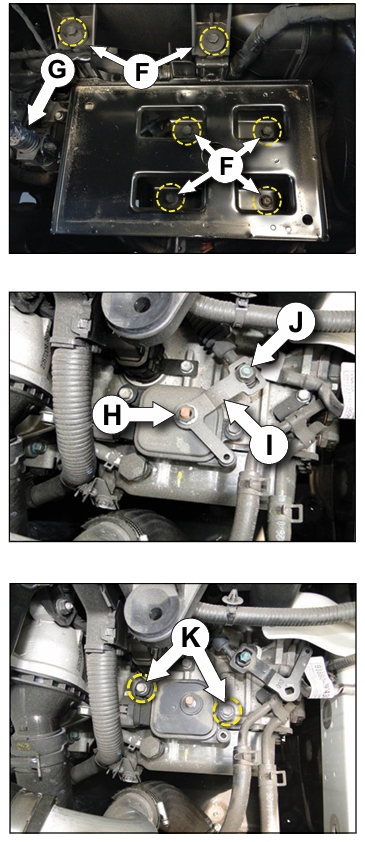

Открутите крепления и извлеките площадку аккумулятора (Battery Tray) (F). На этом этапе вы увидите корпус коробки передач.

Шаг 3: Доступ к ингибитору

На корпусе трансмиссии вы увидите узел ингибитора с рычагом управления. Дальнейшие действия (если требуется замена кронштейна):

Открутите гайку (H) и снимите шайбу ручного рычага управления (I).
Открутите два болта крепления самого ингибитора (K) — они не подлежат повторному использованию.

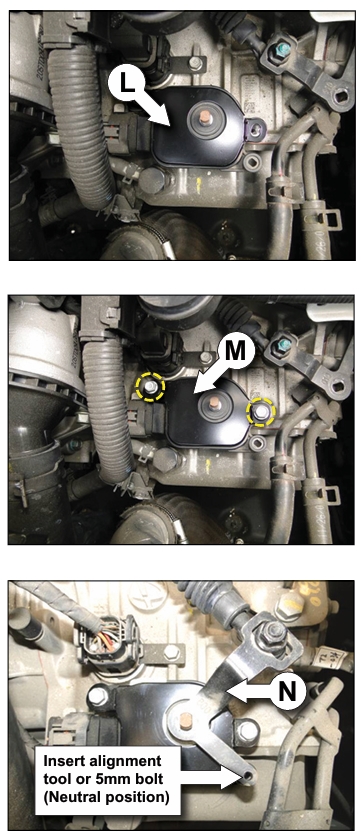

Установите новый кронштейн ингибитора (L, M), слегка не затягивая болты для регулировки.
Используя выравнивающий инструмент (5-мм болт), зафиксируйте нейтральное положение и затяните все крепежи с моментом 9.8–11.8 Нм.

Таблица: Информация для подбора деталей

Если вы решили ремонтировать узел самостоятельно, вот основные параметры:

Параметр	Значение / Артикул
Применяемость	Kia Sportage (SL), Sedona (VQ) 04.2009 – 09.2011
Оригинальный артикул кронштейна	42700 3B900FFF
Момент затяжки болтов кронштейна	86–104 дюйм-фунтов (9.8–11.8 Нм)
Момент затяжки гайки рычага	13.0–18 ft-lbs (17.7–24.5 Нм)

Советы и предостережения (из бюллетеня)

Внимание: Не ослабляйте гайку крепления троса переключения передач (J), если не хотите сбить регулировку.
Важно: При установке нового кронштейна обязательно используйте новые болты (старые утилизируются).
На моделях Sedona снятие воздушного короба не требуется, а на Sportage — снятие аккумулятора не требуется (но площадку снять нужно).

Заключение

Теперь вы точно знаете, где находится ингибитор АКПП на Kia Sportage — под площадкой АКБ на корпусе коробки. Если ваш автомобиль попадает в период выпуска 2009–2011 годов и беспокоит ошибка P0705, проблема часто решается установкой усиливающего кронштейна по описанной выше процедуре. При отсутствии навыков рекомендуем обратиться к профессионалам, предоставив им распечатанный TSB TRANS 044.
