Схемы блока предохранителей Toyota Avalon (XX10; 1995-1999)

В этой статье вы найдете информацию о предохранителях Toyota Avalon (XX10) (модели 1996, 1997, 1998 и 1999 годов), включая схемы блоков предохранителей, перечень предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

Toyota Avalon (XX10; 1995-1999)

: Блоки предохранителей Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-1.png (48.92 КБ) 99 просмотров

Проверка и замена предохранителей в Toyota Avalon

Если фары или другое электрооборудование не работают, проверьте предохранители. Если какой-либо из предохранителей перегорел, его необходимо заменить.

Выключите зажигание и неработающий компонент. Определите, какой предохранитель может быть причиной проблемы. На крышке блока предохранителей указано название цепи для каждого предохранителя. Извлеките предполагаемый неисправный предохранитель прямо на себя и проверьте его. Если предохранитель перегорел, вставьте новый предохранитель в держатель. Устанавливайте только предохранитель с силой тока, указанной на крышке блока предохранителей.

Внимание!

Никогда не используйте предохранитель с большей силой тока или любой другой предмет вместо предохранителя. Это может привести к значительным повреждениям и возможно возгоранию.

Сообщение

Блок предохранителей в салоне автомобиля Toyota Avalon (XX10; 1995-1999)

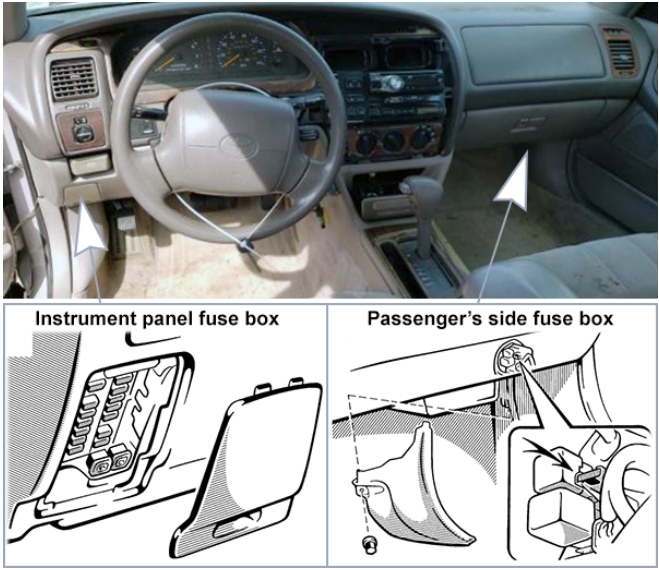

Блоки предохранителей в салоне находятся с пассажирской стороны, под бардачком, смотрите фото:

: Блоки предохранителей в салоне автомобиля Toyota Avalon (XX10; 1995-1999); Screenshot_1.jpg (237.13 КБ) 97 просмотров

: Схема предохранителей в салоне автомобиля Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-p1-1996-1997.png (35.97 КБ) 97 просмотров

№	Предохранитель	А	Назначение
23	SRS	5A	Система подушек безопасности (SRS)
24	IGN	5A	Приборная панель, система SRS, система распределенного впрыска топлива
25	SEAT HEATER	20A	Обогрев сидений
26	TURN	7.5A	Указатели поворотов, аварийная сигнализация
27	ECU-IG	10A	Круиз-контроль, АБС, система блокировки селектора АКПП, антенна, центральный замок, электровентилятор охлаждения
28	WIPER	20A	Стеклоочистители и омыватель лобового стекла, очиститель фар
29	GAUGE	7.5A	Приборная панель, фонари заднего хода, подсветка салона, система зарядки, АКПП, круиз-контроль, центральный замок, индикаторы техобслуживания, система автоматического света, дневные ходовые огни
30	TAIL	15A	Габаритные огни, подсветка номера, задние фонари, передние боковые габариты
31	STOP	15A	Стоп-сигналы, круиз-контроль, дополнительный стоп-сигнал, АБС, система блокировки селектора АКПП, система впрыска топлива
32	PANEL	5A	Приборная панель, аудиосистема, прикуриватель, подсветка бардачка, часы, АКПП, система управления климат-контролем, индикаторы техобслуживания, указатели поворотов, очиститель фар, обогрев сидений
33	DEF I/UP	5A	Нет цепи
34	CIG/RADIO	15A	Прикуриватель, подсветка салона, часы, система SRS, система блокировки селектора АКПП, антенна, АКПП, климат-контроль, система зажигания, противоугонная система, регулировка зеркал, аудиосистема, индикаторы техобслуживания
35	HEATER	10A	Климат-контроль, обогрев заднего стекла, система запуска
36	STARTER	5A	Система запуска
41	DOOR	30A	Центральный замок, электропривод сидений
42	RR DEF	40A	Обогрев заднего стекла
43	POWER	30A	Электроподъемники окон, электропривод люка

: Схема предохранителей в салоне автомобиля Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-p2-1996-1997.png (5.55 КБ) 97 просмотров

№	Предохранитель	Назначение
37	AC	Система управления кондиционером

Сообщение

Блоки предохранителей под капотом автомобиля Toyota Avalon (XX10; 1995-1999)

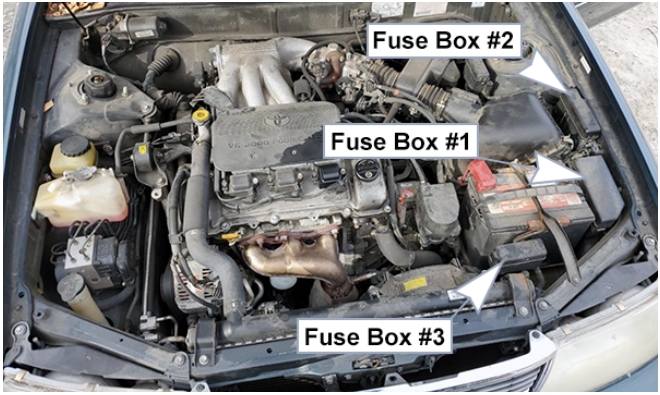

: Блоки предохранителей под капотом автомобиля Toyota Avalon (XX10; 1995-1999); Screenshot_4.jpg (231.77 КБ) 96 просмотров

Схемы блоков предохранителей

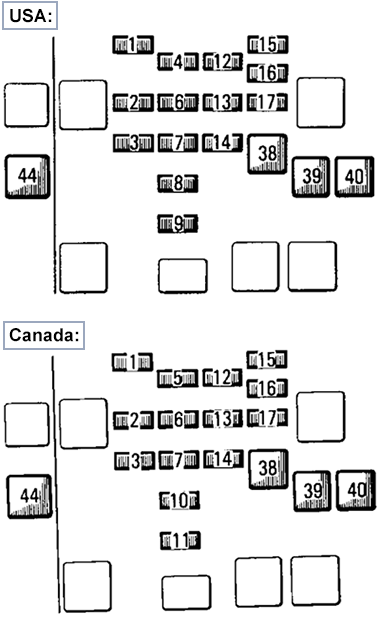

: Схема Блока 1 предохранителей под капотом автомобиля Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-en1-1996-1997.png (78.39 КБ) 96 просмотров

№	Предохранитель	А	Назначение
1	SPARE	7.5A	Запасной предохранитель
2	EFI	15A	Система впрыска топлива, климат-контроль, система электронного повышения холостого хода, АКПП
3	HORN	10A	Звуковой сигнал (клаксон)
4	OBD. TRAC	7.5A	Система бортовой диагностики (OBD)
5	OBD	7.5A	Система бортовой диагностики (OBD)
6	HAZ	10A	Указатели поворотов, аварийная сигнализация
7	DOME	7.5A	Освещение салона, персональный свет, подсветка зеркала, подсветка дверей, подсветка замка зажигания, подсветка багажника, центральный замок, сигнализация, автоматическое освещение, дневные ходовые огни, индикаторы техобслуживания, часы
8	HEAD (LH)	15A	Левая фара
9	HEAD (RH)	15A	Правая фара
10	HEAD HI (LH)	15A	Левая фара (дальний свет)
11	HEAD HI (RH)	15A	Правая фара (дальний свет)
12	ALT-S	5A	Система зарядки (генератор)
13	AM2	30A	Приборная панель, подушки безопасности (SRS), система впрыска топлива, система запуска
14	ECU-B	5A	Круиз-контроль, климат-контроль
15	SPARE	15A	Запасной предохранитель
16	SPARE	30A	Запасной предохранитель
17	TEL	15A	Нет цепи
38	MAIN	40A	Предохранители “HEAD (LH)”, “HEAD HI (LH)”, “HEAD (RH)” и “HEAD HI (RH)”
39	RDI	30A	Электровентилятор охлаждения
40	CDS	30A	Электровентилятор охлаждения
44	ALT	120A	Система зарядки (генератор)

: Схема Блока 2 предохранителей под капотом автомобиля Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-en2-1996-1997.png (19.47 КБ) 96 просмотров

№	Предохранитель	А	Назначение
18	HEAD LO (LH)	10A	Левая фара (ближний свет)
19	HEAD LO (RH)	10A	Правая фара (ближний свет)
20	RAD NO.1	15A	Аудиосистема
21	FOG	15A	Нет цепи
45	AM1	80A	Предохранители: "RR DEF", "DOOR", "POWER", "TAIL", "PANEL", "DEF I/UP", "SEAT HEATER", "SRS", "STOP"
46	ABS	60A	Антиблокировочная система (ABS)
47	IG SW	40A	Предохранители: "CIG/RADIO" и "GAUGE"
48	HTR	50A	Предохранитель: "A.C." (Кондиционер)

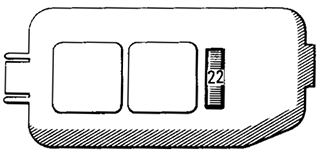

: Схема Блока 3 предохранителей под капотом автомобиля Toyota Avalon (XX10; 1995-1999); Fuses-diagram-Toyota-Avalon-XX10-1995-1999-en3-1996-1997.png (25.24 КБ) 96 просмотров

Предохранитель	А	Назначение
DRL	5A	Система дневных ходовых огней
