Ошибка P1406: технический анализ, диагностика и устранение неисправности

Сообщение

Что означает код P1406

Код P1406 в системе самодиагностики OBD-II указывает на неисправность в цепи или механической части системы рециркуляции отработавших газов. Конкретная формулировка, выводимая большинством сканеров, звучит как "Exhaust Gas Recirculation (EGR) System – Pintle Position Error", что переводится как "Ошибка положения иглы (штока) клапана системы EGR". Электронный блок управления фиксирует, что фактическое перемещение запорного элемента не совпадает с электрической командой, отправленной на исполнительный механизм.

Данный код характерен для автомобилей марок General Motors, Ford, Mazda, а также некоторых азиатских производителей. На практике он часто пересекается с лексикой диагностов, описывающих проблемы с залипанием штока, износом датчика обратной связи или пропаданием напряжения питания.

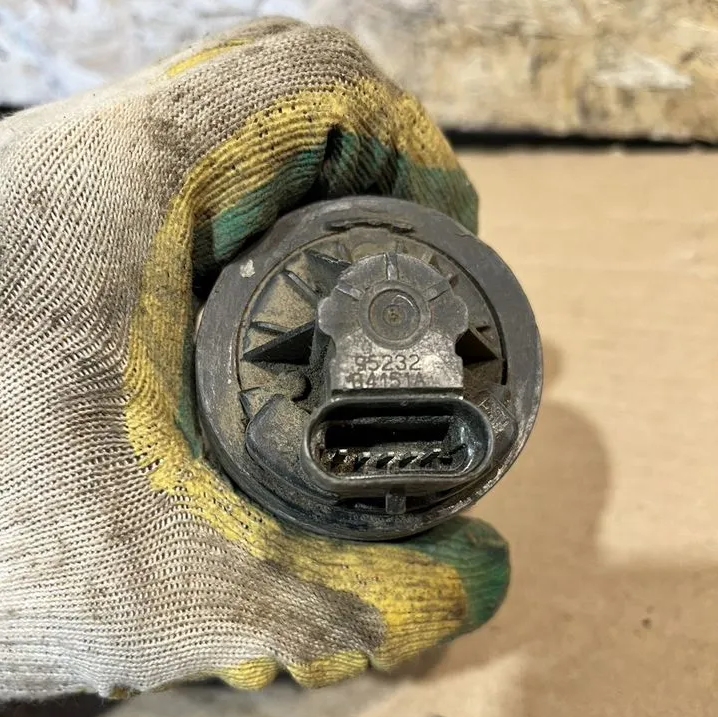

: Ошибка P1406; DTC_P1406.jpg (383.19 КБ) 44 просмотра

Причина возникновения ошибки

Ошибка двигателя автомобиля p1406 имеет мультифакторную природу. Первопричина всегда кроется в нарушении согласованности между тремя звеньями: командами контроллера, исполнительным электроприводом и сигналом датчика положения.

Принцип работы контура обратной связи

Чтобы понять, почему фиксируется p1406 ошибка, необходимо представлять циклограмму работы EGR. Блок управления подает широтно-модулированный сигнал (PWM) или ступенчатое напряжение на обмотку соленоида либо шагового двигателя. Клапан поднимает иглу, открывая проход отработавшим газам. Интегрированный потенциометр либо датчик Холла отправляет сигнал обратной связи. Если через заданный временной интервал (обычно 200–500 мс) реальное положение не соответствует ожидаемому, ЭБУ инкрементирует счетчик пропусков зажигания по данному тесту. При превышении лимита активируется MIL и прописывается код.

Список типичных дефектов

На основе многолетней статистики ремонтных цехов, к возникновению P1406 приводят следующие неполадки:

1. Углеродистые отложения на штоке и седле

Агрессивная среда картерных газов и сажи создает твердые лаковые отложения на направляющей втулке. Шток теряет подвижность. При подаче слабого управляющего сигнала (малое открытие) усилия электромагнита не хватает, чтобы сорвать иглу с места.

2. Износ или обрыв обмотки соленоида

Электрическая часть чаще всего страдает на автомобилях с компоновкой двигателя, где клапан EGR расположен в непосредственной близости от выпускного коллектора. Тепловой удар разрушает изоляцию медного провода катушки, в результате чего сопротивление обмотки уходит в бесконечность или возникает межвитковое замыкание.

3. Неисправность датчика положения (Pintle Position Sensor)

Классическая проблема, провоцирующая p1406 ошибка. Угольные дорожки потенциометра истираются, и в определенном диапазоне хода сигнал пропадает полностью. Блок управления фиксирует это состояние как обрыв сигнала или нелогичный ноль.

4. Нарушение электрических соединений

Сюда относится коррозия клеммной колодки, попадание масла внутрь разъема (эффект капиллярного подсоса), а также повреждение проводов в гофре. На многих авто семейства GM (Chevrolet, Buick) проблема возникает из-за негерметичного уплотнителя самого датчика, что приводит к замыканию цепей внутри пятиконтактного разъема.

5. Сбои в подаче опорного напряжения 5 В

Если ошибка сопровождается кодами по другим датчикам (MAP, TPS, датчик давления в топливной рампе), диагностику нужно начинать не с клапана, а с проверки блока питания внутри ЭБУ или замыкания в жгуте.

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Решение о мобильности транспортного средства принимается после анализа физического состояния клапана.

Анализ аварийного режима работы

При детектировании отказа, блок управления выводит электромагнитный клапан EGR из работы. Подача газов прекращается. В бензиновых двигателях это ведет к незначительному обеднению смеси в диапазоне частичных нагрузок и, как следствие, к росту температуры в камере сгорания. Риск возникновения детонации нарастает, однако современные ЭБУ компенсируют это поздним зажиганием. Движение возможно, но сопровождается возросшей жесткостью работы и снижением топливной экономичности.

Механическая блокировка в открытом положении

Существует сценарий, когда ошибка двигателя автомобиля p1406 записывается из-за того, что пробитая прокладка или отложения удерживают клапан частично открытым. Это единственный опасный случай. Во впускной коллектор на холостых оборотах постоянно поступает кислородно-обедненная смесь газов, что дестабилизирует холостой ход, вплоть до остановки мотора при торможении.

Как исправить ошибку: подробные рекомендации по ремонту

Исправление требует строго следовать алгоритму, так как бездумная замена клапана без проверки проводки и прошивки в 60% случаев приводит к возврату транспортного средства с диагностической картой.

Подготовительные операции и оборудование

Для квалифицированного ремонта потребуется следующий инструментарий:

Мультиметр с функцией измерения частоты (скважности) сигнала;

Двухканальный осциллограф (желательно, но при отсутствии можно обойтись адаптером и программой);

Сканер с функцией двунаправленного управления актуаторами;

Набор очистителей для дроссельных заслонок (без хлора);

Вакуумный насос (для проверки клапанов с пневматическим управлением).

Диагностический протокол действий

Шаг 1: Считывание стоп-кадра данных

Подключите сканер. Запишите условия, при которых была зафиксирована ошибка P1406:

Температура охлаждающей жидкости (обычно проблема проявляется на непрогретом моторе из-за вязкости отложений);

Число оборотов и нагрузка;

Значение Desired vs Actual EGR Position.

Шаг 2: Визуальный и контактный контроль

Отключите разъем. Осмотрите состояние пинов. Недопустимо наличие следов моторного масла, так как это ведет к диэлектрическому пробою. Проверьте плотность посадки жгута в замке фиксатора.

Шаг 3: Проверка электрических параметров

Параметры проверки для клапанов с 5-проводным подключением (распространенная схема GM, где встречается p1406 ошибка):

Цепь	Номинальное значение
Опорное напряжение датчика	5.0 В (±0.1)
Сигнальная земля датчика	Менее 0.05 В относительно кузова
Сопротивление обмотки соленоида	От 7 до 12 Ом (зависит от модели)
Сопротивление изоляции на корпус	Не менее 10 МОм

Если сопротивление обмотки ниже 3 Ом – диагностируется межвитковое замыкание, драйвер ЭБУ уходит в защиту, и ошибка появляется сразу после стирания.

Процесс механической очистки

Очистка проводится исключительно на демонтированном агрегате.

Снимите клапан, предварительно обработав крепеж проникающей смазкой (опасность сломать шпильки).

Извлеките прокладку, так как аэрозольные растворители разъедают материал уплотнителя.

Поместите клапан в ванночку с очистителем штоком вниз. Выдержите технологическую паузу до размягчения кокса.

Очистите седло в коллекторе, избегая падения твердых частиц в цилиндры.

Категорически запрещается использовать металлические щетки для чистки штока: микрориски на хромированной поверхности иглы приведут к ускоренному накоплению нагара и возврату ошибки.

Принудительная активация и тест движения

Используя дилерское ПО, запустите команду управления EGR-клапаном при работающем двигателе на холостом ходу. В момент принудительного открытия на 30–40% падение оборотов должно составлять 50–80 об/мин с последующей стабилизацией. Если двигатель глохнет сразу – дозировка газов избыточна, что говорит о неправильной калибровке или неоригинальном узле.

Примеры из ремонтной практики и отзывы

Случай 1: Шевроле Лачетти (европейская версия)

Автомобиль поступил с мигающим чеком. Сканирование показало p1406 ошибка.

Сервисная проверка выявила, что Actual Position "залипает" на 6% и не меняется.

При разборе клапана обнаружено: игла была клинена, но не нагаром, а отложениями масла, попавшего через систему вентиляции картера.

Рекомендация мастеру: ограничиться одной промывкой EGR недостаточно. Была заменена крышка клапанов с маслоотделителем, после чего клапан был откалиброван заново.

Случай 2: Форд Фокус 2.0 Duratec

Причина обращения – "ошибка двигателя автомобиля p1406" и нестабильный пуск.

Параметры сканирования показали, что 5-вольтовое опорное напряжение проседает до 3.8 В при подключении разъема EGR.

Прозвонка цепей показала замыкание сигнальной линии на "массу" внутри датчика.

Отзыв приемщика: "Замена клапана проблему с питанием решила, так как встроенный стабилизатор датчика вышел из строя и тянул всю шину вниз. Отдельно ремонту не подлежит".

Случай 3: Мазда 6 с дизельным двигателем

Код появлялся при длительном движении по трассе.

Осциллограмма выявила периодическое пропадание ШИМ-сигнала управления.

Дефект найден в разрыве токопроводящей дорожки в процессоре блока ЭБУ (типичный "холодный" обрыв).

Решение было реализовано путем восстановления процессорного модуля в специализированной лаборатории, а не заменой клапана.

Контроль качества выполненного ремонта

Критерием успешного удаления неисправности служит не просто отсутствие кода в памяти, а чистое прохождение монитора готовности EGR. После проведения ремонта механик обязан выполнить ездовой цикл с соблюдением следующих условий:

Прогрев двигателя до рабочей температуры (не ниже 85°C);

Равномерное движение на скорости 70–90 км/ч с переменной нагрузкой в течение 5–7 минут без касания педали тормоза;

Завершение цикла холостым ходом для проведения самоадаптации.

Если по окончании теста флаги готовности сбрасываются, а параметр Position Error не превышает порог в 3% – неисправность устранена корректно. Пренебрежение тонкой настройкой приводит к тому, что даже исправный механически клапан выдает разницу, заложенную неверным положением нуля до калибровки.
