Ошибка P1703: детальное руководство по диагностике и ремонту на Opel, Ford, Suzuki

Сообщение

Краткая суть ошибки P1703 для разных автомобилей

Opel (Astra, Corsa, Vectra, Zafira) — обрыв связи с блоком управления АКПП, ошибка контрольной суммы EEPROM или неверный сигнал датчика положения дроссельной заслонки в контуре управления трансмиссией.

Ford (Focus 2, Mondeo, Fiesta, Escape) — неисправность цепи датчика положения педали тормоза, влияющая на разблокировку селектора АКПП, либо сбой CAN-связи с TCM.

Suzuki (Grand Vitara 2.0, Swift, SX4) — выход сигнала датчика положения дросселя за допустимый диапазон, что блок управления АКПП интерпретирует как недопустимую нагрузку.

Отдельные модули управления с компонентом Nicos P1703 — внутренняя неисправность процессора или микросхемы энергонезависимой памяти, часто требующая пайки либо замены блока.

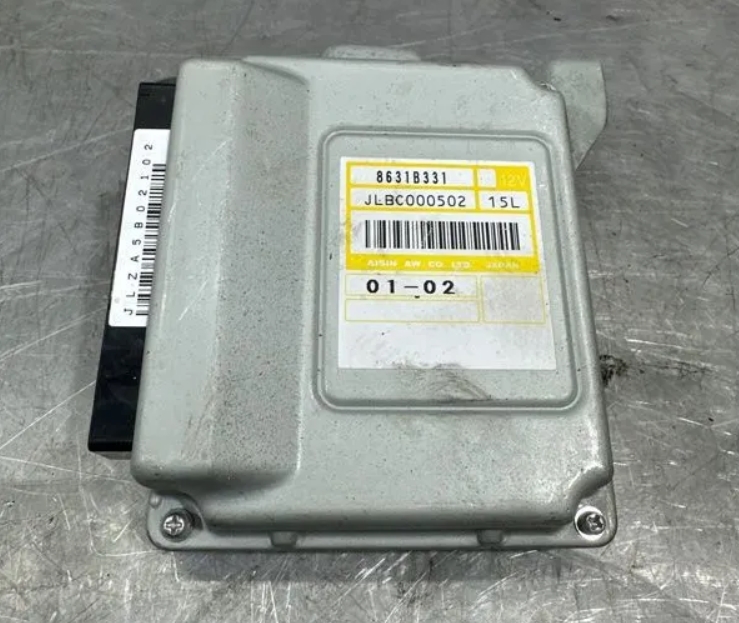

: Ошибка P1703; DTC_P1703.jpg (275.54 КБ) 113 просмотров

Причины возникновения ошибки P1703

Данный код всегда указывает на проблему во взаимодействии между блоком управления двигателем (ECM) и блоком управления коробкой передач (TCM) либо на сбой критически важного датчика. Причины варьируются от банального окисления контактов до выхода из строя полупроводниковых элементов.

Типовые общие причины для всех марок

Обрыв или короткое замыкание в жгуте проводов между ECM и TCM, особенно в витой паре CAN-шины.

Нестабильное или пониженное напряжение питания TCM — при просадке ниже 9 В во время пуска блок не инициализируется.

Повреждённая дорожка резистивного слоя датчика дроссельной заслонки или датчика положения педали тормоза — сигнал выдаёт недопустимые значения.

Внутренняя деградация транзистора P1703 в драйвере CAN-шины блока TCM или ECM, вызывающая пропадание пакетов данных.

Сбой контрольной суммы памяти EEPROM блока управления коробкой из-за выключения зажигания во время записи адаптаций.

Специфические причины по маркам

Opel — ошибка P1703

На машинах с роботом Easytronic p1703 ошибка opel формируется как «TCM Malfunction — EEPROM Error» или «Invalid Data from ECM». Причина — отказ микросхемы памяти либо разрушение пайки транзистора P1703, управляющего пробуждением блока.

На классических автоматах Aisin AW50-40LE код p1703 opel появляется при несовпадении сигналов дросселя и массового расхода воздуха — ECM передаёт TCM некорректную информацию о нагрузке.

Попадание масла в разъём блока TCM через прохудившуюся прокладку жгута — приводит к окислению контактов и периодическому обрыву связи.

Ford — ошибка P1703

На Ford Focus 2 с автоматической коробкой 4F27E p1703 ошибка форд фокус 2 расшифровывается как «Brake Switch Out of Self-Test Range». Датчик педали тормоза не меняет состояние при запуске самодиагностики — блок не может разрешить запуск двигателя или вывод из паркинга.

При неисправности стоп-сигналов или разрыве провода к выключателю на педали тормоза p1703 форд ставится вместе с P0571.

На дизельных Mondeo p1703 ошибка форд может быть следствием сбоя CAN-связи между PCM и TCM из-за перетёртой изоляции проводов в районе коробки воздушного фильтра.

Suzuki Grand Vitara, Swift — ошибка P1703

На Grand Vitara с мотором 2.0 л и АКПП Aisin TB-50LS код p1703 suzuki grand vitara указывает на «Throttle Position Signal Malfunction». Блок управления АКПП не получает корректные данные о положении дросселя от ECM по шине CAN.

На Suzuki Swift p1703 suzuki swift формируется при нестабильном сигнале датчика дросселя: на холостом ходу напряжение скачет в диапазоне 0.4–0.9 В вместо стабильных 0.6–0.7 В.

Окисление разъёмов блока ECM после мойки двигателя — одна из частых причин на Vitara и SX4.

Подкоды P1703 04 и P1703 08

Расширенный код p1703 04 обычно означает обрыв или замыкание на массу в цепи датчика (чаще дросселя).

Подкод p1703 08 указывает на неисправность питания блока TCM или отсутствие связи с ним при включённом зажигании.

Можно ли продолжать движение на автомобиле с ошибкой P1703

Решение зависит от того, как ведёт себя трансмиссия при активации кода.

Если ошибка только в памяти, чек горит постоянно, но коробка переключается мягко и не уходит в аварийный режим — можно доехать до места ремонта. Постоянно контролируйте отсутствие запаха горелого масла и ударов.

На Opel с роботом Easytronic при p1703 ошибка opel часто загорается «F» на дисплее и включение передач блокируется. В этом случае попытки двигаться приводят к полному отказу актуаторов — вызывайте эвакуатор.

На Ford Focus 2 с неисправным датчиком педали тормоза двигатель может не запускаться вовсе (стартер не крутит), либо АКПП не выходит из «P». Если двигатель завёлся и передача включилась — можно аккуратно следовать в сервис.

Suzuki Grand Vitara при коде p1703 акпп сузуки гранд витара 2.0 обычно сохраняет возможность движения, но переключения становятся жёсткими, гидротрансформатор не блокируется, а обороты двигателя при разгоне избыточно растут. Допустим проезд 20–30 км без нагрузки.

Увеличится ли расход топлива при езде с ошибкой P1703

Нарушение обмена данными или некорректные сигналы нагрузки неизбежно сказываются на топливной экономичности.

На Opel при внутренней ошибке TCM блок управления двигателем не получает подтверждения о включённой передаче и переходит на резервную программу впрыска с обогащением смеси. Расход топлива возрастает на 15–25%.

На Ford Focus 2 при ошибке p1703 форд, связанной с датчиком тормоза, система может некорректно рассчитывать момент разблокировки гидротрансформатора, что добавляет 1.5–2.5 литра к сотне в городском режиме.

Suzuki Grand Vitara при потере сигнала дросселя использует фиксированные значения нагрузки и угла зажигания, что ведёт к перерасходу 2–3 литров на 100 км и заметной вялости автомобиля.

На Swift с кодом p1703 suzuki из-за неправильной интерпретации положения педали акселератора смесь часто переобогащается, особенно на переходных режимах.

Как исправить ошибку P1703: подробная инструкция по диагностике и ремонту

Последовательный поиск неисправности по нижеприведённой методике позволяет локализовать проблему в большинстве случаев без замены дорогостоящих блоков.

Предварительное считывание кодов и анализ данных

Подключите сканер, совместимый с протоколами автомобиля: OP-COM или Tech2 для Opel, Ford IDS или ELM327 с расширенным доступом для Ford, Suzuki SDT или Launch для Grand Vitara.

Запишите все активные и сохранённые коды. Особое внимание обратите на связки: P1703 + U0101 (потеря связи с TCM), P1703 + P2135 (датчик дросселя), P1703 + P0571 (выключатель стоп-сигналов).

Снимите показания в реальном времени: для Opel — «TPS Signal» на TCM, для Ford — «Brake Switch» и «Stop Lamp Switch», для Suzuki — «Absolute Throttle Position» и «Accelerator Pedal Position».

Визуальный и контактный осмотр

Проверьте предохранители цепей питания TCM и стоп-сигналов. На Opel это F23 (15А) в монтажном блоке под капотом, на Ford Focus 2 — F35 (10А) в салоне.

Осмотрите разъём блока TCM на коробке передач. Для Opel Easytronic блок расположен на верхней крышке робота — при попадании воды разъём окисляется. Промойте контакты изопропиловым спиртом, просушите.

На Ford Focus 2 проверьте концевик педали тормоза: нажатие и отпускание педали должно сопровождаться отчётливым щелчком. При отсутствии щелчка или люфте датчик подлежит замене.

На Suzuki Grand Vitara осмотрите разъём датчика дросселя и жгут проводов рядом с впускным коллектором — там часто перетирается изоляция.

Электрические измерения по компонентам

Автомобиль и узел	Проверяемый параметр	Нормативное значение
Opel Easytronic (блок TCM)	Напряжение питания на пинах 2 и 3 относительно массы при включённом зажигании	12.0–12.5 В
Opel Easytronic (CAN-шина)	Сопротивление между CAN-High и CAN-Low на отключённом разъёме TCM	55–65 Ом
Ford Focus 2 (выключатель тормоза)	Напряжение на сигнальном проводе при отпущенной и нажатой педали	0 В (отпущена) / 12 В (нажата)
Ford Focus 2 (стоп-сигналы)	Сопротивление цепи между предохранителем и массой при нажатой педали	Менее 1 Ом
Suzuki Grand Vitara 2.0 (датчик дросселя)	Напряжение на сигнальном выводе при полностью закрытой заслонке	0.60–0.75 В
Suzuki Grand Vitara 2.0 (датчик дросселя)	Напряжение на сигнальном выводе при полностью открытой заслонке	4.25–4.65 В
Все марки (CAN-терминаторы)	Сопротивление между CAN-H и CAN-L при выключенном зажигании	60 ± 5 Ом

Детальная проверка блока TCM на Opel с транзистором P1703

Если напряжение питания и CAN-линия в норме, а блок TCM не отвечает, снимите его и вскройте корпус. Осмотрите плату под лупой. Часто обнаруживается выгорание или трещина пайки на ножках транзистора p1703, отвечающего за подачу питания на процессор после пробуждения блока.

Проверьте этот транзистор мультиметром в режиме диодной прозвонки. При обнаружении обрыва или короткого замыкания транзистор выпаивается и заменяется на аналог — например, Nicos P1703, который часто используется в промышленных контроллерах и подходит по параметрам. Монтаж осуществляется с флюсом и последующей защитной маской.

После замены транзистора или пропайки подозрительных контактов соберите блок, нанесите герметик по периметру крышки во избежание повторного попадания влаги.

Примеры из практики и отзывы по ремонту

Opel Astra H, 2008 г., робот Easytronic. Периодически загорался «F», сканер фиксировал p1703 ошибка opel. Напряжение на TCM проседало до 7 В при включении зажигания. После снятия блока визуально обнаружен отгоревший контакт транзистора p1703. Пропайка контактной площадки и замена транзистора на аналог Nicos P1703 восстановили работу. Клиент эксплуатирует авто более года без рецидивов.

Ford Focus 2, 2007 г., АКПП 4F27E. Код p1703 ошибка форд фокус 2 появлялся вместе с невозможностью запустить двигатель. Выключатель педали тормоза выдавал 12 В всегда, не разрывая цепь. Замена концевого выключателя решила проблему полностью.

Suzuki Grand Vitara, 2009 г., 2.0 л, АКПП. Ошибка p1703 акпп сузуки гранд витара 2.0 периодически загоралась, переключения были с толчками. Напряжение датчика дросселя на холодную плавало от 0.45 до 0.82 В. Чистка дроссельной заслонки и её адаптация через Suzuki SDT восстановили стабильные 0.63 В и удалили ошибку.

Suzuki Swift, 2011 г. Код p1703 suzuki swift выскочил после мойки подкапотного пространства. В разъёме ECM в ножке датчика дросселя обнаружена вода. Просушка и обработка спреем Kontakt 60 устранили неисправность.

Opel Corsa D, Easytronic. Ошибка p1703 opel с подкодом p1703 08 (нет связи с TCM). Причина — перебитый провод CAN-Low в гофре между кузовом и коробкой. После сращивания и изоляции клеевой термоусадкой связь восстановилась, TCM ответил на запросы сканера.

Сброс ошибки и выполнение адаптаций

На Opel после ремонта TCM или замены транзистора выполните стирание кодов и принудительную адаптацию сцепления и актуаторов через OP-COM (раздел «Easytronic» — «Service Functions»). Без этого коробка может не переключать передачи, несмотря на восстановленную связь.

На Ford удалите коды и проверьте, что после запуска статус параметра «Brake Switch» изменяется синхронно с нажатием педали. При необходимости проведите повторное обучение положений педали тормоза.

На Suzuki после чистки дросселя или замены датчика обязательно проведите «Idle Learn Procedure»: прогрев до 80°C, 5 минут холостого хода без потребителей, затем 2 минуты с включённым кондиционером. После этого сбросьте коды и сделайте тестовую поездку.

Если ошибка P1703 возвращается после ремонта

На Opel при повторном появлении кода проверьте качество пайки транзистора P1703 — некачественный прогрев площадки приводит к отвалу через 2–3 недели. Также возможна деградация процессора блока TCM, требующая замены модуля в сборе.

На Ford рецидив p1703 форд после замены выключателя стоп-сигналов часто вызван неправильной регулировкой его положения. Выключатель должен быть вкручен до упора, а затем вытянут шток до касания педали.

На Suzuki возврат p1703 04 после адаптации дросселя свидетельствует о скрытом износе потенциометра. Необходимо заменить дроссельный узел или его датчик, если он выполнен отдельно.

Диагностика ошибки P1703 требует методичного подхода с анализом не только электрических параметров, но и механики датчиков. Практика показывает, что более половины случаев решаются чисткой контактов, заменой концевого выключателя либо восстановлением пайки транзистора в блоке управления. Сканирование стоп-кадра и контроль живых данных позволяют точно определить первопричину без замены исправных узлов.
