Ошибка P1505: Неисправность цепи клапана управления холостым ходом или вентиляции топливного бака

Сообщение

Код P1505 является ярким представителем кодов, специфичных для азиатских производителей. Если на европейских и американских платформах он встречается эпизодически, то на корейских автомобилях Kia и Hyundai этот индекс — один из самых часто запрашиваемых. Ошибка двигателя автомобиля p1505 указывает на проблемы в системе управления подачей воздуха на холостом ходу либо на отказ клапана системы улавливания паров топлива (EVAP). Путаница в трактовке требует от мастера четкого понимания поколения двигателя и типа установленного блока управления.

На моторах Kia и Hyundai с механическим дросселем и отдельным клапаном холостого хода (IAC) код P1505 почти всегда означает обрыв или замыкание в цепи шагового двигателя регулятора холостого хода. На более современных двигателях с электронной дроссельной заслонкой (ETCS) этот код может указывать на неисправность соленоида продувки адсорбера или датчика давления паров топлива. Разберем все варианты, чтобы специалист мог безошибочно идентифицировать неисправный узел.

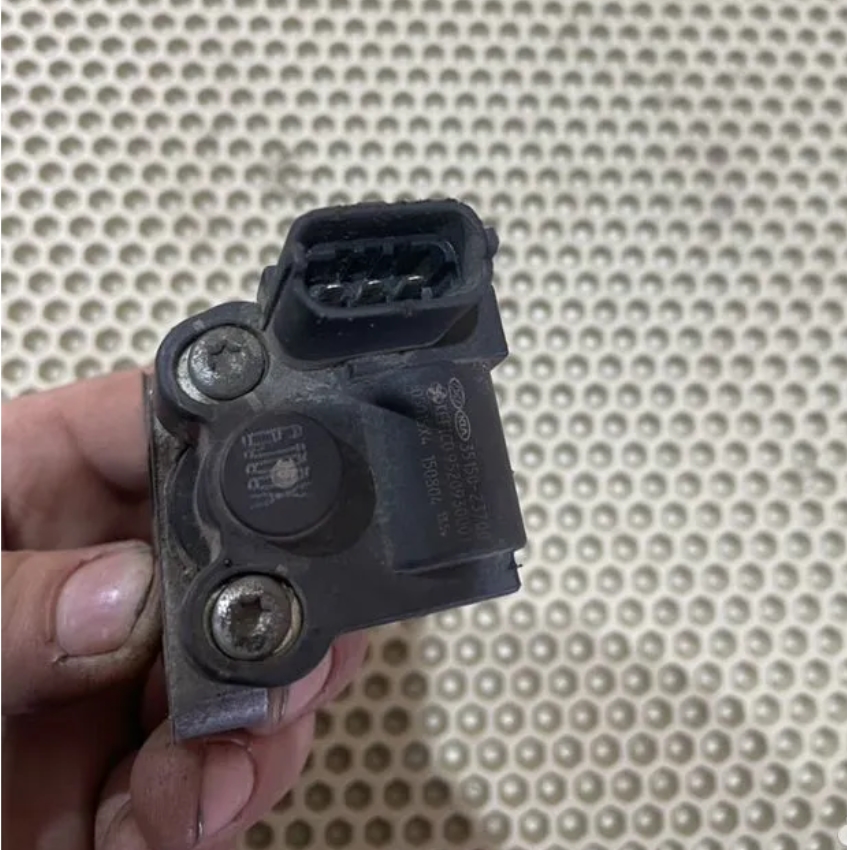

: Ошибка P1505; DTC_P1505.jpg (357.7 КБ) 32 просмотра

Техническая расшифровка кода P1505 на Kia и Hyundai

Корейские производители используют этот код в двух основных контекстах.

P1505 на автомобилях с механическим дросселем (IAC)

На старых моделях Kia Rio, Spectra, Ceed первого поколения, Hyundai Accent, Elantra, Getz с двигателями серии Alpha (G4EC, G4ED), Beta (G4GC) и некоторых других, оснащенных отдельным клапаном холостого хода (Idle Air Control Valve), ошибка расшифровывается как:

P1505 — Idle Air Control (IAC) Valve Circuit Malfunction (Неисправность цепи клапана управления холостым ходом).

Либо более конкретно:

P1505 — IAC Valve Coil 1 Open or Short (Обрыв или замыкание в катушке 1 клапана IAC).

Шаговый двигатель регулятора холостого хода имеет две обмотки (катушки). Блок управления двигателем попеременно подает на них импульсы, перемещая шток клапана и регулируя количество воздуха в обход дроссельной заслонки. При обрыве или коротком замыкании в любой из обмоток фиксируется P1505.

P1505 на автомобилях с электронным дросселем (ETCS)

На более новых моторах (Gamma G4FA/G4FC, Nu G4NA, Theta II G4KD), где холостой ход регулируется самой заслонкой, а отдельного клапана IAC нет, p1505 ошибка hyundai трактуется иначе:

P1505 — EVAP Canister Purge Control Solenoid Valve Circuit Malfunction (Неисправность цепи электромагнитного клапана продувки адсорбера).

Либо:

P1505 — Fuel Tank Pressure Sensor Circuit Malfunction.

В этом контексте ошибка относится к системе улавливания паров топлива, и ее появление не влияет на холостой ход, а только на экологичность.

P1505 на BMW

На BMW с двигателями M52, M54 (E39, E46) код P1505 имеет другую природу:

P1505 — Idle Speed Control Valve Closing Solenoid Control Circuit Electrical (Электрическая неисправность цепи закрытия клапана холостого хода).

Причины возникновения ошибки P1505

Рассмотрим причины для двух основных сценариев на корейских автомобилях.

Сценарий 1: Клапан холостого хода IAC (Kia, Hyundai с механическим дросселем)

Обрыв обмотки шагового двигателя IAC. Сопротивление каждой из двух обмоток составляет 10-30 Ом. При перегорании обмотки сопротивление уходит в бесконечность.

Загрязнение и заклинивание штока клапана. Масляный нагар из системы вентиляции картера оседает на штоке и направляющей, клапан теряет подвижность. Шаговый двигатель пытается переместить шток, но не может — ток в обмотке растет, блок фиксирует ошибку.

Повреждение проводки или разъема клапана IAC. Провода у основания разъема переламываются из-за вибраций.

Неисправность драйвера шагового двигателя в ЭБУ. Выход из строя одного из транзисторных ключей.

Сценарий 2: Клапан продувки адсорбера EVAP (Kia, Hyundai с ETCS)

Обрыв обмотки соленоида клапана продувки. Сопротивление 20-40 Ом, при обрыве — бесконечность.

Повреждение проводки клапана. Провода перетираются в жгуте вдоль впускного коллектора.

Загрязнение клапана угольной пылью из адсорбера. Клапан залипает в открытом или закрытом положении.

Можно ли продолжать движение с ошибкой P1505?

Безопасность зависит от того, какой узел затронут.

При отказе клапана IAC

Двигатель может не держать холостой ход — обороты плавают, машина глохнет при остановке. Это опасно в городском потоке. Для удержания двигателя на холостых приходится постоянно подгазовывать. При полном отказе клапана в закрытом положении двигатель не заведется без нажатия на педаль газа. Эвакуация рекомендуется, если автомобиль глохнет на каждом светофоре.

При отказе клапана продувки адсорбера

Двигатель работает нормально, холостой ход не страдает. Единственное неудобство — горящий "Check Engine". Движение возможно без ограничений. Эвакуация не требуется.

Влияние ошибки P1505 на расход топлива

Влияние на расход различно для двух сценариев.

Расход при отказе IAC

Нестабильный холостой ход и необходимость подгазовывать увеличивают расход топлива в городе на 5-10%. Кроме того, при заклинивании клапана в приоткрытом положении обороты холостого хода могут быть завышены (1200-1500 об/мин), что также ведет к перерасходу.

Расход при отказе EVAP

Влияние на расход минимально (менее 1%), так как система EVAP лишь возвращает испарившееся топливо из бака, но не участвует в формировании рабочей смеси напрямую.

Как исправить ошибку P1505: пошаговые руководства

Приводим два мануала для двух наиболее частых сценариев на корейских автомобилях.

Мануал 1: Диагностика клапана IAC (Kia Spectra, Rio, Hyundai Accent, Elantra)

Расположение

Клапан холостого хода установлен на корпусе дроссельной заслонки. Имеет разъем с 3 или 4 контактами (зависит от модели). Крепится двумя винтами.

Типовые параметры клапана IAC (шаговый двигатель)

Параметр	Нормативное значение
Сопротивление обмотки 1 (между пинами 1-2)	10-30 Ом
Сопротивление обмотки 2 (между пинами 3-4)	10-30 Ом
Сопротивление между обмотками	Бесконечность (нет связи)
Напряжение питания (зажигание вкл.)	+12 В на центральном пине

Пошаговая проверка

Шаг 1. Отключить разъем клапана IAC. Визуально осмотреть контакты разъема и клапана. Окислы зачистить.

Шаг 2. Мультиметр в режим 200 Ом. Измерить сопротивление обмоток клапана согласно распиновке для конкретной модели. Для 4-пинового разъема: пины 1-2 и пины 3-4 — по 10-30 Ом каждая пара. Бесконечность — обрыв обмотки, замена клапана.

Шаг 3. Демонтировать клапан с дроссельного узла. Осмотреть шток и седло. При наличии нагара и масляных отложений тщательно очистить клапан очистителем карбюратора. Не погружать электрическую часть в жидкость.

Шаг 4. Проверить проводку. На разъеме жгута при включенном зажигании должно быть напряжение питания на центральном пине (+12 В). Если питания нет — проверить предохранитель и целостность провода.

Шаг 5. Проверить управляющие сигналы. Осциллографом или мультиметром в режиме Duty Cycle проверить наличие импульсов на пинах управления при изменении оборотов двигателя. Отсутствие импульсов — обрыв провода до ЭБУ или неисправен драйвер.

Шаг 6. Установить клапан IAC на место с новой прокладкой. Стереть p1505 ошибка киа сканером. Запустить двигатель, проверить стабильность холостого хода.

Мануал 2: Диагностика клапана продувки адсорбера (Kia Ceed, Hyundai Solaris)

Расположение

Клапан продувки адсорбера (Purge Control Solenoid Valve) находится в моторном отсеке рядом с впускным коллектором или на самом адсорбере (угольном фильтре). Имеет двухконтактный разъем.

Пошаговая проверка

Шаг 1. Найти клапан. Отключить разъем. Измерить сопротивление обмотки клапана. Норма 20-40 Ом. Бесконечность или 0 Ом — замена клапана.

Шаг 2. Включить зажигание. На разъеме жгута измерить напряжение — на одном из контактов должно быть +12 В.

Шаг 3. Снять клапан, продуть ртом. В обесточенном состоянии клапан должен быть закрыт (воздух не проходит). При подаче 12 В на обмотку — открыт (воздух проходит свободно).

Шаг 4. При залипании клапана заменить его. Стереть p1505 ошибка hyundai сканером.

Пример из практики: Hyundai Accent 1.5 G4EC

Автомобиль поступил с жалобой на плавающие обороты холостого хода и периодическое глохание при остановке. Сканер показал ошибку P1505. Проверка сопротивления обмоток клапана IAC показала на первой паре пинов 15 Ом (норма), на второй паре — бесконечность. Одна из обмоток шагового двигателя оборвана. Клапан IAC заменен на новый. После установки и сброса ошибки обороты стабилизировались. Дополнительно проведена чистка дроссельной заслонки, так как она была загрязнена.

Пример из жизни: Kia Rio 1.4 G4EE

Машина приехала с кодом p1505 ошибка киа и нестабильным холостым ходом. Сопротивление обмоток IAC в норме (20 и 22 Ом). При снятии клапана обнаружено, что шток полностью заклинен смолистыми отложениями. Нагар не давал штоку перемещаться даже под усилием. Клапан очищен в ультразвуковой ванне со специальным средством для удаления нагара. После очистки шток свободно перемещался. Клапан установлен на место, ошибка сброшена. Для профилактики заменен маслоотделитель системы вентиляции картера, так как причиной нагара был избыток масла во впускном тракте.

Ошибка P1505 на корейских автомобилях — это в первую очередь индикатор проблем с регулятором холостого хода или, реже, с клапаном продувки адсорбера. На старых моторах с механическим дросселем следует начинать диагностику с замера сопротивления обмоток шагового двигателя IAC (10-30 Ом на каждую пару). Выход сопротивления за пределы допуска или бесконечность — однозначный признак необходимости замены клапана. Если сопротивление в норме, но ошибка активна, необходимо демонтировать клапан и проверить свободу хода штока. В 80% случаев на автомобилях старше 7-10 лет шток заклинен нагаром, и простая очистка восстанавливает работоспособность узла без его замены. На современных двигателях с электронной заслонкой этот код почти всегда переадресует к соленоиду продувки адсорбера, который проверяется аналогично — замером сопротивления обмотки и контролем проходимости. Системный подход с обязательной проверкой проводки и питания на разъеме позволяет избежать замены исправных узлов и быстро вернуть двигателю стабильную работу.
