Идентификация и значение кода неисправности

Код P1413 в протоколе бортовой диагностики OBD-II относится к группе неисправностей системы подачи вторичного воздуха. Базовая формулировка, заложенная в память электронного блока управления большинством производителей, звучит как "Secondary Air Injection System – Monitor Circuit Low" или "Secondary Air Injection Pump Relay – Circuit Low". В русскоязычной технической документации это трактуется как низкий уровень сигнала в контрольной цепи реле насоса системы вторичного воздуха либо низкое напряжение в цепи мониторинга самой системы.

Данный код характерен для автомобилей, конструкция которых предусматривает электрический насос подачи воздуха в выпускной коллектор для ускоренного прогрева каталитического нейтрализатора. Наиболее часто запросы по этой неисправности поступают от владельцев Subaru, Toyota, Lexus, а также некоторых моделей BMW и Audi с атмосферными и турбированными бензиновыми двигателями. В отличие от кодов P1410 и P1411, указывающих на проблемы с потоком или механическим заклиниванием, P1413 специфически связан именно с электрической частью контрольной цепи.

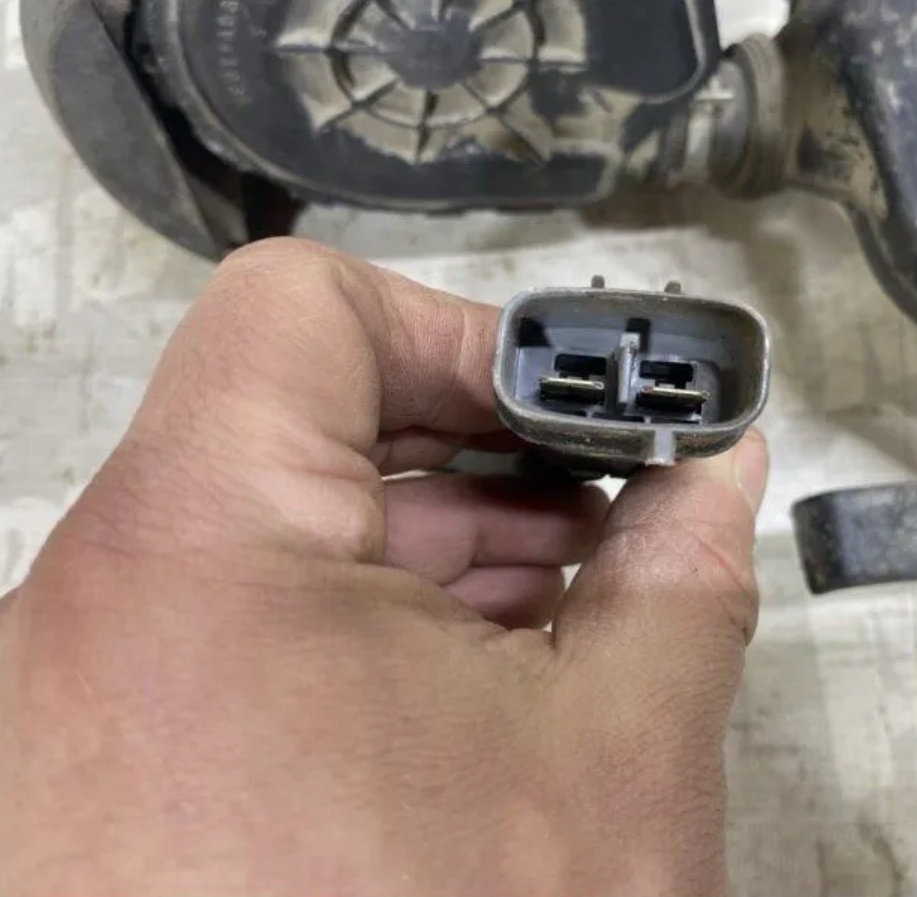

: Ошибка P1413; DTC_P1413.jpg (305.62 КБ) 13 просмотров

Причина возникновения ошибки

Ошибка двигателя автомобиля P1413 фиксируется модулем управления силовым агрегатом в тот момент, когда напряжение в диагностической цепи реле или монитора системы вторичного воздуха оказывается ниже порогового значения, прописанного в калибровках. Проверка выполняется как при включении зажигания до запуска двигателя, так и во время активной фазы работы насоса.

Физика работы контрольной цепи

Реле насоса вторичного воздуха управляется транзисторным ключом внутри PCM. Когда блок управления подает команду на включение, он одновременно мониторит напряжение на контрольном выводе. Если цепь реле имеет обрыв, короткое замыкание на массу или сопротивление обмотки реле значительно выше нормы, напряжение в контрольной точке не достигает ожидаемого уровня. Аналогичная ситуация возникает при неисправности самого монитора — специализированной цепи обратной связи, сообщающей ЭБУ о фактическом срабатывании исполнительного механизма.

Условия активации монитора строго регламентированы температурой охлаждающей жидкости и временем с момента запуска. При температуре от 5 до 45 градусов Цельсия в течение первых двух минут после холодного старта блок ожидает увидеть корректный отклик от диагностируемой цепи.

Перечень типичных дефектов, провоцирующих P1413

Статистика сервисных центров позволяет систематизировать первопричины следующим образом:

1. Обрыв или высокое сопротивление обмотки реле насоса вторичного воздуха

Электромагнитное реле, расположенное в монтажном блоке под капотом, подвержено термическому старению. Медный провод обмотки окисляется в местах пайки к выводам, сопротивление возрастает выше 120–150 Ом при норме 70–90 Ом. Ток через обмотку падает, и блок управления фиксирует низкий уровень сигнала в контрольной цепи.

2. Короткое замыкание управляющей или контрольной линии на массу

Провод, соединяющий PCM с реле или датчиком давления вторичного воздуха, перетирается о кузовной элемент и замыкается на землю. Напряжение в цепи монитора падает до нулевых значений.

3. Отказ силового транзисторного ключа в блоке управления

Выход из строя полевого транзистора, коммутирующего минусовой провод обмотки реле, приводит к тому, что реле не может включиться. Контрольная цепь при этом видит низкий потенциал и генерирует код.

4. Перегорание предохранителя силовой цепи насоса

Если насос вторичного воздуха заклинивает из-за попадания воды или износа подшипников, его пусковой ток многократно возрастает, что ведет к перегоранию силового предохранителя. Контрольная цепь реле может при этом оставаться исправной, но отсутствие ожидаемого изменения напряжения по монитору давления интерпретируется блоком как низкий уровень сигнала.

5. Деградация датчика давления вторичного воздуха

На автомобилях, где система оснащена отдельным сенсором давления в магистрали подачи воздуха, выход его сигнала за нижний предел также может маскироваться под код P1413.

6. Окисление контактов в колодке релейного блока

Влага, проникшая в подкапотный монтажный блок, вызывает коррозию клемм. Переходное сопротивление в месте контакта реле с колодкой искажает электрические параметры цепи до значений, соответствующих неисправности.

Можно ли продолжать движение или необходима эвакуация?

Решение об эксплуатации автомобиля с активной ошибкой P1413 принимается на основе анализа последствий отказа системы вторичного воздуха.

Влияние неисправности на работу двигателя

Система подачи вторичного воздуха не задействована в процессе движения. Ее функция ограничена коротким интервалом после холодного пуска. Как только двигатель прогревается до температуры выше 50–55 градусов Цельсия, блок управления прекращает любые попытки активации насоса до следующего полностью остывшего запуска. Таким образом, на прогретом моторе неисправность никак себя не проявляет.

Потенциальные риски

Единственный сценарий, при котором эксплуатация становится опасной, связан с заклиниванием насоса вторичного воздуха в сочетании с негерметичными комбинационными клапанами. В этом случае горячие отработавшие газы проникают обратно в пластиковый корпус насоса, что приводит к его оплавлению и риску возгорания. Однако сам код P1413 об этой ситуации не сигнализирует — для нее характерны коды P1410 или P0418.

Как исправить ошибку: подробные рекомендации по ремонту

Методика устранения базируется на четком алгоритме электрической диагностики. Замена насоса или реле без инструментальной проверки цепей в значительном проценте случаев не приводит к устранению проблемы.

Необходимый инструментарий и оборудование

Сканер с функцией активных тестов и поддержкой протоколов конкретного производителя;

Цифровой мультиметр с возможностью измерения сопротивления и напряжения;

Набор для проверки реле (тестовый провод с предохранителем и выключателем);

Электрическая схема системы вторичного воздуха для диагностируемой модели;

Очиститель электрических контактов.

Пошаговый диагностический протокол

Шаг 1: Считывание всех сохраненных кодов

Подключить сканер, записать все активные и отложенные коды. Если помимо P1413 присутствуют коды P0410, P0418, P1410, P1411 или P2440, это указывает на комплексную проблему, требующую начала диагностики с механической части системы. Изолированный P1413 сужает поиск до электрики реле и его контрольной цепи.

Шаг 2: Визуальный осмотр монтажного блока

Открыть крышку блока предохранителей и реле в подкапотном пространстве. Найти реле вторичного воздуха по маркировке на крышке или по схеме. Извлечь реле из гнезда. Осмотреть контакты реле и ответную колодку. Наличие белого, зеленого или желтого налета — признак коррозии. Темные следы подгорания на силовых контактах говорят о перегрузке по току.

Шаг 3: Проверка реле

Мультиметром измерить сопротивление обмотки между управляющими выводами реле. Для большинства автомобилей Subaru и Toyota норма составляет 70–90 Ом. Отклонение более чем на 20 процентов от нормы — показание к замене.
Подать напряжение 12 вольт на обмотку. Должен прослушиваться четкий одиночный щелчок, а сопротивление между силовыми контактами должно упасть до нуля. Если реле дребезжит или не замыкается, оно неисправно.

Шаг 4: Проверка управляющей цепи со стороны PCM

При включенном зажигании измерить напряжение на гнезде управляющего контакта реле в колодке. Один из контактов обмотки должен иметь постоянное питание 12 вольт от главного реле или замка зажигания. Второй контакт соединяется с блоком управления. PCM коммутирует массу. При включении зажигания до запуска насоса на этом контакте должен быть высокий потенциал (близкий к напряжению бортовой сети). Если напряжение близко к нулю, возможен обрыв провода до ЭБУ или неисправность самого блока.

Шаг 5: Активный тест через сканер

Подключить заведомо исправное реле (или тестовую лампу малой мощности) к разъему. Запустить через сканер принудительную активацию насоса вторичного воздуха. Тестовая лампа должна загореться. Если лампа не загорается, а проводка и питание проверены, неисправен драйвер в PCM.

Шаг 6: Проверка силовой цепи насоса

При принудительно включенном реле проверить наличие напряжения 12 вольт на разъеме насоса. Отсутствие напряжения при исправном реле говорит о перегорании силового предохранителя или обрыве силового провода. Перегорание предохранителя — косвенный признак заклинивания насоса.

Методы ремонта

Замена реле вторичного воздуха

Операция не требует специальной подготовки. Реле извлекается из гнезда, на его место устанавливается новое с идентичным номиналом по току и сопротивлению обмотки. Категорически не рекомендуется установка реле с отличающимися параметрами, так как это может привести к перегрузке транзисторного ключа в блоке управления.

Восстановление проводки

При обнаружении обрыва или замыкания в жгуте ремонт выполняется пайкой с термоусадкой. Место соединения должно быть герметично изолировано от влаги. Точки перетирания проводов на Subaru часто находятся в месте прохода жгута через перегородку моторного отсека.

Ремонт или замена блока управления

Если диагностирован выход из строя драйвера реле, PCM направляется в специализированную лабораторию для замены транзисторного ключа. После ремонта может потребоваться синхронизация иммобилайзера.

Замена насоса вторичного воздуха

Если помимо P1413 зафиксировано перегорание предохранителя, насос подлежит проверке на стенде. При подтвержденном заклинивании или коротком замыкании электромотора насос заменяют. Одновременно проверяют герметичность комбинационных клапанов, так как их неисправность является первопричиной выхода насоса из строя.

Программное отключение системы

Радикальное решение для возрастных автомобилей, владельцы которых не хотят инвестировать в восстановление системы вторичного воздуха. В прошивку ЭБУ вносятся изменения, отключающие диагностические мониторы кодов P0410, P0418, P1410, P1411, P1413 и P2440. Физически насос и клапаны демонтируются, на отверстия в выпускных каналах устанавливаются заглушки.

Примеры из ремонтной практики и отзывы

Кейс 1: Subaru Forester 2.5

Владелец обратился с горящим чеком. Сканер показал ошибку двигателя автомобиля P1413.

Визуальный осмотр монтажного блока выявил следы электролитической коррозии на контактах реле вторичного воздуха. Один из пинов колодки был покрыт зеленым налетом.

Реле проверено — обмотка в норме, замыкание силовых контактов четкое. Однако в колодке переходное сопротивление достигало 80 Ом.

Контакты зачищены надфилем, обработаны очистителем и смазаны диэлектрической смазкой. Код удален, контрольная цепь восстановлена.

Отзыв электрика: "Клиент был готов к замене насоса, а проблема решилась чисткой контактов за двадцать минут. На Форестерах монтажный блок расположен неудачно, влага скапливается именно в этом углу".

Кейс 2: Toyota Land Cruiser Prado 120 4.0 V6

Жалоба на P1413 и запах гари из-под капота при холодном пуске.

Проверка предохранителя насоса показала, что он перегорел. Установка нового предохранителя привела к его мгновенному перегоранию при активации насоса.

Замер тока потребления насоса показал короткое замыкание внутри электромотора.

При демонтаже насоса обнаружено, что комбинационный клапан пропускал выхлопные газы. Корпус насоса был оплавлен изнутри, изоляция обмотки якоря разрушена.

Решение: замена насоса, замена клапана, установка нового предохранителя. Ошибка удалена.

Рекомендация мастера-приемщика: "Если на Прадо перегорел предохранитель вторички, не вздумайте просто заменить его и стереть ошибку. Ищите причину перегрузки, иначе следующей сгорит проводка".

Кейс 3: Lexus RX350

Постоянная ошибка P1413. Насос не включался.

Питание на обмотку реле приходило, управляющий минус от PCM отсутствовал.

Прозвонка провода от реле до блока управления показала обрыв в гофре под радиатором.

Провод был перетерт о кромку кузова. После восстановления целостности цепи активный тест насоса прошел успешно.

Отзыв диагноста: "Перед тем как грешить на блок управления, всегда прозванивайте провода. На Лексусах этого поколения жгут под радиатором страдает от пескоструя, изоляция стирается до меди за несколько зим".

Кейс 4: Subaru Outback 3.6

Ошибка P1413 появлялась эпизодически, только в сырую погоду.

Проверка реле показала сопротивление обмотки 160 Ом при норме 75 Ом. В сухом теплом помещении сопротивление падало до 85 Ом.

Причина: микротрещина в пайке вывода обмотки внутри герметичного корпуса реле. При высокой влажности сопротивление возрастало.

Замена реле полностью решила проблему. Насос и клапаны были в исправном состоянии.

Таблица контрольных параметров

Перед закрытием заказ-наряда техник обязан подтвердить соответствие электрических параметров эталонным значениям:

Измеряемый параметр	Нормативное значение
Сопротивление обмотки реле	70 – 90 Ом (зависит от модели)
Напряжение питания на колодке реле	11.5 – 14.0 В при включенном зажигании
Падение напряжения на замкнутых силовых контактах	Не более 0.1 В
Ток потребления насоса (пусковой)	Не более 30 – 35 А
Ток потребления насоса (рабочий)	15 – 22 А
Сопротивление изоляции управляющей линии на массу	Более 1 МОм
Переходное сопротивление в колодке реле	Менее 0.2 Ом на контакт

Только скрупулезное соблюдение протокола электрической диагностики обеспечивает точное определение неисправного компонента. Анализ ремонтной практики показывает, что код P1413 в половине случаев вызван проблемами, не связанными с самим насосом вторичного воздуха, а кроется в реле, проводке или контактных соединениях. Комплексный подход и отказ от метода "замены по очереди" позволяют минимизировать время простоя автомобиля и избежать возврата клиента с той же проблемой.
