Ошибка P1408: техническое руководство по поиску и устранению неисправности

[morskoj]

Содержание и определение кода неисправности

В иерархии диагностических кодов OBD-II группа P140X традиционно связана с функционированием системы рециркуляции отработавших газов. Код P1408 занимает в этой группе строго определенную нишу и расшифровывается как "Exhaust Gas Recirculation (EGR) Flow Out Of Self-Test Range" или, в зависимости от производителя, "EGR Valve Position Sensor – Signal Above Maximum Threshold". Перевод на русский язык: поток системы рециркуляции вне диапазона самодиагностики либо сигнал датчика положения клапана EGR выше максимально допустимого порога.

Наибольшую известность этот код получил среди владельцев автомобилей Ford, в частности моделей Focus второго поколения с бензиновыми двигателями Duratec, а также некоторых конфигураций Mazda и Land Rover. Именно поэтому поисковый запрос p1408 ошибка форд фокус 2 является одним из самых распространенных в тематических базах данных по самостоятельному ремонту.

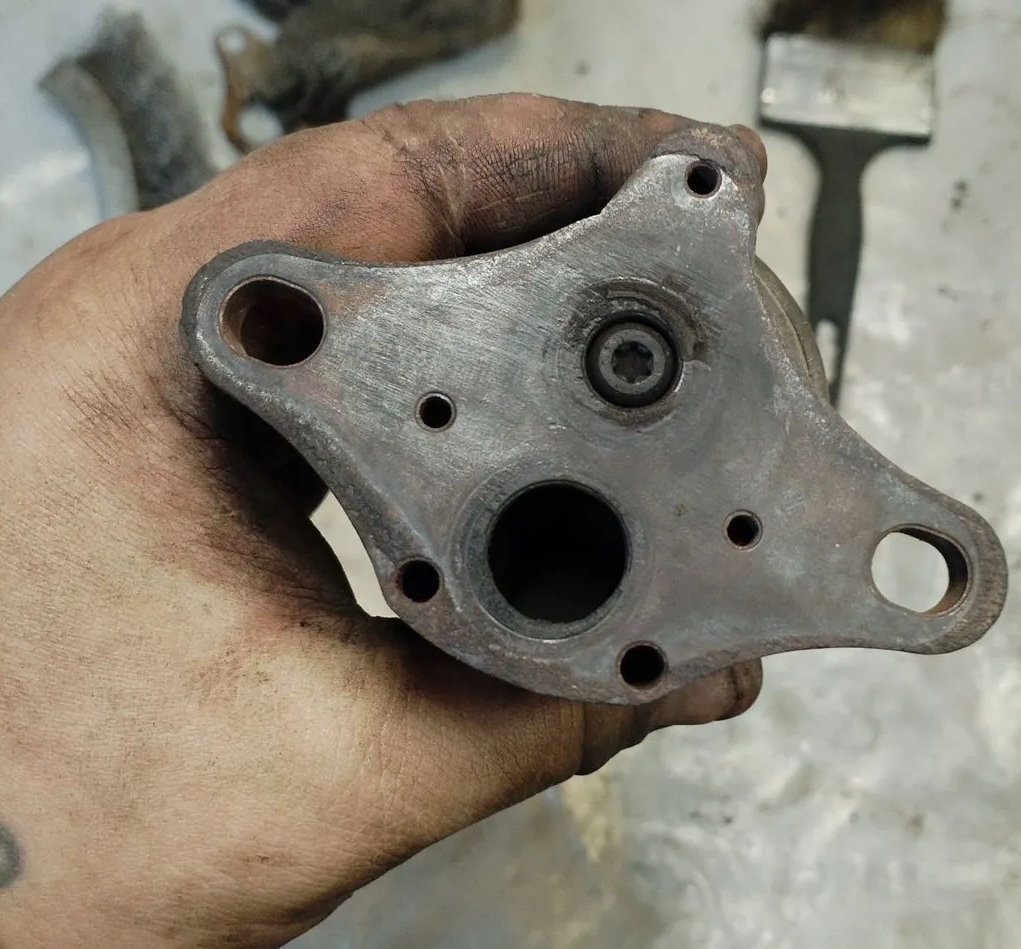

Ошибка P1408


Причина возникновения ошибки

Ошибка двигателя автомобиля p1408 фиксируется модулем управления силовым агрегатом в тот момент, когда электрические параметры цепи обратной связи клапана EGR выходят за калиброванные границы. В отличие от кодов, указывающих на недостаточный поток, здесь первичным триггером выступает аномально высокое напряжение сигнала датчика положения, что интерпретируется контроллером как запредельное открытие клапана, либо электрическая неисправность в цепи.

Логика работы системы и условия зажигания индикатора MIL

Электронный блок управления постоянно мониторит напряжение на сигнальном проводе потенциометра EGR. Диапазон допустимых значений жестко прописан в калибровках. При включении зажигания проводится электрическая проверка. Если напряжение превышает верхний предел (обычно 4,8–5,0 вольта), это расценивается как короткое замыкание на источник питания или внутренняя неисправность датчика. В движении тест проводится путем сравнения командного значения открытия с реальным. Несоответствие в большую сторону более чем на 10–15 процентов запускает алгоритм записи ошибки p1408.

Классификация первопричин

На основании отчетов сервисных станций технического обслуживания выделен следующий перечень типичных дефектов, приводящих к активации кода:

1. Короткое замыкание сигнальной цепи на плюс

Провод датчика положения EGR перетирается о кромку головки блока цилиндров или металлический хомут и замыкается на провод питания 12 В либо на опорные 5 В от другого датчика. Мультиметр при этом показывает напряжение на сигнальном пине, равное бортовому.

2. Внутренний дефект потенциометра EGR

Истирание резистивной дорожки в верхнем секторе приводит к тому, что при подходе ползунка к крайнему положению сопротивление исчезает, и выходное напряжение резко подскакивает до уровня опорного. p1408 ошибка форд часто провоцируется именно этим механизмом, так как на моторах Duratec 1.6 и 1.8 клапан EGR имеет большой угловой ход.

3. Неисправность электромотора привода и потеря синхронизации

При износе щеточного узла или обрыве обмотки ротора ЭБУ подает команду на перемещение, но фактической отработки не происходит. Обратная связь по току потребления не соответствует норме, и схема детектирует ошибку положения, классифицируя её как выход сигнала за допустимые пределы.

4. Пробой опорного стабилизатора 5 В в самом ЭБУ

Выход из строя интегрального стабилизатора напряжения внутри блока управления повышает опорное напряжение на всех датчиках. Показания EGR пропорционально смещаются вверх, вызывая ложную ошибку.

5. Конденсат и окисление контактов

На автомобилях, эксплуатирующихся в условиях коротких городских поездок, внутри разъема клапана EGR скапливается конденсат. Окислы меди и олова создают гальваническую пару с паразитным потенциалом, который вносит искажение в сигнал.

Можно ли продолжать движение или требуется эвакуация?

Вопрос допустимости дальнейшей эксплуатации с активной ошибкой p1408 решается на основе анализа текущего состояния системы.

Поведение двигателя в аварийном режиме

При регистрации данной неисправности контроллер, как правило, отключает управление клапаном EGR полностью. Клапан фиксируется в закрытом состоянии возвратной пружиной. Это означает, что рециркуляция газов прекращается. Для бензинового двигателя данное состояние является безопасным с точки зрения механики. Основные риски связаны с ростом температуры в камере сгорания на частичных нагрузках и потенциальной детонацией. Однако блок управления корректирует угол опережения зажигания, уходя в более позднюю область, что снижает вероятность разрушительной детонации.

Показания к немедленной остановке

Эвакуация необходима, если ошибка p1408 сопровождается симптомами, указывающими на короткое замыкание в жгуте двигателя, такими как запах горелой изоляции, нестабильная работа нескольких датчиков одновременно (чек с множеством кодов) или оплавление разъемов. В данной ситуации эксплуатация категорически запрещена из-за риска выхода из строя блока управления.

Вердикт специалиста

В большинстве случаев, особенно по запросам p1408 ошибка форд фокус 2, водитель может своим ходом проследовать до места ремонта. Следует ограничиться спокойным стилем езды без резких ускорений и высоких оборотов, контролируя температуру двигателя. Потеря мощности при этом некритична.

Как исправить ошибку: подробные рекомендации по ремонту

Процесс устранения выстроен от простых электрических проверок к сложным механическим вмешательствам. Пропуск этапа прозвонки цепей и замена клапана "вслепую" на Форд Фокус 2 статистически оправдана лишь в 40 процентах обращений.

Подготовка рабочего места и оборудование

Для качественного проведения диагностики потребуются:

• Сканер с функцией вывода графиков (например, адаптер ELM327 с программой FORScan для автомобилей Ford);

• Цифровой мультиметр с высоким входным сопротивлением;

• Осциллограф двухканальный (для анализа дребезга потенциометра);

• Нагрузочная вилка для имитации сопротивления;

• Комплект инструментов TORX и головок, так как клапан EGR на моторах семейства Zetec и Duratec крепится болтами со звездообразным профилем.

Пошаговый протокол диагностики

Шаг 1: Считывание и анализ стоп-кадра

Первым делом подключают сканер и фиксируют условия возникновения кода. Особое внимание уделяют параметрам:

• EGR_V – напряжение сигнала датчика в момент ошибки. Запредельно высокое значение (более 4.9 В) при выключенном двигателе прямо указывает на электрическую неисправность.

• EGR_CMD – команда на открытие. Если команда составляет 0%, а сигнал при этом высокий, короткое замыкание почти гарантировано.

• VBAT – напряжение бортовой сети. Аномально высокое напряжение при неисправном регуляторе генератора может искажать работу датчиков.

Шаг 2: Проверка жгута проводов на обрыв и замыкание

Это ключевой этап для ошибки p1408.

• Отсоединить разъем от клапана EGR и от блока управления (PCM). Схема расположения пинов для Форд Фокус 2 Duratec 1.8: пин 3 на разъеме EGR — сигнал датчика, пин 2 — опорное 5 В, пин 1 — масса датчика.

• Проверить сопротивление между сигнальным проводом и "землей". Должно быть более 10 кОм. Низкое сопротивление говорит о замыкании.

• Проверить отсутствие сообщения сигнального провода с любым проводом питания. Прозвонка в режиме поиска короткого замыкания обязательна.

Шаг 3: Инструментальная проверка потенциометра на снятом клапане

Подключить мультиметр к контактам "опорное питание" и "сигнал". Подать 5 В от внешнего стабилизированного источника. Медленно, без рывков перемещать шток клапана. Напряжение должно расти плавно от 0.5–0.8 В в закрытом положении до 4.0–4.3 В в полностью открытом. Резкие скачки или провалы на осциллограмме указывают на износ дорожки.

Шаг 4: Проверка работоспособности шагового электромотора

На клапанах с электронным управлением (а не вакуумных) измеряют сопротивление между соответствующими выводами обмоток. Типичное сопротивление фазы составляет 10–15 Ом. Отклонение более чем на 20% или межвитковое замыкание требует замены узла в сборе.

Технология ремонтных операций

Восстановление проводки

При обнаружении перетертого провода ремонт выполняется методом пайки с обязательной изоляцией места соединения термоусадочной трубкой. Скрутки не допускаются, так как в зоне высоких температур окисление меди ускоряется, и контактное сопротивление возрастает.

Замена клапана EGR

Узел считается неремонтопригодным в части электрики. При подтвержденном износе потенциометра или механическом подклинивании рекомендуется замена на оригинальный узел Ford с каталожным номером, соответствующим VIN-коду, либо качественный аналог от Pierburg.

• Перед монтажом нового клапана необходимо очистить посадочную плоскость и канал подвода газов.

• Обязательно использовать новую металлическую прокладку, старая с нагаром герметичности не обеспечит.

• После установки выполнить сброс адаптации EGR через дилерское ПО, чтобы блок управления принял новые крайние положения хода.

Программное отключение EGR

В отдельных случаях, когда мотор эксплуатируется на топливе с повышенным содержанием серы или имеет конструктивно высокий расход масла на угар, что провоцирует постоянное коксование, выполняется программное удаление системы EGR из прошивки с установкой физической заглушки. Это радикально решает проблему повторного появления ошибки p1408.

Примеры из ремонтной практики и отзывы

Кейс 1: Форд Фокус 2 рестайлинг 1.8

Владелец обратился с жалобой на p1408 ошибка форд и периодическую детонацию под нагрузкой.

• Подключение FORScan показало, что при команде на открытие EGR в 0 процентов сигнал обратной связи составляет 2.8 В, что физически невозможно.

• При вскрытии разъема обнаружено скопление масла, попавшего через протекший сальник клапана EGR. Масло замкнуло сигнальный и опорный контакты.

• Клапан промыт, разъем очищен изопропиловым спиртом и просушен. После установки проведена адаптация. Ошибка не возвращалась.

• Отзыв мастера-приемщика: "Клиенту повезло, что масло не попало в сам PCM по капиллярам жгута. Обычно в таких случаях меняем клапан превентивно, так как сальник отдельно достать сложно".

Кейс 2: Мазда 3 с двигателем MZR

Автомобиль прибыл с ошибкой двигателя автомобиля p1408.

• Осциллограмма показала идеально чистый сигнал потенциометра, но уровень напряжения на сигнальной линии был ровно 5.1 В при любом положении штока.

• Прозвонка показала замыкание сигнального провода на шину опорного питания 5 В внутри жгута под впускным коллектором.

• Жгут восстановлен. Замена дорогостоящего клапана не потребовалась. Монитор EGR отработал штатно.

Кейс 3: Форд Фокус 2 с заводским газобаллонным оборудованием

Постоянно висящая ошибка p1408 ошибка форд фокус 2 при работе на газе.

• Причина определена как некорректная работа газового блока управления, который подмешивал сигнал на MAP-сенсор и вводил в заблуждение стратегию EGR.

• Решением стала калибровка газового ЭБУ и физическое отключение системы EGR с заглушкой, так как на газе рециркуляция не требуется.

• Рекомендация мастера: "На газовых версиях этих моторов EGR лучше глушить сразу при переходе на пропан-бутан, иначе клапан закоксовывается втрое быстрее".

Контрольная таблица параметров после ремонта

Перед тем как выдать автомобиль владельцу, техник обязан убедиться в соответствии текущих показателей эталонным значениям именно для данного двигателя:

Параметр проверки	Эталонное значение (Duratec 1.8)
Напряжение сигнала EGR (закрыт)	0.45–0.85 В
Напряжение сигнала EGR (открыт 100%)	4.10–4.50 В
Разница Desired / Actual Position	Не более 3%
Опорное напряжение 5 В на разъеме	4.90–5.10 В
Сопротивление изоляции цепи на массу	Более 1 МОм

Только последовательное выполнение электрической и механической частей диагностики, исключающее метод "гадания", обеспечивает устойчивое решение проблемы. Игнорирование проверки жгута проводов, особенно на автомобилях старше десяти лет с пробегом за сто пятьдесят тысяч километров, является наиболее частой ошибкой неопытных специалистов, приводящей к повторному возврату клиента с зажженным индикатором неисправности.
