Диагностическое руководство: Ошибка DTC P1116 «Сигнал датчика температуры охлаждающей жидкости выходит из допустимого диапазона»
Код неисправности DTC p1116 относится к категории системных ошибок управления двигателем и напрямую связан с цепью датчика температуры охлаждающей жидкости (ДТОЖ, ECT sensor). В технической документации данный код описывается как «Signal of Coolant Temperature Sensor Out of Self-Test Range» или «Range/Performance Problem». Это означает, что блок управления (ECU/PCM) получает от датчика значение, которое физически невозможно при текущих рабочих условиях двигателя (например, температура -40°C при горячем моторе или +140°C на холодном запуске).
- DTC P1116 Ошибка

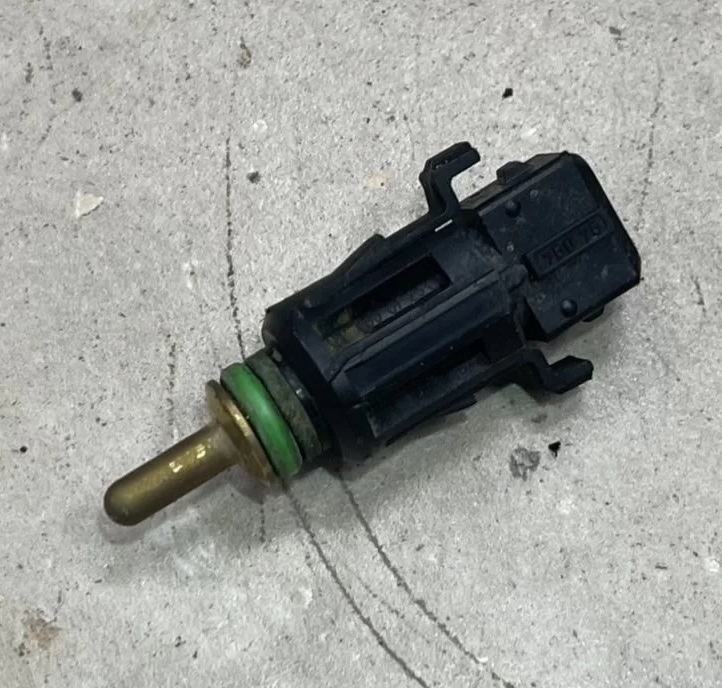

- DTC_P1116.jpg (325.43 КБ) 32 просмотра
1. Причина возникновения ошибки DTC P1116
Прежде чем приступать к ремонту, важно понимать физическую природу сигнала. Датчик температуры ОЖ является терморезистором (обычно NTC — с отрицательным температурным коэффициентом). p1116 ошибка фиксируется, когда сигнал «выпадает» за пределы калибровочных таблиц ЭБУ.
1.1 Основные технические причины
- • Обрыв или короткое замыкание в проводке — наиболее частая причина. Обрыв цепи на сигнальный провод или «массу» приводит к тому, что ЭБУ видит температуру ниже -40°C. Короткое замыкание на питание (обычно +5В) — выше +140°C.
- • Деградация терморезистора внутри датчика — датчик «врет» нелинейно. Например, при реальных 90°C он показывает 60°C, но в определенный момент его сопротивление уходит за допустимый предел.
- • Проблемы с опорным напряжением (Reference Voltage) — ЭБУ подает на датчик стабилизированные 5В. Просадка или пульсация этого напряжения гарантированно вызовет p1116 ошибка форд или другой марки авто.
- • Ошибка в работе цепи подогрева (если предусмотрен) — у некоторых датчиков (например, на дизелях) есть встроенный нагреватель для ускорения выхода на режим. Замыкание в нагревателе «сажает» общий сигнал.
1.2 Специфические причины для разных марок
Ошибка имеет межбрендовый характер, но есть нюансы.
P1116 Opel / p1116 опель / p1116 opel
На моделях с двигателями Z18XE, Z20LEH ошибка часто сопровождается «плавающими» оборотами. Проблема в окислении контактов в колодке датчика, расположенной с торца ГБЦ со стороны впускного коллектора. Владельцы opel Astra H и Zafira B отмечают, что замена датчика без чистки фишки не помогает — ошибка возвращается через 50-100 км.
P1116 Ford / p1116 форд / p1116 ford / p1116 ошибка форд фокус 2
У форд фокус p1116 на 2.0 литра (Duratec HE) часто виноват жгут проводов, который перетирается об опору ДВС. Особенно критично для p1116 ошибка форд фокус 2 после 120 000 км пробега. p1116 ford также встречается на Transit и Mondeo IV — там причина в негерметичном разъеме (вода и антифриз затекают в колодку по капиллярам проводов).
P1116 VAG (p1116 ошибка vw, p1116 ошибка шкода фабия вме 1.2)
На vw Polo, Jetta, а также шкода фабия с двигателем вме 1.2 (BME, BZG) p1116 ошибка шкода фабия вме 1.2 часто является следствием неисправности термостата. Дело в том, что ЭБУ сравнивает показания двух датчиков (на входе и выходе радиатора). Если термостат открывается рано или поздно, возникает расхождение, и блок трактует это как выход за доп. диапазон. Лечится заменой термостата + адаптацией.
P1116 Lincoln / p1116 ошибка линкольн авиатор
На линкольн авиатор 2003-2005 с двигателем 4.6L DOHC ошибка почти всегда указывает на внутренний обрыв в жгуте ЭБУ. Окисление контактов в блоке предохранителей под капотом (расположен у перегородки моторного отсека) — типовая болезнь.
LUT2 p1116 (lut2 p1116)
Термин lut2 p1116 встречается в прошивках и логах при тюнинге автомобилей с блоком управления Bosch ME7.4.4 / ME7.4.5. Это не отдельная ошибка, а маркер в дампе, указывающий на то, что контроллер перешел в аварийный режим по температуре — «LUT2» означает таблицу лимитов времени выхода на рабочую температуру.
2. Можно ли продолжать движение на автомобиле или нужна эвакуация?
Вопрос безопасности и сохранности двигателя — приоритетный. Здесь действует правило «железобетонного» приоритета: без точной диагностики — эвакуация.
2.1 Когда эвакуация обязательна
- • Дымление, хлопки во впуске, вибрация двигателя — возможен пропуск зажигания или неверный угол опережения из-за ложных показаний температуры.
- • Стрелка температуры «упала» в ноль или «ушла» в красную зону сразу после запуска.
- • Вентилятор охлаждения работает постоянно на максимальных оборотах (аварийный режим ЭБУ). Это значит, что блок не доверяет датчику.
- • Автомобиль глохнет при попытке дать газ — смесь либо переобогащена (ЭБУ думает, что двигатель холодный), либо переобеднена (думает, что перегрет).
2.2 Условно допустимое движение (только до места ремонта)
Допускается только если вы имеете OBD2-сканер с режимом реального времени и видите, что фактическая температура ОЖ (измеренная другим способом или косвенно по радиатору) стабильна, а ошибка носит периодический характер (например, пропадание контакта на кочке). Но даже в этом случае:
- - Максимальная скорость — 60 км/ч.
- - Избегайте пробок и длительного холостого хода.
- - Контролируйте уровень и температуру по штатному указателю (если он работает от другого датчика).
Вывод: Если вы не уверены на 100% — вызывайте эвакуатор. Перегрев двигателя из-за ложного сигнала или невключения вентилятора убивает мотор за 2-3 минуты.
3. Как исправить ошибку: подробные рекомендации
Ниже приведен пошаговый алгоритм для специалистов. Порядок действий строго соблюдать.
3.1 Необходимое оборудование и параметры проверки
| Инструмент / прибор | Параметры / режим |
|---|
| OBD2 сканер (не код-ридер!) | Режим Live Data, поддержка PID для ECT (°C) |
| Мультиметр с автодиапазоном | Режим сопротивления (Ом), режим постоянного напряжения (20В) |
| Осциллограф (опционально) | Измерение пульсаций +5В |
| Термометр инфракрасный | Для измерения реальной температуры ГБЦ и радиатора |
3.2 Этап 1. Верификация ошибки и сброс адаптаций
- 1. Подключите сканер, считайте все коды. Запишите DTC p1116 и сопутствующие (P0115, P0116, P0117, P0118).
- 2. Очистите ошибки. Запустите двигатель на холостом ходу до рабочей температуры (по штатному указателю, если он есть отдельный).
- 3. Просмотрите Live Data: значение ECT должно плавно расти от комнатной температуры до 85-95°C. Если через 10 минут работы показывает -40°C или +140°C — датчик или цепь однозначно неисправны.
3.3 Этап 2. Проверка электропроводки (приоритет №1)
Отключите разъем датчика. На двигателях opel, ford, vw типовое расположение — в термостатном корпусе или в головке блока со стороны коробки передач.
3.3.1 Прозвон цепи на обрыв и КЗ
- - Режим мультиметра — Оммет (200 кОм). Между контактом сигнала (обычно желтый/черный) и массой ЭБУ (или контактом B на датчике) — сопротивление должно быть менее 0,5 Ом. Если «бесконечность» — обрыв жгута между ЭБУ и датчиком.
- - Проверка на короткое замыкание с питанием +12В. Отключаем ЭБУ. Между сигнальным проводом и любым +12В (постоянным) — сопротивление должно быть более 100 кОм.
3.3.2 Проверка опорного напряжения на разъеме (с отключенным датчиком)
Включите зажигание. Замерьте между выводом питания датчика (обычно 5В REF) и массой — напряжение должно быть строго 5.0 ± 0.1 В. Если напряжение плавает, проседает или отсутствует — проблема в ЭБУ или проводке подачи 5В (часто делят с датчиком ДПДЗ и ДАД).
3.4 Этап 3. Проверка самого датчика температуры
Снимите датчик. Поместите его рабочую часть в емкость с водой и постепенно нагревайте, контролируя температуру эталонным термометром. Сопротивление должно меняться по таблице:
| Температура, °C | Сопротивление NTC-датчика (Ом) |
|---|
| 25 | 2000 - 2500 |
| 50 | 700 - 800 |
| 90 | 200 - 220 |
| 110 | 110 - 120 |
Если при 90°C датчик показывает, например, 500 Ом (соответствует ~70°C) или 50 Ом (перегрев выше 130°C) — датчик под замену. p1116 ошибка на горячем двигателе часто связана именно с потерей линейности.
3.5 Примеры из жизни и рекомендации по ремонту
Пример 1: p1116 ошибка опель Astra H 1.8 (Z18XE)
Симптомы: ошибка вылезала только под нагрузкой в гору. Вентилятор включался на холодную. Диагностика: опорное напряжение 5В в норме. При осмотре контакта фишки обнаружена зеленая окись. После зачистки контактов и замены датчика (HELLA 6PT 009 107-121) ошибка ушла. Рекомендация: опель требует обязательной обработки контактов смазкой Liqui Moly LM-40.
Пример 2: p1116 ошибка форд фокус 2 1.6 Duratec Ti-VCT
Ошибка возникала раз в неделю после дождя. Прозвонка показала, что сопротивление между массой датчика и корпусом ЭБУ скачет от 0.3 до 15 Ом. Найден перетертый провод о кронштейн впускного коллектора. Ремонт: восстановление жгута с пропайкой и термоусадкой. Важно: после ремонта на форд фокус p1116 нужно выполнить сброс адаптаций через сканер (PCM KAM reset).
Пример 3: p1116 ошибка линкольн авиатор 4.6L
Владельцы форума отмечают, что стандартная замена датчика не помогает. Причина: микротрещины в плате ЭБУ из-за вибрации. Решение: перепайка дорожек на блоке управления (требуется специалист по пайке BGA), либо замена ЭБУ на контрактный с прошивкой под иммобилайзер. Живой пример: после перепайки ошибка пропала на 2 года.
Пример 4: p1116 ошибка шкода фабия вме 1.2 (BME)
Ошибка появлялась при прогреве до 70°C. При этом реальная температура по бесконтактному термометру на корпусе термостата была 86°C. Диагноз: заклинивание термостата в промежуточном положении. ЭБУ видел, что датчик на выходе радиатора нагревается слишком быстро. Замена термостата (Mahle TM 47 92) + замена ОЖ и промывка системы — полное устранение p1116 ошибка шкода фабия.
3.6 Критическое замечание по совместимости датчиков
Не ставьте неоригинальные датчики с неподтвержденной температурной характеристикой. Для p1116 opel и p1116 ford критически важно соответствие R/T curve. Дешевый датчик (например, Fenox, JP Group) может иметь разброс сопротивления в 30% при 90°C, что ЭБУ воспримет как DTC p1116 даже на новом датчике. Рекомендованные бренды: Bosch, Vemo (для VAG), ERA (для Ford), General Motors original (для Opel).
3.7 Финальная проверка после ремонта
- 1. Сбросьте ошибки через сканер.
- 2. Прогрейте двигатель до включения вентилятора (обычно 96-102°C в зависимости от марки). Следите за Live Data — температура не должна «прыгать».
- 3. Выполните тест-драйв 15-20 минут в разных режимах (город, трасса). После остановки повторно считайте коды — p1116 ошибка не должна появиться.
- 4. Проверьте, что вентилятор выключается после остывания (ниже 95°C).
Закрепите результат записью в сервисной карте: указать измеренное сопротивление нового датчика при 20°C (для будущей диагностики). Это профессиональный подход, исключающий повторное обращение по тому же коду.
