Техническая расшифровка кода P1390

Код P1390, в отличие от ошибок серии P138x, уходит из домена детонации в область синхронизации газораспределительного механизма с системой зажигания. На автомобилях американского и корейского производства (концерн GM, включая Daewoo и Chevrolet) диагностический код P1390 формулируется как "Camshaft Position Sensor Circuit Malfunction" или "CMP Sensor Signal Missing". В автомобилях семейства ВАЗ, оснащенных контроллерами Bosch M7.9.7 и М74 с фазовым впрыском, ошибка p1390 привязывается к отсутствию импульса от датчика положения распределительного вала (ДПРВ) на работающем двигателе.

Принципиальный момент состоит в том, что ошибка двигателя автомобиля p1390 не относится к разряду "электрический обрыв". Контроллер фиксирует именно логическое несоответствие: коленчатый вал вращается (есть опорные импульсы от ДПКВ), впрыск топлива и зажигание активны, но на выделенном пине входа сигнала фазового датчика в течение нескольких оборотов распредвала не регистрируется перепад напряжения с высокого уровня на низкий. Мозг ожидает увидеть стробирующий импульс, задающий фазу для последовательного впрыска, а вместо этого видит "тишину" или постоянный уровень.

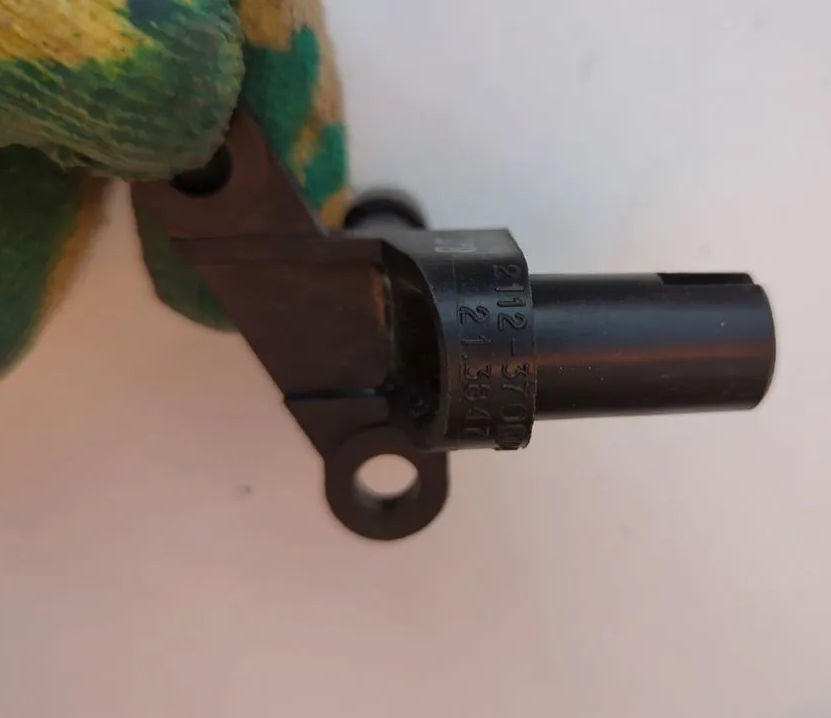

: Ошибка P1390; DTC_P1390.jpg (141.85 КБ) 64 просмотра

Специфика кода P1390 на разных платформах

Поведение блока управления при регистрации этого кода различается в зависимости от производителя и калибровки прошивки.

На автомобилях Daewoo/Chevrolet (Lanos, Aveo, Lacetti, Cruze) при пропадании сигнала фаз ЭБУ отключает последовательный впрыск и переходит в режим попарно-параллельного. Двигатель теряет экономичность, но сохраняет способность запускаться и работать.

На ВАЗах с ЭБУ Январь 7.2 и Ителма М74 потеря фазы часто вызывает затрудненный пуск. Стартер крутит до 5–10 секунд, прежде чем контроллер принудительно синхронизируется по коленвалу и дает команду на искру и форсунки.

На Opel Vectra B с двигателями X18XE1 и X20XEV ошибка p1390 вектра часто соседствует с ошибкой по пропускам зажигания, так как при сбое фазы на высоких оборотах возможен ложный детонационный фон.

Причина возникновения ошибки

Локализация неисправности требует понимания физики работы датчика. На абсолютном большинстве рассматриваемых автомобилей применяется трехпроводной датчик Холла с открытым коллектором на выходе. На него подается питание +12 В (или +5 В на некоторых вазовских модификациях), "масса" и сигнальный провод, который подтянут к плюсу через нагрузочный резистор в ЭБУ. При прохождении штифта или паза задающего диска датчик кратковременно замыкает сигнальный провод на массу, формируя прямоугольный импульс.

Электрические причины

Потеря питания датчика

Если на питающем проводе датчика Холла напряжение отсутствует или проседает ниже 9 Вольт (для 12-вольтовых систем) при включенном зажигании, активный элемент внутри датчика не может сформировать выходной сигнал. Наиболее часто такое встречается при перетирании жгута в гофре между двигателем и кузовом.

Замыкание сигнального провода на массу

Провод, идущий от датчика к контроллеру, проложен в непосредственной близости от горячих частей двигателя. При оплавлении изоляции и касании оголенной жилой блока цилиндров сигнальная линия оказывается постоянно замкнутой на ноль. ЭБУ видит постоянный низкий уровень, что интерпретируется как отсутствие импульсов и вызывает ошибка p1390.

Механические и магнитные причины

Загрязнение или повреждение задающего диска

На моторах, где в качестве реперной метки используется штифт, запрессованный в распредвал (типично для p1390 ошибка ваз на 16-клапанниках), возможно его механическое повреждение. При обрыве ремня ГРМ или его перескоке штифт срезается, и датчик физически перестает "видеть" момент прохода метки.

Намагничивание датчика металлической пылью

Датчик Холла имеет постоянный магнит в торцевой части. Масло в головке блока цилиндров содержит продукты износа постели распредвала. Со временем на рабочем торце датчика нарастает "борода" из металлической стружки, экранирующая магнитное поле и делающая его неспособным зафиксировать перепад зазора при проходе реперного выступа. Эта картина классическая для p1390 ошибка шевроле авео 1.2.

Проблемы с приводом ГРМ

Растяжение цепи или ремня ГРМ выше критического предела (обычно более 3–4 градусов по распредвалу относительно коленвала) приводит к тому, что электрический импульс от датчика распредвала перестает совпадать с расчетным окном, которое мозг ожидает увидеть в привязке к ДПКВ. Контроллер расценивает импульс как ложный, игнорирует его и регистрирует P1390.

Автомобиль / Двигатель	Характерный виновник ошибки	Пробег типичного проявления
Шевроле Авео 1.2 B12S1	Металлическая стружка на магните датчика	80 000 – 120 000 км
Шевроле Круз 1.8 F18D4	Разрушение штифта на распредвале выпускных клапанов	100 000 – 150 000 км
ВАЗ-2112 1.5 16V	Обрыв сигнального провода в разъеме у ГБЦ	Любой, зависит от вибронагрузки
Опель Вектра Б 1.8 X18XE1	Расслоение задающего кольца на шкиве распредвала	150 000 км +

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Определяющим фактором является способность мотора запускаться и работать без перебоев. Поскольку код P1390 переводит систему впрыска в аварийный режим без учета фаз газораспределения, принципиальной опасности для механической части двигателя нет. Топливная смесь будет готовиться с небольшим переобогащением (чтобы гарантировать воспламенение независимо от фазы), угол зажигания остается консервативно-поздним.

Эксплуатация автомобиля своим ходом до места парковки или сервиса допускается в следующих случаях:

Двигатель запускается (пусть и с увеличенной работой стартера) и работает устойчиво на всех оборотах.

Отсутствуют признаки жесткой детонации и калильного зажигания при выключении мотора.

Лампа Check Engine горит постоянно, а не мигает (мигание — признак пропусков воспламенения с выбросом несгоревшего топлива в катализатор).

Необходимость эвакуации возникает при следующих симптомах:

Полный отказ запуска. Если стартер крутит, а вспышек нет, и сканер на ходу фиксирует ошибка двигателя автомобиля p1390 вместе с потерей сигнала ДПКВ, вероятен обрыв общего жгута силового агрегата.

Двигатель глохнет на ходу при торможении или движении накатом. Это свидетельствует о перемежающемся замыкании в цепи датчика, которое бросает процессор ЭБУ в циклическую перезагрузку.

При запуске слышны скрежещущие звуки из зоны ГРМ. В этом случае ошибка p1390 вторична, а первична механическая поломка (разрушение натяжителя цепи), требующая немедленного прекращения вращения двигателя.

Как исправить ошибку: детальное пошаговое руководство

Методика ремонта опирается на последовательное отсечение вероятных причин — от простого осмотра до инструментального анализа фаз газораспределения.

Необходимое оборудование для грамотной диагностики

Мультиметр с функцией измерения постоянного напряжения и прозвонки.

Сканер с возможностью отображения графиков в реальном времени (Launch X431, Autel, или бюджетная связка ELM327 с программой OpenDiag/Chevrolet Explorer).

Контрольная лампа на 12 Вольт (светодиодная или с лампой накаливания на 5 Вт) для проверки выходного каскада.

Осциллограф (строго желателен, но для грубой проверки исправности датчика Холла хватит и сканера).

Набор ключей для доступа к датчику и проверки меток ГРМ.

Алгоритм 1: Визуальный осмотр и чистка

Работы начинаются с внешней ревизии. В зависимости от модели автомобиля расположение датчика варьируется:

На p1390 шевроле круз 1.8 (F18D4) датчики установлены с левой стороны ГБЦ, за крышкой ремня ГРМ.

На Шевроле Авео Т200/T250 с двигателем 1.2 (B12S1) датчик вкручен в торец головки блока со стороны салона, над коробкой передач.

На ВАЗ 2112 и Приора с 16-клапанным мотором датчик фаз находится в приливе головки блока возле маслозаливной горловины.

На Опель Вектра Б X18XE1 датчик прикручен к передней крышке ГРМ напротив впускного распредвала.

После обнаружения датчика:

Снимите разъем и осмотрите контакты на предмет "зелени" и следов масла, проникшего через уплотнительное кольцо датчика в электрическую часть.

Выверните датчик. Осмотрите его торец. Характерная "шапка" из металлической пыли — прямое указание на причину p1390 ошибка шевроле авео 1.2 и многих Опелей. Удалите загрязнение чистой ветошью, смоченной в очистителе карбюратора. Скребки и металлические щетки применять запрещено — поцарапанный магнит теряет чувствительность.

Не устанавливая датчик обратно, прокрутите коленвал вручную, наблюдая в смотровое отверстие за задающим диском или штифтом. Штифт должен быть целым, без следов срезания. На моторах Daewoo с задающим кольцом на шкиве важно убедиться, что кольцо не проворачивается относительно ступицы.

Алгоритм 2: Электрическая проверка

Если визуально все чисто, приступаем к электрическим замерам прямо на разъеме жгута при включенном зажигании.

Определите три контакта. Средний, как правило, сигнальный. Крайние — плюс и масса.

Включите зажигание. Измерьте напряжение между плюсовым и массовым контактами колодки. Должно быть стабильное бортовое напряжение (11.5–12.5 В) или ровно 5 В (для вазовских модификаций с питанием 5 В). Если напряжения нет — проверьте предохранитель цепи датчиков и прозвоните питание до ЭБУ.

Проверьте сигнальный провод. Соедините мультиметр (режим вольтметра) одним щупом на сигнальный контакт, вторым на массу. На исправной цепи при отключенном датчике должно висеть контрольное напряжение 5 В или 12 В (зависит от подтяжки в ЭБУ). Отсутствие напряжения — обрыв сигнальной жилы в жгуте, что ведет к p1390 ошибка шевроле 1.8.

Имитируйте работу датчика. Подключите контрольную лампу между сигнальным проводом и массой. Вторым концом кратковременно коснитесь плюсового контакта. Если сканер в реальном времени показывает смену фазового состояния (High/Low), проводка и вход ЭБУ исправны, а неисправен сам датчик.

Алгоритм 3: Проверка датчика Холла на столе

Снятый датчик можно проверить простым тестом.

Подайте на датчик питание: +12 В на красный (или плюсовой по схеме) провод, минус на черный.

Между сигнальным выходом и плюсом питания подключите резистор 1–2 кОм (имитация нагрузочного резистора ЭБУ).

Измеряйте напряжение на сигнальном выходе.

Поднесите к торцу датчика металлический предмет (стальную отвертку) и уберите его. В момент приближения и удаления напряжение должно скачкообразно меняться от 0 В до напряжения питания.

Если переключения нет, а питание подано — датчик мертв, и его замена уберет ошибка p1390.

Алгоритм 4: Проверка фаз газораспределения (специфический случай)

Когда датчик исправен и проводка цела, а код P1390 возвращается после стирания, необходимо проверить механику ГРМ. Такое часто встречается на p1390 ошибка ваз после неудачной замены ремня ГРМ и на p1390 ошибка шевроле авео 1.2 после перескока цепи.

Выставьте поршень первого цилиндра в ВМТ такта сжатия по метке коленвала.

Снимите верхнюю крышку ГРМ.

Проверьте положение меток на шкивах распредвалов. На 16-клапанных ВАЗах и Шевроле они должны строго совпадать с вырезами на задней крышке или соответствующими метками на корпусе.

При несовпадении меток более чем на 2 зуба шкива требуется переустановка ремня или цепи по мануалу. После устранения механической рассинхронизации ошибка двигателя автомобиля p1390 уходит без дополнительных манипуляций.

Опыт сервисов: живые кейсы и советы мастеров

Кейс 1: Chevrolet Aveo 1.2 T250

Автомобиль прибыл на эвакуаторе с жалобой "не заводится, стартер крутит вхолостую". Сканер показал p1390 ошибка шевроле авео 1.2 в активном состоянии. Мастер выкрутил датчик распредвала и обнаружил на его торце плотный "ежик" из ферромагнитной стружки, полностью закрывавший магнит. После очистки и продувки посадочного колодца мотор запустился с пол-оборота. Рекомендация: при каждой замене масла на моторах S-TEC II протирать торец датчика, если он легкодоступен.

Кейс 2: ВАЗ 21124 1.6 16V

Владелец жаловался на длительный запуск и горящий чек. Сканирование показало p1390 ошибка ваз. При прозвонке выяснилось, что на сигнальном проводе датчика фаз при включенном зажигании нет дежурных 5 В. Входной пин на ЭБУ Январь 7.2 оказался отгнившим — под капотом был порван уплотнитель жгута, и влага по капиллярам проводков попала прямо в разъем контроллера. После тщательной промывки разъемов спиртом и замены обжатого контакта сигнал появился, код ушел.

Кейс 3: Chevrolet Cruze 1.8 F18D4

На трассе внезапно упала тяга, появилась вибрация двигателя, зажегся чек. Клиент дотянул до сервиса своим ходом. Диагностика выдала p1390 шевроле круз. Проверка датчика Холла осциллографом показала, что импульс есть, но его фронт сильно смещен по времени относительно эталонного сигнала с ДПКВ. Причина — растянутая цепь ГРМ и изношенный натяжитель. Фазы сдвинулись, и ЭБУ перестал принимать импульс как валидный. Замена комплекта цепи ГРМ решила проблему, ошибка p1390 перестала появляться.

Кейс 4: Opel Vectra B 1.8 X18XE1

Пожилой автомобиль с пробегом за 250 000 км поступил с жалобой на "дерганье" при обгоне. В памяти висела ошибка p1390 вектра в сохраненном статусе. При осмотре ГРМ обнаружено, что задающее кольцо на впускном шкиве проворачивалось относительно ступицы. Кольцо крепится к пластмассовому шкиву на заклепках, которые со временем ослабли. При росте оборотов кольцо смещалось, датчик терял метку. Замена шкива распредвала (или его ремонт с высверливанием и установкой новых винтов, что практикуют некоторые сервисы) полностью восстановила синхронизацию.

Сводная карта поиска неисправности P1390

Условие	Предполагаемый дефект	Методика верификации
Мотор не заводится, нет вспышек	Обрыв питания или обрыв "массы" ДПРВ	Замер напряжения на колодке датчика при включенном зажигании
Долгий запуск и чек	Грязный магнит датчика / слабый сигнал	Извлечь датчик, удалить "бороду" стружки, протереть торец
P1390 и пропуски зажигания по 4-му цилиндру	Срезанный штифт на распредвале	Визуальный осмотр через колодец датчика
Ошибка после замены ремня ГРМ	Неправильно выставленные метки	Проверка по ВМТ, фиксация распредвалов кондуктором
Плавающая ошибка на горячую	Термоотказ датчика Холла	Нагрев датчика феном до 80°C и проверка переключения

Диагностика ошибки P1390 — это тест на понимание работы синхронизации двигателя. Код практически никогда не появляется без весомой причины, и его стирание без физического вмешательства бесполезно. Попытки заменить датчик, не проверив метки ГРМ и состояние задающего элемента, в половине случаев ведут к неоправданным тратам. Внимание к состоянию моторного масла и частоте его замены напрямую коррелирует с частотой появления этого кода: двигатели с грязным маслом и большим количеством угарных отложений неизбежно накапливают ферромагнитный налет на магните датчика, теряя фазовую синхронизацию в самый неподходящий момент.
