Диагностика и устранение ошибки P0687: высокое напряжение в цепи управления реле
Код p0687 ошибка — это зеркальное отражение ситуации с коротким замыканием на массу, но здесь всё с точностью до наоборот. Блок управления фиксирует, что цепь управления силовым реле (главного реле, реле ECM/PCM) находится под напряжением, когда должна быть «посажена» на массу. Иначе говоря, ECM ждет, что на его выводе управления реле будет 0 Вольт (логический «0»), а там присутствует +12В. Как бы, скорее всего, это приводит к тому, что реле включено постоянно или включается в нештатном режиме.
На практике, p0687 ошибка шкода, форд или пежо диагностируется по похожему алгоритму, но с нюансами, которые мы разберем на реальных примерах. Сразу предупредим: игнорировать этот код нельзя — высокое напряжение «жжет» выходные каскады блока управления и может вывести из строя весь ECM .
На практике, p0687 ошибка шкода, форд или пежо диагностируется по похожему алгоритму, но с нюансами, которые мы разберем на реальных примерах. Сразу предупредим: игнорировать этот код нельзя — высокое напряжение «жжет» выходные каскады блока управления и может вывести из строя весь ECM .

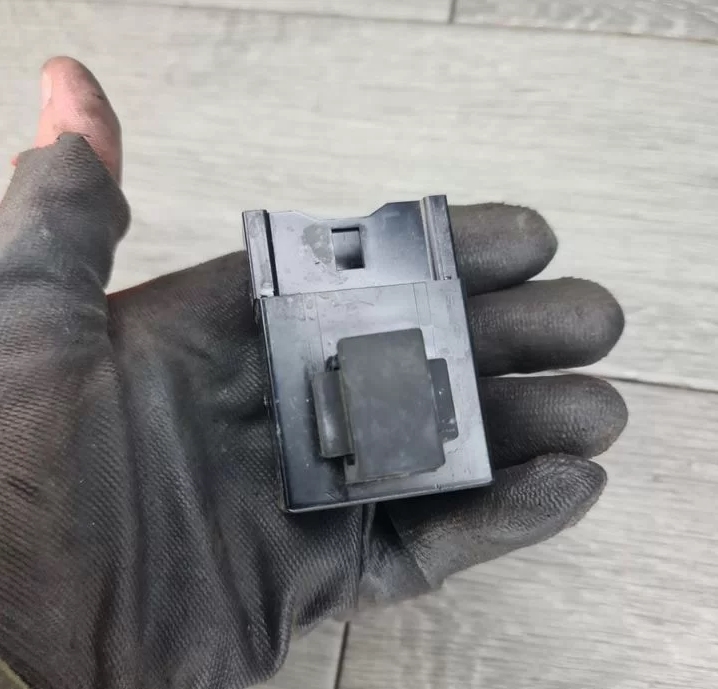

- P0687 Ошибка - Реле питания модуля управления двигателем / модуля управления силовым агрегатом – высокое напряжение цепи
- DTC_P06871.jpg (242.11 КБ) 140 просмотров
Физический смысл: почему «высокое напряжение»?
В типовой схеме (например, Cadillac, BMW, VAG) блок управления (ECM) замыкает цепь управления реле на массу через внутренний транзистор (низкосторонний драйвер — Low Side Driver) . Если этот транзистор закрыт, на управляющем проводе теоретически ничего не должно быть. Но:- 1. Если этот провод замкнут на «плюс» аккумулятора (Short to B+), напряжение появляется всегда. ECM видит это и выдает P0687 .
- 2. Если транзистор внутри блока пробит накоротко, «плюс» с управляющего вывода никуда не денется, и реле будет включено постоянно.
- 3. Отдельный случай — «Главное реле открывается слишком поздно». Это логический диагноз: ECM обесточил управляющий вывод, но напряжение в цепи обратной связи пропадает не сразу, а с задержкой более 0,5–2 секунд . Это говорит о «залипании» реле или наличии остаточного напряжения в цепи.
Реальные примеры из практики
Разберем несколько типичных сценариев, чтобы понимать, где искать проблему.Пример 1: Skoda Fabia 2 (1.2 HTP) — «Главное реле открывается слишком поздно»
Клиент жаловался на то, что при выключении зажигания двигатель продолжал работать еще пару секунд, а потом глох с рывком. Ошибка по p0687 ошибка шкода появлялась не каждый день. Скорее всего, это было механическое залипание главного реле в монтажном блоке. При нагреве контакты реле «приваривались» или подгорали. Иначе: ECM отключал управление, но контакты оставались замкнутыми из-за физического дефекта. Замена реле (около 300-500 руб) полностью решила проблему.Пример 2: Ford Focus 2 (бензин) — постоянное включение вентилятора
Владелец заметил, что вентилятор радиатора работал даже при выключенном зажигании, пока не сядет аккумулятор. Диагностика показала p0687 ошибка. Как бы, скорее всего, произошло оплавление проводки в жгуте двигателя — провода управления реле и силовой плюс перетерлись и замкнули. Пришлось вскрывать общую оплетку жгута возле ГБЦ. Ремонт: изоляция поврежденных жил и разделение жгутов.Пример 3: BMW M2 / M4 (2015-2017)[/strong]
Реальный случай из сообщества: автомобиль с трудом заводился на горячую, были коды P0685 и P0687. Многие мастера сразу думали на блок DME (ECU), но опытный диагност проверил главное реле. Оказалось, что дефектное реле давало обратную связь по напряжению. Замена реле за 120 евро сэкономила владельцу几千 евро на новом блоке управления . Это классический пример, когда не нужно «стрелять из пушки по воробьям».
[h4]Пример 4: Peugeot 308 (1.6 HDi) — ошибка при холодном пуске
При температуре ниже +5°C автомобиль отказывался запускаться или заводился со 2-3 раза. Сканер показывал p0687 ошибка peugeot и P0685. Причина крылась в BSM (монтажный блок под капотом). Микротрещины в пайке платы или окисленные контакты реле меняли сопротивление при морозе. Прогрев блока феном — временная диагностика. Ремонт: замена блока BSM или вскрытие и пропайка дорожек.Пример 5: Chery / JAC (дизель) — обрыв в цепи
На китайских дизелях (HFC4DA1-2C) ошибка P0687 часто трактуется как «главное реле открывается слишком поздно» . Механики часто грешат на ECU. Но на практике оказалось, что проблема в окислении колодки предохранителей. Плюс приходил на управляющий контакт реле в обход ECM через грязь и влагу. Достаточно было почистить колодку и обработать ее контактом.Пошаговый алгоритм диагностики для специалиста
Не спешите с выводами. Вот рабочая инструкция, основанная на заводских процедурах (вроде тех, что используются для Cadillac и BMW) .Шаг 1. Визуальный контроль и проверка генератора
- Первым делом проверьте напряжение бортовой сети. Если генератор выдает более 14.7-15 Вольт — перезаряд. Это частая причина P0687. Сначала лечим генератор, иначе сожжем новый блок .
- Осмотрите монтажный блок и жгут проводов на предмет оплавлений, запаха гари, подгоревших ножек реле.
