Код P0615: Неисправность цепи реле стартера. Диагностика и ремонт для специалистов

Код неисправности DTC P0615 регистрируется, когда модуль управления двигателем (ECM) фиксирует несоответствие в электрической цепи управления реле стартера. В отличие от многих других кодов, эта ошибка напрямую влияет на возможность запуска двигателя, что делает ее диагностику критически важной. Ошибка P0615 не означает, что стартер или его реле гарантированно неисправны; скорее всего, ECM не видит ожидаемого состояния цепи, которым он управляет.

: Реле стартера nissan 25230-c9962; Screenshot_3.jpg (232.98 КБ) 919 просмотров

Принцип формирования ошибки P0615

ЭБУ двигателя подает управляющий сигнал (обычно "+12В") на обмотку реле стартера, замыкая силовую цепь. При этом он мониторит эту цепь на предмет обрывов и коротких замыканий. OBD P0615 устанавливается в двух основных случаях:

1. Обрыв цепи: ECM подал напряжение на управляющий вывод, но диагностический резистор в цепи показал бесконечное сопротивление (обрыв). Как бы ЭБУ "понимает", что ток не пошел, и сигнал не дошел до реле.

2. Короткое замыкание: ECM обнаружил, что управляющая цепь замкнула на "массу" или на "+" до или в момент подачи управляющего сигнала. Иначе, блок фиксирует ток, который не должен был протекать.

Типичные сценарии и примеры из практики

Проявления P0615 могут быть разными: от полного отсутствия реакции на поворот ключа до intermittent-проблем с запуском, когда ошибка то появляется, то исчезает.
Пример 1: LADA (ВАЗ) с 16-клапанным двигателем (Приора, Гранта, Калина, Веста)
Владелец ВАЗ (часто встречается p0615 гранта, p0615 калина, p0615 приора ) жалуется, что автомобиль не заводится. Стартер не срабатывает, на панели горит Check Engine. Сканер показывает p0615 ошибка ВАЗ.

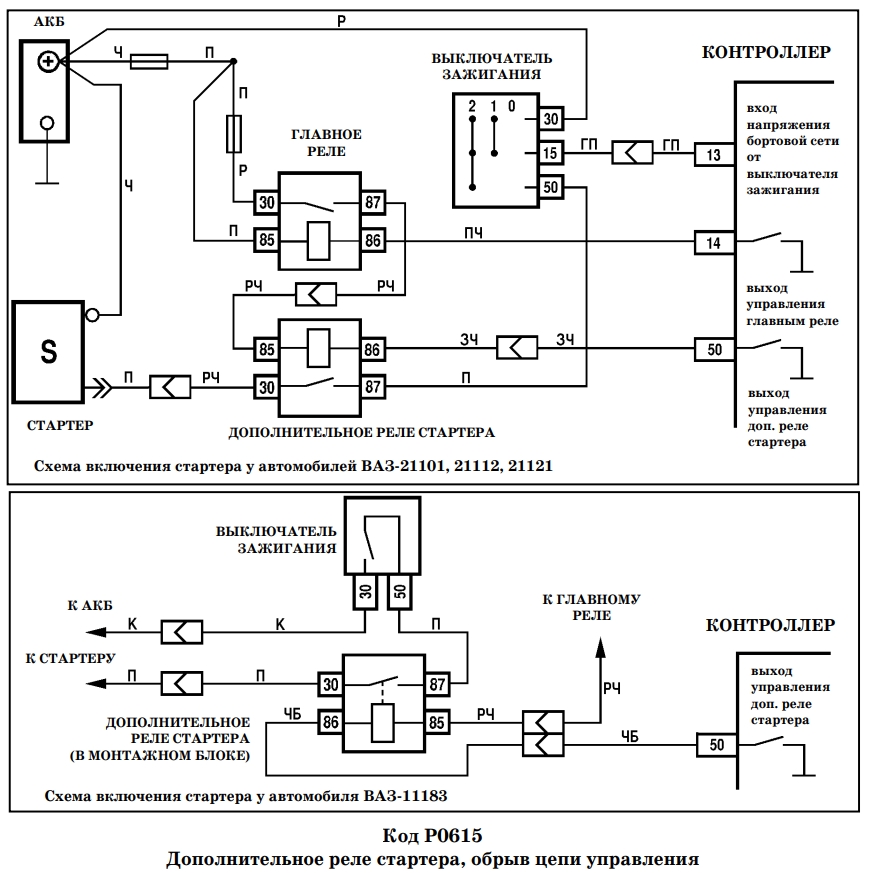

Диагностика: Наиболее частая причина – обрыв в цепи управления. Скорее всего, проблема в предохранителях (обычно F1, F16 в монтажном блоке) или в самом реле стартера (K7). На ВАЗ 2114 и ВАЗ 2107 с инжектором стоит проверить реле и целостность проводов от ЭБУ до реле.

Решение: Проверить предохранители, прозвонить цепь от контакта 86 реле стартера до соответствующего пина на ЭБУ. Заменить реле K7. На Весте (p0615 веста) дополнительно стоит проверить контакты в колодке ЭБУ, которые могут окисляться.

Пример 2: Nissan, Infiniti, Peugeot Boxer с двигателем 2.5 L (p0615 nissan, p0615 инфинити, p0615 ошибка пежо боксер)
Автомобиль может не заводиться, либо запускаться через раз. При сканировании, наряду с другими кодами, может присутствовать P0615.

Диагностика: Здесь часто виновато не само реле, а цепь. Необходимо найти схему и проверить наличие управляющего "+12В" на контакте обмотки реле при повороте ключа. Если сигнал есть, а реле не щелкает – реле неисправно. Если сигнала нет – проблема в цепи до ЭБУ или в самом ЭБУ. На Opel (p0615 opel) и Peugeot Boxer частой причиной бывает коррозия разъемов или повреждение жгута проводов в районе аккумулятора.

Решение: Поиск обрыва или КЗ в цепи управления. Замена реле стартера. В более сложных случаях, особенно на Isuzu 4HK1 или Mazda (p0615 13 mazda), проблема может быть в основном реле питания ЭБУ, которое разрывает цепь управления стартером.

Пример 3: Автомобили с противоугонной системой (Land Rover, Dodge Ram)
На Land Rover (описание obd код p0615 land rover) или Dodge Ram (ошибка p0615 додж рам) код может появиться после сбоя питания или некорректной работы иммобилайзера.

Диагностика: ECM не активирует цепь стартера, так как не получил подтверждение от модуля иммобилайзера. Сканер может показывать P0615 как следствие.

Решение: Проверить коды в других модулях (иммобилайзер, BCM). Скорее всего, потребуется перезагрузка системы (снятие клемм с АКБ), а в сложных случаях – перепрограммирование ключей или модулей.

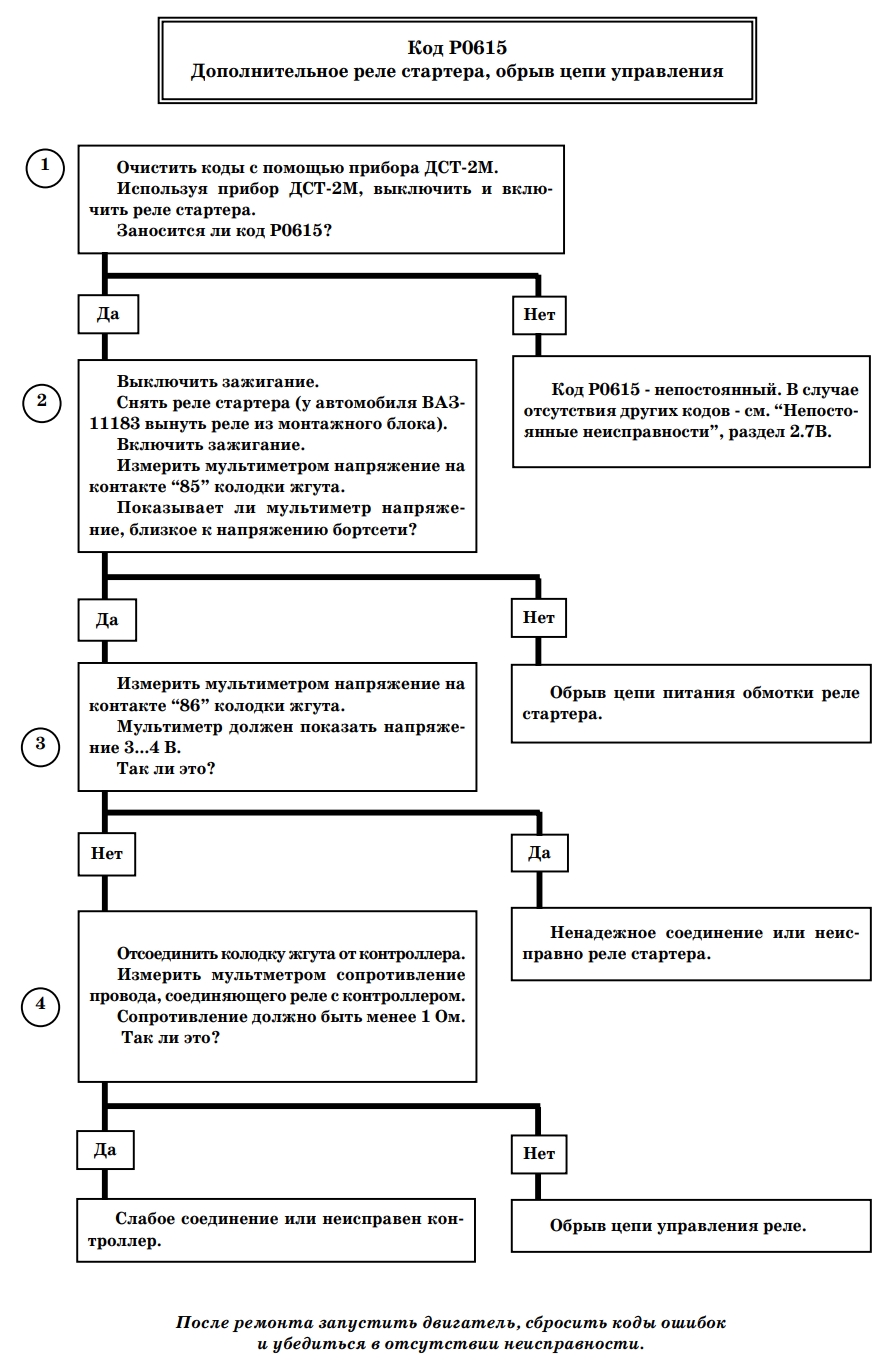

Пошаговая инструкция по диагностике цепи

1. Предварительная проверка: Убедитесь, что АКБ заряжена, а клеммы затянуты. Проверьте силовую цепь стартера (толстый провод от АКБ) и массу.

2. Проверка реле стартера:

Найдите реле стартера (по мануалу). На многих моделях (p0615 лада гранта, p0615 калина) оно находится в монтажном блоке под капотом.

Вытащите реле. Подайте напрямую на его управляющие контакты (85 и 86) 12В – должно быть слышно четкое срабатывание.

Прозвоните силовые контакты (30 и 87) на замыкание/обрыв.

3. Проверка управляющего сигнала от ЭБУ:

Верните реле на место.

Подключите осциллограф или тестовую лампу к управляющему контакту реле (к которому приходит тонкий провод от ЭБУ).

Помощник поворачивает ключ в положение "старт". В этот момент должен появиться "+12В". Если сигнал есть, но реле не срабатывает – реле неисправно. Если сигнала нет – проблема в цепи до ЭБУ или в самом ЭБУ.

4. Проверка целостности цепи:

При выключенном зажигании прозвоните цепь от контакта реле до соответствующего пина на ЭБУ на предмет обрыва.

Проверьте эту же цепь на короткое замыкание на "массу" или "+".

5. Проверка ЭБУ:

Если цепь исправна, а управляющий сигнал не появляется, скорее всего, неисправен сам модуль управления двигателем. Перед его заменой убедитесь в наличии питания и массы на самом ЭБУ.
