Код Р0268 ВАЗ — форсунка цилиндра 3, замыкание цепи управления на бортовую сеть на двигателях ВАЗ
Ошибка Р0268 ВАЗ регистрируется контроллером, когда драйвер форсунок обнаруживает на выходе, управляющем третьим цилиндром, постоянное присутствие напряжения бортовой сети. Это замыкание на источник питания является зеркальной ситуацией по отношению к замыканию на массу, но представляет еще большую опасность для выходного каскада контроллера. Если при замыкании на массу ток идет в обход форсунки, то при замыкании на питание возникает сквозной ток через открытый транзистор драйвера, и силовой ключ может выйти из строя за доли секунды. Именно поэтому защита срабатывает максимально быстро.
- Р0268 ВАЗ
- DTC_P0268_VAZ_LADA_1.jpg (151.96 КБ) 34 просмотра
1. Условия регистрации и физика явления
Форсунка подключена к бортовому питанию постоянно через главное реле. Драйвер контроллера замыкает цепь на массу, создавая ток через обмотку. В паузе между импульсами на выходе драйвера должно присутствовать напряжение питания, проходящее через обмотку форсунки. Однако если управляющий провод касается плюсового провода до форсунки, драйвер видит это напряжение даже при полностью исправной форсунке и отключенной нагрузке. Самодиагностика фиксирует аномалию и блокирует канал.
1.1 Критерии занесения кода в память
Условия регистрации Р0268 ВАЗ идентичны другим кодам замыкания на питание:
- Двигатель запущен и работает.
- Самодиагностика драйвера форсунок определила замыкание одного или нескольких выходов на источник питания.
Сигнальная лампа активируется через 5 секунд после возникновения кода, что подтверждает критический статус неисправности.
2. Можно ли продолжать движение?
При активном коде Р0268 ВАЗ третий цилиндр отключен. Двигатель работает на трех цилиндрах с характерными признаками: троение, потеря мощности, сильная вибрация на холостом ходу и под нагрузкой. Топливо в третий цилиндр не впрыскивается, воздух идет транзитом в выпуск, вызывая ложное обеднение и компенсаторное обогащение в остальных цилиндрах. Эксплуатация автомобиля в таком режиме ведет к перерасходу топлива, перегреву и разрушению каталитического нейтрализатора. Допустимо движение только до ближайшего места ремонта.
3. Пошаговая диагностика по заводской методике

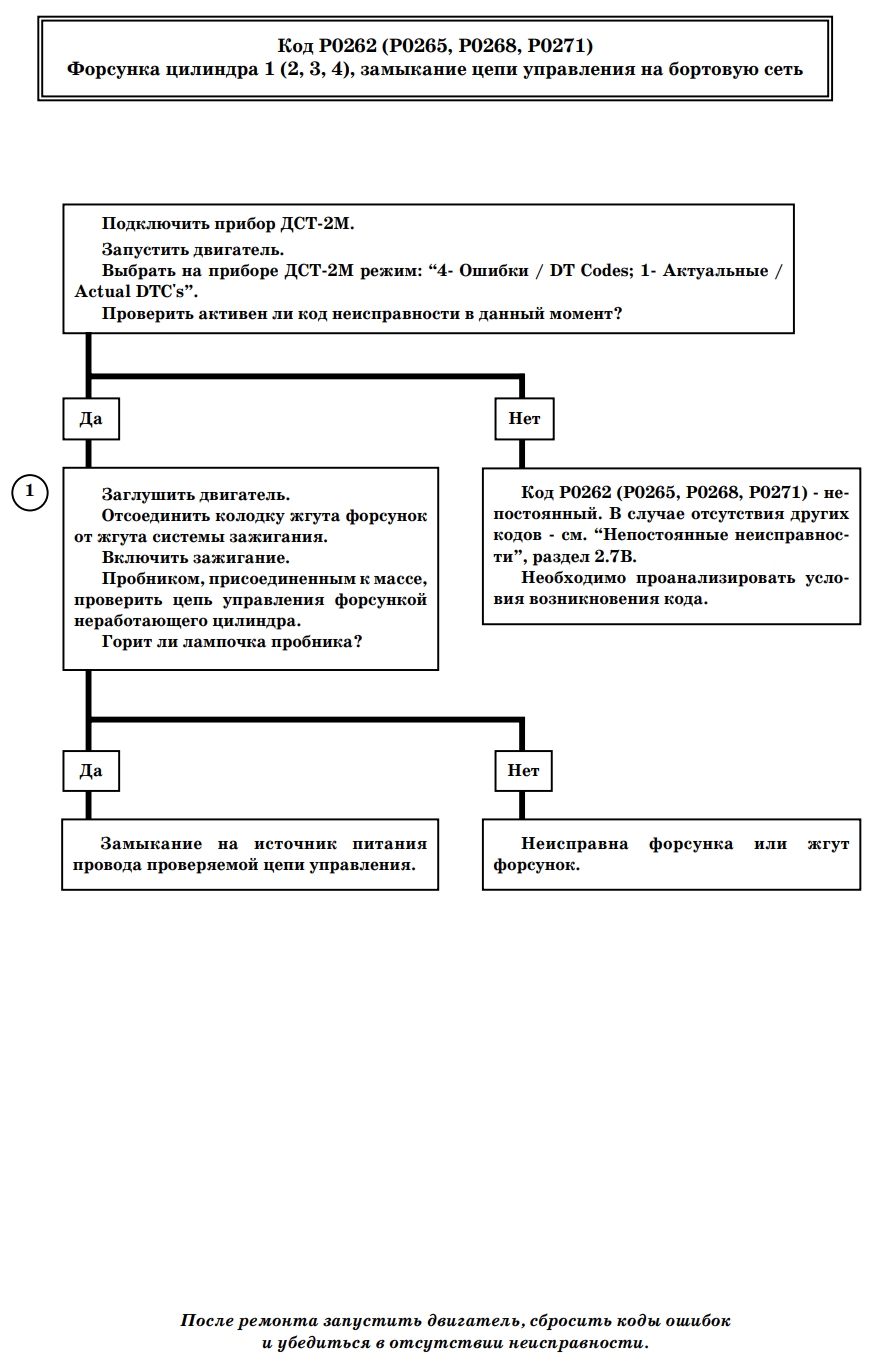

Технологическая карта предписывает один этап проверки, но дополняется важным указанием о возможной неисправности самой форсунки.
3.1 Проверка замыкания на источник питания в цепи управления

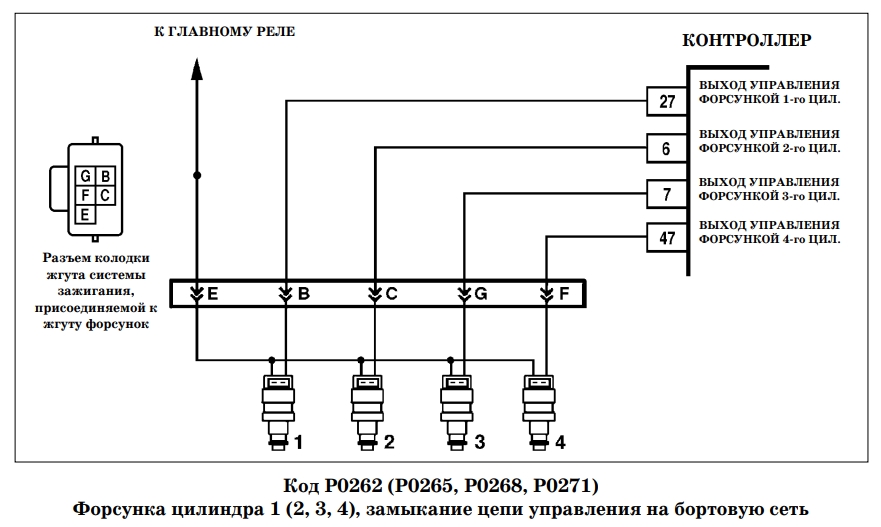

Основной и единственный предписанный шаг — проверяется замыкание на источник питания цепи между колодкой жгута системы зажигания к контроллеру и колодкой к жгуту форсунок.
Для проверки отключается колодка жгута системы зажигания от контроллера, а также отсоединяется колодка жгута форсунок от основного жгута. Мультиметр устанавливается в режим измерения постоянного напряжения. Зажигание включается, двигатель не запускается. Один щуп подключается к пину управления форсункой третьего цилиндра на колодке, идущей к контроллеру, второй — к массе двигателя.
Если на мультиметре отображается напряжение, близкое к 12 В, управляющий провод замкнут на плюсовую цепь в жгуте системы зажигания. Жгут должен быть тщательно осмотрен на всем протяжении от разъема ЭБУ до колодки форсунок. Ищутся оплавления, потертости изоляции, места касания с силовыми проводами, проходы через металлические кромки.
Если напряжение отсутствует, колодка жгута форсунок подключается обратно, но разъем непосредственно с форсунки третьего цилиндра снимается. При включенном зажигании мультиметром замеряется напряжение на управляющем контакте колодки форсунки. Присутствие бортового напряжения говорит о замыкании в жгуте форсунок. Его отсутствие свидетельствует об исправности жгута форсунок; в этом случае проблема либо в самой форсунке, либо в контроллере.
3.2 Проверка форсунки на межвитковое замыкание
Диагностическая информация содержит прямое указание: возникновение кода P0262 (P0265, P0268, P0271) может быть вызвано неисправностью соответствующей форсунки (межвитковое замыкание).
Межвитковое замыкание внутри обмотки форсунки меняет ее импеданс, и драйвер может ошибочно классифицировать аномально низкое сопротивление как замыкание на питание. Для проверки мультиметр переводится в режим омметра. Измеряется сопротивление между выводами форсунки третьего цилиндра. Норма 12–16 Ом. Если сопротивление падает ниже 10 Ом, форсунка неисправна. Дополнительно проверяется отсутствие проводимости между выводами форсунки и ее металлическим корпусом. Сравнение с сопротивлением форсунок других цилиндров помогает выявить начинающуюся деградацию обмотки.
4. Практические случаи и ремонтные рекомендации
Заводская документация напоминает: в контроллере используется драйвер форсунок, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепей управления форсунками. Эта функция драйвера гарантирует точное разделение типов замыканий, но возлагает на специалиста ответственность за корректную интерпретацию кода.
На ВАЗ 2110–2112 с двигателем 1.5 л жгут форсунок подвержен постоянному нагреву от выпускного коллектора. Провод управления третьим цилиндром находится в центре жгута, и его изоляция со временем становится хрупкой. При ослаблении хомутов жгут провисает, касаясь коллектора, и провода внутри свариваются. Код Р0268 ВАЗ в таких случаях появляется на полностью прогретом моторе, а после остывания пропадает.
На Калине и Приоре встречалась ситуация, когда жгут форсунок был поврежден при замене свечей зажигания. Механик, снимая катушку зажигания, зацепил жгут и повредил изоляцию провода управления третьим цилиндром о кронштейн. Провод оказался прижат к плюсовому проводу катушки, и при включении зажигания драйвер немедленно зафиксировал замыкание на питание.
На ВАЗ 2114 с 8-клапанным двигателем зафиксирован случай, когда Р0268 ВАЗ был вызван внутренним дефектом форсунки. Межвитковое замыкание развивалось постепенно: на холодную сопротивление составляло 13 Ом, но по мере прогрева падало до 3 Ом. Драйвер отключал цилиндр только на горячем двигателе. Замена форсунки полностью устранила ошибку.
Отдельного упоминания заслуживает случай с попаданием масла в разъем форсунки третьего цилиндра через изношенное уплотнительное кольцо. Масляная пленка создала проводящий мостик между контактом питания и управляющим контактом. Сопротивление утечки составляло около 200 Ом, что драйвер расценил как замыкание на питание. Промывка разъема очистителем контактов и замена уплотнительного кольца решили проблему.
На автомобилях с дополнительным электрооборудованием встречалась ошибка монтажа, когда провод управления форсункой случайно соединялся с плюсовым проводом при прокладке жгута сигнализации или иммобилайзера. Код появлялся сразу после установки дополнительного оборудования и не сбрасывался до исправления монтажа.
После устранения замыкания код стирается сканером. На работающем двигателе третий цилиндр должен включиться, вибрация и троение пропадают. Драйвер мгновенно верифицирует восстановление нормальной цепи. Отсутствие повторного кода в течение нескольких минут подтверждает успех ремонта. Если замыкание на питание существовало длительное время, выходной транзистор драйвера мог частично деградировать. Рекомендуется проверить осциллографом форму управляющих импульсов на выходе контроллера. При наличии остаточного напряжения в паузе или замедленного спада импульса контроллер подлежит ремонту или замене. Свечу третьего цилиндра также целесообразно осмотреть и при необходимости заменить, так как длительная работа без впрыска топлива приводит к ее переохлаждению и возможному загрязнению.
