P0264 Ошибка - Форсунка 2: низкий уровень сигнала (короткое замыкание на массу)

[morskoj]

Определение кода ошибки P0264

DTC P0264 — диагностический код неисправности, указывающий на короткое замыкание в цепи управления форсункой второго цилиндра на массу. Этот код требует немедленной диагностики, так как влияет на стабильность работы двигателя.

P0264 Ошибка - Форсунка 2: низкий уровень сигнала (короткое замыкание на массу)[


Что означает код P0264?

DTC P0264 расшифровывается как "Низкий уровень сигнала в цепи форсунки цилиндра 2" (Cylinder 2 Injector Circuit Low). Ошибка возникает, когда блок управления двигателем (ECU) обнаруживает аномально низкое сопротивление в цепи управления второй форсункой, что указывает на короткое замыкание проводки на массу.

Симптомы ошибки P0264

• - Загорание лампы Check Engine

• - Неустойчивая работа двигателя

• - Пропуски зажигания во 2-м цилиндре

• - Повышенная вибрация двигателя

• - Потеря мощности

• - Рывки и провалы при разгоне

• - Повышенный расход топлива

• - Затрудненный запуск двигателя

Основные причины возникновения ошибки P0264

1. Проблемы с электропроводкой

• - Короткое замыкание провода форсунки на массу

• - Повреждение изоляции проводов

• - Перетертая проводка в районе выпускного коллектора

• - Окисление контактов в разъемах

2. Неисправность форсунки цилиндра 2

• - Внутреннее короткое замыкание обмотки

• - Механическое повреждение корпуса

• - Проблемы с электрической частью форсунки

• - Замыкание соленоида на корпус

3. Проблемы с разъемами

• - Замыкание контактов в разъеме форсунки

• - Попадание влаги в электрические соединения

• - Повреждение изоляции разъема

• - Коррозия контактов

Особенности ошибки на разных автомобилях

ВАЗ (p0264 ошибка ваз)

• - Lada Kalina (p0264 ошибка калина): Характерные проблемы с проводкой во втором цилиндре

• - Lada Granta (p0264 ошибка гранта): Замыкание проводов в жгуте управления форсунками

• - Chevrolet Lacetti (p0264 лачетти): Проблемы с разъемами форсунок

Chevrolet Cruze (ошибка на шевроле круз p0264)

• - Чувствительность к качеству электрических соединений

• - Проблемы с изоляцией проводов в подкапотном пространстве

• - Необходимость тщательной проверки цепи управления

Диагностика и устранение неисправности P0264

1. Визуальный осмотр

• - Проверка целостности проводки к форсунке №2

• - Осмотр разъемов на предмет повреждений и окисления

• - Поиск следов короткого замыкания на массу

• - Проверка состояния изоляции проводов

2. Проверка сопротивления форсунки

• - Отсоединить разъем форсунки цилиндра 2

• - Измерить сопротивление между контактами форсунки

• - Нормальное значение: 12-16 Ом (зависит от модели)

• - При замыкании: сопротивление близко к 0 Ом

3. Диагностика проводки

• - Прозвонка цепи управления форсункой

• - Проверка сопротивления изоляции относительно массы

• - Поиск места короткого замыкания

• - Проверка целостности проводов до ЭБУ

Групповое появление ошибок

p0261 p0264 p0267

• - Указывает на системную проблему в жгуте проводов

• - Возможное повреждение общей шины управления

• - Проблемы с заземлением группы форсунок

p0267 p0264 p0261 p0270

• - Может свидетельствовать о проблемах в блоке управления

• - Возможное повреждение драйверов управления форсунками

• - Неисправность общего питания цепи форсунок

Пошаговая процедура диагностики

1. Сканирование кодов неисправностей - определение всех ошибок
2. Визуальный осмотр проводки - поиск очевидных повреждений
3. Проверка сопротивления форсунки - диагностика короткого замыкания
4. Диагностика цепи управления - проверка целостности проводки
5. Проверка разъемов - оценка состояния соединений
6. Тестирование изоляции - поиск замыкания на массу
7. Функциональная проверка - тестирование после ремонта

Профилактические меры

• - Регулярная проверка состояния электропроводки

• - Защита разъемов от влаги и грязи

• - Своевременная замена поврежденных компонентов

• - Использование термостойкой изоляции вблизи горячих деталей

• - Периодическая диагностика системы управления форсунками

Рекомендации по ремонту

• - Начинайте диагностику с тщательного визуального осмотра

• - Используйте мультиметр для проверки сопротивления

• - При замене форсунок используйте оригинальные запчасти

• - Тщательно изолируйте все соединения

• - Проверяйте целостность всего жгута проводов

• - После ремонта проводите тестовую поездку для проверки

Особые случаи и решения

P0264 на автомобилях ВАЗ

• - Причина: Перетертая проводка в районе выпускного коллектора

• - Решение: Восстановление проводки с термостойкой изоляцией

P0264 на Chevrolet Cruze

• - Причина: Попадание влаги в разъем форсунки

• - Решение: Очистка и сушка разъема, обработка защитным спреем

Заключение

Ошибка P0264 требует внимательного подхода к диагностике электрических цепей. Короткое замыкание на массу в цепи форсунки второго цилиндра может быть вызвано различными причинами — от повреждения изоляции до неисправности самой форсунки.
Для точного определения причины рекомендуется методичная проверка всех элементов цепи управления. Своевременное устранение неисправности предотвратит более серьезные проблемы с двигателем и обеспечит стабильную работу автомобиля. Особое внимание следует уделять качеству электрических соединений и защите проводки от высоких температур и влаги.

Следующая ошибка двигателя: P0265 Ошибка - Форсунка 2: высокий уровень сигнала (обрыв или КЗ на +12В)

[morskoj]

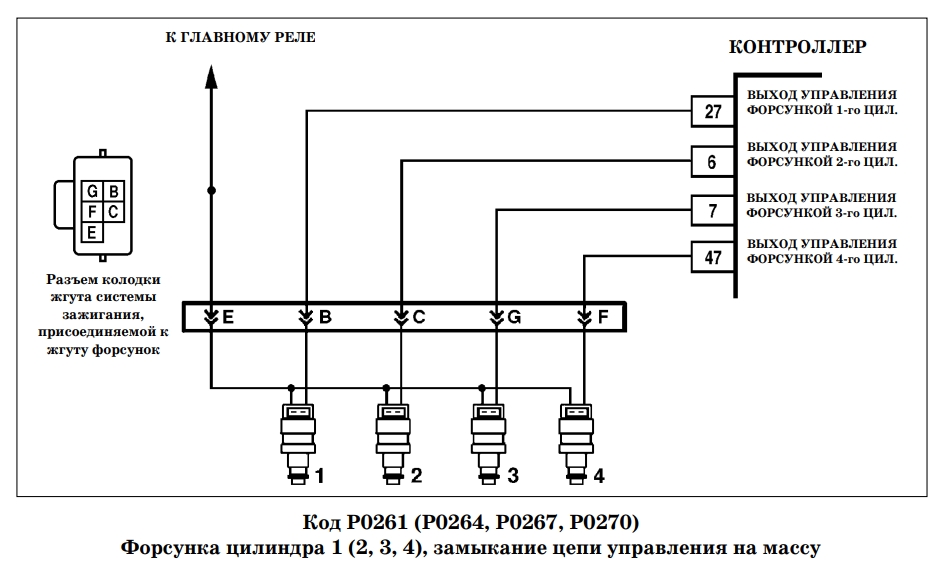

Код Р0264 ВАЗ — форсунка цилиндра 2, замыкание цепи управления на массу на двигателях ВАЗ

Ошибка Р0264 ВАЗ принадлежит к той же группе неисправностей драйвера форсунок, что и код Р0261, но с той лишь разницей, что короткое замыкание на массу фиксируется в цепи управления форсункой второго цилиндра. Алгоритм регистрации идентичен: встроенная самодиагностика выходного каскада контроллера обнаруживает, что ток в цепи при открытии силового ключа нарастает не по закону индуктивной нагрузки, а лавинообразно, что однозначно свидетельствует о замыкании управляющего провода на массу. Контроллер незамедлительно отключает данный канал, чтобы защитить драйвер от перегрева и необратимого разрушения.

Р0264 ВАЗ


1. Условия регистрации и электрическая суть явления

Форсунка представляет собой электромагнитный клапан с сопротивлением обмотки 12–16 Ом. При подаче управляющего импульса контроллер коммутирует цепь на массу, и ток плавно нарастает, создавая магнитное поле, открывающее клапан. Если провод управления касается массы где-либо помимо самой форсунки, ток идет по пути наименьшего сопротивления, минуя обмотку. Драйвер мгновенно фиксирует аномалию по форме тока и классифицирует ее как короткое замыкание.

1.1 Критерии занесения кода в память

Условия регистрации Р0264 ВАЗ предельно лаконичны:

• Двигатель запущен и работает.

• Самодиагностика драйвера форсунок определила замыкание одного или нескольких выходов на массу.

Временной порог отсутствует. Сигнальная лампа загорается через 5 секунд после возникновения кода неисправности — это один из самых коротких интервалов среди всех диагностических кодов, что подчеркивает критический характер замыкания.

2. Можно ли продолжать движение?

При активном коде Р0264 ВАЗ второй цилиндр полностью отключается. Двигатель работает на трех цилиндрах, что сопровождается сильной вибрацией, падением мощности, характерным троением. Управляющий датчик кислорода фиксирует лавину кислорода в выпускном коллекторе, и контроллер компенсаторно обогащает смесь в трех работающих цилиндрах. Это ведет к перерасходу топлива, риску повреждения нейтрализатора и разжижению масла несгоревшим бензином. Движение своим ходом допустимо только на минимальное расстояние до места ремонта. Длительная эксплуатация с отключенным цилиндром недопустима.

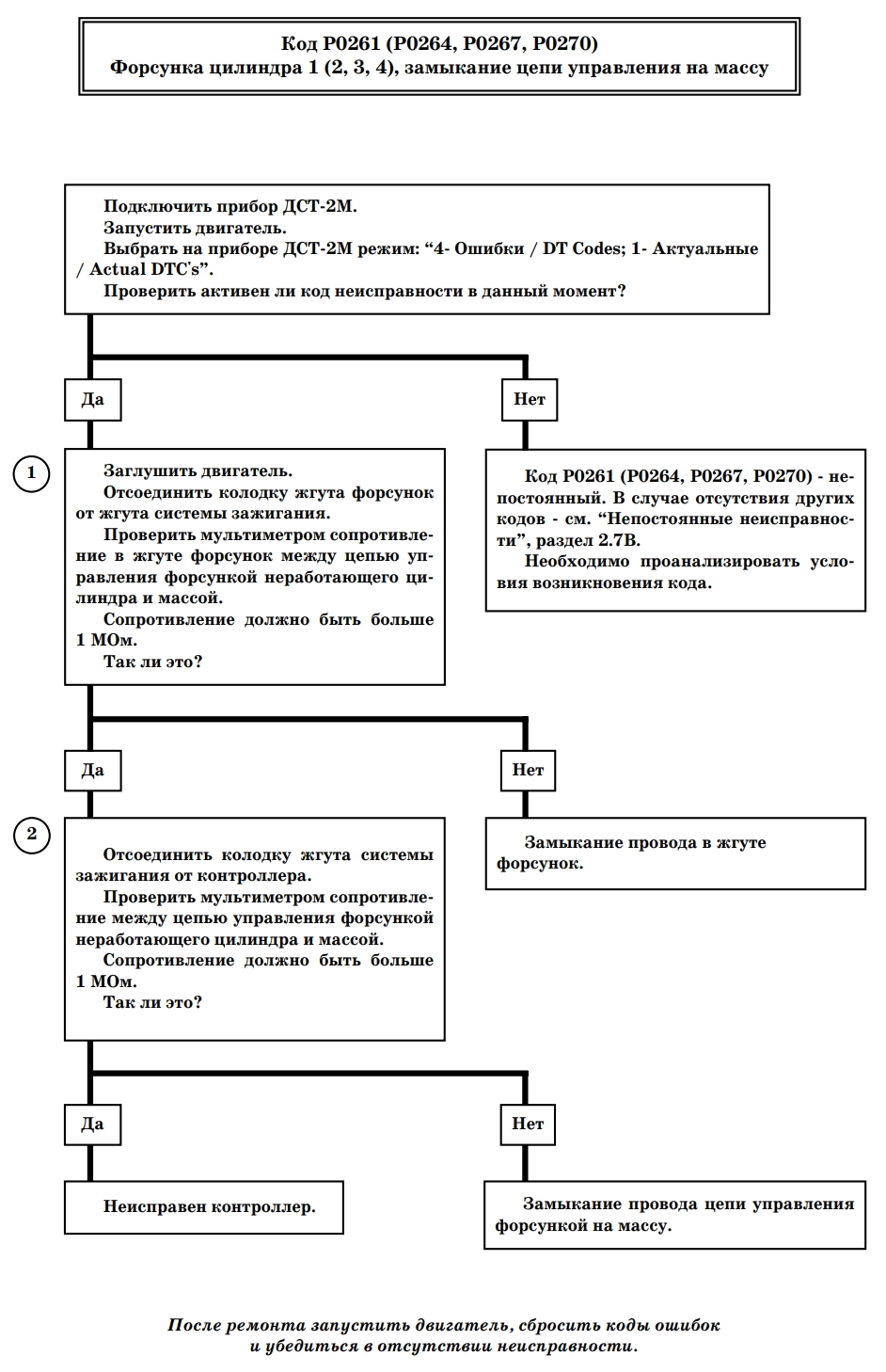

3. Пошаговая диагностика по заводской методике

Технологическая карта, единая для всех кодов замыкания цепей управления форсунками на массу, предписывает два этапа.

3.1 Проверка сопротивления между цепью управления форсункой и массой

Первый шаг локализует замыкание в жгуте форсунок. Колодка жгута форсунок отсоединяется от основного жгута системы зажигания. Мультиметр переводится в режим омметра. Один щуп подключается к контакту колодки, идущему к форсунке второго цилиндра, второй щуп — к массе двигателя.

Если мультиметр показывает низкое сопротивление (единицы Ом или десятки Ом), замыкание присутствует в жгуте форсунок или в самой форсунке. Для уточнения разъем отсоединяется непосредственно от форсунки второго цилиндра, и измерение повторяется. Если замыкание исчезло — дефект в форсунке. Если сохраняется — провод управления в жгуте форсунок имеет поврежденную изоляцию и касается массы. Жгут необходимо снять, тщательно осмотреть и прозвонить каждый провод по отдельности.

Если при отключенной колодке жгута форсунок сопротивление между цепью управления и массой бесконечно большое, замыкание находится на участке от этой колодки до контроллера либо внутри самого ЭБУ.

3.2 Локализация замыкания в цепи управления или контроллере

Второй этап применяется при исправном жгуте форсунок. Заводская документация прямо указывает: если жгут форсунок исправен, причиной возникновения кода является или неисправность внутри контроллера, или замыкание на массу в цепи управления форсункой.

Колодка жгута системы зажигания отключается от контроллера. Мультиметр в режиме прозвонки подключается между пином управления форсункой второго цилиндра на колодке и массой двигателя. Если цепь звонится, замыкание находится в жгуте системы зажигания на отрезке от разъема ЭБУ до колодки форсунок. Жгут проверяется визуально на предмет оплавлений, перетираний о кромки кузова и двигателя, повреждений хомутами крепления.

Если при отключенном контроллере замыкание отсутствует, а при подключенном появляется — дефект внутри ЭБУ. Выходной транзистор драйвера форсунок может быть пробит на массу вследствие перегрева или заводского брака. Такой блок управления требует квалифицированного ремонта или замены.

Дополнительная проверка — измерение сопротивления обмотки форсунки второго цилиндра. Норма 12–16 Ом. Сопротивление, стремящееся к нулю, говорит о внутреннем коротком замыкании обмотки, которое драйвер интерпретирует как замыкание цепи на массу. Форсунка с межвитковым замыканием подлежит замене.

4. Практические случаи и ремонтные рекомендации

Диагностическая информация акцентирует: в контроллере используется драйвер форсунок, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепей управления форсунками. Это свойство драйвера позволяет однозначно дифференцировать тип неисправности, но требует от диагноста точного следования карте проверок.

На ВАЗ 2110–2112 с двигателем 1.5 л жгут форсунок проложен в непосредственной близости от выпускного коллектора. При ослаблении заводских хомутов крепления провода провисают, и изоляция оплавляется о горячий металл. Оголенный провод управления форсункой второго цилиндра может привариться к коллектору, создав устойчивое замыкание на массу. После остывания двигателя контакт иногда пропадает, и ошибка становится плавающей — это характерный симптом именно термического повреждения изоляции.

На Калине и Приоре с 16-клапанным двигателем встречалась ситуация, когда жгут форсунок пережимался декоративной крышкой мотора. Провод управления вторым цилиндром оказывался прижат к алюминиевому кронштейну впускного коллектора, и вибрация постепенно протирала изоляцию. Код Р0264 появлялся не сразу после пуска, а через несколько минут движения, когда мотор набирал обороты и вибрация усиливалась.

На ВАЗ 2114 с 8-клапанным двигателем зафиксирован случай, когда причиной Р0264 ВАЗ стало окисление контактов в колодке жгута форсунок. Окисная пленка между соседними пинами создала токопроводящий мостик, по которому управляющий сигнал утекал на соседний провод, соединенный с массой через обмотку другой форсунки. Драйвер регистрировал аномально низкое сопротивление нагрузки. Промывка колодки очистителем контактов и тщательная просушка устранили проблему.

Отдельный случай: на ВАЗ 2110 после мойки двигателя под давлением вода попала в гофру жгута форсунок. Влага скопилась в нижней точке гофры и создала проводящую среду между проводом управления вторым цилиндром и массой. Код появлялся сразу после мойки и исчезал через несколько часов по мере высыхания. Потребовалась разборка гофры, просушка жгута и герметизация всех стыков.

После устранения замыкания код удаляется сканером. Проверка на заведенном двигателе: второй цилиндр должен включиться в работу, троение и вибрация исчезают. Драйвер форсунок немедленно верифицирует восстановление нормальной нагрузки. Отсутствие повторного кода в течение нескольких минут работы подтверждает успешный ремонт. Если замыкание было длительным, рекомендуется после восстановления цепи проверить работоспособность форсунки на слух стетоскопом — она должна отчетливо цокать при работе двигателя, что свидетельствует о поступлении управляющих импульсов.

Р0264 ВАЗ Ошибка
