P0141 Ошибка: Неисправность нагревателя датчика кислорода B1 S2. Причины и ремонт двигателей ВАЗ

Сообщение

Ошибка P0141 — Нагреватель датчика кислорода 2, банк 1 – неисправность электрической цепи

Код ошибки P0141 — это распространенная неисправность, связанная с системой управления двигателем. Когда электронный блок управления (ЭБУ) обнаруживает проблему в цепи подогрева второго кислородного датчика (лямбда-зонда), он зажигает лампу «Check Engine» и регистрирует ошибку P0141. Данный код указывает на неисправность цепи нагревателя датчика O2 (B1 S2).
В этой статье мы подробно разберем, что означает код P0141 , почему он возникает на автомобилях таких марок, как Renault , Chevrolet , Opel , Nissan , Ford , Hyundai , Peugeot , и как самостоятельно диагностировать и устранить эту проблему.

Что означает ошибка P0141?

Кислородные датчики (лямбда-зонды) имеют встроенный электрический нагревательный элемент. Его задача — быстро прогреть датчик до рабочей температуры (около 300-600 °C) после запуска холодного двигателя. Это необходимо для того, чтобы датчик начал корректно работать и передавать данные в ЭБУ как можно раньше, снижая вредные выбросы в режиме прогрева.
Код неисправности P0141 означает, что ЭБУ зафиксировал отклонение в работе цепи подогрева второго датчика кислорода (Bank 1, Sensor 2), который расположен после каталитического нейтрализатора. ЭБУ отслеживает потребляемый ток или сопротивление в цепи нагревателя, и если значения выходят за допустимые пределы, фиксируется ошибка.

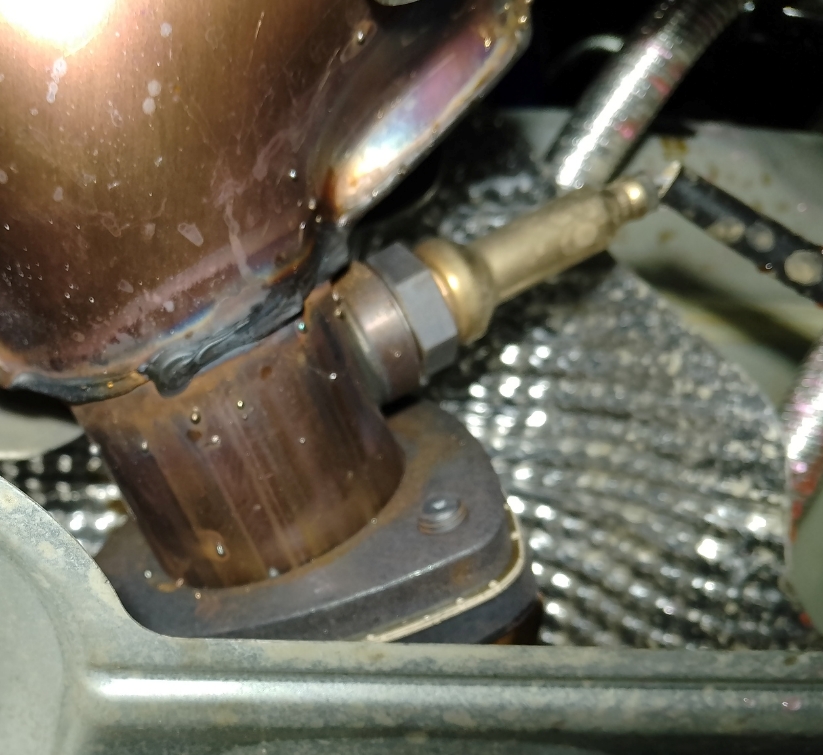

: Ошибка P0141: Неисправность нагревателя датчика кислорода B1 S2. Причины и ремонт; Screenshot_4.jpg (358.4 КБ) 348 просмотров

Симптомы ошибки P0141

Загорается лампа «Check Engine» на приборной панели.

Можно ли ездить с ошибкой P0141? Да, автомобиль будет работать, так как основной функционал датчика (контроль катализатора) не затрагивается напрямую. Однако возникают негативные последствия:

Повышенный расход топлива, особенно в режиме прогрева.

Нестабильная работа двигателя на холостом ходу после холодного пуска.

Повышенное содержание вредных веществ в выхлопных газах.

Система управления двигателем переходит в режим работы по усредненным параметрам.

Основные причины возникновения ошибки P0141

Причины появления кода ошибки P0141 можно разделить на три основные категории:
1. Неисправность самого датчика кислорода (лямбда-зонда). Самая распространенная причина — перегорает нагревательный элемент внутри датчика. Это естественный износ.
2. Проблемы с проводкой. Обрыв или короткое замыкание в проводах, питающих нагреватель датчика. Провода могут перетереться о элементы кузова, оплавиться о выхлопную систему или подвергнуться коррозии.
3. Плохой контакт. Окисление или повреждение контактов в разъеме, соединяющем датчик с проводкой автомобиля.
4. Проблемы с предохранителем или реле. Реже причиной может быть перегоревший предохранитель, отвечающий за цепь подогрева лямбда-зондов.
5. Неисправность ЭБУ двигателя. Наименее вероятная причина — сбой в самом блоке управления.

Ошибка P0141 на автомобилях конкретных марок

P0141 Renault / Dacia

Для автомобилей Renault Logan , Renault Duster , Renault Sandero , Renault Megane 2 характерно окисление контактов в разъеме из-за их расположения в подкапотном пространстве. Для ошибки P0141 Рено Дастер и ошибки P0141 Рено Логан первым делом следует проверить и почистить разъем.

P0141 Chevrolet / Шевроле

У Chevrolet Cruze ( Шевроле Круз 1.6 , Круз 1.8 ), Chevrolet Aveo , Chevrolet Niva часто встречается перетертая проводка. Для ошибки P0141 Шевроле Круз необходим тщательный визуальный осмотр жгута проводов у датчика.

P0141 Opel

На Opel Astra H , Opel Astra J , Opel Corsa C диагностика начинается с проверки предохранителей и целостности проводов. Ошибка P0141 Опель Астра часто решается заменой датчика.

P0141 Nissan

У Nissan Qashqai J10 , Nissan X-Trail датчики достаточно надежны, но могут выходить из строя из-за возраста и пробега. Ошибка P0141 Ниссан Кашкай требует проверки сопротивления нагревателя.

P0141 Ford

Для Ford Focus 1 , Ford Focus 2 , Ford Mondeo причины стандартны: проверка цепи питания нагревателя и самого датчика.

P0141 Hyundai / Kia

На Hyundai Accent ( Хендай Акцент ), Hyundai Solaris , Kia Rio проблема часто кроется в перетертых проводах около выпускного коллектора.

P0141 Volkswagen / Skoda

У Volkswagen Polo , Skoda Octavia необходима точная диагностика сопротивления нагревательного элемента.

Прочие марки (Peugeot, Citroen, Mitsubishi, Toyota, Lada)

Peugeot 308, Citroen C4: чувствительны к качеству датчиков, рекомендуется установка оригинальных запчастей.

Mitsubishi Lancer 9, Lancer 10: стандартный алгоритм диагностики.

Toyota Corolla, Lexus RX300: датчики имеют большой ресурс, но со временем выходят из строя.

Lada Granta, Lada Kalina, Lada Largus: характерны проблемы с контактами и качеством неоригинальных датчиков.

Диагностика и устранение ошибки P0141

Перед началом работ убедитесь, что двигатель остыл!
1. Визуальный осмотр. Тщательно проверьте провода и разъем, идущие к датчику B1 S2, на предмет повреждений, оплавлений и окисления.
2. Проверка предохранителя. Найдите в монтажном блоке предохранитель, отвечающий за цепь подогрева лямбда-зондов (информация в руководстве по эксплуатации автомобиля).
3. Проверка сопротивления нагревателя (самый точный метод).

Отсоедините разъем от датчика.

Используя мультиметр в режиме измерения сопротивления (Омы), проверьте сопротивление между двумя контактами нагревателя (обычно это два одинаковых тонких провода, например, белые). Сопротивление обычно должно быть в пределах 2-15 Ом. Если сопротивление бесконечно (обрыв) или близко к нулю (короткое замыкание) — датчик неисправен.

4. Проверка питания на разъеме.

Включите зажигание.

Подсоедините щупы мультиметра (режим DC Volts) к контактам питания нагревателя в разъеме со стороны автомобиля. Должно присутствовать напряжение бортовой сети (~12 В). Если его нет — проблема в проводке или предохранителе.

5. Замена датчика. Если диагностика подтвердила неисправность нагревателя в самом датчике, его необходимо заменить.

Заключение

Ошибка P0141 — это не критическая поломка, но ее устранение поможет вернуть двигателю оптимальные режимы работы, особенно при прогреве, и снизить расход топлива. Начинайте диагностику с простого визуального осмотра и проверки предохранителя. Если вы не уверены в своих силах, рекомендуется обратиться к специалистам автосервиса для точной диагностики и квалифицированного ремонта.

Следующая ошибка двигателя: P0144 Ошибка - Высокий уровень сигнала датчика кислорода (B1 S3)

Сообщение

Код Р0141 ВАЗ — цепь датчика кислорода после нейтрализатора, нагреватель неисправен на двигателях ВАЗ

: Р0141 ВАЗ; DTC_P0141_VAZ_LADA_1.jpg (118.21 КБ) 32 просмотра

Ошибка Р0141 ВАЗ диагностирует отказ нагревательного элемента диагностического датчика кислорода. Этот датчик, установленный после каталитического нейтрализатора, как и управляющий, оснащен электрическим подогревом для быстрого выхода на рабочую температуру. Без исправного нагревателя датчик слишком долго остается холодным, его внутреннее сопротивление не снижается до расчетных значений, и контроллер фиксирует неисправность. Важно понимать, что код Р0141 не связан напрямую с качеством сигнала датчика — он указывает исключительно на проблемы в цепи нагрева или на разрушение самой спирали подогрева.

1. Условия регистрации и принцип диагностики нагревателя

Контроллер не измеряет ток через нагреватель напрямую. Вместо этого он использует косвенный метод: по вольт-амперной характеристике чувствительного элемента рассчитывает его внутреннее сопротивление. Сопротивление циркониевого элемента жестко зависит от температуры: чем горячее датчик, тем ниже сопротивление. Если нагреватель не работает, температура элемента остается низкой, а сопротивление — высоким.

1.1 Критерии занесения кода в память

Алгоритм регистрации ошибки Р0141 ВАЗ требует одновременного выполнения трех условий:

Двигатель запущен и работает.

Рассчитанная контроллером температура нейтрализатора выше порога. Это условие гарантирует, что отработавшие газы уже достаточно прогрели выпускной тракт. Если даже при горячем выпуске сопротивление датчика не снизилось, вина лежит на нагревателе, а не на холодном пуске.

Рассчитанное контроллером сопротивление ДДК выше порога. Порог определяется калибровками прошивки, но физически это означает, что чувствительный элемент не достиг температуры, при которой возможен переход в активный режим.

Сигнальная лампа загорается через 2 драйв-цикла после возникновения кода.

2. Можно ли продолжать движение?

При активном коде Р0141 ВАЗ диагностический датчик прогревается только теплом отработавших газов. В условиях городского движения с частыми холостыми ходами температура выпуска может быть недостаточной для стабильной работы датчика. Контроллер периодически теряет возможность оценивать состояние нейтрализатора. Движение своим ходом допустимо, однако неисправный нагреватель замедляет переход диагностического датчика в активный режим и может маскировать отказ нейтрализатора. Ремонт откладывать не следует.

3. Заводская методика поиска неисправности

Технологическая карта содержит одно прямое указание, однако перед его выполнением необходимо проанализировать сопутствующие коды. Заводская документация содержит важную перекрестную ссылку: если одновременно с кодом Р0141 фиксируется код Р1141, то устранение неисправности следует начинать с карты кода Р1141. Код Р1141 указывает на неисправность именно в электрической цепи питания нагревателя, и начинать диагностику с него — значит идти от общего к частному.

3.1 Проверка надежности соединения датчика с жгутом

Первый и основной шаг, предписанный картой проверок, — проверяется надежность соединения датчика кислорода с жгутом проводов. Разъем диагностического датчика должен быть полностью защелкнут. Фиксатор часто ослабевает от вибраций, и колодка постепенно сползает с контактов, размыкая в первую очередь силовые цепи нагревателя. Внешний осмотр должен подтвердить целостность корпуса разъема, отсутствие трещин и следов оплавления. Контакты внутри колодки осматриваются на предмет коррозии — зеленый или белый налет создает переходное сопротивление, ограничивающее ток нагревателя.

3.2 Проверка сопротивления нагревателя

Хотя карта проверок не выделяет этот шаг отдельно, он логически необходим. Разъем датчика отсоединяется. Мультиметр переводится в режим омметра и подключается к контактам нагревателя на колодке самого датчика. Сопротивление исправной спирали должно находиться в пределах 2–10 Ом. Бесконечно большое сопротивление означает перегорание нагревателя — такой датчик подлежит замене. Сопротивление, близкое к нулю, говорит о коротком замыкании внутри нагревателя.

Полезно знать: контроллер в процессе работы рассчитывает сопротивление чувствительного элемента ДДК, которое зависит от рабочей температуры датчика. В зависимости от режима работы двигателя, сопротивление датчика кислорода может изменяться в диапазоне 90...500 Ом. Это диапазон для чувствительного элемента, а не для нагревателя. На практике прямое измерение сопротивления чувствительного элемента затруднено, поэтому первичная проверка ведется именно по спирали подогрева.

3.3 Проверка питания нагревателя

Разъем датчика остается отключенным. Зажигание включается без запуска двигателя. Мультиметр в режиме измерения постоянного напряжения подключается к контакту питания нагревателя на колодке жгута и массе двигателя. Должно присутствовать бортовое напряжение около 12 В. Если питание отсутствует, проверяется предохранитель цепи нагревателя датчиков кислорода в монтажном блоке. На многих моделях ВАЗ оба датчика запитаны через один предохранитель, и его перегорание вызывает одновременное появление кодов Р0135 и Р0141.

Далее проверяется управляющая цепь. Контроллер управляет нагревом методом ШИМ, коммутируя второй вывод нагревателя на массу. Прозванивается провод от второго контакта нагревателя до соответствующего пина ЭБУ. Обрыв этого провода делает нагреватель неработоспособным даже при наличии питания.

4. Практические причины и ремонтные рекомендации

Заводская документация особо выделяет две типовые причины возникновения кода Р0141 ВАЗ, не связанные с перегоранием спирали.

Первая — установка датчика кислорода другого типа. Нагреватели разных производителей имеют различные токовые характеристики и сопротивление. Если установлен датчик, не соответствующий спецификации контроллера, алгоритм диагностики может неверно рассчитать температуру элемента и ошибочно зафиксировать неисправность нагревателя. Перед заменой следует сверить каталожный номер датчика с рекомендованным заводом-изготовителем.

Вторая — ненадежный контакт в присоединительных колодках жгута и датчика. Диагностический датчик расположен под днищем автомобиля, где на него воздействуют вода, грязь и противогололедные реагенты. Контакты в разъеме окисляются, сопротивление контакта растет, ток через нагреватель падает. Контроллер фиксирует высокое сопротивление чувствительного элемента, так как датчик действительно недогревается из-за плохого контакта. Промывка разъема очистителем контактов, поджатие клемм и нанесение диэлектрической смазки часто устраняют ошибку без замены деталей.

На ВАЗ 2110–2112 с двигателем 1.5 л встречалась ситуация, когда жгут диагностического датчика провисал и касался приемной трубы глушителя. Провод питания нагревателя оплавлялся и замыкался на массу, что приводило к перегоранию предохранителя. После замены предохранителя нагреватель работал до следующего касания. Лечение требовало не только замены предохранителя, но и фиксации жгута новыми хомутами вдали от горячих поверхностей.

На Калине и Приоре наблюдались случаи, когда код Р0141 появлялся только в сырую погоду. Влага проникала в разъем через поврежденное уплотнительное кольцо и создавала токопроводящий мостик между контактами нагревателя и сигнальным контактом. Контроллер фиксировал искажение расчетного сопротивления, и лампа загоралась. После высыхания разъема ошибка исчезала. Замена уплотнительного кольца и герметизация разъема силиконовой смазкой решали проблему.

При замене датчика кислорода после нейтрализатора следует учитывать, что его разъем часто прикипает к ответной части из-за коррозии. Запрещено применять грубую силу и нагревать разъем открытым пламенем — пластик колодки необратимо деформируется, и новый датчик не удастся защелкнуть надежно. Рекомендуется использовать проникающую смазку для разъемов и аккуратно поддевать фиксатор тонкой отверткой.

После замены датчика или восстановления цепи нагревателя код удаляется сканером. Контрольная проверка выполняется на холодном двигателе: после пуска параметр USHK должен выйти из диапазона 399–501 мВ и стабилизироваться в зоне 590–750 мВ в течение нескольких минут, что подтверждает быстрый прогрев датчика исправным нагревателем. Отсутствие повторной регистрации кода в течение двух драйв-циклов говорит об успешном завершении ремонта.

: Р0141 ВАЗ ошибка; DTC_P0141_VAZ_LADA_2.jpg (286.56 КБ) 32 просмотра
