Ошибка P0132: Датчик кислорода 1, банк 1 – высокое напряжение

Что означает ошибка P0132?

Передний кислородный датчик (B1S1 - Bank 1 Sensor 1), расположенный до каталитического нейтрализатора, измеряет содержание кислорода в отработавших газах. На основе его показаний ЭБУ корректирует состав топливно-воздушной смеси.

В норме напряжение датчика колеблется в диапазоне 0.1-0.9V:

• Бедная смесь → низкое напряжение (~0.1-0.3V)

• Богатая смесь → высокое напряжение (~0.6-0.9V)

Ошибка P0132 возникает, когда ЭБУ фиксирует напряжение с датчика выше 1.5V в течение определенного времени. Это означает, что датчик постоянно сигнализирует о чрезмерно богатой смеси.

Причины возникновения ошибки P0132

Основные причины:

Богатая топливно-воздушная смесь:

• Неисправность форсунок (перелив)

• Высокое давление в топливной рампе

• Загрязнение воздушного фильтра

• Неисправность регулятора давления топлива

Проблемы с системой зажигания:

• Неисправные свечи зажигания

• Пробой катушек зажигания

• Неработающие цилиндры

Неисправность датчика кислорода:

• Замыкание сигнальной цепи на питание

• Загрязнение датчика продуктами сгорания

• Естественный износ

Проблемы с проводкой:

• Короткое замыкание в цепи датчика

• Повреждение изоляции проводов

• Окисление контактов

Другие причины:

• Неисправность ДМРВ (датчика массового расхода воздуха)

• Подсос воздуха во впускном коллекторе

• Проблемы с системой EGR

Симптомы неисправности

• Загорается лампа Check Engine

• Повышенный расход топлива

• Неустойчивая работа двигателя на холостом ходу

• Потеря мощности двигателя

• Черный дым из выхлопной трубы

• Запах бензина из выхлопа

• Провалы при нажатии на педаль газа

Диагностика и устранение ошибки P0132

Порядок диагностики:

Визуальный осмотр:

• Проверка целостности проводки к датчику

• Осмотр разъема на предмет окисления

• Проверка состояния воздушного фильтра

Проверка работы двигателя:

• Анализ состояния свечей зажигания

• Проверка работы всех цилиндров

• Измерение давления в топливной системе

Диагностика с помощью сканера:

• Наблюдение за показаниями кислородного датчика в реальном времени

• Анализ корректировок топливоподачи

• Проверка показаний ДМРВ

Проверка датчика:

• Измерение сопротивления нагревательного элемента

• Проверка опорного напряжения

• Анализ формы сигнала осциллографом

Методы устранения:

• Замена кислородного датчика - при подтверждении его неисправности

• Чистка или замена форсунок - при обнаружении перелива

• Замена регулятора давления топлива - при высоком давлении в системе

• Ремонт проводки - при обнаружении короткого замыкания

• Замена воздушного фильтра - при сильном загрязнении

• Ремонт системы зажигания - при неработающих цилиндрах

Особенности для конкретных моделей

Nissan (Qashqai, X-Trail, Almera):

• Частая причина - неисправность самого датчика

• Стоит проверить состояние воздушного фильтра

• Возможны проблемы с топливными форсунками

Chevrolet (Lacetti, Aveo, Cruze):

• Часто требуется замена датчика

• Проверить давление в топливной системе

• Обратить внимание на состояние свечей зажигания

Renault (Logan, Sandero):

• Характерны проблемы с проводкой

• Возможен подсос воздуха

• Стоит проверить работу системы вентиляции картера

Ford:

• Частая причина - неисправность топливных форсунок

• Проверить регулятор давления топлива

• Возможны проблемы с ДМРВ

Последствия игнорирования ошибки

• Значительное увеличение расхода топлива

• Преждевременный выход из строя каталитического нейтрализатора

• Повреждение свечей зажигания

• Потеря мощности двигателя

• Нестабильная работа двигателя

Ошибка P0132 требует немедленной диагностики и устранения, так как приводит к повышенному расходу топлива и может вызвать серьезные повреждения элементов системы выпуска отработавших газов.
Рекомендуется начинать диагностику с проверки состояния воздушного фильтра и свечей зажигания, затем проверить показания датчика с помощью диагностического оборудования, и только после этого принимать решение о замене датчика кислорода.

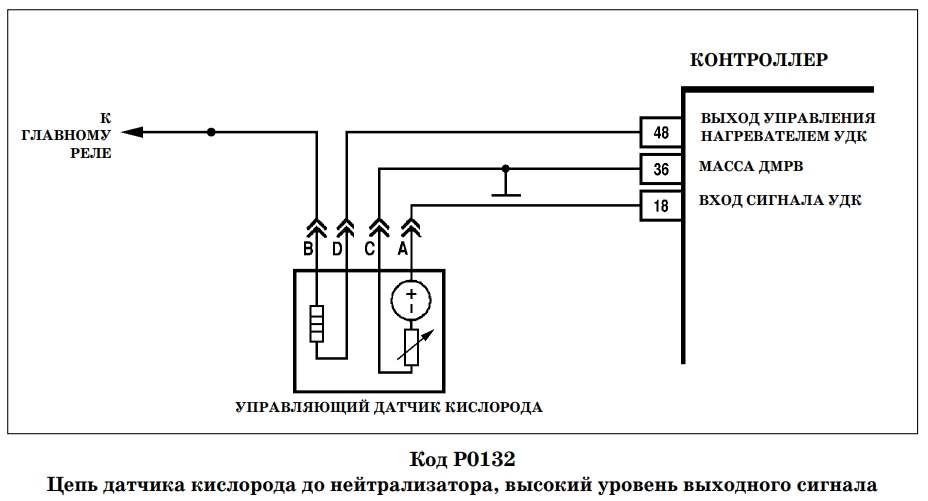

Код Р0132 ВАЗ — цепь датчика кислорода до нейтрализатора, высокий уровень выходного сигнала на двигателях ВАЗ

Ошибка Р0132 ВАЗ фиксируется контроллером при обнаружении аномально высокого напряжения в сигнальной цепи управляющего датчика кислорода. В отличие от кода Р0130, который диагностирует комплексную неработоспособность датчика, и кода Р0131, указывающего на низкий уровень сигнала, код Р0132 свидетельствует о том, что сигнальное напряжение стабильно и длительно превышает верхнюю границу рабочего диапазона. Физически это эквивалентно состоянию, когда датчик непрерывно сообщает о сильно обогащенной смеси, даже если реальный состав отработавших газов этому не соответствует.

1. Условия регистрации кода и электрическая природа явления

Циркониевый датчик кислорода при нормальной работе в режиме замкнутой петли генерирует напряжение в диапазоне от 50 до 900 мВ. Напряжение выше 1,1 В лежит за пределами физических возможностей исправного чувствительного элемента. Появление такого напряжения однозначно указывает не на реальный состав смеси, а на электрический дефект: либо сигнальный провод замкнут на источник питания, либо нарушена масса датчика, и весь потенциал питания смещает сигнал вверх.

1.1 Временные и параметрические критерии

Алгоритм занесения кода в память сформулирован в заводской документации предельно четко. Не требуется никаких перекрестных проверок с диагностическим датчиком кислорода, как в случае с Р0131 или Р0130. Достаточно выполнения двух условий:

• Двигатель проработал промежуток времени, длительность которого зависит от температуры охлаждающей жидкости при пуске — от 1,5 до 10 минут. Это необходимо, чтобы датчик гарантированно прогрелся и вышел на рабочий режим.

• Напряжение сигнала управляющего датчика кислорода (USVK) выше 1,1 В в течение 5 секунд.

Порог в 1,1 В выбран намеренно. Это значение выше, чем максимально возможное напряжение насыщения циркониевого элемента при переобогащении (обычно 0,9–1,0 В). Если контроллер видит 1,1 В и выше в течение пяти секунд, он делает однозначный вывод о неисправности цепи, а не о временном обогащении смеси. Сигнальная лампа загорается через 2 драйв-цикла после регистрации.

2. Можно ли продолжать движение?

При фиксации кода Р0132 ВАЗ система управления отключает режим замкнутой петли и перестает корректировать топливоподачу по сигналу УДК. Состав смеси начинает определяться базовыми калибровками без обратной связи. Это неизбежно ведет к повышенному расходу топлива и риску повреждения каталитического нейтрализатора при длительной эксплуатации. Движение своим ходом до сервиса допустимо, если водитель контролирует отсутствие других признаков неисправности, таких как черный дым из выхлопной трубы или падение мощности. Однако откладывать ремонт не следует.

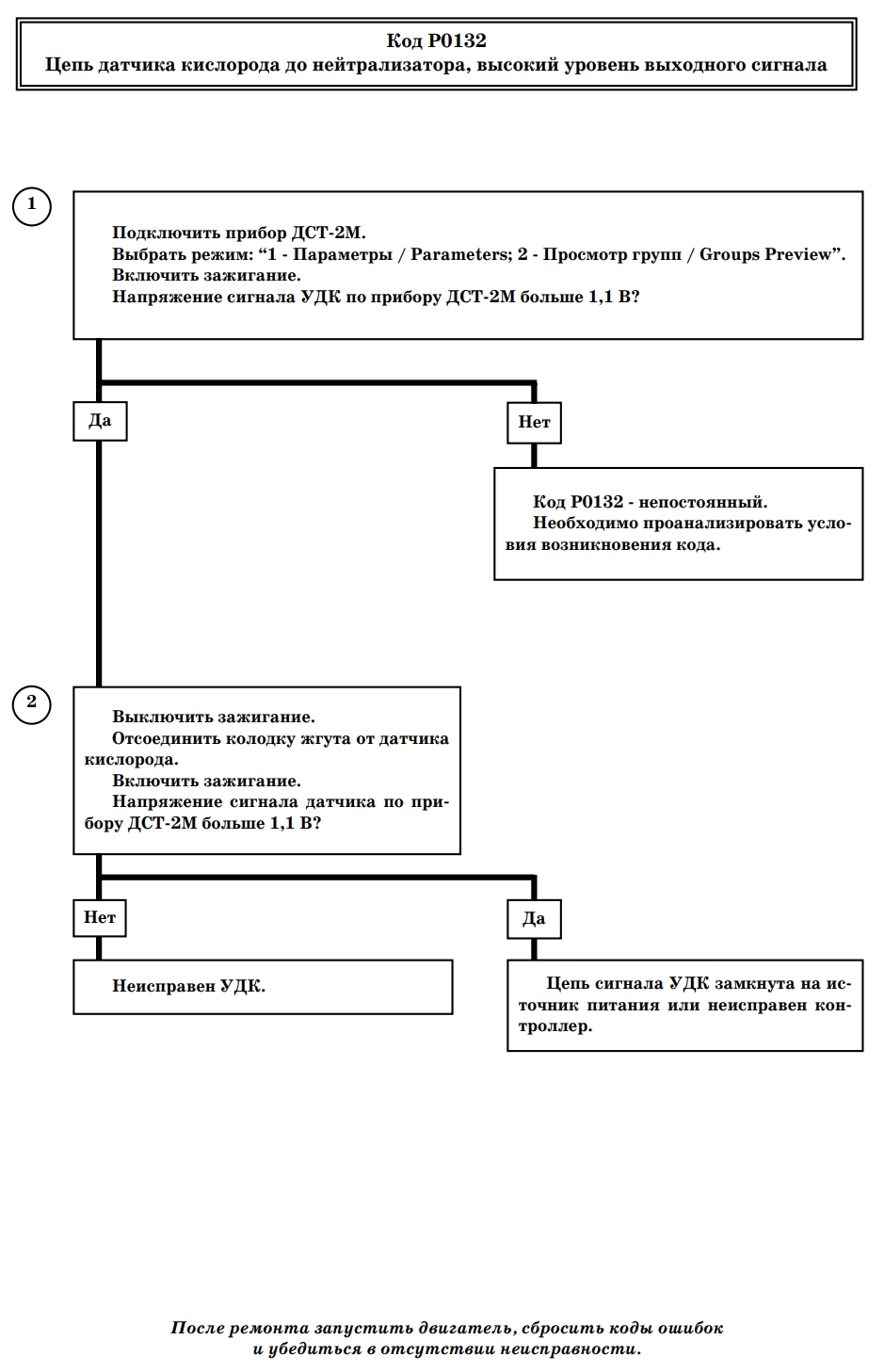

3. Пошаговая диагностика по заводской методике

Технологическая карта предписывает два этапа: инструментальное подтверждение высокого уровня сигнала и последующую локализацию причины в проводке или датчике.

3.1 Проверка напряжения сигнала УДК с помощью ДСТ-2М

Первым действием к диагностическому разъему подключается прибор ДСТ-2М. Выбирается режим отображения потоковых данных, и на экран выводится параметр USVK. Оператор должен знать эталонные величины: напряжение на контакте «А» непрогретого датчика кислорода равно 450 мВ. Это опорное напряжение, подаваемое контроллером через подтягивающий резистор.

После прогрева двигателя и перехода в замкнутую петлю напряжение должно изменяться в диапазоне 50...900 мВ. Если вместо активных переключений параметр USVK показывает стабильные 1,1 В и выше, и это значение не снижается при резком открытии дросселя, факт неисправности подтвержден.

3.2 Проверка исправности цепи сигнала датчика

Второй этап позволяет определить, где именно кроется дефект — в жгуте проводов или в самом датчике. Разъем управляющего датчика кислорода отсоединяется. Зажигание включается без запуска двигателя. Мультиметр в режиме измерения постоянного напряжения подключается между сигнальным контактом «А» колодки жгута и массой двигателя.

Исправная цепь при отключенном датчике должна показать ровно 450 мВ — опорное напряжение контроллера. Если мультиметр показывает напряжение, близкое к бортовому (12 В и более), сигнальный провод где-то замкнут на плюсовую цепь. Если напряжение выше 450 мВ, но ниже 12 В (например, 2–5 В), возможна утечка на цепь питания датчиков с напряжением 5 В. В обоих случаях необходимо прозвонить жгут от разъема датчика до контроллера. Типичные места замыкания на автомобилях ВАЗ:

• Перетирание изоляции жгута о выпускной коллектор или приемную трубу. При высокой температуре изоляция плавится, и соседние провода свариваются между собой.

• Попадание влаги в колодку жгута у контроллера. Окислы создают токопроводящие дорожки между пинами.

• Повреждение проводов внутри гофры в месте прохода жгута через моторный щит.

Если при отключенном датчике опорное напряжение составляет штатные 450 мВ, а при подключении датчика напряжение подскакивает выше 1,1 В, неисправен сам датчик. Внутренний дефект (пробой изоляции между сигнальным выводом и цепью нагревателя либо корпусом) приводит к тому, что на сигнальную линию попадает напряжение питания нагревателя. Такой датчик подлежит замене без попыток ремонта.

Дополнительная проверка: мультиметр в режиме омметра подключается к сигнальному выводу датчика и его корпусу. Любое конечное сопротивление (особенно ниже 1 МОм) свидетельствует о внутреннем пробое. Также проверяется сопротивление между сигнальным выводом и выводами нагревателя — короткого замыкания между ними быть не должно.

4. Практические примеры и особенности ремонта

На автомобилях ВАЗ 2110–2112, 2114–2115 с двигателями 1.5 и 1.6 л управляющий датчик кислорода расположен на приемной трубе, в зоне, куда часто попадает вода при преодолении луж. Резкое охлаждение раскаленного датчика водой вызывает термический удар, приводящий к растрескиванию керамического чувствительного элемента. Внутрь датчика попадает влага, которая создает проводящий мостик между сигнальной цепью и нагревателем. В результате на сигнальном проводе появляется напряжение 12 В, и код Р0132 ВАЗ фиксируется немедленно после прогрева.

На Калине и Приоре часто встречается дефект, связанный с некачественной опрессовкой контактов в колодке датчика. Провод нагревателя и сигнальный провод идут в одном жгуте, и при ослаблении обжимки отдельные жилки сигнального провода могут касаться соседнего контакта с напряжением 12 В. Симптом: код появляется периодически, чаще при интенсивных вибрациях двигателя на высоких оборотах. Лечение — разборка колодки и переобжимка клемм либо замена контактов.

Отдельную категорию составляют случаи, когда код Р0132 ВАЗ возникает после неквалифицированной замены датчика. При установке неоригинального датчика с несогласованной схемой нагревателя возможна ситуация, когда выводы сигнала и нагревателя перепутаны в разъеме, и на сигнальную линию подается напряжение питания. Перед установкой нового датчика необходимо сверить распиновку разъема с электросхемой конкретной модели.

Примечателен также случай из ремонтной практики: на ВАЗ 2114 после мойки двигателя под давлением вода попала в разъем контроллера, и между пинами сигнала УДК и питания образовался токопроводящий налет. Напряжение на сигнальной линии составляло около 2,5 В, что выше 1,1 В, но ниже бортовых 12 В. После разборки разъема ЭБУ, промывки контактов изопропиловым спиртом и сушки феном код пропал.

После устранения дефекта и стирания кода сканером выполняется контрольная проверка. На прогретом двигателе параметр USVK должен активно переключаться в диапазоне 50–900 мВ. Отсутствие повторного появления кода в течение двух драйв-циклов подтверждает успешное восстановление цепи.
