Определение кода ошибки P0131

Ошибка P0131 указывает на слишком низкое напряжение в цепи датчика кислорода 1 (банк 1). Эта проблема, связанна с датчиком кислорода 1 ("Первый", перед катализатором), банк 1 (Если двигатель V образный, то проблемы с датчиком на той стороне, на которой расположен 1-й цилиндр).

Что означает ошибка P0131

Означает что блок управления двигателем зафиксировал слишком низкое напряжение сигнала с датчика кислорода. Блок управления двигателем постоянно контролирует цепи и уровни входящих сигналов. В данном случае блок управления зафиксировал слишком низкий уровень сигнала с датчика кислорода, либо сигнала нет вообще.
По причина такой неисправности в жгуте проводов датчика кислорода, либо неисправен сам датчик.

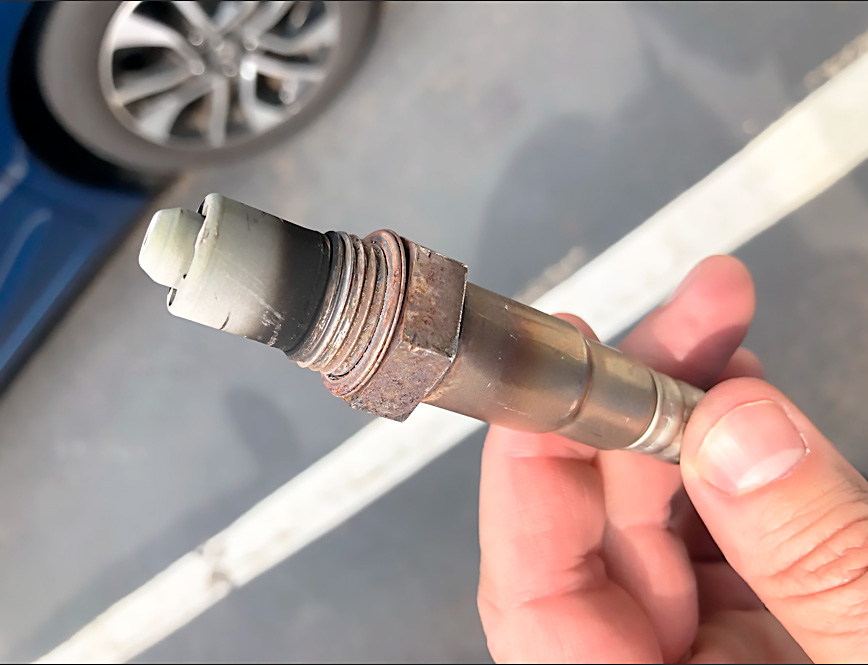

: Датчик кислорода; 5ddbe6a38f0aa8f9977e23c3b795c7fd.jpg (115.47 КБ) 205 просмотров

Причины возникновения ошибки P0131

Наиболее распространенными причинами возникновения ошибки P0131 являются:

Неисправность сенсора датчика кислорода

Ослабление или повреждение электрических проводов или разъема датчика кислорода

Короткое замыкание или обрыв электрических проводов в сигнальной цепи датчика кислорода

Каковы симптомы ошибки P0131?

При появлении ошибки P0131 на приборной панели автомобиля загорится индикатор Check Engine.

Блок управления двигателем автомобиля переведет двигатель в аварийный режим и установит соотношение компонентов топливовоздушной смеси согласно заранее установленным параметрам.

Двигатель начнет работать на более бедной топливной смеси во избежание повреждения каталитического нейтрализатора.

Это может привести к увеличению расхода топлива.

Выход из строя датчика кислорода приведет к падению мощности и неустойчивой работе двигателя.

Частые ошибки при диагностировании кода P0131

Наиболее распространенной ошибкой при диагностировании кода P0131 является пренебрежение очисткой кода ошибки с памяти компьютера и проведением тест-драйва автомобиля, что необходимо для подтверждения наличия проблемы.

Также шибкой является уверенность в том, что пропуски зажигания в цилиндрах двигателя вызваны неисправностью датчика кислорода, хотя, наоборот, пропуски зажигания в цилиндрах являются причиной неправильной работы датчика кислорода.

Еще одной ошибкой является непонимание того, что проблема может заключаться в неисправности датчика температуры охлаждающей жидкости.

Какой ремонт может исправить ошибку P0131?

Для устранения ошибки P0131 может потребоваться

Проверка наличия кода ошибки с помощью сканера, очистка кода с памяти компьютера и проведение тест-драйва автомобиля, чтобы выяснить, появляется ли код P0131 снова

Ремонт или замена электрического разъема датчика кислорода

Ремонт или замена электрических проводов, относящихся к датчику кислорода

Замена датчика кислорода

Дополнительные комментарии для устранения ошибки P0131

Проблемы с датчиками кислорода чаще всего возникают в более старых автомобилях с большим пробегом (как правило, более 150000 километров).Поскольку при появлении данной ошибки могут возникнуть проблемы с двигателем и управляемостью автомобиля, при обнаружении кода P0131 рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки. Помните что срок службы датчиков кислорода ограничен, и обычно составляет от 100 - 180 т. км. пробега автомобиля, после чего требуется его замена.

Следующая ошибка двигателя: P0132 Ошибка - Высокое напряжение датчика кислорода (B1 S1) - причины и ремонт на Nissan, Chevrolet, Renault, Ford

Сообщение

Код Р0131 ВАЗ — цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала на двигателях ВАЗ

Код Р0131 ВАЗ является одной из наиболее специфичных ошибок системы топливоподачи, поскольку фиксирует не полный отказ датчика, а устойчивое смещение его выходного сигнала в сторону бедной смеси. В отличие от кода Р0130, который регистрирует комплексную неработоспособность, Р0131 указывает на то, что управляющий датчик кислорода длительное время выдает напряжение ниже порогового значения, соответствующего стехиометрическому составу. Контроллер, обнаружив такое состояние в условиях, когда по косвенным признакам смесь должна быть богаче, делает вывод о неисправности либо самого чувствительного элемента, либо его сигнальной цепи.

: Р0131 ВАЗ; DTC_P0131_VAZ_LADA_1.jpg (111.97 КБ) 37 просмотров

1. Условия регистрации и физическая природа ошибки

Циркониевый датчик кислорода генерирует ЭДС, величина которой зависит от разницы парциального давления кислорода в отработавших газах и в атмосферном воздухе. При богатой смеси напряжение поднимается выше 600 мВ, при бедной — падает ниже 300 мВ. Исправный датчик в режиме замкнутой петли непрерывно пересекает порог 450 мВ, обеспечивая постоянную коррекцию. Если напряжение залипает ниже 40 мВ, контроллер воспринимает это как признак неисправности.

1.1 Первый сценарий регистрации: холодный датчик

Этот сценарий реализуется вскоре после запуска. Условия:

Двигатель проработал промежуток времени, определяемый начальной температурой охлаждающей жидкости (от 1,5 до 10 минут).

Напряжение сигнала холодного управляющего датчика кислорода (USVK) ниже 40 мВ в течение 5 секунд.

Логика диагностики: даже непрогретый датчик, только что вышедший из режима подачи опорного напряжения, не должен удерживать напряжение ниже 40 мВ столь длительное время. Такое поведение свидетельствует либо о коротком замыкании сигнального провода на массу, либо о внутреннем дефекте чувствительного элемента.

1.2 Второй сценарий регистрации: прогретый датчик при реально бедной смеси

Это более сложный алгоритм, использующий показания диагностического датчика кислорода для перекрестной проверки. Условия:

Система находится в режиме замкнутой петли и активно управляет топливоподачей по сигналу УДК (флаг B_LR = «Да»).

В течение 10 секунд напряжение сигнала прогретого УДК (USVK) меньше 40 мВ.

Напряжение сигнала ДДК (USHK) больше 0,5 В.

Контроллер видит, что диагностический датчик показывает бедную смесь (высокое напряжение ДДК), и в то же время управляющий датчик также показывает бедную смесь, но его сигнал аномально низок даже для бедной смеси. Если бы УДК был исправен, его напряжение при бедной смеси находилось бы в диапазоне 50–300 мВ, но не падало бы ниже 40 мВ на целых 10 секунд. Такое поведение однозначно классифицируется как неисправность цепи или датчика.

Сигнализатор неисправностей, как и в других случаях, загорается через 2 драйв-цикла.

2. Оценка возможности движения

При активном коде Р0131 ВАЗ контроллер отключает обратную связь по управляющему датчику и переходит на топливные карты разомкнутой петли. Топливоподача становится неоптимальной, что ведет к перерасходу топлива и неустойчивой работе двигателя, особенно на холостом ходу и переходных режимах. Движение своим ходом до места ремонта допустимо, но длительная эксплуатация с этим кодом приводит к работе двигателя на обедненной смеси, что провоцирует детонацию и ускоренный износ свечей зажигания и поршневой группы.

3. Пошаговая диагностика по заводской технологии

Диагностическая карта предписывает два последовательных этапа, причем первый — это инструментальное подтверждение наличия аномалии, а второй — локализация ее причины в проводке или самом датчике.

3.1 Проверка напряжения сигнала управляющего датчика кислорода

Первым шагом используется прибор ДСТ-2М в режиме отображения потоковых данных. Оператор наблюдает параметр USVK при различных режимах работы двигателя. Важно понимать эталонные значения: напряжение на контакте «А» непрогретого датчика кислорода равно 450 мВ. Это опорное напряжение, подаваемое контроллером, пока датчик холодный и не генерирует собственную ЭДС.

После прогрева и перехода в замкнутую петлю напряжение должно изменяться в диапазоне 50...900 мВ. Если вместо активных переключений оператор видит, что USVK залип на уровне 20–40 мВ и не поднимается даже при резком нажатии на педаль газа (когда смесь гарантированно обогащается), факт неисправности подтвержден, и необходимо переходить к проверке цепи.

3.2 Проверка исправности цепи сигнала датчика

Этот этап позволяет разделить дефект проводки и дефект самого датчика. Разъем управляющего датчика кислорода отсоединяется. Зажигание включается, двигатель не запускается. Мультиметром в режиме измерения постоянного напряжения проверяется сигнальный контакт «А» колодки жгута относительно массы двигателя.

Исправная цепь должна показать опорное напряжение 450 мВ. Если мультиметр показывает 0 В или значения, близкие к нулю, сигнальный провод замкнут на массу. Необходимо проследить жгут от разъема датчика до контроллера на предмет повреждения изоляции, оплавления о выпускной коллектор или перетирания о кронштейны. Особое внимание уделяется месту, где жгут проходит вблизи приемной трубы глушителя — там изоляция часто разрушается от перегрева, и оголенный сигнальный провод касается металла.

Если опорное напряжение в норме (450 мВ), неисправность локализуется в самом датчике. Для окончательной верификации замеряют сопротивление между сигнальным выводом датчика и его корпусом. Наличие проводимости говорит о внутреннем замыкании — такой датчик однозначно подлежит замене.

Дополнительно следует проверить состояние контактов в разъеме датчика. Окисление, ослабление обжимки, попадание влаги или масла создают переходное сопротивление, искажающее слабый сигнал датчика. При обнаружении загрязнений разъем промывается очистителем контактов и просушивается.

4. Практические особенности ремонта на автомобилях ВАЗ

На моделях ВАЗ 2110, 2112, 2114, 2115 управляющий датчик кислорода установлен на приемной трубе выпускного коллектора, в зоне, подверженной забрасыванию грязью и водой с дороги. Разъем датчика, расположенный снизу или сбоку от двигателя, часто страдает от коррозии контактов. Зеленый налет на клеммах создает паразитное сопротивление, которое имитирует низкий уровень сигнала, и код Р0131 ВАЗ фиксируется даже при полностью исправном датчике.

На Калине, Приоре и Гранте с 16-клапанными моторами жгут датчика кислорода проложен по задней стенке двигателя. При замене сцепления или ремонте стартера механики нередко повреждают жгут, отводя его в сторону без отсоединения разъема. Перебитый или пережатый сигнальный провод позже замыкается на массу и вызывает код Р0131. Если ошибка появилась вскоре после визита в сервис, следует в первую очередь осмотреть жгут на предмет механических повреждений.

Отдельно стоит упомянуть случаи, когда код Р0131 возникает из-за негерметичности выпускного коллектора или приемной трубы перед датчиком. Подсос атмосферного воздуха в выхлопной тракт разбавляет отработавшие газы кислородом, и датчик честно показывает бедную смесь с напряжением ниже 40 мВ. Контроллер, сравнивая сигналы УДК и ДДК, не видит расхождения — оба датчика показывают бедную смесь, но длительность удержания напряжения ниже 40 мВ превышает допустимый порог, и регистрируется ошибка. Поэтому перед заменой датчика обязательно проверяют герметичность выпускного тракта, особенно прокладку фланца приемной трубы и состояние гофры.

При замене датчика кислорода на новый важно убедиться, что резьбовое соединение не имеет следов старой графитной смазки или токопроводящих герметиков. Попадание этих веществ на чувствительный элемент меняет опорное напряжение датчика и приводит к повторному появлению ошибки. Новый датчик устанавливается с моментом затяжки, рекомендованным заводом-изготовителем, и его разъем герметизируется штатной резиновой прокладкой во избежание попадания влаги.

После завершения ремонта код стирается сканером, и выполняется контрольная поездка. На прогретом двигателе в режиме замкнутой петли напряжение USVK должно активно колебаться в диапазоне 50–900 мВ без длительных пауз на отметке ниже 40 мВ. Отсутствие повторной регистрации кода в течение двух драйв-циклов подтверждает успешное восстановление работоспособности системы.

: Р0131 Ошибка ВАЗ; DTC_P0131_VAZ_LADA_2.jpg (300.68 КБ) 37 просмотров
