Код Р0122 ВАЗ — цепь датчика положения дроссельной заслонки, низкий уровень сигнала на двигателях ВАЗ
Ошибка Р0122 ВАЗ указывает на то, что напряжение в сигнальной цепи датчика положения дроссельной заслонки упало ниже минимально допустимого порога, составляющего 0,2 В. Для систем управления двигателем с механическим дросселем и потенциометрическим датчиком этот сигнал является одним из главных: по нему контроллер рассчитывает нагрузку, корректирует угол опережения зажигания и управляет режимом холостого хода. При получении сигнала ниже 0,2 В блок управления переходит в резервный режим, игнорируя показания датчика и рассчитывая нагрузку исключительно по оборотам коленчатого вала и сигналу датчика массового расхода воздуха или абсолютного давления.
- Р0122 ВАЗ
- DTC_P0122_VAZ_LADA_1.jpg (96.34 КБ) 938 просмотров
1. Условия регистрации кода и физика возникновения
Датчик положения дроссельной заслонки на двигателях ВАЗ конструктивно представляет собой переменный резистор, подвижный контакт которого механически связан с осью дросселя. При полностью закрытой заслонке напряжение сигнала минимально и должно находиться в строго определенном коридоре. При открытии заслонки напряжение линейно возрастает.
1.1 Логика занесения кода в память
Контроллер непрерывно мониторит сигнал на аналоговом входе. Код Р0122 ВАЗ заносится в память при одновременном выполнении следующих условий:
- Двигатель запущен и работает.
- Напряжение сигнала датчика положения дроссельной заслонки опускается ниже 0,2 В.
Порог в 0,2 В выбран не случайно: он находится значительно ниже минимального допустимого напряжения закрытой заслонки, которое с учетом процедуры автоматического обнуления составляет 0,35 В. Таким образом, код Р0122 фиксирует не просто неверную регулировку, а именно электрическую неисправность — обрыв, короткое замыкание или потерю питания.
Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода. При этом диагностический прибор ДСТ-2М (или его современные аналоги) при включенном зажигании показывает значение переменной WDKBA равным 5,9%, что является аварийным значением, подставляемым контроллером вместо реального положения заслонки.
2. Можно ли продолжать движение и нужна ли эвакуация
Эвакуация при изолированном коде Р0122 ВАЗ не требуется, однако эксплуатационные качества автомобиля заметно ухудшаются. Контроллер, потеряв достоверный сигнал о положении дросселя, перестает адекватно отрабатывать переходные режимы. Водитель может наблюдать следующие симптомы:
- Неустойчивый холостой ход, вплоть до остановки двигателя при выжиме сцепления.
- Провалы и рывки при разгоне из-за неверного расчета обогащающей порции топлива.
- Повышенный расход топлива, поскольку система топливоподачи работает по резервным алгоритмам.
Допускается движение до места ремонта своим ходом, но с осторожностью: не следует резко ускоряться и перестраиваться в плотном потоке, так как реакция на педаль газа становится непредсказуемой.
3. Пошаговая методика поиска и устранения неисправности

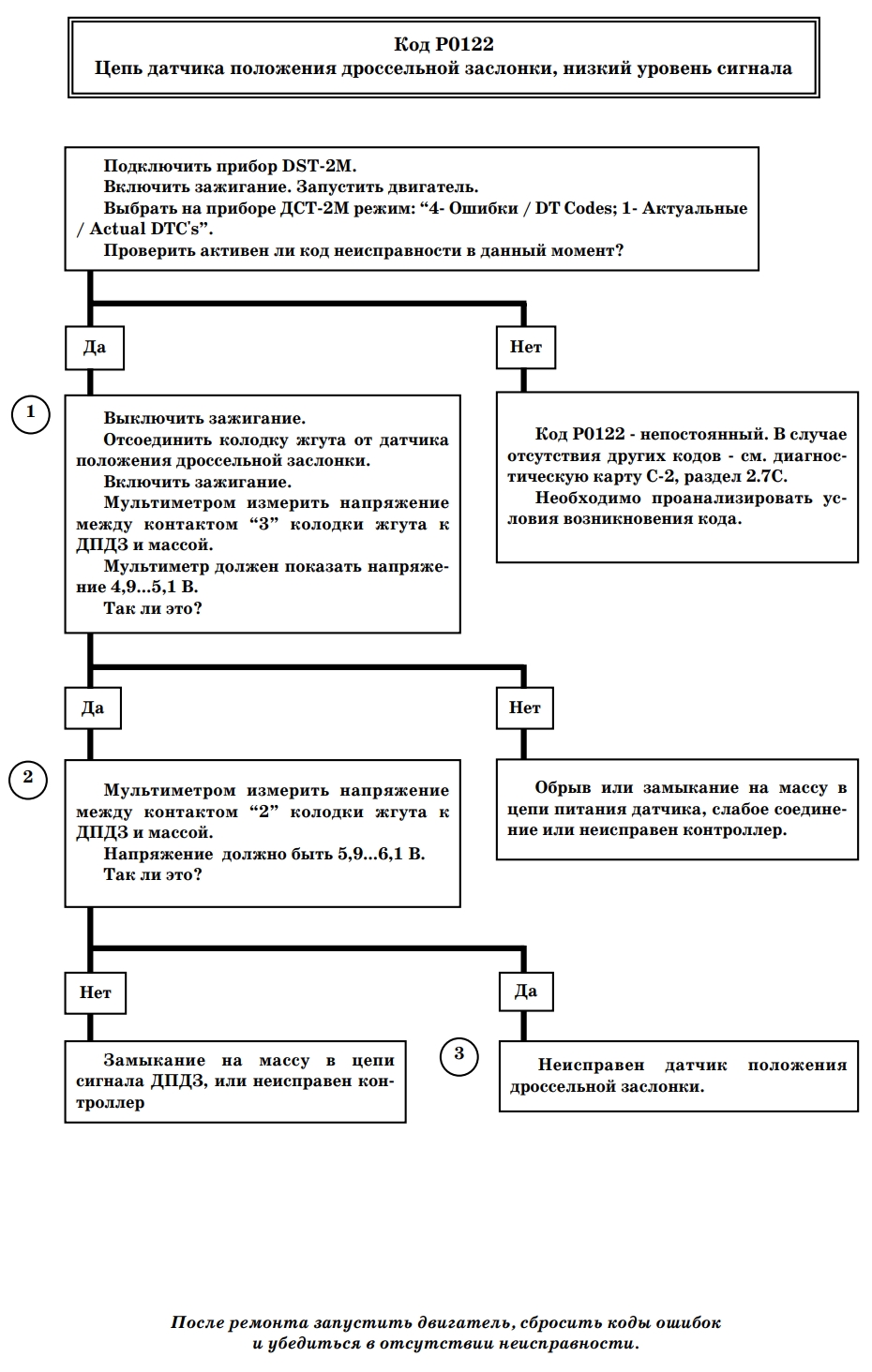

Заводская диагностическая карта предписывает четкую последовательность, начиная от проверки питания и заканчивая инициализацией нового датчика. Отклонение от этой последовательности часто приводит к ложным выводам и замене заведомо исправных компонентов.
3.1 Проверка механической части привода дроссельной заслонки
Прежде чем погружаться в электрические измерения, необходимо исключить механические причины. Если напряжение выходит за диапазон автоматического обнуления при закрытой дроссельной заслонке, то необходимо проверить трос привода дроссельной заслонки на заедание и привод на исправность.
Проверяется плавность хода троса газа от педали до сектора на дроссельном патрубке. Трос не должен иметь заломов, разлохмаченных жил и закусываний в оплетке. Сектор дросселя должен возвращаться в исходное положение под действием возвратной пружины четко, без малейшего подклинивания. Загрязнение оси дросселя и нагар на внутренних стенках патрубка могут препятствовать полному закрытию, однако код Р0122 говорит именно о слишком низком напряжении, что для механически заевшего в приоткрытом состоянии дросселя нетипично. Тем не менее, проверка механической части обязательна как первый шаг.
3.2 Проверка наличия напряжения питания датчика

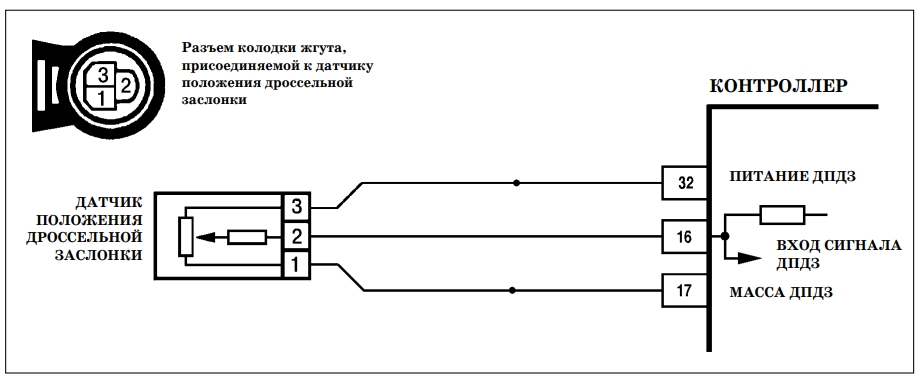

ДПДЗ имеет три вывода: питание, масса датчика и сигнальный. Неисправность цепи питания напрямую вызывает падение сигнального напряжения. Заводская документация предписывает начать электрическую диагностику именно с этой проверки.
Разъем снимается с датчика. Зажигание включается, двигатель не запускается. Мультиметр в режиме измерения постоянного напряжения подключается к контактам колодки жгута, соответствующим питанию и массе датчика. Номинальное напряжение питания должно составлять 5 В (допускается небольшое отклонение в пределах 4,9–5,1 В). Если напряжение отсутствует или значительно занижено, дальнейший поиск ведется в направлении жгута и контроллера: прозванивается провод питания от разъема датчика до соответствующего пина ЭБУ, проверяется отсутствие замыкания этого провода на массу.
Особенность, которую необходимо учитывать: обрыв или замыкание на массу цепи питания датчиков вызывает код Р0122. На контроллерах М7.9.7 и Январь 7.2 шина питания датчиков (+5 В) является общей для ДПДЗ и датчика абсолютного давления. Если одновременно присутствуют коды по ДАД и ДПДЗ, проблема почти наверняка в общем питающем проводе или в неисправности стабилизатора напряжения внутри блока управления.
3.3 Проверка исправности цепи входного сигнала
Следующий шаг, прямо предписанный технологической картой, — проверка сигнальной линии. Согласно внутренней схемотехнике контроллера М7.9.7 при отключенном датчике положения дроссельной заслонки на контакте «2» колодки жгута к ДПДЗ должно присутствовать напряжение 6±0,1 В.
Этот тест крайне информативен. Мультиметром измеряется напряжение между сигнальным контактом колодки и массой двигателя при отключенном датчике и включенном зажигании. Если напряжение составляет около 6 В, контроллер и проводка до разъема исправны — проблема локализуется в самом датчике. Если напряжение близко к нулю, имеет место обрыв сигнального провода или замыкание его на массу. Если напряжение есть, но оно значительно ниже 6 В — возможно, частичное повреждение изоляции и утечка сигнала.
Далее проверяется сам датчик. Мультиметр переводится в режим измерения сопротивления и подключается к сигнальному и массовому выводам ДПДЗ. При плавном открытии дроссельной заслонки сопротивление должно меняться без скачков и провалов. Изношенный датчик часто имеет «мертвую зону» в начале хода: сопротивление обрывается или скачет именно в том положении, где чаще всего эксплуатируется дроссель. Это приводит к просадке напряжения ниже 0,2 В и появлению кода Р0122.
3.4 Контроль параметров в потоковых данных
Прибор ДСТ-2М в режиме «Параметры / Входы АЦП» показывает положение дроссельной заслонки в вольтах, что позволяет оценить корректность работы датчика без его демонтажа. Заводские эталонные значения:
| Положение дроссельной заслонки | Напряжение сигнала, В | Показание положения, % |
|---|
| Полностью закрыта | 0,35 – 0,70 | 0 |
| Полностью открыта | 4,05 – 4,75 | 76 – 81 |
Напряжение должно равномерно повышаться при открытии дроссельной заслонки. Любые скачки, резкие падения или выход за указанные пределы свидетельствуют о неисправности датчика. Если при полностью закрытой заслонке напряжение стабильно ниже 0,35 В и, тем более, ниже 0,2 В, датчик не подлежит регулировке и требует замены.
3.5 Процедура замены датчика и сброса автоматического обнуления
При установке нового ДПДЗ необходимо учитывать наличие функции автоматического обнуления. Контроллер запоминает напряжение закрытой заслонки в определенном диапазоне, и это значение используется как точка отсчета 0%. Если напряжение в пределах 0,35...0,7 В, контроллер использует это значение, как соответствующее закрытому положению дроссельной заслонки.
Однако после замены датчика старые адаптации сохраняются, и новый датчик может работать некорректно. Заводская документация прямо предписывает: после замены датчика необходимо сбросить величину автоматического обнуления. Эта процедура выполняется с помощью прибора ДСТ-2М в режиме «Доп. испытания / Сброс ЭБУ с инициализацией».»
Если специализированный прибор недоступен, допустимо выполнить сброс путем отключения минусовой клеммы аккумулятора на 10–15 минут, однако полная инициализация с очисткой адаптивных таблиц возможна только дилерским сканером. После сброса необходимо запустить двигатель и дать ему поработать на холостом ходу до включения вентилятора, чтобы контроллер заново обучился положению закрытой заслонки.
4. Практические наблюдения и характерные случаи
Опыт ремонта автомобилей ВАЗ показывает, что код Р0122 ВАЗ на моделях 2110, 2112, 2114, Калина и Приора чаще всего вызывается именно износом резистивного слоя в датчике. ДПДЗ на этих автомобилях установлен непосредственно на дроссельном патрубке и подвергается постоянной вибрации и нагреву от двигателя. Со временем графитовая дорожка истирается в зоне малых открытий дросселя, сопротивление падает до нуля, и напряжение сигнала проваливается ниже 0,2 В. Характерный симптом: ошибка появляется только на холостом ходу, а при движении с приоткрытой заслонкой пропадает.
На модели ВАЗ 2107 с инжектором и высотой панелью встречается другая типовая проблема: из-за неудачной прокладки жгута провода ДПДЗ перетираются о кромку впускного ресивера. Короткое замыкание сигнального или питающего провода на массу дает ту же картину — напряжение падает ниже 0,2 В.
Примечателен случай из практики: на Калине периодически возникал код Р0122, и диагностика указывала на датчик. После замены ДПДЗ ошибка вернулась через неделю. При детальном осмотре выяснилось, что разъем датчика имел микротрещину в пластиковом корпусе, через которую внутрь попадал масляный туман из системы вентиляции картера. Масло, оседая на контактах, создавало токопроводящую пленку, которая имитировала утечку сигнала на массу. Промывка разъема и замена колодки решили проблему окончательно.
После выполнения любых ремонтных операций обязательна контрольная проверка: на заведенном двигателе в режиме потоковых данных напряжение ДПДЗ на холостом ходу должно находиться в пределах 0,35–0,7 В, а при плавном открытии дросселя — равномерно расти до значений не менее 4 В. Отсутствие кода Р0122 в памяти после двух драйв-циклов подтверждает успешное завершение ремонта.
