Ошибка P1713: полное руководство по диагностике и ремонту на грузовых автомобилях КАМАЗ

Сообщение

Краткая версия: значение кода P1713 для КАМАЗ и других марок

КАМАЗ с автоматическими коробками передач Allison (модели 3000/4000 Series) или ZF Ecolife — потеря связи с блоком управления трансмиссией (TCM) по CAN-шине, обрыв или короткое замыкание в линии связи, неисправность самого модуля TCM.

В отдельных случаях на КАМАЗах с механической коробкой передач код может формироваться при отказе датчика положения педали сцепления или датчика нейтрали, но это нетипичная ситуация.

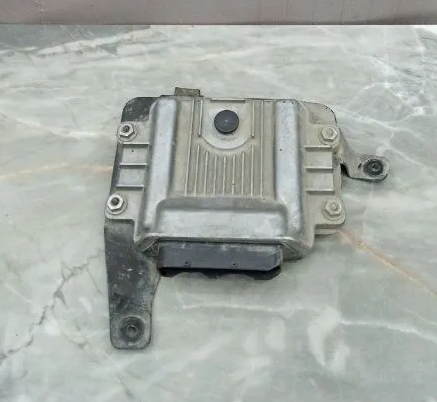

: Ошибка P1713; DTC_P1713.jpg (100.65 КБ) 14 просмотров

Причины возникновения ошибки P1713

Код P1713 на грузовиках КАМАЗ указывает на то, что блок управления двигателем (ECM) перестал получать ответные сообщения от блока управления коробкой передач. Без этого обмена невозможна синхронизация работы силового агрегата и трансмиссии, что приводит к переходу в аварийный режим.

Основные факторы, приводящие к ошибке p1713 камаз

Обрыв или короткое замыкание витой пары CAN-шины (High/Low) между ECM и TCM. Чаще всего изоляция перетирается в местах прилегания жгута к раме, особенно в зоне топливного бака или раздаточной коробки.

Окисление или ослабление контактов в разъёмах блока TCM (обычно закреплён на раме с левой стороны) или в разъёме на коробке передач. Попадание влаги, соли и грязи вызывает рост сопротивления вплоть до полного разрыва цепи.

Недостаточное напряжение питания TCM: при просадке ниже 9 Вольт во время пуска двигателя модуль не инициализируется и не отвечает на запросы ECM. Причина может быть в изношенном аккумуляторе, окислившейся массе или неисправном реле питания.

Выход из строя реле питания TCM в монтажном блоке под капотом — подгорание силовых контактов или обрыв обмотки реле.

Внутренняя неисправность блока управления трансмиссией: повреждение микросхемы CAN-трансивера из-за скачков напряжения, заводской дефект или естественная деградация пайки процессора после многолетней вибрации.

Можно ли продолжать движение на автомобиле с активной ошибкой P1713

Решение о возможности движения зависит от того, как отреагировала коробка передач на потерю связи.

Если ошибка сохранена только в памяти, а коробка продолжает переключаться нормально и не горит контрольная лампа трансмиссии — допустимо аккуратно доехать до сервиса своим ходом. При этом следует следить за отсутствием внезапного перехода в аварийный режим.

При активном коде ошибка двигателя автомобиля p1713 на КАМАЗе коробка Allison или ZF часто переходит в аварийный режим: блокируется одна передача (обычно третья или четвёртая), задний ход может отключаться. В таком состоянии движение возможно только до ближайшей площадки со скоростью не выше 40 км/ч. Длительная езда на аварийной передаче вызывает перегрев масла и ускоренный износ фрикционов.

Если рычаг селектора не реагирует на перемещения, включается только «нейтраль» или коробка не передаёт крутящий момент — движение своим ходом невозможно. В этой ситуации вызывают эвакуатор. Буксировка грузовика с автоматической коробкой без запуска двигателя запрещена из-за отсутствия смазки в насосе.

Увеличится ли расход топлива при езде с такой ошибкой двигателя

Да, расход топлива возрастает значительно.

При потере связи с TCM блок управления двигателем не получает данных о включённой передаче, нагрузке и температуре масла. ECM вынужден работать по жёсткой аварийной карте впрыска с обогащённой смесью и фиксированным углом опережения зажигания. Расход дизельного топлива может увеличиться на 15–25%.

Если коробка «зависла» на одной пониженной передаче, двигатель постоянно работает на повышенных оборотах без блокировки гидротрансформатора. Это приводит к дополнительному перерасходу горючего до 30% по сравнению с нормальным режимом.

Как исправить ошибку P1713: пошаговая диагностика и ремонт

Ниже приведён алгоритм поиска неисправности, основанный на практике ремонта грузовой техники с двигателями Cummins и автоматическими коробками.

Считывание кодов и первичный анализ

Подключите диагностический комплекс (ДК-5, Cummins Insite или адаптер J1939 с программой PACCAR/KAMAZ Diagnostic). Выполните чтение всех блоков. Помимо ошибка p1713, обратите внимание на сопутствующие коды: U0101 (полная потеря связи с TCM), U0121 (потеря связи с блоком ABS), P1714, P0606.

Запишите стоп-кадр: напряжение бортовой сети при запуске двигателя, обороты, температура охлаждающей жидкости. Если напряжение проседало ниже 9 В, начинайте с проверки аккумулятора и силовых цепей.

Визуальный осмотр жгутов и контактов

Найдите разъём блока TCM (обычно закреплён на левом лонжероне рамы в районе кабины). Отстегните его, осмотрите на наличие влаги, коррозии и оплавленных клемм. При загрязнении промойте контакты очистителем и нанесите диэлектрическую смазку.

Проверьте целостность жгута, проходящего от TCM к коробке передач. Наиболее уязвимые места — прилегание к поперечинам рамы, вход в кабину через резиновый уплотнитель, изгибы гофры у топливного бака.

Осмотрите главное реле питания TCM (обычно в блоке предохранителей на панели или в моторном отсеке). Извлеките реле, проверьте отсутствие подгоревших клемм и обрыв катушки мультиметром.

Электрические измерения CAN-шины и питания

Измеряемый параметр	Способ проверки	Нормативное значение
Сопротивление CAN-шины (High/Low)	Измеряется на отключённом разъёме TCM при выключенном зажигании	55–65 Ом (отражает наличие двух терминаторов по 120 Ом)
Напряжение питания TCM	Измеряется на пинах питания разъёма при включённом зажигании	Не ниже 11.5 В; при работающем генераторе 13.5–14.5 В
Масса TCM	Сопротивление между массовым пином и рамой	Менее 0.5 Ом
Целостность проводов CAN-H/CAN-L	Прозвонка каждого провода от TCM до ECM (разъём двигателя) при отключённых разъёмах	Сопротивление менее 1 Ом

Примеры из практики и отзывы по ремонту

КАМАЗ-5490 2018 г.в., двигатель Cummins ISLe 400, АКПП Allison 4000. При движении на трассе самопроизвольно включилась «нейтраль», загорелась лампа неисправности, сканер показал p1713 ошибка. При осмотре рамы найден перетёртый провод CAN-High около крепления топливного фильтра. Восстановление провода с пайкой и термоусадкой, обработка жгута дополнительным защитным кожухом решили проблему.

КАМАЗ-65115, дизель Cummins 6.7, код p1713 камаз выскакивал утром, после прогрева пропадал. Причина: слабый контакт массы TCM — болт крепления к раме окислился после зимней эксплуатации. Зачистка клеммы и шпильки с последующей контровкой гайки устранили неисправность.

КАМАЗ-6580, АКПП ZF Ecolife. Потеря связи с TCM (p1713 ошибка камаз) произошла после мойки двигателя с химией. Вода попала в разъём блока управления коробкой. Просушка разъёма промышленным феном, очистка контактов и герметизация силиконовой прокладкой вернули работоспособность.

Самосвал КАМАЗ-6520, двигатель Cummins ISB. Появилась ошибка двигателя автомобиля p1713, коробка включила аварийную третью передачу. При диагностике выяснилось, что реле питания TCM щёлкает, но не держит нагрузку — подгорел контакт внутри. Замена реле на новое и зачистка гнезда решили проблему мгновенно.

Сброс ошибки и проверка работоспособности

После устранения причины сотрите коды сканером. Запустите двигатель и дайте ему поработать 5–10 минут на холостом ходу, чтобы ECM и TCM установили связь и провели самодиагностику.

В потоке данных диагностического прибора убедитесь, что в параметре «TCM Communication Status» отображается «Normal» или «Active». Проверьте, что при перемещении селектора передач сканер корректно отображает выбранный диапазон.

Выполните пробную поездку с последовательным переключением всех передач. Если после стирания код P1713 не возвращается, ремонт завершён.

Что делать, если ошибка P1713 возвращается снова

При повторном появлении кода после восстановления проводки и проверки питания необходимо проверить сам блок TCM. Снимите его, вскройте корпус и осмотрите плату на предмет трещин пайки, вздутых конденсаторов или следов влаги. Часто пропайка ножек микросхемы CAN-трансивера полностью восстанавливает связь.

Если TCM исправен, но код p1713 продолжает появляться, причиной могут быть повышенные электромагнитные помехи в сети. Проверьте генератор на предмет исправности диодного моста и отсутствия пульсаций напряжения выше 0.5 В.

На старых КАМАЗах возможна несовместимость версий прошивок ECM и TCM. В этом случае требуется обновление программного обеспечения через дилерский диагностический прибор.

Код P1713 на грузовых автомобилях КАМАЗ с автоматическими трансмиссиями — это всегда нарушение информационного обмена, а не механическая поломка коробки. Комплексная проверка проводки, контактов, питания и CAN-линии позволяет найти причину в 95% случаев. Откладывать ремонт нельзя, так как длительная работа на аварийных алгоритмах неизбежно приводит к перегреву масла и дорогостоящему ремонту самой коробки передач.
