Диагностика обрывов в жгуте проводов с помощью мультиметра
-
morskoj
- Site Admin
- Сообщения: 14277
- Зарегистрирован: Ср апр 10, 2024 10:21 am
В руководстве по ремонту Toyota Camry (RM915E) представлены чёткие алгоритмы поиска обрывов в цепях электронного блока управления (ECU). Ниже приведён перевод оригинальных инструкций с комментариями и практическими рекомендациями для автоэлектриков и продвинутых автолюбителей.
Результаты измерений:
Вывод: обрыв находится на участке жгута между выводом 1 разъёма «B» и выводом 1 разъёма «C».
Общий принцип диагностики

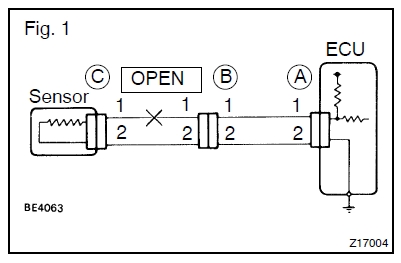

При подозрении на обрыв (open circuit) в жгуте проводов между датчиком и ECU (см. Рис. 1) применяются два основных метода:
- Проверка целостности (прозвонка) — для цепей без напряжения.
- Проверка напряжения — для цепей, на которые подаётся опорное напряжение (например, 5 В от ECU).
- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_1.jpg (41.06 КБ) 2076 просмотров
Метод 1: Проверка целостности (проверка сопротивления)
Общая процедура
- Отсоедините разъёмы на обоих концах проверяемого участка (например, разъёмы «A» и «C»).
- Измерьте сопротивление между соответствующими выводами.
- Норма: сопротивление 1 Ом или менее.
- Во время измерения слегка покачивайте жгут проводов в вертикальном и горизонтальном направлениях — это позволяет выявить прерывистый контакт (микроповреждения, которые проявляются только при вибрации).
Пример 1 — локализация обрыва в цепи с двумя разъёмами (Рис. 2)

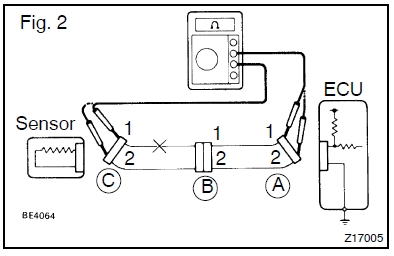

Схема: Датчик → Разъём A → Разъём B → Разъём C → ECU.- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_2.jpg (46.74 КБ) 2076 просмотров
- Между выводом 1 разъёма «A» и выводом 1 разъёма «C» — нет целостности (обрыв).
- Между выводом 2 разъёма «A» и выводом 2 разъёма «C» — целостность есть.
Пример 2 — локализация обрыва в цепи с тремя разъёмами (Рис. 3)
Схема: Датчик → Разъём A → Разъём B (состоит из B1 и B2) → Разъём C → ECU.
Результаты измерений (после отсоединения разъёма B):
Результаты измерений (после отсоединения разъёма B):
- Между выводом 1 разъёма «A» и выводом 1 разъёма «B1» — целостность есть.
- Между выводом 1 разъёма «B2» и выводом 1 разъёма «C» — нет целостности (обрыв).

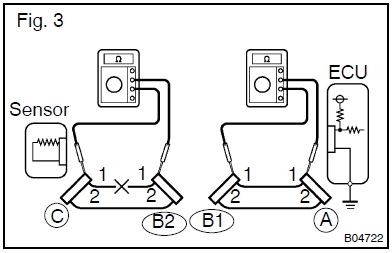

- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_3.jpg (48.21 КБ) 2076 просмотров
Метод 2: Проверка напряжения
Этот метод применяется в цепях, где на провод подаётся постоянное напряжение (например, 5 В от выхода датчика или опорного вывода ECU).Условие
Проверка выполняется при подключённых всех разъёмах (цепь под напряжением).Процедура (по Рис. 4)
- Измерьте напряжение между «массой» кузова и последовательно:
- Выводом 1 разъёма «A» (у ECU, выход 5 В).
- Выводом 1 разъёма «B».
- Выводом 1 разъёма «C».

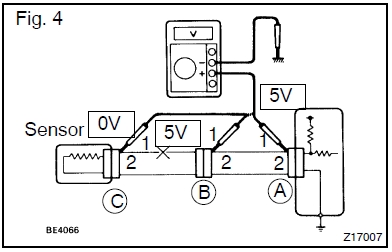

- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_4.jpg (45.97 КБ) 2076 просмотров
Пример результатов
| Точка измерения | Напряжение относительно массы | Интерпретация |
|---|---|---|
| Вывод 1 разъёма «A» (у ECU) | 5 В | Напряжение доходит до первой точки |
| Вывод 1 разъёма «B» | 5 В | Напряжение доходит до средней точки |
| Вывод 1 разъёма «C» | 0 В | Напряжение пропало |
Сравнительная таблица методов диагностики
| Критерий | Проверка целостности (сопротивления) | Проверка напряжения |
|---|---|---|
| Состояние разъёмов | Отсоединены (цепь обесточена) | Подключены (цепь под напряжением) |
| Измеряемая величина | Сопротивление (Ом) | Напряжение (В) |
| Норма | ≤ 1 Ом | Соответствует опорному (5 В / 12 В) |
| Чувствительность к микрообрывам | Высокая (при покачивании жгута) | Средняя (показывает пропадание напряжения) |
| Применение | Любые цепи | Только цепи с питанием от ECU |
Практические советы по поиску обрывов
1. Всегда покачивайте жгут
Многие обрывы возникают в местах перегибов, у разъёмов или в зонах вибрации. Покачивание проводов в процессе измерения помогает выявить нестабильные контакты, которые при статичной проверке могут не проявиться.2. Начинайте с середины
При длинном жгуте с несколькими разъёмами оптимальная стратегия — «деление пополам»: проверяйте среднюю точку, затем сужайте участок поиска.3. Используйте оба метода для подтверждения
Если позволяет схема, продублируйте выводы: сначала проверьте напряжение (для цепей с питанием), затем обесточьте цепь и подтвердите результат измерением сопротивления.4. Ищите не только полный обрыв, но и высокое сопротивление
Иногда контакт не пропадает полностью, но сопротивление возрастает до нескольких Ом — это также вызывает сбои в работе датчиков. В таких случаях ориентируйтесь на значение менее 1 Ом как на эталон.5. Визуальный осмотр
Перед измерениями всегда осматривайте разъёмы на предмет коррозии, окисления, подогнутых или ослабленных контактов — это часто имитирует обрыв.Итог
Диагностика обрывов в проводке ECU не требует сложного оборудования — достаточно мультиметра и понимания логики цепей. Ключевые правила:- Отключайте разъёмы для проверки сопротивления.
- Оставляйте разъёмы подключёнными для проверки напряжения.
- Обязательно покачивайте жгут в процессе измерений.
- Сравнивайте результаты на разных участках, чтобы точно локализовать дефект.
-
morskoj
- Site Admin
- Сообщения: 14277
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Диагностика короткого замыкания на массу в жгуте проводов
В дополнение к поиску обрывов, руководство по ремонту Toyota Camry (RM915E) описывает методику выявления короткого замыкания на массу (кузов) — одной из самых частых причин сбоев в работе датчиков и исполнительных механизмов. Данный материал представляет собой перевод официальных инструкций с практическими комментариями.
- Диагностика обрывов в жгуте проводов с помощью мультиметра

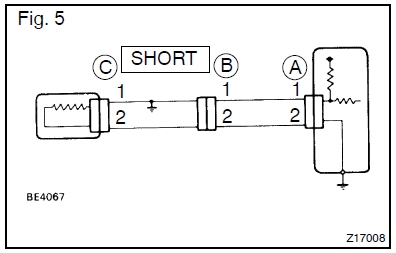

- electrical_circuit_check_5.jpg (35.74 КБ) 2074 просмотра
Общий принцип диагностики короткого замыкания
Короткое замыкание на массу возникает, когда изолированный провод по каким-либо причинам соприкасается с металлическими элементами кузова или двигателя. В результате сигнал или питание «уходят» на землю, минуя потребитель. Для поиска такого дефекта используется проверка целостности (прозвонка) между проводом и массой кузова.- Работа выполняется при отключённых разъёмах, чтобы избежать ложных срабатываний через другие цепи.
- Эталонное значение сопротивления между любым выводом и массой должно быть 1 МОм (1 000 000 Ом) или выше.
- Если сопротивление значительно ниже — это указывает на короткое замыкание.
Процедура проверки (пошагово)
Шаг 1. Первичная диагностика (Рис. 5 и 6)
- Отсоедините разъёмы «A» и «C» на обоих концах проверяемого участка жгута.
- Измерьте сопротивление между каждым проверяемым выводом (например, вывод 1 и вывод 2 разъёма «A») и массой кузова (чистый участок металла на кузове или двигателе).
Пример 1 — локализация короткого замыкания (Рис. 6)

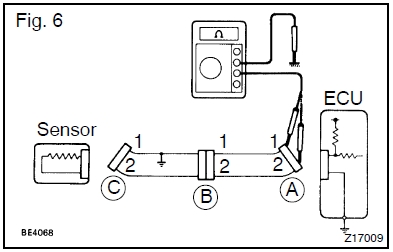

Схема: Датчик → Разъём A → Разъём C → ECU.- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_6.jpg (43.34 КБ) 2074 просмотра
- Между выводом 1 разъёма «A» и массой кузова — целостность есть (короткое замыкание).
- Между выводом 2 разъёма «A» и массой кузова — целостности нет (норма).
Шаг 2. Уточнение локализации (Рис. 7)
Если жгут имеет промежуточный разъём «B» (содержащий части B1 и B2), выполняют второй этап:
- Отсоединяют разъём «B».
- Измеряют сопротивление между выводом 1 разъёма «A» и массой кузова.
- Измеряют сопротивление между выводом 1 разъёма «B2» и массой кузова.
- Диагностика обрывов в жгуте проводов с помощью мультиметра

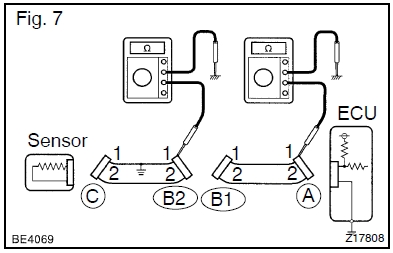

- electrical_circuit_check_7.jpg (49.85 КБ) 2074 просмотра
Пример 2 — точное определение участка (Рис. 7)
Результаты измерений:- Между выводом 1 разъёма «A» и массой — целостности нет (участок A → B1 исправен).
- Между выводом 1 разъёма «B2» и массой — целостность есть (короткое замыкание).
Важные нюансы при проверке
Обязательное покачивание жгута
Как и при поиске обрывов, измерения следует проводить при лёгком покачивании проводов в вертикальной и горизонтальной плоскостях. Это помогает выявить:- Повреждения изоляции, которые контактируют с массой только при определённом положении жгута.
- Заусенцы на металлических кромках, которые пробивают изоляцию при вибрации.
Эталонное сопротивление — 1 МОм
Важно понимать, что даже сопротивление в несколько килоом между проводом и массой является недопустимым и будет искажать сигналы датчиков (особенно с высоким внутренним сопротивлением). Поэтому нормой считается именно 1 МОм и выше.Отличие от проверки обрыва
| Параметр | Проверка обрыва | Проверка короткого замыкания на массу |
|---|---|---|
| Что измеряется | Сопротивление между концами одного провода | Сопротивление между проводом и кузовом |
| Нормальное значение | ≤ 1 Ом | ≥ 1 МОм |
| Признак дефекта | Сопротивление очень высокое (бесконечность) | Сопротивление очень низкое (близко к 0 Ом) |
| Состояние разъёмов | Отключены | Отключены |
Практические рекомендации по поиску короткого замыкания
1. Используйте метод исключения
Начинайте с проверки всей цепи, затем последовательно отключайте промежуточные разъёмы, сужая зону поиска. Это позволяет быстро локализовать дефектный участок без демонтажа всего жгута.2. Обращайте внимание на места перегибов и креплений
Наиболее частые места короткого замыкания:- Места прохода жгута через отверстия в кузове (резиновые уплотнители со временем истирают изоляцию).
- Зоны около острых кромок металлических панелей.
- Участки под хомутами и стяжками — если они перетянуты, изоляция может быть повреждена.
3. Проверяйте не только «плюсовые» провода
Короткое замыкание на массу может происходить не только в сигнальных или питающих цепях, но и в цепях «земли» (если масса датчика подключена через жгут). В этом случае симптомы могут быть неочевидными.4. Используйте звуковой сигнал мультиметра
Для быстрого поиска установите мультиметр в режим прозвонки со звуком. Это позволяет проверять множество точек, не отвлекаясь на показания дисплея.5. При подозрении на влагу — сушите и чистите разъёмы
Влага и грязь внутри разъёмов часто создают ток утечки, который мультиметр может интерпретировать как короткое замыкание. Перед измерениями всегда осматривайте и при необходимости очищайте контакты.Итог
Диагностика короткого замыкания на массу — процесс системный и логичный. Ключевые правила:- Всегда отключайте разъёмы перед измерением сопротивления на массу.
- Эталон — 1 МОм или выше.
- Обязательно покачивайте жгут в процессе проверки.
- Используйте промежуточные разъёмы для сужения зоны поиска.
- Визуально осматривайте жгут в местах потенциальных повреждений.
-
morskoj
- Site Admin
- Сообщения: 14277
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Проверка и замена ECU: диагностика цепи массы
В руководстве по ремонту Toyota Camry (RM915E) представлен чёткий алгоритм проверки электронного блока управления (ECU). Ключевое правило, которое подчёркивается в инструкции: прежде чем менять ECU, необходимо убедиться в исправности его цепи заземления (массы). Ниже приведён полный перевод раздела с практическими комментариями.Общие правила проверки разъёмов ECU
Перед началом любых измерений необходимо соблюдать два важных условия:- Осмотр разъёма выполняйте со стороны жгута проводов (не со стороны ECU), при этом разъём должен быть подключён к ECU.
- Если в описании не указано иное, все проверки проводятся при остановленном двигателе и включённом зажигании (положение IGN ON).
Почему проверка массы ECU — это первый шаг?
Электронный блок управления использует «массу» (заземление) как опорную точку для всех своих сигналов и выходных цепей. Если контакт массы плохой:- Напряжение питания датчиков может «плавать».
- Сигналы с датчиков искажаются или пропадают.
- Исполнительные механизмы (клапаны, насосы) могут работать некорректно.
- При этом сам ECU может быть полностью исправен.
Пошаговая процедура проверки цепи массы ECU
Шаг 1. Измерение сопротивления между массой ECU и кузовом
- Не отсоединяя разъём от ECU, измерьте сопротивление между выводом массы на ECU (со стороны жгута) и чистым местом на кузове (неокрашенный металл).
Если сопротивление выше 1 Ом — это указывает на плохой контакт в цепи заземления. Причиной могут быть:
- Ослабленный болт крепления массового провода к кузову.
- Коррозия или окисление в месте соединения.
- Повреждение самого массового провода.
Шаг 2. Визуальный осмотр контактов разъёма
Если сопротивление в норме, но неисправность сохраняется, выполните второй этап:- Отсоедините разъём от ECU.
- Осмотрите массовые выводы на стороне ECU и на стороне жгута проводов.

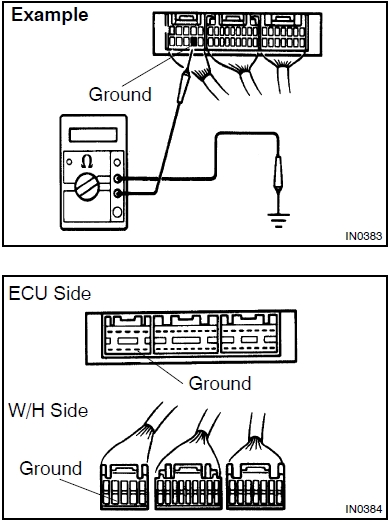

- Диагностика обрывов в жгуте проводов с помощью мультиметра
- electrical_circuit_check_8.jpg (96.68 КБ) 2073 просмотра
- Наличие изогнутых (погнутых) контактов — они не обеспечивают надёжного соединения.
- Контактное давление — ослабленные или разжатые гнёзда не прилегают плотно к выводам ECU.
Алгоритм принятия решения
| Результат проверки | Действие |
|---|---|
| Сопротивление массы > 1 Ом | Отремонтируйте цепь массы (зачистите контакты, подтяните болты, замените провод). После ремонта повторите проверку. |
| Сопротивление массы ≤ 1 Ом, но контакты погнуты или ослаблены | Отремонтируйте или замените разъём (восстановите контактное давление, выпрямите выводы). |
| Сопротивление массы ≤ 1 Ом, контакты в идеальном состоянии, а неисправность сохраняется | ECU может быть неисправен. Замените ECU на заведомо исправный и проверьте, исчезли ли симптомы. |
Важные практические нюансы
1. Где искать массу ECU?
На большинстве автомобилей Toyota масса ECU подключается к кузову через один или несколько проводов в разъёме блока. Обычно это выводы с обозначениями E, E1, E2 или GND. В спорных случаях сверяйтесь с электрической схемой для вашей модели.2. Проверяйте не только сопротивление, но и падение напряжения
Измерение сопротивления даёт информацию только при обесточенной цепи. Дополнительно рекомендуется проверить падение напряжения на массе при работающем оборудовании (например, при включённых потребителях). Если между массой ECU и кузовом появляется напряжение более 0,1–0,2 В — это также указывает на проблему.3. Осторожно с «пин-аутом» разъёма
При проверке со стороны жгута (разъём подключён к ECU) используйте тонкие щупы, чтобы не повредить контакты. Никогда не вставляйте иглы или булавки в разъём со стороны ECU — это может повредить дорожки платы.4. Проверяйте не только одну «массу»
В некоторых ECU используется несколько независимых массовых выводов (для разных цепей). Проверяйте все выводы с обозначением земли, так как повреждение даже одного из них может вызывать сбои.Итог
Диагностика цепи массы ECU — это обязательный первый этап при любых подозрениях на неисправность блока управления. Это простое и быстрое действие позволяет избежать неоправданной замены дорогостоящего компонента.Ключевые правила:
- Всегда проверяйте массу до замены ECU.
- Норма сопротивления — не более 1 Ом.
- Осматривайте контакты на предмет деформации и ослабления.
- Ремонтируйте цепь массы или разъём, если обнаружены дефекты.
- И только при полной исправности цепи массы и контактов переходите к замене ECU на заведомо исправный для проверки.
